## 一、产品概述与适用范围

本产品为**Kovar可伐合金**（典型牌号：4J29，对应ASTM F15），属于**铁镍钴定膨胀合金**大类。Kovar合金以其与硬质玻璃及陶瓷材料相匹配的热膨胀系数而著称，在-60℃至+450℃温度范围内，其平均线膨胀系数与硼硅玻璃（如Pyrex）和氧化铝陶瓷高度一致，是实现气密性封接的关键材料。核心优势包括：1）热膨胀系数精准可控，确保封接界面长期应力稳定；2）优异的润湿性与可镀性，便于金属化处理；3）良好的加工塑性，可制成带材、棒材及复杂零件；4）封接后气密性可达1×10⁻⁹ Pa·m³/s以上，满足高真空及高可靠性要求；5）批次间成分与性能一致性高，每批次附封接报告，便于用户直接验证。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地**中国上海**。上海墨钜拥有先进的真空感应熔炼（VIM）与精密冷轧、拉拔加工能力，严格执行ASTM F15、YB/T 5234及GB/T 15018等国内外标准。公司配备全流程工艺追溯系统，从原料入库到成品出厂，每道工序均记录在案，确保产品质量可追溯、可复现。

## 三、核心功能

1. **精准定膨胀匹配**：在-60℃至+450℃范围内，平均线膨胀系数为4.6×10⁻⁶/℃至5.2×10⁻⁶/℃（典型值，以实际产品质保书为准），与硼硅玻璃和氧化铝陶瓷的膨胀曲线高度吻合，有效避免封接后因热应力导致的开裂或漏气。

2. **优异的气密封接性能**：经严格表面处理（如镀镍、镀金）后，与玻璃或陶瓷进行匹配封接，封接件气密性可达1×10⁻⁹ Pa·m³/s，适用于真空电子器件及半导体封装。

3. **良好的冷热加工性**：带材可进行精密冲裁、弯曲、拉伸；棒材可进行车削、钻孔、磨光。加工后表面光洁度高，有利于后续镀覆和封接。

4. **稳定的磁性能与电性能**：在封接温度范围内磁性能稳定，不因反复热循环而显著退化；电阻率适中（约49 μΩ·cm，典型值），适用于需要电绝缘与导热平衡的封装场合。

## 四、技术特点

### 合金设计思路

Kovar合金通过精确控制镍（Ni约29%）、钴（Co约17%）、铁（Fe余量）的比例，使其在居里点（约430℃）附近热膨胀系数发生突变，从而实现与玻璃材料在封接温度区间的膨胀匹配。镍和钴的协同作用降低了合金的膨胀系数，同时保证了良好的塑性。

### 冶炼工艺

采用**真空感应熔炼（VIM）** 配合**真空自耗重熔（VAR）** 或**电渣重熔（ESR）** 工艺，有效去除气体（O、N、H）及有害杂质（S、P），确保合金成分均匀、纯净度高，非金属夹杂物含量控制严格。

### 热处理制度

成品带材或棒材通常以**退火状态**交货。退火温度范围为800℃至1050℃，保温后快速冷却（水淬或氩气快冷），以获得均匀的再结晶组织，消除加工应力，稳定膨胀性能。用户进行封接时，通常需在封接温度（约900℃至1000℃）下进行预氧化处理，形成致密的氧化层以增强润湿性。

### 显微组织控制

成品组织为单一奥氏体相（γ相），晶粒度控制在5级至8级（ASTM E112标准），无明显的碳化物或δ相析出。精细的晶粒尺寸有助于提高封接界面的结合强度。

### 无损检测及质量保证

带材表面经涡流探伤（ET）检测，棒材经超声波探伤（UT）或液体渗透检测（PT），确保无裂纹、折叠、分层等缺陷。每批次产品附带原厂质保书，包含化学成分、力学性能、膨胀系数及封接试验报告。

## 五、应用领域

- **电子真空器件**：用于制造晶体管、集成电路外壳、继电器、密封端子等，提供气密性封装。

- **半导体封装**：作为引线框架、管座、盖板材料，与陶瓷或玻璃基板进行匹配封接。

- **航空航天与军用电子**：用于高可靠性连接器、传感器外壳、微波器件密封。

- **光通信与激光器件**：用于光纤接头、激光器管壳、探测器封装，确保长期光学对准稳定性。

- **医疗设备**：用于植入式电子设备（如心脏起搏器）的金属-玻璃封接外壳。

- **科研与真空设备**：用于真空观察窗、法兰密封、高真空馈通装置。

## 六、产品详细参数

### 化学成分（wt%）

- 镍（Ni）：28.5 - 29.5

- 钴（Co）：16.8 - 17.8

- 铁（Fe）：余量

- 锰（Mn）：≤0.5

- 硅（Si）：≤0.3

- 碳（C）：≤0.05

- 磷（P）：≤0.02

- 硫（S）：≤0.02

- 铝（Al）：≤0.1

- 镁（Mg）：≤0.1

- 锆（Zr）：≤0.1

### 力学性能（室温退火态，典型值，以实际产品质保书为准）

- 抗拉强度（Rm）：≥ 450 MPa

- 屈服强度（Rp0.2）：≥ 250 MPa

- 延伸率（A）：≥ 30%

- 硬度：≤ 180 HV（或≤ 90 HRB）

### 物理性能（典型值）

- 密度：8.2 g/cm³

- 熔点：约 1450℃

- 平均线膨胀系数（20℃ - 450℃）：4.6×10⁻⁶/℃ 至 5.2×10⁻⁶/℃

- 热导率（20℃）：17 W/(m·K)

- 电阻率（20℃）：49 μΩ·cm

- 弹性模量：140 GPa

### 耐腐蚀/高温性能指标

- 封接气密性：≤ 1×10⁻⁹ Pa·m³/s（经标准封接工艺后）

- 氧化增重率（900℃×15min，空气）：≤ 0.5 mg/cm²（典型值）

- 可镀覆性能：镀镍、镀金、镀银附着力良好，无起泡、剥落

### 产品规格范围

- **带材**：厚度0.05 mm - 2.0 mm，宽度10 mm - 300 mm

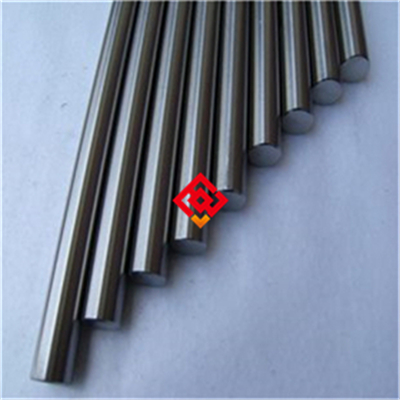

- **棒材**：直径2.0 mm - 100 mm，长度1000 mm - 6000 mm（可零切）

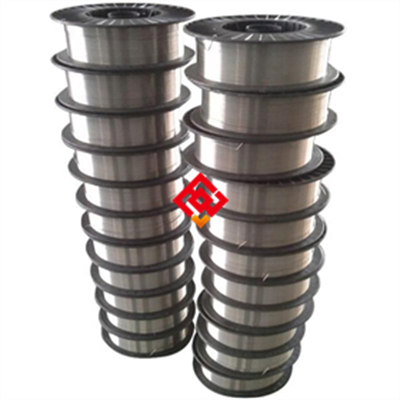

- **线材**：直径0.1 mm - 2.0 mm（可定制）

- **锻件/管材**：按图纸定制

### 交货状态

- 带材：退火态，表面酸洗或光亮退火，边缘切齐

- 棒材：退火态，表面磨光或车光，端部倒角

- 线材：冷拉退火态，表面光亮

### 批次溯源码解读

编码规则示例：MJ-4J29-202503-A012-HT-0.5×100

其中：MJ为上海墨钜代码；4J29为牌号；202503为生产年月；A012为炉号；HT为热处理批号；0.5×100为规格代码（厚度×宽度）。用户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、膨胀系数及封接试验数据。

## 七、注意事项

1. **避免长期服役于超过450℃的环境**：超过此温度，合金的膨胀系数会急剧变化，导致与玻璃/陶瓷的匹配失效，封接界面可能产生应力开裂。

2. **禁止接触含硫、含氯介质**：在高温或潮湿环境下，硫和氯会引发晶间腐蚀或应力腐蚀，破坏封接气密性。

3. **封接前必须进行预氧化处理**：未经预氧化或氧化层不均匀，将导致玻璃润湿性差，封接强度不足或漏气。

4. **加工硬化倾向明显**：冷加工（如冲压、弯曲）后材料硬度上升，若需后续加工或封接，应进行中间退火（800℃-900℃，氩气保护），避免开裂。

5. **表面划伤或污染风险**：带材和棒材表面如有划痕、油污、指纹，会严重影响镀层附着力和封接质量，操作时应戴洁净手套，并避免与硬物刮擦。

## 八、存储与运输指南

### 存储环境要求

- 温度：-10℃ 至 40℃

- 相对湿度：≤ 60%

- 地面垫材：使用木质或塑料托盘，避免直接接触水泥地面

- 禁止混存的物质：酸、碱、盐类化学品、重金属粉末、硫化物、氯化物

### 包装规范

- 带材：每卷用塑料薄膜包裹，内置干燥剂（硅胶），外层用防锈纸缠绕，再装入木箱或编织袋，木箱内衬泡沫固定。

- 棒材：每根用塑料薄膜包裹，两端加保护套，多根捆扎后装入木箱，箱内放置干燥剂。

- 线材：绕于工字轮，外包防潮膜，装入纸箱或木箱。

### 运输注意事项

- 固定方式：木箱或编织袋应牢固固定在车厢内，防止滑动碰撞。

- 防雨防暴晒：运输车辆须有篷布或封闭车厢，严禁露天运输。

- 吊装要求：使用吊带或软质绳索吊装，禁止钢丝绳直接接触产品表面，防止压痕或划伤。

### 明确标注禁止行为

- **禁止与腐蚀性物质混放**

- **禁止露天存放**

- **禁止踩踏、抛掷包装件**

## 九、加工操作规范

### 切割

- **推荐方法**：带锯（适用于棒材）、精密剪切（适用于带材）、激光切割或水刀切割（适用于薄带及复杂形状）。

- **工艺参数**：激光切割建议功率2000W-4000W，速度根据厚度调节（如0.5mm厚带材，速度约2-4m/min）；水刀切割压力3500-4000 bar，加砂（石榴石）切割。

- **切割后打磨要求**：切割边缘若有毛刺或氧化层，应用细砂纸（400#-600#）或锉刀轻轻打磨，去除热影响区，随后用无水乙醇清洗。

- **禁止事项**：禁止使用普通砂轮片切割，因其可能引入铁杂质或造成局部过热，影响后续封接性能。

### 焊接（若需焊接连接，如引线焊接）

- **推荐方法**：钨极氩弧焊（TIG）或激光焊。

- **填充金属**：使用同材质焊丝（Kovar焊丝）或镍基合金焊丝（如ERNi-1）。

- **焊接参数**：TIG焊：电流40-80A（根据厚度），电压10-15V，焊接速度100-200 mm/min；保护气体：99.99%氩气，流量10-15 L/min。

- **层间温度**：≤ 100℃。

- **焊后热处理**：焊接后建议进行去应力退火（800℃-850℃，保温30分钟，氩气保护快冷）。

- **注意事项**：焊接前必须清除表面氧化膜和油污；焊接过程中避免电弧过长。

- **禁止事项**：禁止使用酸性焊剂或含氯助焊剂；禁止在无保护气氛下焊接。

### 热处理（用户封接前预氧化）

- **预氧化温度**：900℃-1000℃（根据玻璃软化点调整）

- **保温时间**：10-20分钟

- **冷却方式**：在空气中自然冷却，形成均匀的深灰色氧化层

- **注意事项**：炉内气氛应保持微氧化性（空气气氛即可），避免还原性气氛；氧化层厚度应控制在1-3微米。

- **禁止事项**：禁止在还原性气氛（如氢气）中热处理；禁止超温或过长时间保温，以免氧化层过厚或剥落。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

### 安装要点

- **推荐连接件材质**：封接玻璃或陶瓷的金属件应使用同批次Kovar合金，或更高纯度的可伐合金，避免不同批次膨胀系数差异。

- **密封垫片选型**：若涉及法兰密封，应使用无卤素、无硫的垫片（如纯银垫片、聚四氟乙烯垫片），禁止使用含氯橡胶或石棉垫片。

- **安装后的清洁要求**：封接完成后，用去离子水或无水乙醇清洗表面残留物，必要时进行钝化处理（20%硝酸溶液，室温浸泡30分钟，然后冲洗干燥）。

### 日常维护方法

- **清洁周期**：根据使用环境，每3-6个月检查一次封接界面，必要时清洁。

- **清洗剂类型**：使用中性清洁剂（pH 6-8）或无水乙醇，禁止使用含氯、含氟、含硫的清洗剂（如三氯乙烯、四氯化碳）。

- **防锈/防氧化处理**：长期不使用的封接件，应置于干燥柜中（湿度<30%），或涂覆薄层防锈油（无硫、无氯型）。

### 常见故障及解决方法

1. **表面点蚀（小孔腐蚀）**：通常由环境中氯离子或硫化物引起。解决方法：立即清洁表面，去除腐蚀产物（用细砂纸打磨），重新进行钝化处理；如点蚀深度超过0.1mm，建议更换零件。

2. **焊缝开裂**：可能由于焊接热输入过大或焊后未及时去应力。解决方法：停止使用，打磨去除裂纹，重新焊接并控制层间温度，焊后立即进行去应力退火。

3. **变形（封接件弯曲或翘曲）**：通常由封接温度不当或冷却速度不均引起。解决方法：检查封接工艺曲线，确保升降温速率均匀；对于轻微变形，可在夹具中重新加热至封接温度后缓慢冷却校正。

## 十一、安全警示与应急处理

### 高温操作安全

- **必须佩戴的防护装备**：耐高温手套（耐温≥200℃）、防护面罩（防热辐射）、阻燃服（如Nomex材质）。

- **禁止触碰未冷却工件**：工件温度可能高达1000℃以上，冷却至室温前严禁直接接触。

- **现场灭火器类型**：使用干粉灭火器或二氧化碳灭火器，**严禁用水**扑灭金属火灾（水遇高温会分解产生氢气，增加爆炸风险）。

### 切割加工安全

- **防护面罩**：激光切割或电弧切割时，需佩戴遮光号≥5的防护面罩（激光切割需专用激光防护眼镜）。

- **排烟系统**：切割过程中产生的金属烟尘（含镍、钴氧化物）有害健康，必须开启排烟装置或佩戴防毒面具（P100级滤棉）。

- **火花隔离**：切割区域周围2米内不得有易燃物，地面铺设防火毯。

### 产品损坏或腐蚀后的应急处理

- **停机隔离**：发现封接件泄漏或腐蚀时，立即停止设备运行，切断相关介质源（如电信号、真空管路）。

- **人员防护**：处理人员应佩戴防酸碱手套、护目镜和防护服，避免接触腐蚀介质。

- **泄漏介质中和与收集**：若泄漏介质为酸性或碱性，用碳酸氢钠（小苏打）或稀醋酸中和，然后用吸附材料（如硅藻土、吸油棉）收集，装入密封容器。

- **废弃物分类与处置**：废弃的Kovar合金碎屑、腐蚀产物及污染吸附材料属于危险废物（HW类，如HW17表面处理废物），应按照当地法规交由有资质的处理单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户从以下几个方面评估产品匹配度：1）**应用场景匹配度**：明确封接对象是硼硅玻璃还是氧化铝陶瓷，确认Kovar的膨胀系数与对方在封接温度范围内的匹配性；2）**关键性能参数**：重点核对平均线膨胀系数（20℃-450℃）是否在4.6-5.2×10⁻⁶/℃范围内，以及封接气密性指标；3）**认证要求**：如用于军工或航空航天，需确认是否满足GJB或MIL标准；用于医疗植入，需提供生物相容性测试报告；4）**备品备件比例**：建议首次采购时多订购10%-15%作为试制备品，以应对封接工艺调试损耗。强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数和化学成分。

## 十四、价格标准

Kovar可伐合金（4J29）价格受牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：

- **带材**（厚度0.1-1.0mm）：约 180-350 元/公斤

- **棒材**（直径10-50mm）：约 160-300 元/公斤

- **线材**（直径0.5-2.0mm）：约 200-400 元/公斤

- **小批量试样**（单次采购<50公斤）：价格上浮15%-20%

- **批量折扣**：单次采购≥5吨，可享5%-12%折扣；≥10吨，折扣可进一步协商

- **附加费用**：如需双认证（原厂+第三方）、定制热处理、特殊表面处理（如镀金、镀银），价格另议

具体报价请联系曾先生获取精确订单报价，我们将根据您的实际需求提供最优方案。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、膨胀系数不合格、内部裂纹）导致封接失效的，上海墨钜免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、封接试验报告）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

- **技术支持**：24小时内远程指导；如需现场服务，48小时内工程师抵达客户现场，协助解决封接工艺问题。

- **检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、膨胀系数、力学性能）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保老客户备件供应。

- **售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
