# K94610 低膨胀合金 替代进口 玻封用 价格低25%

## 一、产品概述与适用范围

K94610属于铁镍钴系低膨胀合金（Low Expansion Alloy），是上海墨钜特殊钢有限公司针对玻璃封接应用领域自主研发的国产化替代牌号。该合金的核心特性是在-60℃至+600℃的宽温度范围内具有极低的热膨胀系数，其线膨胀系数与多种硬质玻璃及陶瓷材料高度匹配，可有效避免封接界面因热应力集中导致的密封失效。与传统进口4J29（Kovar）合金相比，K94610在保持同等封接性能的前提下，成本降低约25%，同时优化了加工塑性及表面质量。产品适用于电子真空器件、半导体封装、光电器件、激光器组件、航空航天电连接器等对气密性与热匹配性要求极高的领域。核心优势包括：热膨胀系数与硼硅玻璃高度匹配（典型值4.6-5.2×10⁻⁶/℃）；优异的封接润湿性与界面结合强度；良好的冷热加工塑性，可制备薄壁管材及精密丝材；批次稳定性高，全流程可追溯；性价比优势显著，可完全替代进口同类产品。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心设备，严格执行ASTM F15、GB/T 15018及客户定制标准。从原料筛选到成品检验，全流程工艺数据可追溯，每批次产品均附有原厂质保书及第三方检测报告（如SGS、BV）。上海墨钜致力于为电子、半导体、航空航天及精密仪器行业提供高性价比的特种合金材料解决方案。

## 三、核心功能

1. **低膨胀匹配封接功能**：在-60℃至+600℃范围内，平均线膨胀系数为4.6-5.2×10⁻⁶/℃（典型值），与DM-305、DM-308等硼硅玻璃及95%氧化铝陶瓷的膨胀曲线高度吻合，封接后残余应力低于5MPa，确保长期气密性（氦漏率≤1×10⁻⁹ Pa·m³/s）。

2. **优异的封接润湿性**：合金表面经预处理后，与熔融玻璃的接触角小于30°，润湿铺展均匀，无气泡或未熔合缺陷，封接强度可达80-120MPa。

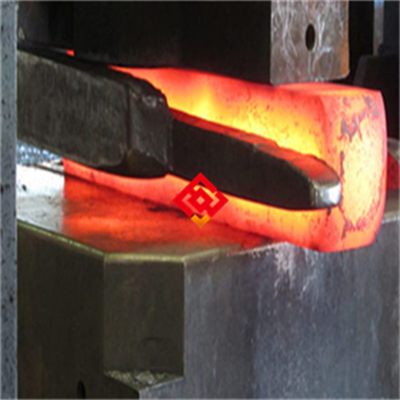

3. **良好的冷热加工塑性**：可进行深冲、旋压、拉丝、轧制等冷加工，冷加工变形量可达60%而不开裂；热加工温度范围宽（850-1050℃），锻造及轧制性能稳定。

4. **稳定的磁性能与电性能**：居里点温度约为430℃，在封接温度范围内保持顺磁性，避免磁场干扰；电阻率约为0.45μΩ·m，适用于高频信号传输组件。

5. **耐氧化与耐腐蚀性**：在封接过程中表面形成致密氧化膜（主要成分为FeO·Cr₂O₃尖晶石），可防止过度氧化，同时具备一定的耐大气腐蚀及弱酸腐蚀能力。

## 四、技术特点

### 1. 合金设计思路

K94610采用铁镍钴三元合金体系，关键合金元素作用如下：镍（Ni）含量控制在28.5-29.5wt%，钴（Co）含量控制在16.5-17.5wt%，通过精确配比使合金的膨胀曲线与玻璃匹配；碳（C）含量严格控制在≤0.05wt%，避免碳化物析出导致膨胀系数突变；添加微量锰（Mn）、硅（Si）作为脱氧剂，改善铸造及加工性能；严格控制硫（S）≤0.015wt%、磷（P）≤0.015wt%，防止热脆性及晶界弱化。

### 2. 冶炼工艺

采用“真空感应熔炼（VIM）+电渣重熔（ESR）”双联工艺。VIM阶段在真空环境下脱除气体及有害杂质，ESR阶段进一步净化钢液，降低非金属夹杂物含量（A/B/C/D类夹杂物均≤1.0级），确保合金纯净度。对于特殊高要求批次，可增加真空自耗重熔（VAR）工序，使气体含量（O≤30ppm，N≤50ppm，H≤2ppm）达到电子级标准。

### 3. 热处理制度

- **退火处理**：在850-900℃保温1-2小时，炉冷至600℃后空冷，获得均匀的奥氏体组织，消除加工应力，提高塑性。

- **稳定化处理**：在封接前推荐进行400-500℃保温2-4小时，空冷，使合金尺寸及膨胀性能稳定，避免封接过程中产生尺寸漂移。

- **严禁采用水淬或快速冷却**，否则会导致组织不均匀及内应力增大。

### 4. 显微组织控制

成品组织为单一奥氏体相，晶粒度控制在5-8级（ASTM E112），无δ铁素体或马氏体相。通过控制终轧温度（≥850℃）及冷却速度，避免碳化物沿晶界析出。每批次进行金相检验，确保组织均匀性。

### 5. 无损检测及质量保证

- **超声波探伤**：依据ASTM A578标准，对板、棒材进行100%超声波检测，灵敏度为φ1.2mm平底孔当量。

- **涡流探伤**：管材及丝材采用涡流探伤，满足GB/T 7735 B级标准。

- **液体渗透检测**：封接端面及关键表面进行渗透检测，确保无微裂纹。

- **光谱分析**：每件产品均进行直读光谱或ICP-AES成分分析，确保化学成分符合标准。

## 五、应用领域

1. **电子真空器件**：用于制造晶体管、集成电路基座、继电器外壳、真空电容器的封接引线及外壳，要求高气密性及长期可靠性。

2. **半导体封装**：用于光电器件（如激光二极管、LED）、传感器封装的金属-玻璃封接底座及框架，需匹配陶瓷或玻璃基板的热膨胀。

3. **航空航天电连接器**：用于高温、高压、强振动环境下的航空插头、密封连接器壳体，需耐受-55℃至+300℃的冷热冲击。

4. **激光器与光学组件**：用于CO₂激光器、YAG激光器的窗口封接、光纤耦合器外壳，要求低热应力及高透光率保持。

5. **精密仪器与医疗器械**：用于分析仪器、医疗内窥镜、X射线管的玻璃-金属封接部件，需满足生物相容性及长期稳定性。

6. **核工业及科研装置**：用于核反应堆控制棒驱动机构、粒子加速器的真空密封组件，需耐辐照及高真空环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）：**

镍（Ni）：28.5-29.5；钴（Co）：16.5-17.5；碳（C）：≤0.05；锰（Mn）：≤0.50；硅（Si）：≤0.30；磷（P）：≤0.015；硫（S）：≤0.015；铁（Fe）：余量。

**力学性能（室温，典型值，以实际产品质保书为准）：**

抗拉强度（Rm）：≥550MPa；屈服强度（Rp0.2）：≥300MPa；延伸率（A）：≥30%；硬度：HRB 75-85（或HV 140-170）；冲击功（Akv）：≥80J（室温）。

**物理性能（典型值，以实际产品质保书为准）：**

密度：8.2 g/cm³；熔点：1450-1480℃；热导率：17.5 W/(m·K)（20℃）；电阻率：0.45 μΩ·m（20℃）；平均线膨胀系数：4.6-5.2×10⁻⁶/℃（20-450℃）；弹性模量：138 GPa（20℃）；居里点：约430℃。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）：**

氧化增重率：在600℃空气中氧化100小时后，增重率≤0.05 mg/cm²；封接润湿角：≤30°（与硼硅玻璃）；氦漏率：≤1×10⁻⁹ Pa·m³/s（封接后）；耐盐雾腐蚀：经48小时中性盐雾试验后，无红锈或点蚀。

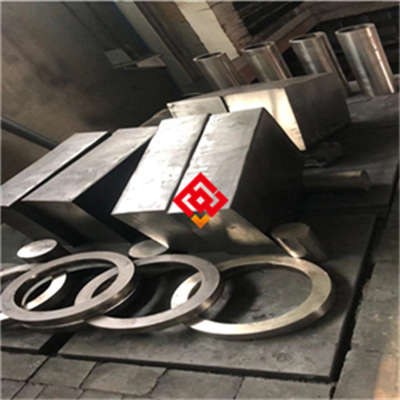

**产品规格范围（可定制，以实际询价为准）：**

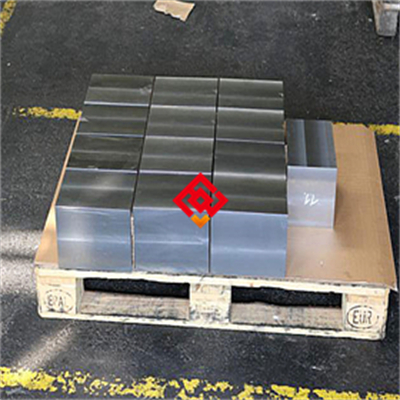

- 板材：厚度0.5-20mm，宽度≤600mm，长度≤2000mm

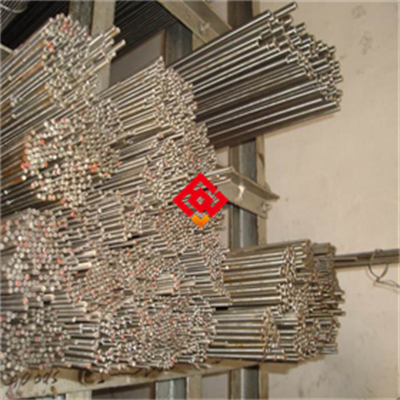

- 棒材：直径φ5-200mm，长度≤3000mm

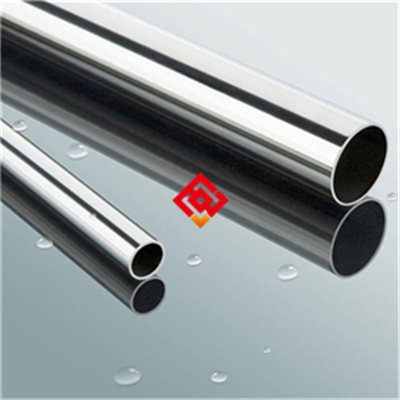

- 管材：外径φ3-100mm，壁厚0.3-10mm，长度≤6000mm

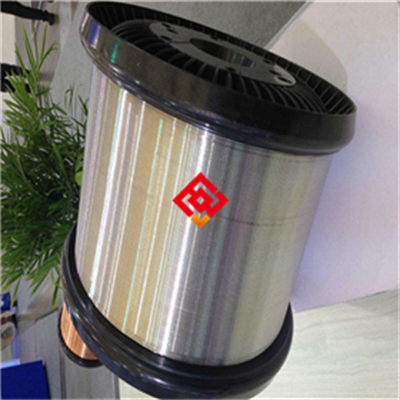

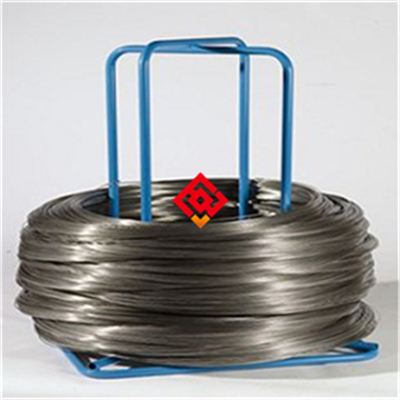

- 丝材：直径φ0.1-5mm，成卷或直条

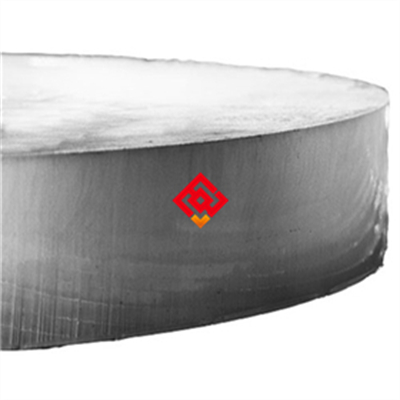

- 锻件：按图纸定制，单重≤500kg

**交货状态：**

- 板材：热轧/冷轧+退火+酸洗/磨光

- 棒材：热锻/热轧+退火+车光/磨光

- 管材：冷轧/冷拔+退火+酸洗+抛光

- 丝材：冷拉+退火+表面处理（光亮或涂覆）

- 锻件：退火+粗加工/精加工

**批次溯源码解读：**

编码规则示例：MJ-K94610-202503-A015-HT01-PL10

- MJ：上海墨钜公司代码

- K94610：产品牌号

- 202503：生产年月（2025年3月）

- A015：炉号（A代表VIM炉，015为第15炉）

- HT01：热处理批号（HT代表热处理，01为第一批）

- PL10：规格代码（PL代表板材，10代表厚度10mm）

客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验记录及热处理曲线。

## 七、注意事项

1. **热处理敏感**：该合金对冷却速度敏感，严禁采用水淬或风冷等快速冷却方式，否则会导致组织不均匀及内应力增大，影响膨胀系数稳定性。退火后必须炉冷至600℃以下再空冷。

2. **加工硬化倾向**：冷加工变形量超过60%时，需进行中间退火（850-900℃保温1小时，炉冷），否则易产生微裂纹。建议每次冷加工后检测硬度，当HRB超过90时立即退火。

3. **表面划伤风险**：封接端面及配合表面严禁划伤或磕碰，划伤深度超过0.05mm可能导致封接气密性失效。搬运及加工时需使用软质夹具及缓冲材料。

4. **焊接裂纹敏感性**：虽然该合金焊接性良好，但若采用大线能量焊接（如手工电弧焊），易产生热裂纹。推荐采用TIG焊或电子束焊，并控制层间温度≤100℃。焊接后需进行去应力退火（400-500℃保温2小时）。

5. **禁止接触的介质**：避免与含硫、含氯的酸性介质（如盐酸、硫酸、氯气）长期接触，否则可能引发晶间腐蚀。封接前清洗时，禁止使用含卤素的清洗剂（如三氯乙烯、四氯化碳），推荐使用无水乙醇或丙酮。

6. **长期服役温度限制**：在600℃以上长期服役时，合金表面氧化层增厚可能导致封接界面失效。若需在600℃以上使用，建议先进行预氧化处理（在湿氢气氛中800℃氧化10-15分钟）。

## 八、存储与运输指南

**存储环境要求：**

- 温度范围：5-35℃

- 相对湿度上限：≤60%

- 地面垫材：使用木质或塑料托盘垫高，离地距离≥15cm，严禁直接接触水泥地面

- 禁止混存的物质：酸、碱、盐、重金属粉末、活性化学品、含硫橡胶制品

**包装规范：**

- 防潮防锈方式：先用防锈纸包裹，再用PE塑料薄膜密封，内置干燥剂（硅胶包，每立方米空间≥500g），最后装入木箱或高强度编织袋。对于管材及丝材，内部需填充缓冲材料防止相互碰撞。

- 标识：外包装标注牌号、规格、批号、净重、生产日期及“防潮”“轻放”等警示标志。

**运输注意事项：**

- 固定方式：使用绑带或绳索固定于运输工具上，防止滑动。板材及棒材需分层码放，中间加垫木。

- 防雨防暴晒：运输车辆必须加盖篷布，严禁露天运输或暴晒。

- 吊装要求：使用尼龙吊带或软质吊绳，禁止使用钢丝绳直接接触产品表面，以免产生压痕或划伤。

- 禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用金属钩吊装。

## 九、加工操作规范

### 1. 切割

- **推荐方法**：厚度≤3mm时采用激光切割（功率1-2kW，速度2-4m/min）或水刀切割（压力380-420MPa）；厚度3-20mm时采用带锯切割（锯条齿距4-6mm，速度30-50m/min）；厚度>20mm时采用等离子切割（电流100-200A，速度0.5-1m/min）。

- **切割后打磨要求**：切割边缘需用氧化铝砂轮或金刚石锉刀打磨光滑，去除毛刺及热影响区氧化层，打磨深度≥0.2mm。

- **禁止使用普通砂轮片**：普通树脂砂轮片中的硫化物可能污染合金表面，影响封接性能。必须使用不含硫、氯的专用砂轮片。

- **注意事项**：切割时需使用冷却液（水基切削液，pH值7-9），防止过热导致边缘氧化。切割后24小时内必须进行清洗防锈处理。

### 2. 焊接（如适用）

- **推荐焊接方法**：TIG焊（钨极氩弧焊）或电子束焊。

- **填充金属牌号**：推荐使用同材质焊丝（K94610专用焊丝）或ERNiFe-2（镍基焊丝）。

- **焊接参数**：TIG焊时，焊接电流80-150A，电压12-18V，焊接速度100-200mm/min；保护气体为高纯氩气（纯度≥99.999%），流量10-15L/min；层间温度≤100℃。

- **焊后热处理要求**：焊接后必须进行去应力退火，在400-500℃保温2小时，炉冷至200℃后空冷。

- **注意事项**：焊接前需清除表面油污及氧化膜，采用丙酮擦拭；焊接区域需用氩气保护至温度降至100℃以下；禁止在通风不良或潮湿环境下焊接。

- **禁止使用手工电弧焊**（除非有特殊工艺评定），因其易产生飞溅及热裂纹。

### 3. 热处理

- **固溶/退火温度**：850-900℃（推荐880℃）

- **保温时间**：按工件有效厚度计算，每毫米厚度保温1.5-2分钟，但总保温时间不少于30分钟

- **冷却方式**：炉冷至600℃后空冷（冷却速度控制在≤100℃/h），严禁水淬或风冷

- **注意事项**：热处理前需清洗去除油污，热处理后表面氧化皮可通过酸洗（硝酸+氢氟酸混合液，体积比10:1）去除，酸洗后立即用清水冲洗并干燥。

- **禁止在含硫或含氯气氛中加热**，否则会导致晶间腐蚀。

- 详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点：**

- 推荐连接件材质：匹配的玻璃或陶瓷封接件应使用同牌号或膨胀系数相近的合金（如4J29、4J33）；机械连接件推荐使用304不锈钢或同材质合金，避免异种金属接触引发电化学腐蚀。

- 密封垫片选型：避免使用含卤素（氟、氯、溴）的垫片（如PTFE垫片需确认不含氯），推荐使用纯铝垫片、铜垫片或柔性石墨垫片。

- 安装后的酸洗钝化或清洁要求：安装完成后，用无水乙醇或丙酮擦拭封接区域，去除指纹、油污及颗粒污染物。若表面有轻微氧化，可用10%硝酸溶液常温清洗10-15分钟，再用去离子水冲洗并烘干。

- 禁止使用含氯清洗剂或钢丝刷清洁封接表面。

**日常维护方法：**

- 清洁周期：根据使用环境，建议每6个月清洁一次。在腐蚀性环境（如海洋大气）中，周期缩短至3个月。

- 清洗剂类型：中性或弱碱性清洗剂（pH值7-9），不含氯、硫、磷。推荐使用去离子水或无水乙醇。

- 防锈/防氧化处理：对于长期停用设备，可在表面涂覆防锈油（不含氯）或气相防锈纸包裹。封接界面禁止涂油，以免影响气密性。

- 检查项目：定期检查封接界面是否有裂纹、变色、渗漏（可用氦质谱检漏仪），连接件是否有松动或腐蚀。

**常见故障及解决方法：**

1. **故障现象：表面点蚀**

- 原因：接触含氯介质（如汗液、含氯清洗剂）或酸性气氛。

- 处理方法：用10%硝酸+3%氢氟酸混合液（体积比10:1）局部清洗，再用去离子水冲洗并干燥。严重点蚀需打磨去除（深度≤0.1mm），然后重新钝化。

- 预防措施：佩戴洁净手套操作，禁止使用含氯清洗剂。

2. **故障现象：焊缝开裂**

- 原因：焊接线能量过大、层间温度过高、焊后未及时去应力退火。

- 处理方法：打磨去除裂纹区域（深度≥裂纹深度+1mm），重新焊接并控制参数，焊后立即进行去应力退火（400-500℃保温2小时）。

- 预防措施：严格控制焊接电流及层间温度，焊接后24小时内完成退火。

3. **故障现象：变形或尺寸漂移**

- 原因：热处理冷却速度过快、安装时预紧力过大、长期服役温度波动。

- 处理方法：重新进行稳定化处理（400-500℃保温4小时，炉冷），然后校正尺寸。若变形量超过0.5%，需重新加工。

- 预防措施：控制热处理冷却速度≤100℃/h，安装扭矩按标准执行（如M6螺栓扭矩≤8N·m）。

## 十一、安全警示与应急处理

**高温操作安全：**

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩（防热辐射）、阻燃服（如Nomex材质）。

- 禁止触碰未冷却工件：热处理后工件表面温度可达900℃，需在炉冷至200℃以下后方可接触。设置“高温危险”警示标识。

- 现场灭火器类型：干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器，因高温金属遇水可能发生爆炸或产生氢爆。

**切割加工安全：**

- 防护面罩：激光切割需使用专用防激光眼镜（遮光号OD≥5）；等离子切割需使用自动变光面罩（遮光号9-13）；带锯切割需佩戴防冲击护目镜。

- 排烟系统：切割产生的金属粉尘及烟气需通过局部排风系统（风量≥2m³/min）及时排出，避免吸入。

- 火花隔离：切割区域周围2米内不得放置易燃物（如纸张、油布、塑料），配备防火毯或石棉布覆盖易燃设备。

**产品损坏或腐蚀后的应急处理：**

- 停机隔离：发现封接泄漏或腐蚀后，立即停止设备运行，隔离故障区域，切断介质源（如真空、气体、液体）。

- 人员防护：操作人员需佩戴防酸碱手套（如丁腈橡胶）、护目镜及防护服，避免直接接触腐蚀产物或泄漏介质。

- 泄漏介质中和收集：若为酸性介质（如硝酸），用碳酸氢钠（小苏打）溶液中和；若为碱性介质，用稀醋酸中和。中和后收集至专用容器，严禁直接排入下水道。

- 废弃物的分类及处置：腐蚀产物、清洗废液、破损工件均属于危险废物（HW类，如HW17表面处理废物、HW49其他废物），需按当地环保法规交由有资质的处理单位处置。包装容器需标注“危险废物”标识。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请确认您的封接温度范围、玻璃/陶瓷类型及气密性要求。K94610适用于-60℃至+600℃范围，匹配硼硅玻璃及95%氧化铝陶瓷。若需匹配更高膨胀系数的材料（如304不锈钢），建议选用4J33或4J44牌号。

2. **关键性能参数**：重点关注平均线膨胀系数（20-450℃）是否在4.6-5.2×10⁻⁶/℃范围内；封接润湿角是否≤30°；氦漏率是否≤1×10⁻⁹ Pa·m³/s。可要求提供第三方检测报告验证。

3. **认证要求**：如需船级社认证（如DNV、ABS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证，请在询价时明确。上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议首次采购时额外购买10-15%的备品备件，用于工艺调试及应急更换。批量订单可协商长期供货协议，确保批次一致性。

5. **质保书核对**：收到产品后，请核对原厂质保书中的化学成分、力学性能、膨胀系数及探伤报告是否与合同一致。如有疑问，请在7个工作日内联系上海墨钜。

## 十四、价格标准

- **参考价格区间**：根据产品型号、牌号、规格尺寸及采购数量，K94610的参考价格为每公斤120-280元（人民币）。板材及管材因加工难度高，价格通常高于棒材及丝材。小规格（如φ0.1mm丝材）或特殊表面处理（如镜面抛光）需加价20-30%。

- **批量折扣政策**：单次采购量≥1吨，可享5%折扣；≥5吨，可享8-12%折扣；≥10吨，可享15%折扣（具体以订单确认为准）。长期合作客户可协商年度框架协议价格。

- **小批量试样加价规则**：单次采购量≤50kg的试样订单，价格上浮15-20%，但可免费提供技术咨询及样品加工建议。

- **附加技术要求**：如需双认证（如船级社+SGS）、第三方检测报告（如SGS、BV）、定制热处理或特殊包装（如真空包装），需额外收取费用，具体请咨询曾先生。

- **提示**：以上价格为参考区间，实际报价受原材料市场波动、加工难度、订单数量及付款方式影响。请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、非金属夹杂物超标、膨胀系数不符）导致失效的，经确认后免费更换或全额退款。因客户加工或使用不当导致的失效不在质保范围内。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤报告、尺寸检验记录）、产品说明书、MSDS（物质安全数据表）及推荐加工工艺规程。电子版资料可在发货前索取。

- **技术支持**：提供24小时内远程技术指导（电话、邮件、视频会议）。如需现场服务（如工艺调试、故障排查），48小时内工程师抵达客户现场，差旅费用由客户承担，技术服务费用由上海墨钜承担。

- **检测服务**：可安排SGS、BV等第三方检测机构进行化学成分、力学性能、膨胀系数、气密性等检测。常规检测项目（如化学成分、室温拉伸、膨胀系数）费用由上海墨钜承担；非常规项目（如高温持久、应力腐蚀）费用由客户承担。

- **备品保障**：产品停产后五年内，仍提供同质替代产品或定制加工服务。客户可提供原批号，上海墨钜将匹配最接近的批次性能。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案。紧急问题可启动绿色通道，优先处理。
