# Inconel738 燃气轮机叶片 厂家直供 铸造合金 提供铸造工艺

## 一、产品概述与适用范围

Inconel738是一种镍基沉淀硬化型铸造高温合金，属于典型的高温合金大类，适用于制造在1000摄氏度以下长期服役的燃气轮机热端部件。该合金通过铝、钛、铌等元素形成γ'相（一种镍铝钛金属间化合物，是高温合金的主要强化相）进行沉淀强化，同时含有较高比例的铬和钴元素，赋予其优异的抗热腐蚀和抗高温氧化能力。Inconel738的核心优势包括：在980摄氏度下仍保持较高的抗拉强度和蠕变抗力；抗燃气热腐蚀性能优于同类镍基合金如Inconel713C；铸造工艺适应性好，可生产复杂空心叶片；长期组织稳定性好，服役过程中γ'相粗化速率低；与涂层材料匹配性好，可配合铝化物或MCrAlY涂层（一种含钴、铝、钇的金属涂层体系）使用。该合金主要适用于燃气轮机导向叶片、动叶片、涡轮盘及其他高温结构件，使用温度范围为750至1000摄氏度。

## 二、品牌与产地

上海墨钜特殊钢有限公司，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、精密铸造生产线及全自动热处理设备，严格执行ASTM A608、GB/T 14992等国内外标准。从原材料入库到成品出库，全流程工艺可追溯，每批次产品均附带原厂质保书及炉号标识，确保质量可靠。

## 三、核心功能

1. **耐高温强度保持能力**：Inconel738在980摄氏度下抗拉强度可维持在500兆帕以上，在850摄氏度、137兆帕应力条件下持久寿命超过100小时，满足燃气轮机叶片对高温蠕变强度的严苛要求。

2. **抗热腐蚀与高温氧化能力**：合金中铬含量约16%、钴含量约8.5%，在含硫燃气环境中形成致密氧化铬膜，有效抵抗热腐蚀。在1000摄氏度静态空气中的氧化增重率小于0.1毫克每平方厘米每小时。

3. **抗热疲劳性能**：该合金在循环加热冷却条件下（如燃气轮机启动-停机过程）表现出良好的抗热疲劳裂纹扩展能力，热循环次数可达数千次不产生宏观裂纹。

4. **铸造成型适应性**：Inconel738具有良好的流动性，可精密铸造出壁厚低至0.8毫米的空心叶片，且可配合定向凝固或单晶铸造工艺进一步优化性能。

## 四、技术特点

**合金设计思路**：Inconel738的强化主要依靠γ'相沉淀强化和固溶强化。铝和钛是γ'相形成元素，铝含量约3.4%、钛含量约3.4%，两者总量控制在6.8%至7.2%之间以平衡强度与塑性。铬和钴提供抗腐蚀性能，钴同时降低基体层错能（层错能是金属晶体中位错扩展难易程度的指标，层错能越低，高温蠕变抗力越好），提高高温蠕变抗力。铌和钼进一步强化基体并控制晶界碳化物形态。

**冶炼工艺**：采用真空感应熔炼（VIM）制备母合金，确保气体含量和杂质元素得到严格控制。对于高性能叶片，可进一步采用真空自耗重熔（VAR）或电渣重熔（ESR）提纯，降低硫、氧、氮含量。母合金浇注成棒材后，经精密铸造工艺成型。

**热处理制度**：标准热处理包括两步：第一步为固溶处理，在1120至1150摄氏度保温2至4小时，然后快速冷却（空冷或氩气冷却）；第二步为时效处理，在845至900摄氏度保温16至24小时，随后空冷。该制度可使γ'相均匀析出并达到最佳强化效果。

**显微组织控制**：固溶处理后获得均匀的奥氏体基体，时效后γ'相尺寸控制在0.2至0.5微米，体积分数约40%至45%。晶界处析出细小碳化物（主要为MC型碳化物），防止晶界滑移。晶粒度通常控制在ASTM 2至5级之间。对于定向凝固或单晶产品，需严格控制一次枝晶间距和取向偏差。

**无损检测及质量保证**：铸造叶片逐件进行X射线探伤检测内部缩松、气孔等缺陷；关键部位采用荧光渗透检测（液体渗透检测的一种，适用于表面开口缺陷检查）检查表面裂纹；尺寸检测采用三坐标测量仪。每批次提供化学成分光谱分析报告、力学性能测试数据及探伤报告。

## 五、应用领域

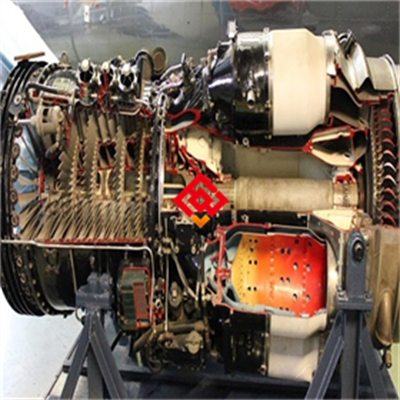

- **燃气轮机制造**：用于制造燃气轮机涡轮导向叶片和动叶片，是核心热端部件。

- **航空发动机**：用于小型航空发动机涡轮盘及导向器部件，工作温度可达950摄氏度。

- **工业涡轮机械**：用于化工、发电行业的大型工业燃气轮机热端组件。

- **舰船动力系统**：用于船用燃气轮机涡轮叶片，要求抗海洋盐雾腐蚀与高温性能兼顾。

- **高温试验装置**：用于高温风洞、热循环试验台等设备的耐高温结构件。

## 六、产品详细参数

**化学成分（重量百分比，典型值，以实际质保书为准）**：

碳：0.10至0.20；铬：15.5至16.5；钴：8.0至9.0；铝：3.2至3.7；钛：3.2至3.7；铌：0.6至1.1；钼：1.5至2.0；钨：2.0至3.0；硼：0.005至0.015；锆：0.05至0.15；铁：小于等于0.5；镍：余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：980至1100兆帕；屈服强度：850至950兆帕；延伸率：3%至8%；硬度：HRC 32至38（洛氏硬度C标尺）。高温性能（850摄氏度）：抗拉强度约650兆帕；屈服强度约550兆帕；延伸率约6%。

**物理性能（典型值）**：

密度：8.12克每立方厘米；熔点：1260至1320摄氏度；热导率（室温）：约11.5瓦每米开尔文；电阻率：约1.25微欧姆米；线膨胀系数（20至1000摄氏度）：约15.5×10的负6次方每开尔文；弹性模量：约200吉帕。

**耐腐蚀与高温性能**：

高温持久强度（850摄氏度、137兆帕）：大于100小时；高温持久强度（900摄氏度、100兆帕）：大于50小时；抗氧化性（1000摄氏度、100小时）：氧化增重率小于0.15毫克每平方厘米；临界点蚀温度（CPT）：在酸性氯化物环境中大于50摄氏度（典型值，具体以服役介质为准）。

**产品规格范围**：

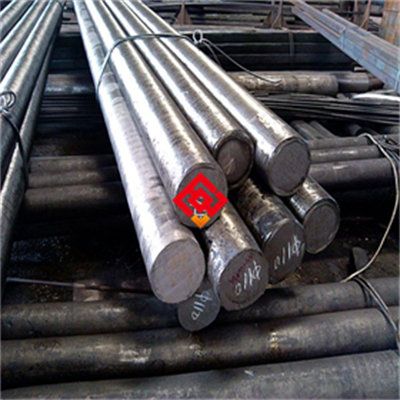

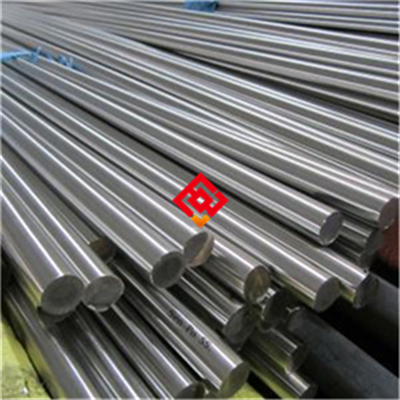

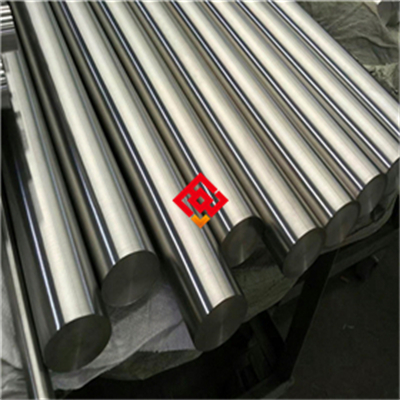

铸造叶片：根据客户图纸定制，最大长度可达800毫米，壁厚范围0.8至20毫米；母合金棒材：直径10至100毫米，长度500至2000毫米；铸造试棒：按ASTM E8标准制备。

**交货状态**：

铸态+固溶+时效处理；表面经喷砂或酸洗处理；叶片可提供粗加工或精加工状态。

**批次溯源码解读**：

编码规则示例：MJ-738-202506-C0123-HT01-BL001。其中“MJ”代表上海墨钜；“738”代表牌号Inconel738；“202506”代表生产年月；“C0123”代表炉号；“HT01”代表热处理批号；“BL001”代表叶片产品序列号。用户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **热处理敏感性**：Inconel738对固溶温度和冷却速率敏感，固溶温度过高会导致晶粒粗化，降低疲劳寿命；冷却速率过慢会导致γ'相粗大，降低强度。严禁在非标加热设备中进行热处理。

2. **焊接限制**：该合金焊接性较差，在焊接热影响区易产生应变时效裂纹。如需焊接，必须采用预加热（300至400摄氏度）、低热输入工艺，并使用同质填充金属。焊后必须进行去应力退火。禁止在未做焊接工艺评定的情况下进行焊接操作。

3. **加工硬化倾向**：Inconel738在冷加工过程中加工硬化速率高，车削、钻孔等机械加工时需使用硬质合金或陶瓷刀具，并采用低切削速度和大进给量。禁止使用高速钢刀具，避免产生严重的表面硬化层。

4. **表面完整性要求**：叶片表面不允许存在划伤、磕碰或磨削烧伤，这些缺陷在高温服役中会成为疲劳裂纹源。所有加工后表面需进行荧光渗透检测验证。

5. **避免长期服役的温度区间**：在650至750摄氏度长期服役时，Inconel738可能析出σ相（一种脆性金属间相），导致塑性和韧性下降。设计时应避免在该温度区间长期使用。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为-10至40摄氏度；相对湿度上限为60%。产品应放置在木质或塑料垫板上，离地至少20厘米，避免与酸、碱、重金属粉末、盐类等腐蚀性物质混存。库房应保持通风干燥，避免冷凝水接触产品表面。

**包装规范**：铸造叶片逐件用防锈纸包裹，外层用聚乙烯塑料薄膜密封，内置干燥剂（硅胶包）。单件装入定制泡沫内衬木箱，木箱外标注“精密铸造件”及“禁止倒置”标识。母合金棒材采用编织袋或木箱包装，棒材之间用泡沫隔开，防止磕碰。

**运输注意事项**：运输过程中使用绑带固定木箱，避免滑动。车辆必须配备防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面。严禁抛掷、踩踏或重压包装箱。

## 九、加工操作规范

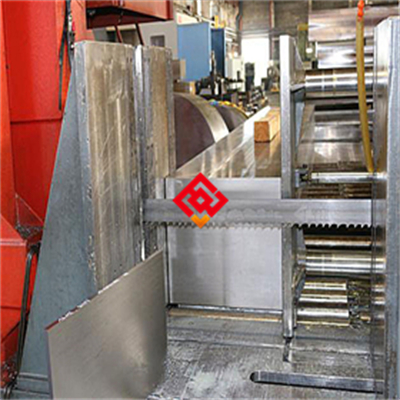

**切割**：推荐使用带锯切割或水刀切割。带锯切割时，锯条线速度控制在15至25米每分钟，进给量0.05至0.15毫米每齿。水刀切割时，水压350至400兆帕，磨料为80目石榴石。切割后切口需用锉刀或砂带去除毛刺，打磨方向应与叶片受力方向一致。禁止使用普通砂轮片切割，因其易导致局部过热和表面裂纹。

**焊接（如适用）**：推荐采用手工钨极氩弧焊（TIG）或等离子焊。填充金属牌号为Inconel738同质焊丝或ERNiCrCoMo-1。焊接电流60至100安培，电压10至15伏，焊接速度80至120毫米每分钟。层间温度控制在300至400摄氏度。保护气体为高纯氩气（纯度99.99%以上），流量10至15升每分钟。焊后立即进行去应力退火，在900摄氏度保温2小时，炉冷至300摄氏度以下。注意事项：焊接前必须清除表面油污和氧化皮；禁止在无保护气体或保护气体不足的情况下焊接；禁止使用含硫或含氯的助焊剂。

**热处理**：固溶处理：加热至1130摄氏度，保温2至4小时，随后快速空冷或氩气冷却。时效处理：加热至870摄氏度，保温20小时，空冷。注意事项：固溶温度偏差不得超过正负10摄氏度；冷却时工件应均匀受风，避免局部冷却不均；禁止在固溶后直接水淬，因水淬会导致应力集中和开裂。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：燃气轮机叶片安装时，推荐使用同材质（Inconel738或更高级别如Inconel792）的螺栓和定位销。密封垫片应选用不含卤素的石墨垫片或陶瓷纤维垫片，避免使用含氯或含氟的聚四氟乙烯垫片，以免高温下释放腐蚀性气体。安装完成后，叶片表面应进行清洁，去除加工油污和指纹，必要时进行酸洗钝化处理（使用硝酸和氢氟酸混合液，温度40至50摄氏度，时间10至20分钟）。

**日常维护方法**：每运行500小时进行一次目视检查，重点检查叶片表面有无裂纹、腐蚀坑或涂层脱落。清洁周期为每1000小时一次，使用中性清洗剂（pH值6至8）或去离子水，禁止使用含氯溶剂或酸性清洗剂。对于未涂层的叶片，可每2000小时喷涂一次高温防氧化涂层。

**常见故障及解决方法**：

1. 表面点蚀：由燃气中含硫、氯等腐蚀性介质引起。解决方法：检查燃料质量，提高涂层防护等级，对点蚀区域进行打磨修复后重新喷涂涂层。

2. 焊缝开裂：多由焊接工艺不当或焊后热处理不充分引起。解决方法：打磨去除裂纹，重新焊接并严格执行焊后热处理工艺。

3. 变形或弯曲：由超温运行或热应力过大引起。解决方法：停机检查运行参数，更换变形叶片，优化冷却气流分布。

## 十一、安全警示与应急处理

**高温操作安全**：操作高温热处理炉或接触刚出炉的叶片时，必须佩戴耐高温手套（耐温不低于300摄氏度）、防护面罩（耐温不低于150摄氏度）和阻燃工作服。禁止徒手触碰未冷却工件，工件需在空气中自然冷却至100摄氏度以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因水遇高温金属会瞬间汽化并引发爆炸。

**切割加工安全**：进行带锯或水刀切割时，操作人员必须佩戴防护面罩（遮光号不低于5号，防止飞溅物伤眼）。车间需安装排烟系统，及时排出切割产生的金属粉尘和烟气。切割区域应设置火花隔离屏障，防止引燃周围可燃物。禁止在无防护措施的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：如发现叶片出现严重腐蚀或裂纹，应立即停机隔离，切断燃气和冷却介质源。操作人员需穿戴防酸手套、护目镜和防护服，避免直接接触腐蚀产物。泄漏的腐蚀介质（如酸性冷凝液）应使用碳酸氢钠粉末中和，然后用吸附材料收集，收集物按危险废物（HW类）分类处置，交由有资质的处理单位处理。禁止将废弃物排入下水道或普通垃圾箱。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Inconel738铸造合金产品时，应从以下方面综合考量：首先确认应用场景是否匹配，重点对比燃气轮机叶片的工作温度范围（750至1000摄氏度）和应力水平是否在该合金的设计范围内。其次关注关键性能参数，如高温持久强度、抗氧化增重率、γ'相体积分数等，建议要求供应商提供第三方检测报告（如SGS、BV）验证性能。对于有船级社认证需求的用户（如DNV、Lloyd's），需确认上海墨钜是否持有相应认证资质。建议采购时按10%至15%的比例配备备品备件，以应对紧急更换需求。最后，务必核对上海墨钜原厂质保书，确保炉号、批次号与实物一致。

## 十四、价格标准

Inconel738铸造合金产品的参考价格因型号、规格、采购数量及附加技术要求而异。母合金棒材参考价格为每公斤300至600元人民币；精密铸造叶片根据尺寸和复杂程度，单价在每件800至5000元人民币之间。批量采购可享受折扣：单批次采购量大于等于5吨时，可享5%至12%的折扣；小批量试样（小于50公斤）加价15%至20%。如需双认证（如船级社认证+第三方检测）或定制热处理，需额外加收10%至15%的服务费。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部缩松超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导；如需现场服务，工程师可在48小时内抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行成分分析和力学性能测试，常规检测项目费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题反馈后2小时内给予回复，48小时内出具初步处理方案，确保客户生产进度不受影响。
