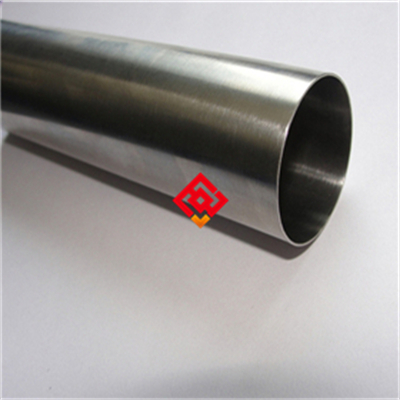

Inconel690 低钴耐应力腐蚀 现货管材棒材 核电专用

# Inconel690 低钴耐应力腐蚀 现货管材棒材 核电专用

## 一、产品概述与适用范围

Inconel690（UNS N06690）属于镍基合金大类，是一种专门为极端苛刻腐蚀环境设计的镍-铬-铁系合金。该牌号以约60%的镍含量和30%的铬含量为基础，通过严格控制钴、碳、硅等杂质元素含量，赋予了合金卓越的耐应力腐蚀开裂（SCC）性能和抗高温氧化能力。Inconel690的适用温度范围覆盖从低温至1150℃的宽泛区间，在核电站一回路水环境中尤其表现出色。其核心优势包括：第一，极低的钴含量（≤0.05%）有效降低了核反应堆辐射活化风险；第二，高铬含量在高温水蒸气环境中形成致密氧化铬保护膜，抵抗应力腐蚀开裂；第三，稳定的奥氏体组织在冷热加工过程中保持良好塑性；第四，优异的抗晶间腐蚀性能使其在敏化温度区间处理后仍能保持耐蚀性；第五，良好的焊接性能配合专用填充金属可实现全位置焊接。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及真空自耗重熔（VAR）等高端设备，严格执行ASTM B167、ASME SB-167及GB/T 15010等国内外标准。公司建立了从原材料入厂到成品出库的全流程工艺可追溯体系，每批次产品均附带原厂质保书，确保材质一致性和性能可靠性。

## 三、核心功能

Inconel690合金具备以下四项核心功能：

**耐高温水应力腐蚀功能**：在300-350℃的高温高压水环境中，合金的应力腐蚀开裂门槛值显著高于传统Inconel600合金，在核电站蒸汽发生器传热管应用中已通过超过40年的服役验证。

**抗高温氧化与腐蚀功能**：在1000℃以下空气中，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准）；在含硫、含氯的高温腐蚀介质中，表面生成的Cr₂O₃保护层有效阻止腐蚀扩展。

**低辐射活化功能**：钴含量严格控制在0.05%以下，在核反应堆中子辐照条件下，放射性同位素生成量极低，满足核安全法规对材料活化产物的限制要求。

**良好冷热加工成形功能**：在950-1150℃热加工温度范围内，变形抗力适中，可顺利实现热挤压、热轧、锻造等工艺；冷加工状态下延伸率可达30%以上（典型值），适合冷拉、冷轧管材生产。

## 四、技术特点

**合金设计思路**：Inconel690的设计核心在于以高铬（28-31%）替代传统合金中的低铬配方，同时将镍含量提升至58%以上，形成稳定的面心立方奥氏体基体。铬元素在氧化性介质中形成钝化膜，而镍则稳定奥氏体组织并提高对还原性介质的耐蚀性。严格控制钴、硼、磷等杂质元素，降低晶界偏聚倾向。

**冶炼工艺**：采用“真空感应熔炼（VIM）+ 电渣重熔（ESR）”双联工艺路线。VIM阶段在真空环境下脱除气体和挥发性杂质，ESR阶段通过电渣精炼进一步降低硫、氧含量并细化夹杂物。对于核电级产品，可额外增加真空自耗重熔（VAR）步骤，将气体含量降至极低水平。

**热处理制度**：固溶处理温度范围为1050-1150℃，保温时间按截面厚度计算（每25mm厚度保温1小时），随后水淬快速冷却。对于需要稳定化处理的工况，可在870-900℃进行稳定化退火，促使碳化铬析出，防止晶间腐蚀。

**显微组织控制**：固溶态组织为等轴奥氏体晶粒，晶粒度控制范围在4-7级（ASTM标准）。通过控制热加工温度和变形量，避免粗大晶粒和混晶组织。碳化物（主要为M₂₃C₆型）在晶界呈断续颗粒状分布，避免连续网状析出。δ相（Ni₃Nb）含量控制在0.5%以下，防止塑性和韧性损失。

**无损检测及质量保证**：管材产品100%进行超声波探伤（UT），执行ASTM E213标准，灵敏度不低于φ0.8mm平底孔当量。棒材进行涡流探伤（ET）或液体渗透检测（PT）。每批次产品均取样进行光谱分析（OES）和气体分析（LECO），确保化学成分合格。尺寸检验采用激光测径仪和壁厚千分尺，公差满足ASTM B167的H级或S级要求。

## 五、应用领域

**核电站蒸汽发生器传热管**：替代Inconel600，用于压水堆核电站蒸汽发生器U形管，抵抗一回路高温高压水引起的应力腐蚀开裂。

**核反应堆堆内构件**：用于控制棒驱动机构、堆芯测量仪表套管等需要低活化特性的部件。

**化工与石化行业**：用于处理含氯离子、硫化氢等腐蚀性介质的换热器、反应器内衬及管道系统。

**烟气脱硫系统**：在湿法脱硫塔的入口烟道、除雾器区域等高氯环境下抵抗点蚀和缝隙腐蚀。

**航空航天高温部件**：用于发动机燃烧室衬套、涡轮盘密封件等需要抗高温氧化和热疲劳的部件。

**海洋工程**：用于海水冷却系统、深海采油平台管道等长期暴露于海水环境的设备。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：58.0-62.0；铬（Cr）：28.0-31.0；铁（Fe）：余量；碳（C）：≤0.03；硅（Si）：≤0.50；锰（Mn）：≤0.50；硫（S）：≤0.015；磷（P）：≤0.020；钴（Co）：≤0.05；铜（Cu）：≤0.50；铝（Al）：≤0.50；钛（Ti）：≤0.50。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥620 MPa；屈服强度（Rp0.2）：≥280 MPa；延伸率（A）：≥35%；硬度：≤220 HB；冲击功（KV₂，20℃）：≥120 J。

**高温力学性能（350℃典型值）**：

抗拉强度：≥550 MPa；屈服强度：≥200 MPa；持久强度（350℃，10000h）：≥180 MPa。

**物理性能（典型值）**：

密度：8.19 g/cm³；熔点：1340-1380℃；热导率（20℃）：12.1 W/(m·K)；（500℃）：18.2 W/(m·K)；电阻率（20℃）：1.12 μΩ·m；线膨胀系数（20-100℃）：13.5×10⁻⁶/K；（20-500℃）：15.2×10⁻⁶/K；弹性模量（20℃）：206 GPa。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）：在1M NaCl溶液中≥85℃（典型值）；缝隙腐蚀温度（CCT）：≥70℃；高温氧化增重率（1000℃，100h）：≤0.15 mg/cm²；应力腐蚀门槛应力（350℃高温水，含氧量≥8ppm）：≥250 MPa。

**产品规格范围**：

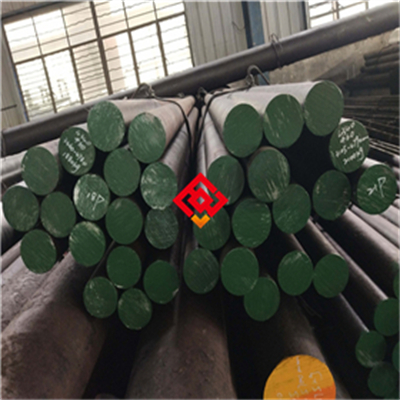

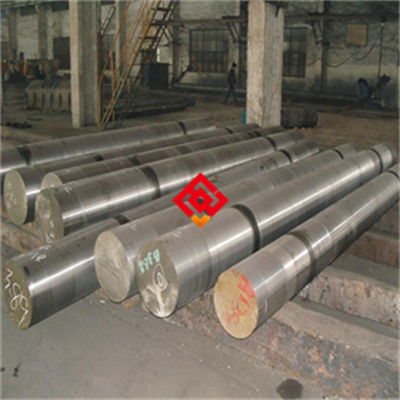

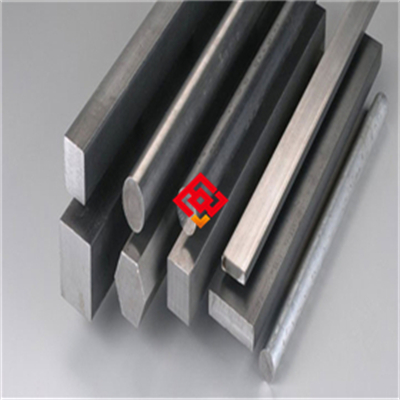

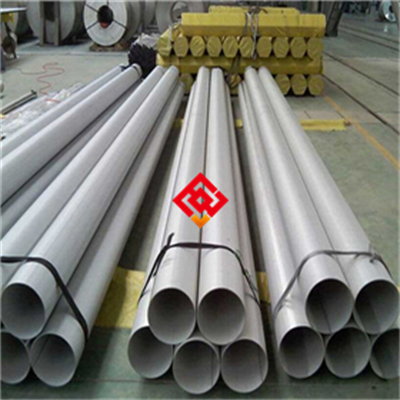

管材：外径6-273mm，壁厚0.5-20mm，长度1-12m；棒材：直径6-300mm，长度2-6m；锻件：按客户图纸定制，单件重量≤5000kg。

**交货状态**：

管材：固溶+酸洗（表面粗糙度Ra≤0.8μm）；棒材：固溶+磨光（表面粗糙度Ra≤1.6μm）；锻件：固溶+粗加工。

**批次溯源码解读**：

编码规则示例：MJ-690-202503-A012-HT-0603。其中“MJ”为上海墨钜品牌代码；“690”代表Inconel690牌号；“202503”为生产年月；“A012”为冶炼炉号；“HT”代表热处理批次号；“0603”为规格代码（外径60mm×壁厚3mm）。客户可通过编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在600-800℃温度区间长期服役，该区间为敏化温度区，可能导致晶界碳化物析出并降低耐晶间腐蚀性能。第二，禁止在含氟化氢、氢氟酸等强还原性介质中使用，高铬合金在还原性环境中钝化膜不稳定。第三，焊接后若需进行热处理，应在焊后尽快进行固溶处理或稳定化处理，避免焊后冷却过程中产生热应力裂纹。第四，冷加工变形量超过15%时，必须进行中间退火处理（1050℃，水淬），否则加工硬化可能导致开裂。第五，表面划伤、凹坑等机械损伤会破坏钝化膜，在腐蚀环境中可能成为点蚀和应力腐蚀的起源点，因此加工和搬运过程中应使用软质保护垫。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥仓库，温度范围5-40℃，相对湿度上限为60%。地面应铺设木质垫板或橡胶垫，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末（如铁粉、铜粉）、氯离子化合物等腐蚀性物质混存。

**包装规范**：小直径管材采用塑料薄膜缠绕包裹，内置干燥剂（硅胶包），外层使用木箱或编织袋固定。大直径管材和棒材采用防锈纸+塑料薄膜+防水帆布三层防护，两端用塑料端盖密封。每捆（箱）附有标签，标明牌号、规格、炉号、重量及生产日期。

**运输注意事项**：运输过程中应使用专用支架或托盘固定，防止滚动和碰撞。车厢必须加盖防水篷布，避免雨淋和暴晒。吊装时使用尼龙吊带或纺织吊带，禁止钢丝绳直接接触产品表面。装卸过程中轻拿轻放，禁止抛掷、踩踏。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（即使有覆盖物）；禁止踩踏、抛掷产品；禁止使用金属工具直接敲击表面。

## 九、加工操作规范

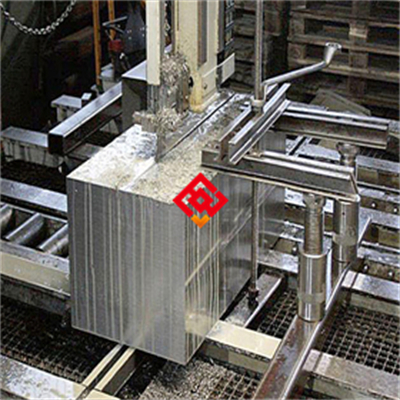

**切割**：推荐采用等离子切割（电流150-300A，切割速度0.5-2m/min）或带锯切割（锯条速度20-40m/min，进给量0.02-0.05mm/齿）。对于精密加工，可采用激光切割（功率2-5kW，氮气辅助）或水刀切割（压力350-400MPa）。切割后边缘必须使用锉刀或砂轮机打磨去除热影响区和毛刺，打磨深度不小于1mm。禁止使用普通碳化硅砂轮片，应使用氧化铝或锆刚玉专用砂轮。

**焊接**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号为ERNiCrFe-7（AWS A5.14）或同牌号Inconel690焊丝。焊接电流：TIG法80-150A（直流正接），MIG法150-250A；焊接电压：TIG法10-15V，MIG法20-28V；焊接速度：80-150mm/min；层间温度控制在100℃以下。保护气体使用高纯氩气（纯度≥99.99%），流量10-20L/min。焊后建议进行稳定化热处理（870-900℃，保温1-2h，空冷）。注意事项：焊接前必须清理坡口及两侧20mm范围内的油污、氧化皮；禁止使用含氯的清洗剂（如三氯乙烯）；禁止在强制约束条件下焊接。

**热处理**：固溶处理温度1080-1120℃，保温时间按每25mm厚度1小时计算，随后水淬至室温。时效处理（如需）：700-750℃，保温4-8小时，空冷。注意事项：加热过程中应控制升温速率（≤200℃/h），防止热应力过大导致变形；水淬时水温应保持在30℃以下，转移时间不超过30秒；禁止在炉冷条件下进行固溶处理，否则碳化物会重新析出。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质应选用同牌号Inconel690或更高耐蚀级别合金（如Inconel625），避免异种金属接触导致电偶腐蚀。密封垫片应选用无石棉、无卤素材料（如膨胀石墨或PTFE），禁止使用含氯橡胶垫片。安装完成后，应对焊缝区域进行酸洗钝化处理（酸洗液：10%硝酸+3%氢氟酸，温度40-50℃，时间15-30min），随后用去离子水彻底冲洗并干燥。

**日常维护方法**：清洁周期根据工况每3-6个月一次，使用中性清洗剂（pH值6-8）或不含氯的碱性清洗剂，禁止使用盐酸、硫酸等强酸。对于高温服役部件，每次停机后应检查表面氧化皮脱落情况，必要时进行喷砂清理并重新钝化。

**常见故障及解决方法**：

表面点蚀：若发现点蚀坑，首先停机隔离并切断介质源，用不锈钢刷清除腐蚀产物，然后进行局部酸洗钝化并涂覆防锈油。若点蚀深度超过壁厚的10%，应更换部件。

焊缝开裂：可能由焊接热裂纹或应力腐蚀引起。处理方法为打磨清除裂纹至母材，进行渗透检测确认无裂纹残留后，采用小线能量重新焊接，焊后进行稳定化热处理。

变形（扭曲或弯曲）：由于不均匀受热或应力释放引起。可采用冷矫直（压力机）或热矫直（加热温度900-950℃，矫直后空冷）。注意热矫直后需重新进行固溶处理以恢复组织均匀性。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥200℃）、面罩（防辐射热）和阻燃工作服。禁止用手直接触碰未冷却至室温的工件，工件冷却至100℃以下后方可进行后续操作。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭金属火灾（水遇高温金属会分解产生氢气，有爆炸危险）。

**切割加工安全**：操作等离子切割或激光切割时，必须佩戴遮光号≥10的电焊面罩，防止弧光灼伤眼睛。车间必须配备排烟系统，收集切割产生的金属烟尘（含镍、铬氧化物，具有毒性）。火花应通过防火帘隔离，远离易燃物（距离≥10m）。

**产品损坏或腐蚀后的应急处理**：若发现产品泄漏或严重腐蚀，立即停机并隔离相关区域，切断介质源（关闭阀门）。人员应穿戴防酸服、防碱手套和防护面罩，避免直接接触泄漏介质。对于泄漏的腐蚀性介质，使用石灰或碳酸氢钠中和（酸性介质）或稀醋酸中和（碱性介质），然后用大量水冲洗并收集至专用容器。废弃物应按照危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类存放，交由有资质的处理机构处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度进行选型。对于核电站蒸汽发生器管材，需重点核对PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N，Inconel690的PREN典型值≥38）和钴含量（≤0.05%）。对于化工换热器，应关注高温持久强度（350℃下10000小时≥180MPa）和临界点蚀温度（CPT≥85℃）。认证要求方面，核电级产品需提供核安全局认证或ASME NQA-1质量体系证书，化工行业需NACE MR0175/ISO 15156认证。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。备品备件比例建议按实际使用量的10-15%储备，关键部件（如传热管）可按20%储备。

## 十四、价格标准

Inconel690产品参考价格区间如下：管材（固溶+酸洗）约300-500元/公斤，棒材（固溶+磨光）约280-450元/公斤，锻件（固溶+粗加工）约350-600元/公斤。具体价格根据产品型号（核电级/工业级）、规格尺寸（小直径薄壁管加价20-30%）、采购数量及附加技术要求（如双认证、第三方检测、定制热处理）浮动。批量折扣政策：采购量≥5吨可享5-12%折扣，≥10吨可享10-18%折扣。小批量试样（≤100公斤）加价规则通常上浮15-20%。提示：具体报价请联系曾先生（电话021-67898711）获取精确订单报价，报价有效期15天。

## 十五、服务与保障

**质保期**：自交付之日起12个月。如因材料内在质量缺陷（非客户加工或使用不当）导致产品失效，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户技术咨询后24小时内提供远程指导（电话或视频）；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学、硬度、尺寸）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户备件供应不中断。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步处理方案，重大质量问题（如批次缺陷）72小时内启动退换货流程。
