# Incoloy901 燃气轮机螺栓 厂家直供 圆棒 提供时效处理

## 一、产品概述与适用范围

Incoloy901 属于铁镍基沉淀硬化型高温合金（典型牌号：Incoloy 901 / UNS N09901 / 2.4662），专为高温高应力工况设计，尤其适用于燃气轮机、航空发动机及核电设备中需要长期在650℃以下保持高强度的紧固件及结构件。该合金通过添加钛、铝、钼等元素形成γ′相（一种面心立方结构的Ni3(Al,Ti)型金属间化合物，是沉淀硬化的主要强化相）实现时效强化，在高温下兼具优异的抗蠕变性能、抗松弛性能及抗氧化能力。产品核心优势如下：

1. 高温强度优异：在600~650℃范围内仍能保持较高的抗拉强度和屈服强度，适合长期承载工况。

2. 抗松弛性能突出：作为螺栓材料，在高温预紧状态下应力衰减率低，确保连接长期可靠。

3. 良好的抗热疲劳性能：组织稳定，在反复加热冷却循环中不易产生裂纹。

4. 加工适应性好：可通过锻造、轧制制成棒材，再经时效处理后直接用于精密加工。

5. 批次质量稳定：严格控制晶粒度及析出相分布，确保每批次力学性能一致。

适用温度范围：长期使用温度不超过650℃，短时极限使用温度可达700℃。主要服役环境包括燃气轮机压气机及涡轮段的螺栓、螺母、垫圈，以及航空发动机高温紧固件、核电阀门弹簧等。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼VIM（Vacuum Induction Melting，用于高纯净度合金的初炼）、真空自耗重熔VAR（Vacuum Arc Remelting，进一步去除气体及夹杂物，提升组织均匀性）及电渣重熔ESR（Electro Slag Remelting，通过渣系精炼降低硫含量及非金属夹杂）等多重精炼手段。全流程严格执行ASTM B637、AMS 5660、GB/T 14992等国内外标准，从投料到成品可追溯至每一炉批号，确保产品性能可靠。

## 三、核心功能

1. **高温抗拉与抗蠕变能力**：在650℃下，抗拉强度可保持≥700MPa，1000小时持久强度≥300MPa（典型值，以实际产品质保书为准），满足燃气轮机螺栓在高温旋转部件中的承载需求。

2. **抗应力松弛性能**：通过时效处理后的细小γ′相析出（尺寸约20~50nm），使材料在高温预紧状态下松弛率低于同类合金，延长螺栓复紧周期。

3. **抗高温氧化与耐蚀性**：在650℃空气中氧化增重率≤0.05mg/cm²·h（典型值），表面形成致密Cr2O3氧化膜，抵抗燃气环境中的氧化及轻微腐蚀。

4. **良好的冷热加工性**：固溶态下塑性良好，可进行锻造、轧制及后续机加工；时效态下硬度适中（HRC 30~38），适合螺纹滚压及精密车削。

5. **组织稳定性**：经长期时效后γ′相粗化速率低，组织无明显退化，确保服役寿命内性能衰减可控。

## 四、技术特点

**合金设计思路**：Incoloy 901 在铁镍基体中添加约6%钼，固溶强化基体并提高高温强度；钛与铝的总量约3.0%，通过时效处理析出γ′相（Ni3(Al,Ti)）提供沉淀强化；碳含量控制在0.02~0.06%，形成少量TiC、MC型碳化物（MC型碳化物为碳与钛、钼等强碳化物形成元素结合而成的颗粒状碳化物，可钉扎晶界），抑制晶粒长大。整体设计兼顾强度、塑性与组织稳定性。

**冶炼工艺**：采用VIM+VAR双联工艺（先经真空感应熔炼获得高纯净母合金，再经真空自耗重熔进一步去除气体及低熔点杂质），确保气体含量（O≤20ppm，N≤50ppm，H≤2ppm）及非金属夹杂物级别符合AMS 5660要求。

**热处理制度**：典型工艺为固溶+时效处理。固溶温度1080~1100℃，保温1~2小时，水冷或快速空冷，使γ′相完全溶解；时效温度730~760℃，保温16~24小时，空冷，析出细小均匀的γ′相。也可根据客户要求定制双时效或稳定化处理。

**显微组织控制**：固溶后晶粒度控制在5~8级（ASTM E112标准），避免粗晶导致疲劳性能下降；时效后γ′相体积分数约12~15%，分布均匀，无粗大块状析出；δ相（一种正交结构的Ni3Nb相，过量时降低塑性）含量控制在0.5%以下。

**无损检测及质量保证**：每支棒材均进行100%超声波探伤（UT，按ASTM E2375标准，灵敏度≤φ0.8mm平底孔当量），表面缺陷采用液体渗透检测（PT，按ASTM E1417标准）。光谱分析（OES，光学发射光谱法）检验化学成分，拉伸及硬度试验按ASTM E8/E18执行。所有检测数据录入质保书，随货提供。

## 五、应用领域

- **燃气轮机行业**：用于压气机及涡轮段的螺栓、螺母、螺柱，承受高温高速旋转下的预紧力及振动载荷。

- **航空发动机制造**：用于发动机机匣连接螺栓、涡轮盘固定螺栓，需在600℃以上长期可靠工作。

- **核电设备**：用于核岛内阀门弹簧、高温管道法兰紧固件，满足耐辐照及高温要求。

- **石油化工**：用于催化裂化装置、加氢反应器的高温法兰螺栓，抵抗含硫气氛腐蚀。

- **船舶动力系统**：用于船用燃气轮机的关键紧固件，适应海洋环境及高温工况。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

- 镍Ni：40.0~45.0

- 铬Cr：11.0~14.0

- 钼Mo：5.0~7.0

- 钛Ti：2.8~3.5

- 铝Al：0.10~0.50

- 碳C：0.02~0.06

- 锰Mn：≤0.50

- 硅Si：≤0.40

- 磷P：≤0.025

- 硫S：≤0.015

- 铁Fe：余量

**力学性能（室温典型值，以实际产品质保书为准）**：

- 抗拉强度σb：≥1035 MPa

- 屈服强度σ0.2：≥690 MPa

- 延伸率δ：≥12%

- 断面收缩率ψ：≥15%

- 硬度：HRC 30~38（时效态）

- 冲击功Akv：≥30 J（室温V型缺口）

**高温力学性能（650℃典型值）**：

- 抗拉强度：≥700 MPa

- 屈服强度：≥550 MPa

- 持久强度（1000h）：≥300 MPa

**物理性能（典型值）**：

- 密度：8.14 g/cm³

- 熔点：1280~1340℃

- 热导率：12.5 W/(m·K)（20℃）；18.0 W/(m·K)（600℃）

- 电阻率：1.15 μΩ·m（20℃）

- 线膨胀系数：14.2×10⁻⁶/℃（20~600℃）

- 弹性模量：193 GPa（20℃）；155 GPa（600℃）

**耐腐蚀/高温性能**：

- 高温氧化增重率：≤0.05 mg/cm²·h（650℃，100h）

- 高温持久强度：650℃/300MPa条件下，断裂时间≥1000h（典型值）

- 抗松弛性能：600℃/200MPa初始应力下，100h后应力保持率≥80%

**产品规格范围**：

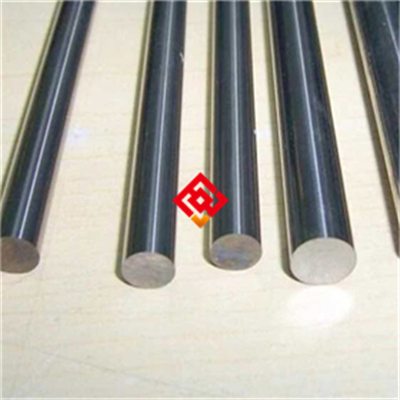

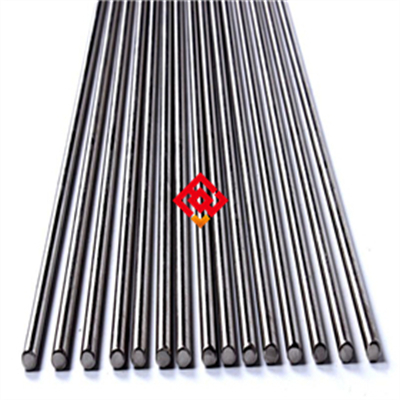

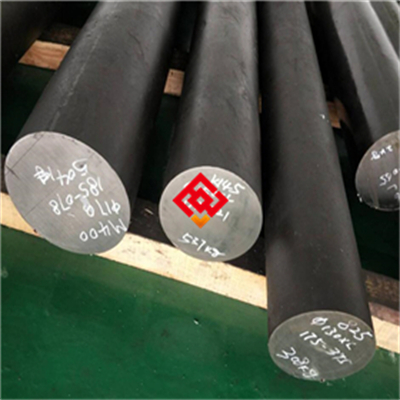

- 圆棒直径：Φ6mm~Φ300mm

- 长度：定尺1~6米，或按客户图纸提供毛坯

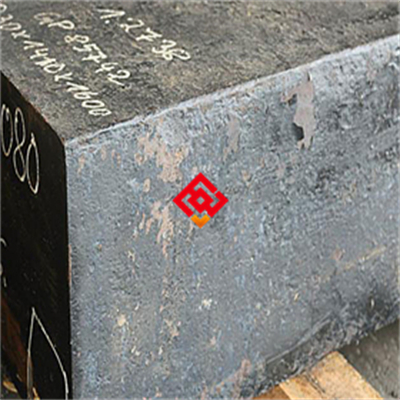

- 可提供锻件、模块、异形件定制

**交货状态**：

- 标准交货：固溶+时效处理（时效态），表面车光或磨光，端部倒角

- 可选：固溶态（毛面或车光），由客户自行时效

- 表面处理：酸洗、磨光、抛光，或按图纸预留加工余量

**批次溯源码解读**：编码规则示例——MJ-901-202503-1216-T2-Φ20-01

- MJ：上海墨钜代码

- 901：Incoloy 901牌号

- 202503：生产年月（2025年3月）

- 1216：炉号（代表第1216炉）

- T2：热处理批号（T2代表第二次时效处理批次）

- Φ20：规格直径20mm

- 01：流水号

客户可通过以上编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验结果，每份质保书均加盖质检章并支持扫描二维码验证。

## 七、注意事项

1. **避免长期服役于超过700℃的温度区间**：超过此温度γ′相会快速粗化并溶解，导致强度急剧下降，不建议作为超温工况的长期使用材料。

2. **禁止接触含硫、含氯的高温气氛**：在650℃以上环境中，硫或氯会破坏表面氧化膜，引发晶间腐蚀或热腐蚀，严重缩短寿命。

3. **焊接后必须进行去应力退火或重新时效**：焊接热循环会导致局部组织弱化及残余应力，焊后应进行720~750℃/2~4小时的去应力退火，或重新进行完整时效处理。

4. **机加工时注意加工硬化倾向**：该合金在切削过程中易产生加工硬化层，建议使用硬质合金刀具，采用较低切削速度（≤30m/min）及充足冷却液，避免表面微裂纹。

5. **热处理冷却速度控制**：固溶后必须快速冷却（水淬或强制空冷），若冷却过慢会析出粗大γ′相，降低时效后强度；时效后空冷即可，禁止水淬。

6. **表面划伤风险**：交货态表面应避免硬物刮擦，划伤可能成为疲劳裂纹源，在高温高应力工况下引发早期断裂。

## 八、存储与运输指南

**存储环境要求**：

- 温度范围：-10℃~40℃

- 相对湿度：≤60%

- 地面垫材：应放置于木托盘或橡胶垫上，禁止直接接触水泥地面或金属地面

- 禁止混存物质：酸、碱、盐类化学品、重金属粉末（如铜粉、锌粉）、含氯塑料（如PVC薄膜）等，防止电化学腐蚀。

**包装规范**：

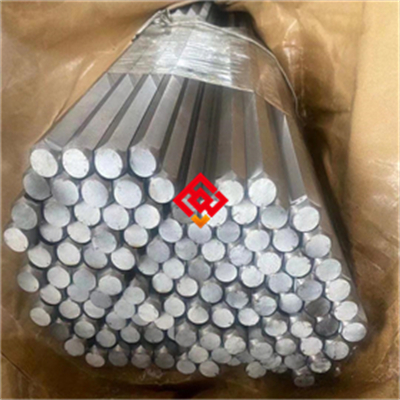

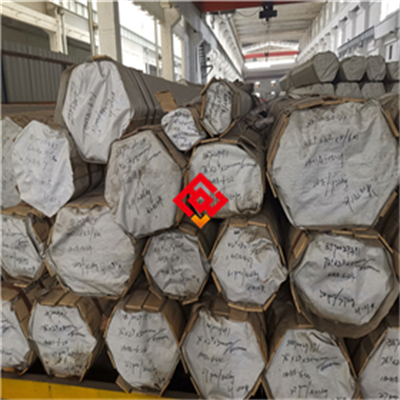

- 防潮防锈：每根棒材先包裹中性防锈纸，再套入PE塑料袋（聚乙烯薄膜），袋内放置干燥剂（硅胶或分子筛），最后装入木箱或编织袋。木箱内壁衬有防潮纸，箱体标注“防潮”“防压”标识。

- 大规格棒材（直径≥100mm）可采用缠绕膜+防锈油+木架包装，端部涂防锈脂并加盖保护帽。

- 每包附有标签，注明牌号、规格、炉批号、数量、生产日期及质检状态。

**运输注意事项**：

- 固定方式：使用捆扎带或钢带固定于托盘，棒材间加隔垫避免碰撞，木箱内填充泡沫或纸板防止窜动。

- 防雨防暴晒：运输车厢必须密闭或覆盖防水篷布，禁止露天放置，避免雨淋或阳光直射导致包装破损。

- 吊装要求：使用吊带或吊钩配合吊环，禁止钢丝绳直接接触棒材表面，防止压痕或划伤。单根长度超过3米时应采用多点吊装，防止弯曲变形。

- 明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用叉车货叉直接顶撞包装箱侧面。

## 九、加工操作规范

**切割**：

- 推荐方法：小直径棒材（≤Φ50mm）使用带锯床（锯条齿距4~6tpi，线速度20~30m/min）；大直径棒材（≥Φ60mm）可用等离子切割（电流200~400A，切割速度200~500mm/min）或激光切割（功率2~6kW，辅助气体为氮气或氩气）。

- 切割后要求：切割端面需打磨去氧化皮，使用氧化铝砂轮片（禁止使用普通碳化硅砂轮片，因其硬度高易导致表面微裂纹），打磨后表面粗糙度Ra≤3.2μm。

- 注意事项：切割时使用冷却液（乳化液或水基切削液），防止过热导致端面组织改变。

- 禁止行为：禁止使用普通树脂砂轮片进行大功率切割，禁止干切（无冷却）导致端面烧伤。

**焊接（若需焊接连接，如螺栓与法兰组焊）**：

- 推荐焊接方法：钨极氩弧焊TIG（Tungsten Inert Gas Welding，保护气体为纯度≥99.99%的氩气）或手工电弧焊SMAW（使用镍基焊条如ENiCrFe-3）。

- 填充金属牌号：推荐使用ERNiFeCr-2（AWS A5.14）或Inconel 625焊丝，成分与母材匹配，避免使用奥氏体不锈钢焊材。

- 焊接参数：TIG焊接电流80~160A（根据板厚），电压12~16V，焊接速度80~120mm/min；层间温度≤150℃。

- 保护气体：氩气纯度≥99.99%，流量10~15L/min，背面也需氩气保护（流量5~10L/min）。

- 焊后热处理：必须在焊后24小时内进行去应力退火（720~750℃×2~4小时，空冷）或重新时效（760℃×16小时，空冷）。

- 注意事项：焊前清理油污及氧化皮，坡口角度60~70°，钝边1~2mm。

- 禁止行为：禁止使用酸性焊条或不匹配的镍基焊丝，禁止焊后不进行热处理，禁止强制冷却（如浇水）。

**热处理（客户自行热处理时参考）**：

- 固溶处理：加热至1080~1100℃，保温时间按厚度1小时/25mm计算（至少1小时），然后水淬或强制空冷（冷却速度≥50℃/min）。

- 时效处理：加热至730~760℃，保温16~24小时，空冷。如需提高强度可选择低温时效（730℃×24小时），如需提高塑性可选择高温时效（760℃×16小时）。

- 注意事项：装炉时工件之间保持间距≥20mm，确保气流均匀；使用热电偶监测炉温，控温精度±5℃。

- 禁止行为：禁止固溶后缓慢冷却（如炉冷或堆积冷却），禁止时效后水淬，禁止在同一炉中混入不同牌号材料。

**详细操作示意图及参数表请向上海墨钜索取说明书。**

## 十、安装与维护建议

**安装要点**：

- 推荐连接件材质：螺栓、螺母、垫圈应使用同牌号Incoloy 901或更高级别的高温合金（如Inconel 718），避免使用不锈钢或普通合金钢，防止高温下电化学腐蚀或热膨胀不匹配。

- 密封垫片选型：使用无石棉垫片或柔性石墨垫片，避免含卤素（如聚四氟乙烯PTFE垫片在高温下释放氟离子，引发应力腐蚀）。

- 安装前清洁：用丙酮或无水乙醇清洗螺纹及接触面，去除油污及微粒，安装后如非密封要求可不进行酸洗钝化；若需钝化，使用硝酸溶液（20~30%HNO3，50~60℃，浸泡30分钟），钝化后彻底冲洗并干燥。

- 预紧力控制：使用扭矩扳手，按设计预紧力施加（建议参考材料屈服强度的60~70%），避免过载导致螺纹变形或断裂。

**日常维护方法**：

- 清洁周期：根据服役环境，建议每3~6个月检查一次，每12个月进行一次全面清洁。

- 清洗剂类型：使用中性清洗剂（pH 6~8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯溶剂（如三氯乙烯）或酸性/碱性清洗剂。

- 防锈/防氧化处理：如表面出现轻微氧化，可用氧化铝细砂纸（600#以上）打磨后涂覆高温防锈油（耐温≥700℃），或在重新安装前进行钝化处理。

**常见故障及解决方法**：

1. **表面点蚀**：多由含氯介质或潮湿环境引起。解决方法：停止运行，清除腐蚀产物，打磨至金属光泽，重新钝化；如点蚀深度超过0.5mm，需更换螺栓并排查介质来源。

2. **焊缝开裂**：常见于焊后未及时热处理或焊接参数不当。解决方法：停机后打磨裂纹至完全清除，重新焊接并立即进行去应力退火；如裂纹延伸至母材，需更换部件。

3. **螺栓变形或伸长**：可能由超温或过载引起。解决方法：检查服役温度是否超过650℃，若超温需降低工况；测量螺栓长度变化，若残余伸长超过0.5%则强制报废更换，并核查预紧力是否过大。

4. **螺纹咬死**：高温下螺纹润滑失效导致。解决方法：安装前涂抹高温防卡剂（含二硫化钼或石墨，不含卤素），拆卸困难时禁止强行敲击，应使用渗透润滑剂并均匀加热至200~300℃后缓慢旋出。

## 十一、安全警示与应急处理

**高温操作安全**：

- 必须佩戴的防护装备：耐高温手套（耐温≥200℃）、防护面罩（防高温辐射及飞溅物）、阻燃服（如NOMEX材质）、安全鞋。

- 禁止触碰未冷却工件：热处理后工件表面温度可达800℃以上，必须待其冷却至室温（自然冷却或强制冷却后）方可接触，严禁徒手触碰。

- 现场灭火器类型：配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水（水遇高温工件会瞬间汽化喷溅，且可能引发爆炸或触电）。

**切割加工安全**：

- 防护面罩：激光切割或等离子切割时，必须使用遮光号≥5的防护面罩，防止强光灼伤眼睛；带锯切割时佩戴防飞溅护目镜。

- 排烟系统：切割及焊接区域必须配备局部排烟装置（如烟雾净化器），防止镍、铬等金属烟尘吸入（长期吸入可能引发呼吸道疾病及镍过敏）。

- 火花隔离：切割区域周围1.5米内清除可燃物（油布、纸箱、塑料等），地面铺设防火毯，防止火花引燃。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：发现螺栓断裂、焊缝泄漏或严重腐蚀时，立即停止设备运行，关闭上下游阀门及介质源，隔离故障区域。

- 人员防护：处理受损部件时，佩戴防酸碱手套（如丁腈手套）、防护眼镜及防尘口罩，防止接触腐蚀产物或残留介质。

- 泄漏介质中和收集：若介质为酸性（如含硫气体），使用碳酸氢钠粉末中和；若为碱性，使用稀醋酸中和；收集后的废液及固体废弃物按危险废物处理。

- 废弃物分类及处置：受损部件、废油、废清洗剂、废弃防锈油等属于HW类危险废物（代码HW08、HW12等），应密封包装并贴标签，交由有资质的危废处理公司处置，禁止随意丢弃或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于本产品的ASTM/GB标准对照表、典型工况下的使用寿命预测曲线、及现场加工指导视频链接。无论您是初次使用还是老客户需要更新资料，我们都将及时响应，确保您的加工与应用有据可依。

## 十三、购买建议

1. **应用场景匹配度**：请确认您的使用温度不超过650℃，且环境介质中不含高浓度硫、氯等腐蚀性成分。若工作温度超过700℃或需要更高耐蚀性，建议考虑Inconel 718或Hastelloy X等牌号。

2. **关键性能参数**：重点关注PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，本产品PREN≈30，适合中等腐蚀环境）、高温持久强度（650℃/300MPa下的断裂时间）、硬度（时效态HRC 30~38，过高则脆性增加，过低则强度不足）。

3. **认证要求**：如用于燃气轮机或航空发动机，需确认是否要求船级社认证（如DNV、ABS、LR）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001/AS9100体系认证。上海墨钜可提供相应认证文件及第三方检测报告。

4. **备品备件比例**：建议首次采购时按实际需求量的10~15%额外储备备品，用于定期更换及失效替换。长期使用客户可签订年度框架协议，确保批次一致性。

5. **核对质保书**：收到产品后，请核对原厂质保书是否包含完整炉批号、化学成分、力学性能、探伤结果及尺寸检验数据，并检查包装标签与质保书信息是否一致。如需第三方验证，可委托SGS或BV进行来料检测（化学成分、拉伸、硬度、超声波探伤），常规检测费用由上海墨钜承担。

## 十四、价格标准

**参考价格区间**（以2025年市场行情为参考，实际价格随镍、钼等原料价格波动）：

- 小批量试样（≤50kg）：180~260元/公斤（含时效处理及磨光交货，上浮15~20%）

- 常规批量（50kg~5吨）：120~180元/公斤（含包装、质保书、运费另计）

- 大批量（≥5吨）：100~150元/公斤（享受批量折扣5~12%）

- 特殊规格或定制锻件：按实际尺寸及加工难度报价，通常上浮20~30%

**附加费用说明**：

- 双认证（如船级社+ISO）：加收5~10元/公斤

- 第三方检测（SGS/BV）：按检测项目收费，常规三项（化分+拉伸+探伤）约2000~5000元/批次

- 定制热处理（如双时效、稳定化处理）：加收5~15元/公斤

- 急件加急费：按订单总价上浮10~20%

**批量折扣政策**：

- 单批次≥5吨：折扣5~8%

- 单批次≥10吨：折扣8~12%

- 年度框架协议（年采购量≥20吨）：折扣12~15%

**提示**：具体报价请直接联系曾先生（业务电话021-67898711，私人电话13472787990），提供牌号、规格、数量、交货状态及特种要求，我们将于2小时内出具精确订单报价及交货期（常规库存规格7~15天交货，定制规格20~45天交货）。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂超标、成分偏离、热处理组织不合格）导致失效的，上海墨钜免费更换同规格产品或按合同金额退款，不包含因使用不当、超温、超压或腐蚀介质导致的失效。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书（含推荐加工参数）、材料安全数据表MSDS（Material Safety Data Sheet，含成分、危害、应急处理信息）及推荐加工工艺规程（焊接、热处理、机加工建议）。

**技术支持**：

- 远程指导：工作日8:00~20:00，2小时内响应，通过电话、微信或邮件提供技术解答。

- 现场服务：如需工程师到场指导（如首件加工调试、焊接工艺评定），48小时内安排工程师抵达（国内范围，偏远地区72小时内），差旅费由客户承担，技术服务费前8小时免费。

**检测服务**：可安排SGS、BV等第三方检测机构进行来料复检，常规检测项目（化学成分、拉伸、硬度、超声波探伤、尺寸检验）费用由上海墨钜承担，非常规项目（如高温持久、蠕变、晶粒度、相分析）费用由客户承担或协商分摊。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保老设备维护备件不断供。如有特殊需求（如特定批次成分微调），可启动“定制化精炼”服务，周期约30~45天。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案（包括失效分析、更换方案或技术改进建议）。我们承诺对每一例质量反馈进行闭环跟踪，直至客户满意。
