# Incoloy800 铁镍铬耐热合金裂解管产品介绍

## 一、产品概述与适用范围

本产品属于铁镍铬系耐热合金，典型牌号为Incoloy800（UNS N08800）。该合金是一种以铁为基体，添加镍、铬元素并控制碳、铝、钛含量的固溶强化型耐热合金，主要适用于高温氧化性、渗碳性及中等腐蚀性环境。使用温度范围通常在600℃至1000℃之间，短时使用可达1100℃。核心优势包括：1）优异的高温抗氧化性能，在1000℃以下可形成致密氧化铬保护膜；2）良好的抗渗碳与抗硫化能力，适用于烃类裂解及合成气环境；3）中等强度与良好塑性兼备，便于冷热加工成形；4）组织稳定性高，长期高温服役不易析出有害相；5）焊接性能优良，无需焊后热处理即可获得可靠接头。该产品特别适用于裂解炉管、转化炉管及高温换热器管束等关键部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及氩氧脱碳（AOD）等先进设备，可严格控制合金成分与纯净度。全流程严格执行ASTM B407、GB/T 15007等国内外标准，每批次产品均实现从冶炼、热加工、冷加工到成品检验的全流程可追溯，确保产品性能稳定可靠。

## 三、核心功能

1. **耐高温氧化功能**：在900℃至1000℃的空气环境中，合金表面生成致密的Cr₂O₃氧化膜，氧化增重率低于0.1 mg/cm²·h（典型值，以实际产品质保书为准），有效阻止基体进一步氧化。

2. **抗渗碳与抗硫化功能**：在烃类裂解气氛（含H₂、CH₄、H₂S等）中，合金表面形成的氧化膜可显著延缓碳渗入与硫化物侵蚀，使用寿命较普通不锈钢提高3至5倍。

3. **高温强度保持功能**：在800℃时，抗拉强度仍可保持不低于200 MPa（典型值，以实际产品质保书为准），满足裂解管在高温高压工况下的结构承载需求。

4. **冷热加工成形功能**：合金在固溶状态下塑性良好，可进行冷弯、冷轧及热挤压、热穿孔等加工，成品管材的尺寸精度与表面质量满足API或ASTM标准要求。

5. **焊接接头可靠性功能**：采用同材质或ERNiCr-3填充金属进行TIG或MIG焊接，焊缝金属与母材具有相近的抗氧化与抗渗碳性能，接头强度系数不低于90%。

## 四、技术特点

**合金设计思路**：Incoloy800的合金设计基于Fe-32Ni-21Cr体系，镍含量约32%用于稳定奥氏体组织并提高抗渗碳能力，铬含量约21%保证高温抗氧化性能。铝和钛的添加（总量约0.5%）可形成细小弥散的γ'相（Ni₃AlTi），在高温服役中提供附加强化。碳含量控制在0.10%以下，以减少晶界碳化物析出，改善焊接与加工性能。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM可有效去除氮、氢、氧等有害气体及挥发性杂质，ESR进一步降低硫、磷含量并细化铸态组织，确保合金纯净度（如硫含量≤0.015%，磷含量≤0.030%）。

**热处理制度**：标准固溶处理温度为980℃至1050℃，保温时间按壁厚每毫米1至2分钟计算，然后水淬或快速空冷。固溶处理可使碳化物充分溶解，获得均匀的单相奥氏体组织。对于特殊要求，可进行稳定化处理（870℃至900℃保温2至4小时，空冷），以降低晶间腐蚀敏感性。

**显微组织控制**：固溶态组织为单一奥氏体，晶粒度控制在4至7级（ASTM E112标准）。长期高温服役后，晶界可能出现少量M₂₃C₆型碳化物（以铬为主的碳化物），但通过合理控制碳含量与铝钛比，可避免有害相（如σ相）的大量析出。δ相（铁素体相）含量通常控制在5%以下。

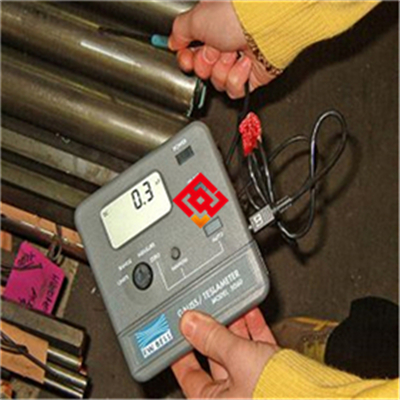

**无损检测及质量保证**：所有管材均进行超声波探伤（UT）按ASTM E213标准，壁厚方向灵敏度不低于Φ0.8mm平底孔当量。同时进行涡流探伤（ET）按ASTM E309标准，检测表面及近表面缺陷。液体渗透检测（PT）用于管端及焊缝区域。每批次产品均附带光谱分析报告，确保化学成分符合标准要求。

## 五、应用领域

- **石油化工行业**：用于乙烯裂解炉辐射段炉管及对流段预热管，承受高温烃类裂解气氛的腐蚀与渗碳。

- **合成氨与制氢行业**：用于一段转化炉的转化管及集气管，在800至950℃下输送含氢、一氧化碳及水蒸气的工艺气体。

- **煤化工行业**：用于煤气化装置的高温合成气冷却器管束，耐受含硫、含氯的还原性气氛。

- **热处理行业**：用于连续退火炉的辐射管及马弗罐，在1000℃以下长期服役。

- **环保行业**：用于垃圾焚烧发电厂的过热器管，抵抗高温氯腐蚀与飞灰冲蚀。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳(C)≤0.10%；硅(Si)≤1.00%；锰(Mn)≤1.50%；磷(P)≤0.030%；硫(S)≤0.015%；镍(Ni)30.0-35.0%；铬(Cr)19.0-23.0%；铝(Al)0.15-0.60%；钛(Ti)0.15-0.60%；铜(Cu)≤0.75%；铁(Fe)余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm≥520 MPa；屈服强度Rp0.2≥210 MPa；延伸率A≥30%；硬度≤187 HBW；冲击功（KV2）≥60 J（20℃）。

**高温力学性能（800℃典型值，以实际产品质保书为准）**：

抗拉强度Rm≥200 MPa；屈服强度Rp0.2≥110 MPa；延伸率A≥35%。

**物理性能**：

密度7.95 g/cm³；熔点范围1350-1400℃；热导率（20℃）11.5 W/(m·K)，（500℃）18.0 W/(m·K)；电阻率（20℃）0.95 μΩ·m；线膨胀系数（20-800℃）17.5×10⁻⁶/K；弹性模量（20℃）196 GPa。

**耐腐蚀/高温性能**：

高温氧化增重率（1000℃×100h）≤0.15 mg/cm²·h；抗渗碳深度（950℃×200h，CH₄/H₂=10:1气氛）≤0.10 mm；临界点蚀温度（CPT，按ASTM G48方法E）≥25℃（典型值）；高温持久强度（800℃/1000h）≥45 MPa（典型值）。

**产品规格范围**：

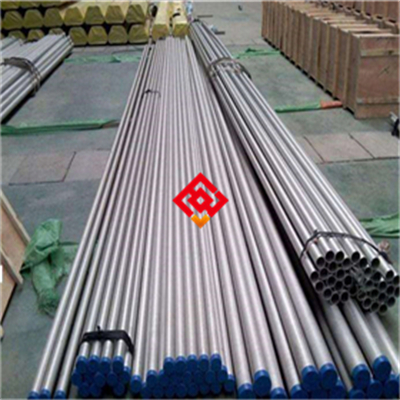

裂解管外径Φ12-219 mm，壁厚1.5-20 mm，长度3-12 m。可供应无缝管（冷轧/热轧）及焊接管。其他规格可协商定制。

**交货状态**：

固溶处理+酸洗表面。管材内外表面经酸洗钝化处理，表面粗糙度Ra≤3.2 μm。可应要求提供磨光或抛光表面。

**批次溯源码解读**：

编码规则示例：MJ-800-202503-A012-HT01-Φ89×6。其中“MJ”代表上海墨钜；“800”代表牌号Incoloy800；“202503”代表生产年月（2025年3月）；“A012”代表炉号（A012炉次）；“HT01”代表热处理批号（01批次）；“Φ89×6”代表规格（外径89mm壁厚6mm）。原厂质保书可通过编码向上海墨钜索取，质保书包含化学成分、力学性能、探伤报告、尺寸检验及热处理记录。

## 七、注意事项

1. 避免在550℃至750℃温度区间长期服役，该区间易导致晶界M₂₃C₆碳化物连续析出，降低冲击韧性并增加晶间腐蚀敏感性。

2. 禁止在含高浓度氯离子（如Cl⁻>200 ppm）的湿态环境中使用，否则可能引发点蚀或应力腐蚀开裂。

3. 焊接后若需进行酸洗钝化，必须使用不含氯离子的酸洗液（如硝酸+氢氟酸混合液），焊后24小时内完成酸洗。

4. 冷加工（如冷弯、冷轧）后若变形量超过15%，必须进行中间退火（980℃×30min，空冷），以避免加工硬化导致开裂。

5. 管材表面严禁出现深度超过0.1mm的划伤或凹坑，否则在高温服役中可能成为裂纹源，导致早期失效。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-20℃至+50℃；相对湿度上限65%；管材应放置在木制或橡胶垫材上，距地面高度≥200 mm；禁止与酸、碱、重金属粉末、氯化物盐类等腐蚀性物质混存。

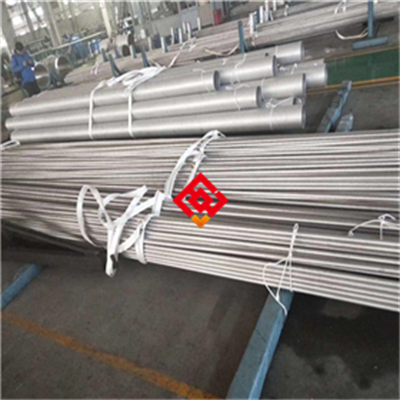

**包装规范**：管材两端用塑料端盖封口，外表面缠绕防锈纸和聚乙烯薄膜，内放干燥剂（硅胶包），最外层采用木箱或编织袋包装。木箱内壁衬泡沫板，防止运输中磕碰。

**运输注意事项**：管材在运输车辆上应水平放置并用尼龙带或帆布带固定，禁止使用钢丝绳直接捆扎。运输途中必须覆盖防水篷布，防止雨淋及暴晒。吊装时使用尼龙吊带或专用管夹，严禁钢丝绳直接接触管表面。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用金属钩吊装。

## 九、加工操作规范

**切割**：

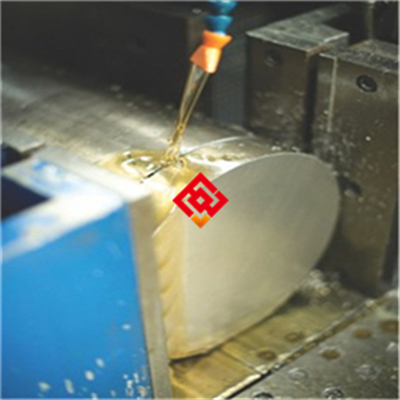

推荐方法：带锯切割（适用于壁厚≤10 mm，锯条齿距4-6 TPI）；等离子切割（适用于壁厚>10 mm，电流150-300 A，切割速度200-500 mm/min）；激光切割（适用于精密加工，功率2-6 kW，辅助气体为氮气或压缩空气）；水刀切割（适用于薄壁管，压力300-400 MPa）。

切割后必须用锉刀或砂轮打磨去除毛刺及热影响区氧化皮，打磨后表面粗糙度Ra≤6.3 μm。

注意事项：切割区域严禁使用含硫或含氯的切削液，应使用纯水基冷却液。

禁止使用普通砂轮片（氧化铝或碳化硅）进行切割，因其易导致表面污染及微裂纹。

**焊接**：

推荐方法：钨极氩弧焊（TIG）或熔化极惰性气体保护焊（MIG）。

填充金属牌号：ERNiCr-3（AWS A5.14）或同材质Incoloy800焊丝。

焊接参数：TIG焊接电流80-180 A（直流正接），电压12-18 V，焊接速度100-200 mm/min；MIG焊接电流150-300 A，电压22-28 V，焊接速度200-400 mm/min。

层间温度：≤150℃。

保护气体：高纯氩气（纯度≥99.99%），流量10-20 L/min；背面保护气体流量5-10 L/min。

焊后热处理：一般无需焊后热处理，但若壁厚≥12 mm或焊接残余应力较大，可进行去应力退火（870℃×1h，空冷）。

注意事项：焊前必须清除坡口及两侧20 mm范围内的油污、氧化皮及水分，可采用丙酮擦拭。

禁止使用含硫或含氯的清洗剂；禁止在风速>2 m/s的环境中施焊（需搭防风棚）。

**热处理**：

固溶温度：980-1050℃，保温时间按壁厚每毫米1-2分钟计算，水淬或快速空冷。

稳定化处理（可选）：870-900℃，保温2-4小时，空冷。

去应力退火：870℃×1h，空冷。

注意事项：加热炉内气氛应保持中性或微氧化性，避免渗碳或渗氮；水淬时管材应完全浸入水中，水温≤40℃。

禁止采用炉冷方式冷却固溶处理后的管材，否则会导致碳化物沿晶界析出。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质：推荐使用同材质Incoloy800或Incoloy825法兰及紧固件，避免使用普通碳钢或低合金钢连接件，以防电化学腐蚀。

密封垫片选型：应选用不含卤素（氟、氯、溴）的垫片，如膨胀石墨垫片（不含氯离子）或陶瓷纤维垫片；禁止使用含聚四氟乙烯（PTFE）的垫片，因其在高温下可能释放氟离子导致应力腐蚀。

安装后的酸洗钝化：管束安装完成后，应进行整体酸洗钝化处理（硝酸10-15%+氢氟酸1-3%，温度40-60℃，时间20-30分钟），然后用去离子水冲洗至中性，干燥后涂防锈油。

**日常维护方法**：

清洁周期：每3至6个月进行一次外观检查及清洁。

清洗剂类型：使用中性或弱碱性清洗剂（pH值7-9），禁止使用含氯、含硫或含氟的清洗剂；对于顽固污渍，可采用蒸汽清洗或高压水清洗（压力≤10 MPa）。

防锈/防氧化处理：短期停用（≤30天）时，管材表面涂防锈油；长期停用（>30天）时，应充氮气保护（氮气纯度≥99.5%），并封闭管口。

**常见故障及解决方法**：

1. 表面点蚀：若发现管材表面出现针孔状腐蚀点，应立即隔离该管段，分析介质中氯离子含量及pH值。解决方法：降低氯离子浓度至≤50 ppm，或提高介质pH值至8-10；严重时更换管段。

2. 焊缝开裂：若焊缝区域出现纵向或横向裂纹，应停止运行并取样分析。可能原因：焊接热输入过大、层间温度过高或填充金属不匹配。解决方法：按焊接工艺规范重新焊接，必要时进行焊后热处理。

3. 管材变形：若管材在高温服役中出现弯曲或鼓包，应检查运行温度是否超过设计值，或管内结焦导致局部过热。解决方法：调整工艺参数，清除管内结焦物；变形严重时更换管段。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）及阻燃服（材质为芳纶或玻璃纤维）。禁止触碰未冷却工件（表面温度可能超过500℃），应在工件冷却至80℃以下后方可接触。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑灭金属火灾。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号≥10，适用于等离子/激光切割），并确保排烟系统运行正常（排风量≥20 m³/min）。切割区域周围应设置火花隔离帘（材质为阻燃帆布），禁止在切割区域存放易燃物（如油布、纸箱等）。

**产品损坏或腐蚀后的应急处理**：

1. 停机隔离：一旦发现管材泄漏或断裂，应立即关闭上下游阀门，隔离故障段，并排空管内介质。

2. 切断介质源：若泄漏介质为高温烃类或氢气，应立即切断气源并启动紧急泄放系统。

3. 人员防护：应急处理人员必须佩戴自给式呼吸器（SCBA）及防酸防碱防护服，避免接触泄漏介质。

4. 泄漏介质中和与收集：对于酸性介质（如含H₂S），可用石灰水或碳酸氢钠溶液中和；对于碱性介质，可用稀醋酸中和。泄漏物应收集至专用容器中，严禁排入下水道。

5. 废弃物分类与处置：受污染的管材、垫片及吸附材料属于危险废物（HW类，如HW06有机溶剂废物或HW34废酸），应按照当地环保法规分类收集，并交由有资质的处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Incoloy800裂解管时，建议从以下方面评估匹配度：

1. 应用场景匹配度：确认服役温度范围、介质成分（是否含硫、氯、氢等）、压力等级是否与产品设计参数吻合。

2. 关键性能参数：核对PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，Incoloy800典型PREN约22），高温持久强度（如800℃/1000h持久强度≥45 MPa），以及蠕变断裂寿命（可要求提供蠕变报告）。

3. 认证要求：根据项目需求确认是否需要船级社认证（如DNV、ABS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证。

4. 备品备件比例：建议按总用量的10-15%储备同批次备件，以便在运行中快速更换。

建议用户在收货后核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）验证化学成分、力学性能及探伤结果，确保产品符合合同要求。

## 十四、价格标准

Incoloy800裂解管的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间如下：

- 标准规格（Φ89×6 mm，固溶+酸洗）：约120-180元/公斤（人民币，含税，以下同）。

- 小批量试样（≤100公斤）：价格上浮15-20%，约140-220元/公斤。

- 大批量采购（≥5吨）：可享5-12%折扣，约105-170元/公斤。

- 附加技术要求：如需双认证（如船级社+第三方检测），加价10-15%；如需定制热处理（如稳定化处理），加价5-10%；如需提供蠕变报告（含1000小时试验），加价20-30%。

具体报价请联系曾先生获取精确订单报价，报价有效期15天。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏离、夹杂、裂纹等）导致失效的，上海墨钜免费更换或退款，并承担相应的运输及检测费用。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：收到客户咨询后24小时内提供远程指导（电话/视频）；如需现场服务，48小时内安排工程师抵达现场协助解决加工或使用问题。

- **检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规项目（化学成分、力学性能、硬度）费用由上海墨钜承担；非常规项目（如蠕变试验、高温持久试验）双方协商分担。

- **备品保障**：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户备件供应不中断。

- **售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案及时间节点。
