# HAYNES 230 镍基耐超高温合金板材与卷板产品介绍

## 一、产品概述与适用范围

HAYNES 230 是一种以镍为基体、通过固溶强化和碳化物强化相结合的耐超高温合金，属于镍基高温合金大类。该合金典型牌号为 HAYNES 230（UNS N06230），专为在极端高温环境下长期服役而设计。其最高使用温度可达 1150 摄氏度，在 980 摄氏度以下具有优异的抗氧化和抗渗碳能力，在 1050 摄氏度以下仍能保持较高的强度水平。核心优势包括：第一，出色的高温抗氧化性能，氧化增重率极低，可抵抗循环氧化和热冲击；第二，优异的高温持久强度，在 900 摄氏度至 1100 摄氏度范围内优于同类镍基合金；第三，良好的热稳定性和组织稳定性，长期服役后不产生有害脆性相；第四，优异的抗热疲劳和抗蠕变能力，适用于频繁启停的热工设备；第五，良好的冷热加工性能，可生产板材、卷板、棒材、管材等多种规格。该产品特别适用于炉胆、辐射管、高温换热器、航空发动机燃烧室等对耐超高温和抗热疲劳有严格要求的部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司供应，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）以及精密轧制生产线，严格执行 ASTM B435、ASTM B572 等国际标准以及 GB/T 14992 国家标准。公司对每一批次产品实施全流程工艺可追溯管理，从原材料入库到成品出厂均建立完整的质量档案，确保产品性能的稳定性和一致性。

## 三、核心功能

HAYNES 230 镍基耐超高温合金具备以下核心功能：

第一，耐超高温氧化功能。在 980 摄氏度至 1150 摄氏度的空气中连续暴露 1000 小时后，氧化增重率低于 0.5 毫克每平方厘米，表面形成致密的 Cr2O3 和 Al2O3 复合氧化膜，有效阻止氧和硫的进一步渗透。

第二，抗高温渗碳与渗氮功能。在含碳气氛（如甲烷、丙烷裂解环境）中，该合金的渗碳速率仅为普通 310S 不锈钢的十分之一，适用于化工裂解炉管和热处理炉马弗罐。

第三，高持久强度与抗蠕变功能。在 900 摄氏度、100 兆帕应力条件下，持久寿命超过 500 小时；在 1000 摄氏度、50 兆帕应力条件下，持久寿命仍可达 200 小时以上，远优于 Inconel 617 和 Inconel 625。

第四，良好的热疲劳与热冲击抗力。该合金在 20 摄氏度至 1100 摄氏度的循环热冲击测试中，经过 300 次循环后未出现宏观裂纹，适用于炉胆和辐射管等承受频繁温度波动的部件。

第五，优异的加工成形性。该合金在固溶状态下具有较低的加工硬化速率，可进行冷轧、冷弯、冲压等成形操作，同时也可进行热轧和热锻，热加工温度范围为 1050 摄氏度至 1200 摄氏度。

## 四、技术特点

### 合金设计思路

HAYNES 230 的合金设计以镍为基体，通过添加约 22% 的铬（Cr）提供高温抗氧化和抗腐蚀能力，加入约 14% 的钨（W）进行固溶强化，显著提高高温强度。同时，控制碳含量在 0.05% 至 0.15% 之间，形成弥散分布的 M6C 和 M23C6 型碳化物（M 代表金属元素如钨、铬、钼等），这些碳化物在晶界和晶内析出，有效阻碍晶界滑移和位错运动，从而提高蠕变强度。此外，添加少量铝（Al）和钛（Ti）以形成稳定的氧化物，进一步改善抗氧化性能。

### 冶炼工艺

该合金采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺。首先在真空感应炉中精确控制合金成分，去除有害气体和低熔点杂质；随后通过电渣重熔进一步净化组织，降低硫、氧、氢含量，使非金属夹杂物控制在 1.0 级以下（按 ASTM E45 标准），确保材料的纯净度和致密性。

### 热处理制度

标准热处理为固溶处理，温度范围为 1175 摄氏度至 1230 摄氏度，保温时间根据截面厚度确定（每 25 毫米厚度保温 1 小时），随后快速水淬或空冷。固溶处理使碳化物充分溶解，获得均匀的奥氏体组织。对于需要更高蠕变强度的应用，可进行稳定化处理，即在 870 摄氏度至 980 摄氏度保温 4 至 8 小时，促进细小碳化物析出。

### 显微组织控制

经固溶处理后，该合金的显微组织为单相奥氏体，晶粒度控制在 4 至 7 级（按 ASTM E112 标准）。通过控制固溶温度和冷却速度，可抑制有害的 Laves 相和 sigma 相析出。对于长期高温服役的部件，通过稳定化处理使碳化物均匀分布在晶界和晶内，避免晶界贫铬现象，确保组织的长期稳定性。

### 无损检测及质量保证

每批次产品均进行超声波探伤（UT），检测标准按 ASTM A435 或 GB/T 4162，确保内部无超过 1.0 毫米的缺陷。表面采用液体渗透检测（PT），按 ASTM E165 标准执行，确保无裂纹、折叠等表面缺陷。化学成分采用直读光谱仪和碳硫分析仪进行逐炉分析，力学性能按 ASTM E8 标准进行拉伸测试。每一件产品均附有原厂质保书，详细记录冶炼炉号、热处理批号、化学成分、力学性能及探伤结果。

## 五、应用领域

HAYNES 230 镍基耐超高温合金广泛应用于以下行业及典型部件：

- 工业炉行业：用于制造炉胆、辐射管、马弗罐、退火炉内衬板、热处理炉底板，在 1000 摄氏度以上长期稳定运行。

- 石油化工行业：用于乙烯裂解炉管、转化炉管、高温换热器，抵抗渗碳和高温氧化。

- 航空发动机：用于燃烧室衬套、火焰稳定器、涡轮后框架，在 900 摄氏度至 1100 摄氏度承受热疲劳和燃气腐蚀。

- 燃气轮机行业：用于过渡段、隔热屏、排气扩散器，抵抗高温蠕变和热冲击。

- 垃圾焚烧发电：用于焚烧炉内衬板、过热器管，抵抗高温氯腐蚀和热疲劳。

- 核能行业：用于高温气冷堆的堆芯支撑构件和热交换器，在高温惰性气氛中保持结构稳定性。

## 六、产品详细参数

### 化学成分（重量百分比，典型值，以实际质保书为准）

镍（Ni）：余量（约 57% 至 62%）；铬（Cr）：20.0 至 24.0；钨（W）：13.0 至 15.0；钼（Mo）：1.0 至 3.0；铁（Fe）：不超过 3.0；碳（C）：0.05 至 0.15；铝（Al）：0.20 至 0.50；钛（Ti）：0.10 至 0.50；钴（Co）：不超过 5.0；锰（Mn）：0.30 至 1.0；硅（Si）：0.25 至 0.75；磷（P）：不超过 0.030；硫（S）：不超过 0.015；硼（B）：0.001 至 0.010；镧（La）：0.005 至 0.050。

### 力学性能（室温典型值，以实际质保书为准）

抗拉强度：不小于 760 兆帕（MPa）；屈服强度（0.2% 偏移）：不小于 310 兆帕；延伸率：不小于 40%；硬度：布氏硬度（HBW）不超过 280。高温力学性能（900 摄氏度）：抗拉强度不小于 350 兆帕，屈服强度不小于 200 兆帕，延伸率不小于 50%。高温持久强度（1000 摄氏度、100 小时）：不小于 30 兆帕。

### 物理性能（典型值，以实际质保书为准）

密度：8.97 克每立方厘米（g/cm³）；熔点：1350 摄氏度至 1420 摄氏度；热导率（20 摄氏度）：8.9 瓦每米每开（W/(m·K)），（1000 摄氏度）：24.5 瓦每米每开；电阻率（20 摄氏度）：1.18 微欧米（μΩ·m）；线膨胀系数（20 至 1000 摄氏度）：15.8 乘以 10 的负 6 次方每开（10⁻⁶/K）；弹性模量（20 摄氏度）：214 吉帕（GPa），（1000 摄氏度）：130 吉帕。

### 耐腐蚀与高温性能指标

临界点蚀温度（CPT）在 6% 三氯化铁溶液中测试：不低于 60 摄氏度；高温氧化速率（1000 摄氏度、500 小时）：氧化增重率小于 0.3 毫克每平方厘米；高温渗碳深度（1050 摄氏度、200 小时、甲烷气氛）：小于 0.1 毫米；导电率（20 摄氏度）：约 1.5% 国际退火铜标准（IACS）。

### 产品规格范围

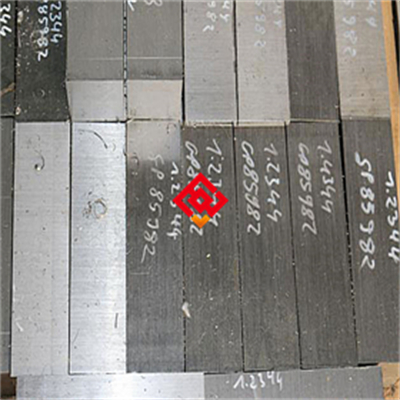

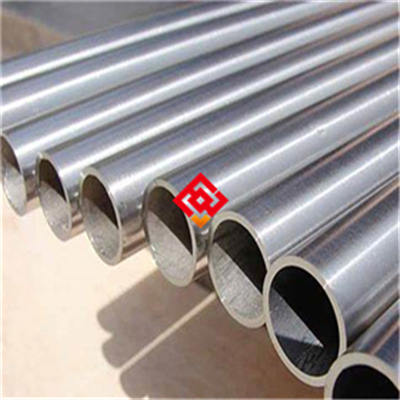

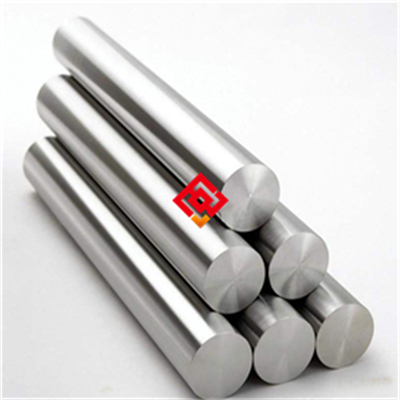

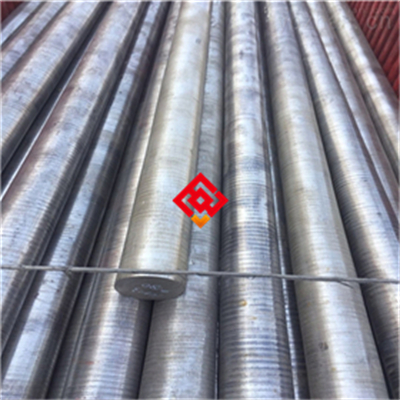

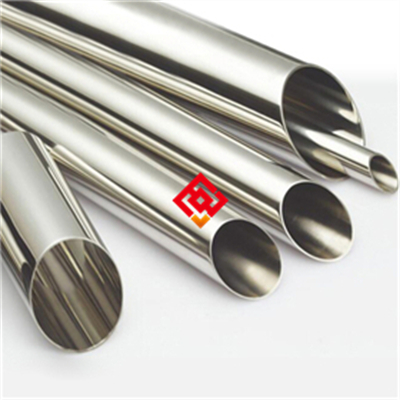

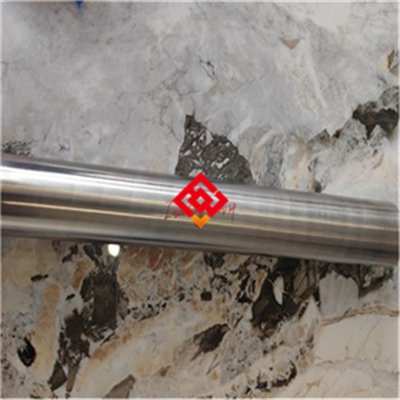

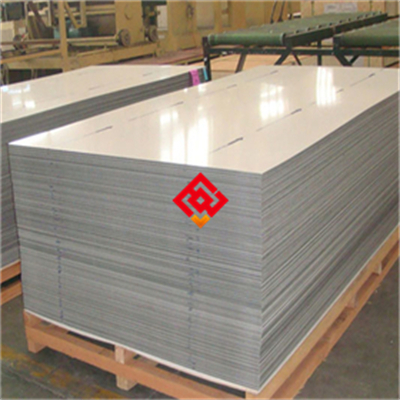

板材：厚度 1.0 毫米至 50 毫米，宽度 600 毫米至 2000 毫米，长度 1000 毫米至 6000 毫米；卷板：厚度 0.5 毫米至 3.0 毫米，宽度 600 毫米至 1250 毫米；棒材：直径 6 毫米至 300 毫米；管材：外径 10 毫米至 219 毫米，壁厚 1.0 毫米至 20 毫米；锻件：按图纸定制，单件重量不超过 2000 公斤；丝材：直径 0.5 毫米至 8.0 毫米。可提供零切服务，最小起订量为单张板材或单根棒材。

### 交货状态

板材和卷板：固溶处理态，表面经酸洗或磨光处理；棒材：固溶处理态，表面经车光或磨光；管材：固溶处理态，内外表面酸洗；锻件：固溶处理态或按客户要求进行固溶加时效处理。

### 批次溯源码解读

每件产品均标记批次溯源码，编码规则如下：MJ-230-年月-炉号-热处理批号-规格代码。例如：MJ-230-2403-5678-HT01-PL10，其中“MJ”代表上海墨钜，“230”代表牌号，“2403”代表2024年3月生产，“5678”为熔炼炉号，“HT01”为热处理批号，“PL10”代表厚度10毫米板材。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

第一，避免在 650 摄氏度至 850 摄氏度的温度区间长期服役。该温度区间为碳化物和金属间化合物的析出敏感区，长时间停留可能导致晶界析出连续碳化物膜，降低冲击韧性和抗腐蚀能力。若必须在此温度区间使用，建议进行稳定化处理。

第二，禁止接触含硫或含铅的高温气氛。该合金在高温下对硫和铅敏感，硫化物和铅化物会沿晶界渗透，导致晶间脆化和加速氧化。在含硫燃料或含铅涂料环境中使用时，需增加防护涂层。

第三，焊接后必须进行固溶处理或去应力处理。焊接热影响区会产生残余应力和碳化物析出，若不进行后热处理，在高温服役时可能发生应力松弛导致变形或开裂。推荐焊后加热至 1175 摄氏度进行固溶处理，然后快速冷却。

第四，加工硬化倾向明显，冷加工后需进行中间退火。该合金在冷轧、冷弯等冷加工过程中加工硬化速率较高，当变形量超过 15% 时，应进行中间退火（1175 摄氏度，每 25 毫米厚度保温 1 小时，空冷），以避免开裂。

第五，表面划伤和凹坑会显著降低高温疲劳寿命。在搬运、加工和安装过程中，应使用软质垫材（如橡胶垫或木板）保护表面，禁止使用钢丝刷或铁锤直接敲击。任何深度超过 0.1 毫米的划伤均应打磨光滑并酸洗钝化。

## 八、存储与运输指南

### 存储环境要求

存储温度范围为 5 摄氏度至 40 摄氏度，相对湿度不超过 60%。产品应放置在干燥、通风的库房内，地面铺设木质垫板或橡胶垫，距地面高度不低于 20 厘米。禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）以及含卤素化合物（如含氯溶剂）混存，以免发生电化学腐蚀或应力腐蚀。

### 包装规范

板材和卷板采用塑料薄膜包裹，内放干燥剂（硅胶或分子筛），外层用木箱或钢带加固，木箱内壁衬垫泡沫板。棒材和管材采用编织袋或塑料管套保护，两端用塑料堵头密封，防止异物进入。所有包装外表面粘贴防潮标签和产品标识牌，注明牌号、规格、炉号、重量及生产日期。

### 运输注意事项

运输过程中应使用封闭式车厢或集装箱，做好防雨、防暴晒措施。产品在车厢内应固定牢固，使用尼龙捆扎带或钢带，避免在运输中发生滑动或碰撞。吊装时使用吊带或专用夹具，禁止钢丝绳直接接触产品表面，以免产生压痕或划伤。明确禁止以下行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或翻滚产品。

## 九、加工操作规范

### 切割

推荐采用等离子切割、激光切割或带锯切割。等离子切割推荐参数：电流 200 至 400 安培，切割速度 1.0 至 2.5 米每分钟，保护气体为氩气（纯度 99.99%）。激光切割推荐功率 4 至 6 千瓦，切割速度 0.5 至 1.5 米每分钟。切割后边缘应使用砂轮打磨去除氧化皮和热影响区，打磨后表面粗糙度 Ra 不超过 3.2 微米。禁止使用普通碳化硅砂轮片，推荐使用氧化铝或陶瓷砂轮片。注意事项：切割过程中会产生高温烟尘，必须配备排烟系统和防护面罩。详细操作示意图及参数表请向上海墨钜索取说明书。

### 焊接

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属推荐使用 HAYNES 230 同材质焊丝（牌号 ERNiCrWMo-1）。焊接电流：TIG 为 80 至 150 安培，MIG 为 150 至 250 安培；焊接电压：TIG 为 10 至 15 伏，MIG 为 20 至 30 伏；焊接速度：100 至 200 毫米每分钟。层间温度控制在 100 摄氏度以下，保护气体为氩气（纯度 99.999%），流量 15 至 25 升每分钟。焊后必须进行固溶处理（1175 摄氏度，保温 1 小时，水淬）或去应力处理（870 摄氏度，保温 4 小时，炉冷）。注意事项：焊接前必须清除焊接区域的油污、氧化皮和水分，禁止使用含氯溶剂清洗。禁止在风速大于 2 米每秒的环境中焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶处理：温度 1175 摄氏度至 1230 摄氏度，保温时间按每 25 毫米厚度保温 1 小时计算，冷却方式为水淬或快速空冷。时效处理（如需）：温度 760 摄氏度至 870 摄氏度，保温 4 至 8 小时，空冷。去应力退火：温度 870 摄氏度，保温 2 至 4 小时，炉冷至 500 摄氏度以下再空冷。注意事项：热处理炉内气氛应为中性或微氧化性，禁止使用还原性气氛（如氢气），以免引起渗氢脆化。加热和冷却速度应均匀，薄壁件（厚度小于 5 毫米）禁止水淬，应采用空冷以防变形。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质推荐使用同级别镍基合金（如 HAYNES 230 或 Inconel 625），避免使用碳钢或不锈钢连接件，因热膨胀系数差异可能导致高温下松动或应力集中。密封垫片应选用无卤素、无硫的陶瓷纤维垫片或石墨垫片，禁止使用含氯的聚四氟乙烯垫片。安装后应进行酸洗钝化处理，使用硝酸和氢氟酸混合溶液（体积比 10:1）在 50 摄氏度浸泡 30 分钟，然后用去离子水彻底冲洗并干燥，以恢复表面氧化膜。

### 日常维护方法

清洁周期：每 3 至 6 个月进行一次表面清洁。清洗剂推荐使用中性清洗剂（pH 值 6 至 8）或不含氯的碱性清洗剂，禁止使用盐酸、硫酸或含氯漂白剂。清洁后用软布擦干，对于长期停用的设备，应涂抹防锈油进行保护。高温服役部件每 12 个月应进行一次壁厚检测和表面着色探伤，评估氧化减薄和裂纹情况。

### 常见故障及解决方法

故障现象一：表面点蚀。原因多为表面存在氯离子污染或氧化膜破损。处理方法：打磨去除点蚀区域，重新进行酸洗钝化，并检查使用环境中氯离子浓度是否超标。

故障现象二：焊缝开裂。原因多为焊接后未进行热处理或层间温度过高。处理方法：清除开裂焊缝，重新焊接并严格控制层间温度，焊后进行固溶处理。若开裂为应力腐蚀裂纹，需检查介质中是否含硫或氯。

故障现象三：变形或翘曲。原因多为加热或冷却不均匀，或安装时未预留膨胀间隙。处理方法：在 870 摄氏度进行去应力退火，并校正变形。重新安装时，在固定端预留 0.5% 至 1.0% 的膨胀间隙。

## 十一、安全警示与应急处理

### 高温操作安全

在高温工况下操作或检修时，必须佩戴耐高温手套（耐温不低于 300 摄氏度）、面罩和阻燃服。禁止在未冷却条件下触碰工件，工件表面温度降至 200 摄氏度以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水扑灭高温金属火灾，因水遇高温金属会瞬间汽化引发爆炸。

### 切割加工安全

进行等离子切割或激光切割时，必须佩戴防护面罩（遮光号不低于 10 号），切割区域应设置排烟系统，及时排除金属烟尘和有害气体（如臭氧、氮氧化物）。切割火花应设置隔离挡板，防止引燃周围可燃物。操作人员应佩戴防尘口罩和耳塞。

### 产品损坏或腐蚀后的应急处理

一旦发现产品发生严重腐蚀或开裂导致介质泄漏，应立即停机并隔离泄漏区域。操作人员必须穿戴防酸服、防碱手套和护目镜，切断介质源并进行泄压处理。对于泄漏的高温气体或液体，应使用惰性气体（如氮气）吹扫稀释，并用沙土或吸附材料进行收集，禁止直接用水冲洗。废弃物应分类收集，沾染腐蚀性介质的废料按危险废物（HW 类）处理，委托有资质的环保公司进行处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择 HAYNES 230 产品时，建议客户从以下方面进行匹配：首先，确认应用场景的温度范围和介质环境，若服役温度超过 1100 摄氏度或存在强渗碳气氛，HAYNES 230 是理想选择；若需要更高的导电率，可考虑铜合金。其次，关注关键性能参数，如高温持久强度（1000 摄氏度、100 小时不低于 30 兆帕）、PREN 值（耐点蚀当量，该合金 PREN 值约为 45）以及氧化增重率。第三，确认认证要求，如航空领域需提供 NADCAP 认证，化工领域需 NACE MR0175 认证，船用需 DNV 或 CCS 船级社认证。第四，建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如 SGS 或 BV）以验证化学成分和力学性能。对于关键部件，建议购买备品备件，备件比例按 10% 至 20% 配比。

## 十四、价格标准

HAYNES 230 镍基耐超高温合金产品的参考价格区间如下：板材（厚度 1.0 至 10 毫米）：每公斤 350 至 550 元；卷板（厚度 0.5 至 3.0 毫米）：每公斤 400 至 600 元；棒材（直径 6 至 100 毫米）：每公斤 380 至 580 元；管材：每公斤 450 至 700 元；锻件：按实际重量和加工复杂度报价，通常每公斤 500 至 800 元。采购数量超过 5 吨可享受 5% 至 12% 的批量折扣。小批量试样（单批次小于 50 公斤）价格上浮 15% 至 20%。附加技术要求如双认证（船级社加 NACE）、第三方检测（SGS 或 BV）以及定制热处理，将根据实际费用另行加价。具体报价请致电曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起 12 个月。因材料内在质量缺陷（如夹杂物超标、成分偏差、热处理不当）导致产品在正常使用条件下失效的，上海墨钜承诺免费更换或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。技术支持：提供 24 小时内远程技术指导；如需现场服务，48 小时内工程师抵达客户现场。检测服务：可安排 SGS、BV 等第三方检测机构进行复检，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。备品保障：该产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户后续维护需求。售后响应：质量问题 2 小时内回复，48 小时内出具初步处理方案。
