Hastelloy G30 高铬耐磷酸 厂家直供 焊管 提供焊接工艺报告

# Hastelloy G30 高铬耐磷酸 厂家直供 焊管 提供焊接工艺报告

## 一、产品概述与适用范围

Hastelloy G30 属于镍基合金大类，典型牌号为 UNS N06030，是一种高铬含量、专门针对强氧化性酸环境设计的耐腐蚀合金。该合金的主要特性在于其极高的铬含量（约30%）以及添加了钴、钨、铜等元素，使其在磷酸、硝酸、硫酸等强氧化性介质中表现出卓越的耐腐蚀性能。Hastelloy G30 的使用温度范围覆盖从低温至约650℃，在湿法磷酸生产环境中表现尤为突出。核心优势包括：第一，在磷酸溶液中具有极低的腐蚀速率，尤其耐磷酸中氟离子和氯离子的侵蚀；第二，在硝酸和混合酸中抗晶间腐蚀和点蚀能力优异；第三，具有良好的热稳定性和焊接性能，焊管成型后无需强制热处理即可保持耐蚀性；第四，在高温氧化性气氛中抗氧化起皮性能良好；第五，综合力学性能均衡，适合制造化工设备中的关键承压部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产制造，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼、电渣重熔及精密冷轧焊管生产线。公司严格执行ASTM B619、B622及GB/T 15007等标准，全流程工艺可追溯，每一批次的焊管均附带原厂质保书及焊接工艺评定报告。公司具备从管坯冶炼、轧制到焊接成型、无损检测的完整产业链，确保产品质量稳定可靠。

## 三、核心功能

Hastelloy G30 焊管具备以下核心功能：

1. **耐磷酸及磷酸盐腐蚀**：在湿法磷酸生产环境中，Hastelloy G30 的腐蚀速率通常低于0.1毫米/年，远优于316L不锈钢和普通镍基合金。该合金对磷酸中常见的氟硅酸、氢氟酸等杂质也具有良好耐受性。

2. **抗强氧化性酸腐蚀**：在浓硝酸、硝酸与氢氟酸混合液、以及含氯离子的氧化性酸中，Hastelloy G30 凭借其高铬含量形成致密的钝化膜，耐蚀性能优异。在65%硝酸沸腾溶液中，腐蚀速率可控制在0.05毫米/年以下（典型值，以实际产品质保书为准）。

3. **耐晶间腐蚀和点蚀**：通过控制碳含量和稳定化元素配比，Hastelloy G30 在敏化温度区间（600至1000℃）处理后仍能保持良好的抗晶间腐蚀能力。其临界点蚀温度（CPT）在含氯离子环境中可达60℃以上（典型值，以实际产品质保书为准）。

4. **良好的焊接成型性能**：该合金焊管采用自动钨极氩弧焊工艺成型，焊缝成形美观，热影响区窄，无需焊后固溶处理即可保持与母材相当的耐蚀性能。焊接接头强度系数可达90%以上。

5. **中温力学稳定性**：在300至500℃使用温度范围内，Hastelloy G30 仍能保持较高的抗拉强度和蠕变抗力，适合用于热交换器和反应器中的高温部件。

## 四、技术特点

**合金设计思路**：Hastelloy G30 的设计核心在于将铬含量提升至约30%，同时添加约5%的钴、约2.5%的钨以及约2%的铜。高铬含量确保合金在强氧化性介质中快速形成稳定的Cr2O3钝化膜；钴和钨的加入提高了基体的固溶强化效果，增强了高温强度；铜的添加则进一步改善了在还原性介质中的耐蚀性。镍作为基体元素，保证了合金在多种腐蚀环境中的稳定性。

**冶炼工艺**：该合金采用真空感应熔炼加电渣重熔的双联工艺生产。真空感应熔炼（VIM）可以有效去除钢液中的气体和低熔点杂质，控制非金属夹杂物含量；电渣重熔（ESR）进一步细化晶粒、改善偏析，确保管坯化学成分均匀、纯净度极高。焊管用带材经热轧、冷轧及中间退火后，达到规定的厚度和表面质量。

**热处理制度**：Hastelloy G30 焊管通常在固溶状态下交货。固溶处理温度为1120至1170℃，保温时间根据壁厚确定（通常每毫米保温1至2分钟），随后快速水淬或快速空冷，以确保碳化物和有害相充分溶解，获得均匀的奥氏体组织。

**显微组织控制**：固溶态组织为单一奥氏体，晶粒度通常控制在5至8级（ASTM标准）。通过严格控制固溶温度和冷却速度，避免sigma相和M6C碳化物在晶界析出，从而保证材料的耐腐蚀性能。焊管焊缝区组织为铸态树枝晶，通过优化焊接热输入和层间温度，使焊缝组织细化，减少偏析。

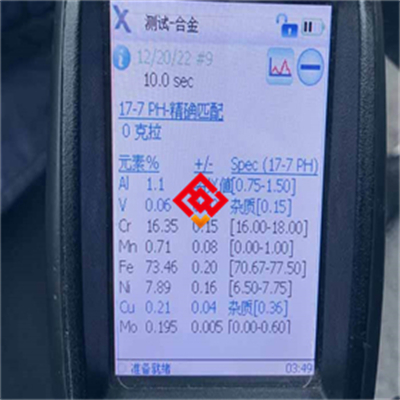

**无损检测及质量保证**：所有焊管均进行100%涡流探伤或超声波探伤，确保管壁无裂纹、气孔、夹渣等缺陷。焊缝区域进行液体渗透检测，检查表面开口缺陷。化学成分采用直读光谱仪或ICP分析，力学性能按ASTM标准进行拉伸和硬度测试。每批产品附带原厂质保书，包含完整的理化检测数据和焊接工艺参数。

## 五、应用领域

1. **化工与石化行业**：用于湿法磷酸生产中的蒸发器、加热器、反应器及管道系统，替代传统的石墨和橡胶衬里设备，显著延长设备寿命。

2. **化肥工业**：制造磷酸浓缩装置中的换热管束、酸分布器及循环管道，处理含氟和氯的磷酸料浆。

3. **金属表面处理**：用于不锈钢酸洗线中的硝酸-氢氟酸混合酸管道和槽体，以及镀锌前处理中的酸洗设备。

4. **环保与废气处理**：用于烟气脱硫系统（FGD）中的洗涤塔、浆液管道及除雾器，处理含硫酸、氯离子和氟离子的腐蚀性烟气。

5. **制药与精细化工**：用于生产含卤素中间体的反应釜、蒸馏塔及配套管道，处理强氧化性反应介质。

6. **核燃料后处理**：用于核燃料溶解和分离过程中的酸回收系统，处理高浓度硝酸和放射性废液。

## 六、产品详细参数

**化学成分（重量百分比）**：

镍（Ni）：余量（约43-52%）；铬（Cr）：28.0-31.5%；铁（Fe）：13.0-17.0%；钼（Mo）：4.0-6.0%；钴（Co）：≤5.0%；钨（W）：1.5-4.0%；铜（Cu）：1.0-2.4%；锰（Mn）：≤1.5%；硅（Si）：≤1.0%；碳（C）：≤0.03%；磷（P）：≤0.04%；硫（S）：≤0.03%。其余元素符合ASTM B619标准要求。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度：≥620兆帕；屈服强度（0.2%偏移）：≥275兆帕；延伸率（50毫米标距）：≥30%；硬度：≤100 HRB（洛氏硬度B标尺）。高温性能（400℃典型值）：抗拉强度≥520兆帕，屈服强度≥210兆帕。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.22克/立方厘米；熔点：1330-1375℃；热导率（100℃）：10.2瓦/米·开尔文；电阻率（室温）：1.17微欧·米；线膨胀系数（20-100℃）：12.8×10⁻⁶/开尔文；弹性模量（室温）：200吉帕。

**耐腐蚀/高温性能**：

在65%硝酸沸腾溶液中，腐蚀速率≤0.05毫米/年；在85%磷酸+2%氢氟酸+200ppm氯离子，80℃条件下，腐蚀速率≤0.15毫米/年（典型值，以实际产品质保书为准）。临界点蚀温度（CPT）在3.5%氯化钠溶液中≥60℃。高温抗氧化性能：在650℃空气中氧化100小时，增重率≤0.2毫克/平方厘米。

**产品规格范围**：

焊管外径：19毫米至219毫米；壁厚：1.5毫米至8毫米；单支长度：3米至12米（可按需定尺）。也可按客户要求提供盘管或U型管。

**交货状态**：

固溶处理+酸洗钝化，管内外表面经酸洗钝化处理，呈银白色均匀外观。可按要求提供磨光或抛光表面。

**批次溯源码解读**：

编码规则示例：MJ-G30-202505-ESR-2301-HT01-OD50WT3。其中“MJ”代表上海墨钜；“G30”代表牌号Hastelloy G30；“202505”代表生产年月（2025年5月）；“ESR”代表电渣重熔炉号；“2301”代表热轧带材批号；“HT01”代表固溶热处理批号；“OD50WT3”代表外径50毫米、壁厚3毫米。客户可通过此编码向上海墨钜索取完整的原厂质保书，质保书包含化学成分、力学性能、腐蚀试验、无损检测及焊接工艺参数等全部检测数据。

## 七、注意事项

1. **温度限制**：Hastelloy G30 在650℃以上长期服役时，可能出现sigma相析出，导致韧性和耐蚀性下降。因此，建议使用温度不超过650℃，避免在750-950℃区间长时间停留。

2. **介质限制**：该合金在还原性酸（如稀盐酸、稀硫酸）中的耐蚀性不如C系列合金，不建议用于纯盐酸或稀硫酸环境。在含氟离子浓度超过1000ppm的磷酸中，应进行腐蚀试验验证。

3. **焊接后处理**：虽然Hastelloy G30 焊管焊后无需强制固溶处理，但在多道次焊接或补焊后，建议进行整体固溶处理以恢复最佳耐蚀性。焊接过程中应严格控制热输入，避免焊缝过热。

4. **加工硬化**：该合金在冷加工时硬化倾向明显，冷弯或扩口后若需进一步冷加工，应进行中间退火处理（1120℃+水淬），避免因加工硬化导致开裂。

5. **表面保护**：焊管表面钝化膜一旦被划伤或污染，会形成局部腐蚀诱发点。因此，在搬运和安装过程中应避免硬物刮擦，严禁使用含卤素（氯、氟）的标记笔或胶带接触管材表面。

6. **应力腐蚀**：在高温高浓度氯化物环境下，Hastelloy G30 存在应力腐蚀开裂风险。应避免在含氯离子浓度超过500ppm且温度高于150℃的工况下使用，必要时进行消除应力退火。

## 八、存储与运输指南

**存储环境要求**：焊管应存放在干燥、通风的室内仓库，环境温度保持在5至40℃之间，相对湿度上限为60%。管材应放置在木质或橡胶垫材上，离地高度不低于15厘米，避免直接接触地面潮气。禁止与酸、碱、盐类化学品、重金属粉末或含硫物质混存，防止腐蚀性气体或粉尘侵蚀管材表面。

**包装规范**：每支焊管先用中性防锈纸包裹，再用塑料薄膜密封，内置干燥剂袋。小口径管材采用编织袋或纸箱包装，大口径管材采用木箱包装，木箱内壁铺设泡沫或橡胶缓冲垫。包装箱外标注“防潮”、“禁止挤压”、“向上”等警示标识。管材两端使用塑料端盖密封，防止异物进入管腔。

**运输注意事项**：运输过程中，管材应使用专用管架固定，捆扎带与管材接触处应加垫橡胶或毛毡，避免金属与金属直接接触造成表面损伤。车辆应加盖防雨篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触管材表面。管材装卸过程中轻拿轻放，禁止抛掷、踩踏或滚动撞击。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏和抛掷管材；禁止使用铁锤或硬质工具敲击管材表面；禁止在管材表面直接焊接临时支架或挂件。

## 九、加工操作规范

**切割**：

推荐采用等离子切割或带锯切割。等离子切割参数：电流150-300安培，切割速度500-1500毫米/分钟，使用氩气或氮气作为保护气体。带锯切割：锯条齿距4-6齿/英寸，切割速度30-60米/分钟，切削液使用水基乳化液。切割后，切口热影响区应使用不锈钢专用打磨片打磨去除至少1毫米，露出金属光泽。严禁使用普通碳钢砂轮片切割或打磨，防止铁离子污染导致点蚀。小口径薄壁管推荐使用激光切割或水刀切割，热影响区更小。

**焊接**：

推荐采用自动钨极氩弧焊（GTAW/TIG）焊接，填充金属牌号为ERNiCrMo-13（AWS A5.14），焊丝直径1.6-2.4毫米。焊接参数：焊接电流80-150安培，电压10-15伏，焊接速度100-300毫米/分钟。保护气体使用纯度≥99.99%的氩气，流量10-15升/分钟；背面保护气体流量5-10升/分钟。层间温度控制在100℃以下。焊后无需强制热处理，但若要求更高耐蚀性，可进行1120℃固溶处理+快速水淬。注意事项：焊接前必须清理管端及焊丝表面的油污、氧化皮，使用不锈钢专用刷或丙酮擦拭。禁止使用含氯或含硫的清洗剂。焊接过程中应避免电弧过长或摆动过大，防止焊缝氧化。

**热处理**：

固溶处理温度1120-1170℃，保温时间按壁厚每毫米1-2分钟计算，但最短不低于5分钟。冷却方式为快速水淬或快速空冷，水淬时水温控制在30℃以下，确保管材入水后迅速冷却。如需消除应力处理，可在900℃保温1-2小时后缓慢冷却。注意事项：热处理前应彻底清除管材表面油污和标记物，防止渗碳或渗硫。禁止在含硫或含氯气氛中进行热处理。热处理后应检查管材表面氧化皮情况，必要时进行酸洗钝化处理。

详细操作示意图及参数表请向上海墨钜索取说明书，包含不同壁厚对应的焊接参数曲线、热处理温度-时间曲线及典型焊缝宏观金相照片。

## 十、安装与维护建议

**安装要点**：连接件（法兰、管件、阀门）推荐选用与管材同材质（Hastelloy G30）或更高级别（如Hastelloy C-276）的材料，避免异种金属接触引起的电偶腐蚀。密封垫片应选用不含卤素的材料，如改性聚四氟乙烯（PTFE）或膨胀石墨复合垫片，禁止使用含石棉或含氯橡胶垫片。安装完成后，应对所有焊缝进行液体渗透检测，确认无表面缺陷。对于输送强氧化性介质的管路，安装后应进行整体酸洗钝化处理，酸洗液推荐使用硝酸（10-15%）+氢氟酸（1-3%）混合液，温度40-50℃，时间15-30分钟，随后用去离子水彻底冲洗并干燥。

**日常维护方法**：建议每季度进行一次外观检查，重点检查焊缝区、弯头及管托接触部位是否有腐蚀痕迹或变色。清洗周期根据介质腐蚀性确定，通常每半年至一年进行一次。清洗剂应选用中性或弱碱性不含氯的清洗液，严禁使用盐酸、硫酸等强酸清洗。清洗后用清水冲洗干净并擦干。对于长期停用的管路，应排空介质，用氮气吹扫干燥，并在管端加装密封堵头，内部可放置干燥剂袋。

**常见故障及解决方法**：

1. **表面点蚀**：表现为管材表面出现针孔状腐蚀坑。原因多为表面钝化膜被破坏或介质中氯离子浓度过高。解决方法：打磨去除点蚀区域，重新进行酸洗钝化处理；检查介质成分，控制氯离子含量；必要时更换为含钼量更高的合金。

2. **焊缝开裂**：表现为焊缝或热影响区出现纵向或横向裂纹。原因多为焊接热输入过大、层间温度过高或焊接材料选择不当。解决方法：清除裂纹区域，按规范重新焊接并控制热输入；检查填充金属牌号是否正确；如为应力腐蚀开裂，需进行焊后消除应力热处理。

3. **管材变形**：表现为直管弯曲或椭圆度超标。原因多为安装应力过大或高温下蠕变。解决方法：重新校正管材支撑和固定方式，增加管托数量；检查操作温度是否超过设计值；严重变形管段应更换并调整管道布置。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩及阻燃工作服。严禁徒手触碰未冷却的工件，工件冷却至室温后方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸或产生氢脆。

**切割加工安全**：等离子切割或激光切割时，操作人员必须佩戴遮光号≥12的防护面罩，防止弧光灼伤眼睛。现场应配备排烟系统，及时排出切割产生的金属烟尘和臭氧。切割区域应设置防火帘，隔离火花飞溅，防止引燃周围可燃物。严禁在切割区域存放易燃易爆物品。

**产品损坏或腐蚀后的应急处理**：若发现管材因腐蚀导致泄漏，应立即停机并隔离故障管段，关闭上下游阀门，切断介质源。操作人员应穿戴耐酸防化服、防酸碱手套及护目镜，防止接触泄漏介质。对于泄漏的酸液，应使用石灰或碳酸氢钠进行中和，并用沙土或吸收材料收集，装入专用容器。废弃物应按照危险废物（HW类，如HW34废酸）分类收集，交由有资质的危废处理单位处置。严禁将中和后的废液直接排入下水道。现场应配备紧急洗眼器和喷淋装置，一旦皮肤或眼睛接触酸液，立即用大量清水冲洗至少15分钟，并就医处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购Hastelloy G30焊管时，建议首先评估应用场景与产品的匹配度：重点关注介质中磷酸浓度、氟离子和氯离子含量、操作温度及压力等关键参数。对于湿法磷酸环境，应要求供应商提供PREN值（耐点蚀当量，PREN=Cr+3.3Mo+16N，典型值≥45）及实际腐蚀速率数据。对于高温应用，需确认高温持久强度及抗氧化性能指标。如有船级社认证（如DNV、BV、ABS）、NACE MR0175或ISO 15156等要求，应要求供应商提供相应认证文件。建议客户在签订合同前核对上海墨钜原厂质保书，确认化学成分、力学性能及无损检测结果符合ASTM标准。对于关键设备，建议要求提供第三方检测报告（如SGS、BV或Intertek），以独立验证产品性能。备品备件比例建议按总用量的10-15%采购，用于日常维护和紧急更换。

## 十四、价格标准

Hastelloy G30焊管的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间为每公斤350-550元人民币（含税，出厂价）。小口径薄壁管（如外径19毫米、壁厚1.5毫米）因加工难度大，价格偏高；大口径厚壁管相对较低。批量采购可享受折扣：单次采购1-2吨，价格上浮5-10%；3-5吨，价格按基准价执行；5吨以上可享5-12%折扣。小批量试样（小于100公斤）通常加价15-20%。附加服务如双认证、第三方检测、定制包装等需另行计费。具体精确报价请直接联系曾先生获取订单报价，我们将根据实际规格、数量及交货期提供最优价格方案。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、分层等）导致产品失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书，包含完整的化学成分分析、力学性能测试、无损检测报告及尺寸检验记录。另附产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户在加工或使用过程中遇到任何技术问题，可拨打业务电话或私人电话，我们承诺24小时内提供远程技术指导。如需现场服务，工程师可在48小时内抵达客户现场，协助解决焊接、热处理或腐蚀问题。

**检测服务**：应客户要求，可安排SGS、BV或Intertek等第三方检测机构进行独立检测，常规检测项目（化学成分、力学性能、腐蚀试验）费用由上海墨钜承担。特殊检测项目（如高温蠕变、应力腐蚀试验）费用另行协商。

**备品保障**：产品停产后五年内，上海墨钜仍可提供同质替代材料或按原图纸进行定制加工，确保客户设备的持续运行。

**售后响应**：对于客户反馈的质量问题，我们承诺2小时内回复，48小时内出具初步处理方案。如确属材料质量问题，将立即启动退换货流程。
