GH5188 钴基合金 厂家直供 耐热1200℃板材 提供高温报告

# GH5188 钴基合金 厂家直供 耐热1200℃板材 提供高温报告

## 一、产品概述与适用范围

GH5188（对应美国牌号 Haynes 188）属于钴基高温合金，是上海墨钜特殊钢有限公司重点供应的耐热合金产品之一。该合金以钴为基体，通过添加镍、铬、钨等元素进行固溶强化和碳化物弥散强化，在高达1200℃的极端高温环境下仍能保持优异的抗氧化、抗热腐蚀及抗蠕变性能。其主要核心优势包括：

- 可在1200℃以下长期服役，短时使用温度可达1250℃，是目前耐温等级最高的变形钴基合金之一；

- 具有优异的高温抗氧化和抗热腐蚀能力，适用于燃气轮机、火箭发动机等高温燃气冲刷环境；

- 高温强度高，在1000℃以上仍保持较高的抗拉强度和持久强度；

- 良好的冷热加工塑性，可通过热轧、冷轧、锻造等方式成型；

- 焊接性能优良，可采用常规熔焊方法进行连接，焊后无需热处理。

该产品广泛适用于航空发动机燃烧室、导向叶片、航天推进系统、高温炉具、玻璃纤维拉丝漏板等对耐热等级要求极高的工况。

## 二、品牌与产地

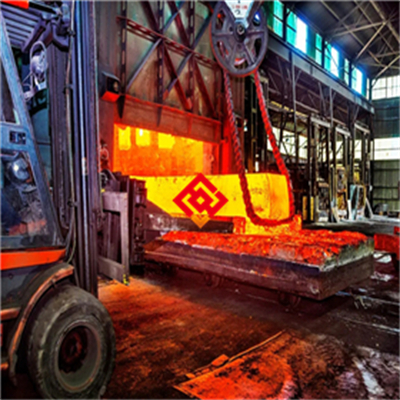

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的真空感应熔炼（VIM）加电渣重熔（ESR）或真空自耗重熔（VAR）双联冶炼工艺，配备精密热轧、冷轧、热处理及无损检测设备，严格按ASTM B435、AMS 5608及GB/T 14992等标准组织生产。全流程工艺可追溯，每批产品均附有原厂质保书及高温性能检测报告。

## 三、核心功能

1. **耐高温氧化功能**：在1200℃静态空气中氧化100小时，氧化增重率小于0.5mg/cm²，表面形成致密的Cr₂O₃和少量CoCr₂O₄尖晶石保护膜，有效阻止氧向内扩散。

2. **抗高温燃气腐蚀功能**：在含硫、钒、钠等腐蚀介质的燃气环境中，合金表现出优异的抗热腐蚀能力，腐蚀速率仅为普通镍基合金的1/3至1/5，适用于劣质燃料燃烧工况。

3. **高温承载功能**：在1000℃下，抗拉强度典型值不低于180MPa，持久寿命（1000℃/30MPa）大于100小时，满足高温结构件对强度和抗蠕变的要求。

4. **冷热加工成型功能**：固溶态下可进行冷轧、冷弯、冲压等冷加工，变形量可达30%以上无需中间退火；热加工温度范围1150-1250℃，锻造性能良好。

5. **抗疲劳与抗热冲击功能**：合金具有较高的热导率和较低的热膨胀系数，热疲劳抗力优于多数镍基合金，可承受频繁的冷热循环。

## 四、技术特点

**合金设计思路**：GH5188以钴为基体，加入约22%的铬（Cr）提供抗氧化和抗腐蚀性能，约22%的镍（Ni）稳定奥氏体组织并提高塑性，约14%的钨（W）进行固溶强化并形成WC、W₂C等碳化物提高高温强度，加入约0.1%的碳（C）和少量镧（La）进一步细化碳化物并改善氧化膜附着力。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，配合电渣重熔（ESR）或真空自耗重熔（VAR）精炼，有效去除气体、夹杂和有害微量元素，确保合金纯净度。铸锭经均匀化退火后开坯锻造。

**热处理制度**：标准热处理为固溶处理：1170-1190℃保温30-60分钟，快速水冷或空冷。固溶态组织为单相奥氏体基体加少量弥散MC型碳化物。根据使用要求，可进行时效处理（760-850℃/4-16小时/空冷）以析出细小碳化物进一步提高强度。

**显微组织控制**：固溶态晶粒度控制在4-7级（ASTM标准），碳化物均匀分布在晶界和晶内，且颗粒尺寸小于2μm。通过控制终轧温度和冷却速率，避免粗大碳化物和有害相（如σ相、Laves相）的析出。

**无损检测及质量保证**：每张板材均进行超声波探伤（UT）按ASTM A435或GB/T 2970标准，检测灵敏度为φ1.2mm平底孔当量；表面进行液体渗透检测（PT）按ASTM E165；化学成分采用直读光谱仪和碳硫分析仪检测，保证各元素含量在标准范围内。

## 五、应用领域

- **航空发动机**：燃烧室火焰筒、加力燃烧室、导向叶片、隔热屏等高温部件。

- **航天推进系统**：火箭发动机喷管、燃气舵、推力室等高温燃气冲刷部位。

- **燃气轮机**：燃烧器、过渡段、高温螺栓等热端部件。

- **高温工业炉**：炉底辊、辐射管、热电偶保护管、炉膛内衬板。

- **玻璃纤维行业**：铂铑合金漏板替代材料、玻璃液导流板。

- **热处理行业**：高温夹具、料盘、淬火吊具等。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳C：0.05-0.15；铬Cr：20.0-24.0；镍Ni：20.0-24.0；钨W：13.0-15.0；铁Fe：≤3.0；锰Mn：≤1.25；硅Si：0.20-0.50；镧La：0.02-0.12；硼B：≤0.015；钴Co：余量。

**力学性能（室温典型值）**：

抗拉强度≥860MPa；屈服强度≥380MPa；延伸率≥45%；硬度≤HRC 25（固溶态）；冲击功（夏比V型）≥60J。

**高温力学性能（1000℃典型值）**：

抗拉强度≥180MPa；屈服强度≥100MPa；延伸率≥60%；持久强度（1000℃/30MPa）≥100h。

**物理性能**：

密度：9.13g/cm³；熔点：1300-1360℃；热导率（1000℃）：25.1W/(m·K)；电阻率（20℃）：0.92μΩ·m；线膨胀系数（20-1000℃）：16.8×10⁻⁶/K；弹性模量（20℃）：210GPa。

**耐腐蚀/高温性能**：

氧化增重率（1200℃/100h静态空气）：≤0.5mg/cm²；抗热腐蚀性能（900℃/75%Na₂SO₄+25%NaCl熔盐，50h）：腐蚀深度≤0.05mm；高温持久强度（1000℃/30MPa）：≥100h。

**产品规格范围**：

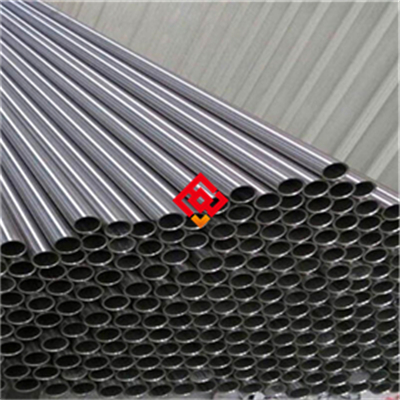

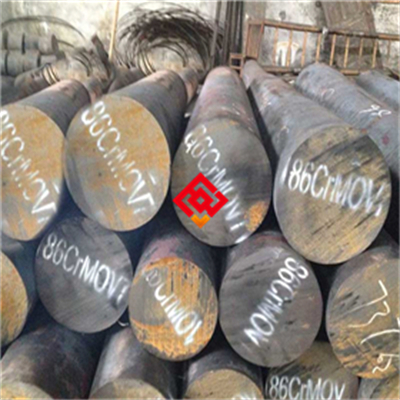

板材：厚度1.0-50mm，宽度600-2000mm，长度1000-6000mm；棒材：直径10-300mm；管材：外径20-200mm，壁厚2-20mm；锻件：按图纸定制；丝材：直径0.5-5.0mm。

**交货状态**：

板材以固溶态交货，表面经酸洗或喷砂处理；棒材以固溶态交货，表面车光或磨光；管材以固溶态交货，内外表面酸洗。

**批次溯源码解读**：

编码规则示例：MJ-GH5188-202503-ESR001-HT01-12mm。其中“MJ”为上海墨钜代码；“GH5188”为牌号；“202503”为生产年月；“ESR001”为电渣炉号；“HT01”为热处理批次号；“12mm”为规格代码。客户可通过此编码联系上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验及高温性能报告。

## 七、注意事项

1. 避免在800-900℃温度区间长期保温，该区间易析出有害的σ相和Laves相，导致合金塑性和韧性下降。

2. 禁止在含硫、含氯的高温腐蚀介质中长时间使用，否则会加速晶间腐蚀和氧化剥落。

3. 冷加工变形量超过30%后必须进行中间固溶退火（1170-1190℃/30min/水冷），否则加工硬化严重导致开裂风险。

4. 焊接时层间温度应控制在100℃以下，焊后建议进行固溶处理以消除焊接应力和恢复组织均匀性。

5. 板材表面划伤、压痕等机械损伤会降低高温疲劳寿命，加工和搬运时应注意保护表面。

6. 该合金对微量有害元素（如铅、锡、锑、砷等）敏感，熔炼和加工过程中应避免污染，使用前应确认原材料纯度。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围：-10℃至40℃；相对湿度上限：60%；板材应放置在木质或橡胶垫架上，距地面高度不低于200mm，避免接触水泥地面；禁止与酸、碱、盐、重金属粉末、有机溶剂等腐蚀性物质混存。

**包装规范**：

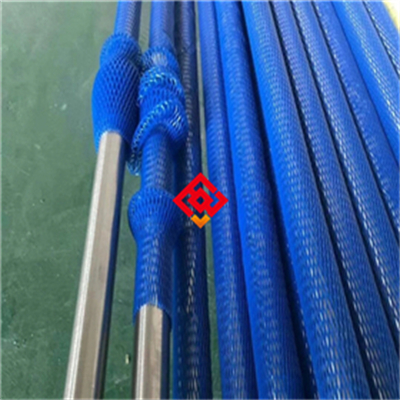

板材间用中性纸或塑料薄膜隔开，外层缠绕防锈纸，再包裹塑料薄膜并放入干燥剂（硅胶包），最后装入木箱或编织袋中。木箱内部应加缓冲材料（泡沫板或瓦楞纸），防止运输中碰撞。棒材和管材采用塑料套袋加编织袋包装，两端加保护帽。

**运输注意事项**：

包装箱应固定牢固，避免运输中滑动；严禁雨淋和暴晒，运输车辆应有防雨篷布；吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触产品表面；搬运时轻拿轻放，禁止抛掷、踩踏或挤压。

## 九、加工操作规范

**切割**：

推荐采用等离子切割（电流200-400A，切割速度500-1500mm/min）或激光切割（功率3-6kW，氮气辅助）。厚度小于6mm的可采用带锯或水刀切割。切割后边缘应打磨去除热影响区和氧化皮，打磨使用碳化硅或氧化铝砂轮片，禁止使用普通钢制砂轮片（易造成铁污染）。注意事项：切割区域应通风良好，操作人员佩戴防尘口罩。

**焊接（如适用）**：

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属选用同材质焊丝（GH5188或ERNiCrCoMo-1）。焊接参数：TIG焊电流80-150A，电压12-18V，焊接速度100-200mm/min；保护气体为高纯氩气（纯度≥99.99%），流量10-15L/min；层间温度≤100℃。焊后建议进行固溶处理（1170-1190℃/30min/空冷）。注意事项：焊接前清除焊件表面油污、氧化皮，焊接区域禁止有水汽。禁止使用手工电弧焊（易产生热裂纹）。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：加热至1170-1190℃，保温时间按有效厚度1min/mm计算，最少30分钟，冷却方式为快速水冷或空冷。时效处理（如需要）：760-850℃保温4-16小时，空冷。注意事项：加热炉内气氛应保持中性或微还原性，避免过度氧化；工件应均匀摆放，避免变形；禁止在炉内同时处理不同牌号材料以防交叉污染。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件推荐使用同材质（GH5188）或更高级别的高温合金螺栓（如GH4169、K465），避免使用普通不锈钢或碳钢连接件（高温下产生接触腐蚀和热膨胀不匹配）。密封垫片应选用无卤素、无硫的高温陶瓷纤维垫片或石墨复合垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片（高温下分解产生腐蚀性气体）。安装完成后，对焊接区域和加工表面进行酸洗钝化处理（使用硝酸-氢氟酸混合液，浓度10-15%，温度40-60℃），然后用去离子水冲洗干净并干燥，以恢复表面氧化膜。

**日常维护方法**：

清洁周期：根据使用环境每1-3个月进行一次。清洗剂选用中性或弱碱性清洁剂（pH值6-8），禁止使用含氯、含硫的酸性清洁剂。清洗后用软布擦干或压缩空气吹干。长期停用时，表面应涂覆高温防锈油（如溶剂型防锈油），并用塑料薄膜密封保存。

**常见故障及解决方法**：

1. 表面点蚀：检查使用环境中是否有氯离子或硫化物超标；清除点蚀区域，重新进行酸洗钝化处理；必要时更换为表面涂覆防护层的板材。

2. 焊缝开裂：检查焊接工艺是否规范（层间温度、填充金属匹配性）；对开裂区域进行打磨清除，重新焊接并严格控制层间温度；焊后必须进行固溶处理。

3. 变形：检查使用温度是否超过设计值或加热不均匀；对变形件进行热校形（在固溶温度下加压校正）；重新设计支撑结构或增加加强筋。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃服。严禁在未冷却至室温前触碰工件（表面温度可能超过500℃，导致严重烫伤）。现场应配备干粉灭火器和二氧化碳灭火器，严禁使用水灭火（水遇高温工件瞬间汽化产生蒸汽爆炸，且水会加速高温合金氧化）。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号：等离子切割≥12号，激光切割≥8号），穿戴阻燃防护服和防尘口罩。切割区域应安装排烟系统，及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。火花和熔渣应隔离至不可燃区域，禁止在易燃物附近进行切割。

**产品损坏或腐蚀后的应急处理**：

1. 停机隔离：发现产品出现裂纹、穿孔或严重腐蚀时，立即停止设备运行，隔离故障区域，切断高温燃气或腐蚀介质源。

2. 人员防护：进入现场前穿戴防酸防碱防护服、防化手套和护目镜，防止接触泄漏的高温介质或腐蚀性液体。

3. 泄漏介质处理：对于熔盐或酸液泄漏，使用石灰或碳酸氢钠中和，收集至专用容器，禁止直接排入下水道。

4. 废弃物分类：损坏的合金部件和收集的泄漏物属于危险废物（HW类），应按照当地环保法规分类存放，并交由有资质的危废处理单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH5188钴基合金板材时，建议您从以下角度进行评估：

- **应用场景匹配度**：确认使用温度是否在1200℃以下，环境中是否含有强腐蚀性介质（如高浓度硫、氯、钒等），若温度超过1250℃或介质腐蚀性极强，建议选用更高等级的氧化物弥散强化（ODS）合金或陶瓷基复合材料。

- **关键性能参数**：重点关注高温持久强度（1000℃/30MPa下的寿命）和氧化增重率（1200℃/100h），这两个指标直接反映合金的高温服役能力。同时确认PREN值（点蚀当量，GH5188典型PREN约45）是否满足抗点蚀要求。

- **认证要求**：若用于航空发动机或燃气轮机，需确认产品是否通过相应船级社认证（如CCS、ABS、DNV）或NACE MR0175标准；一般工业应用需提供ISO 9001体系认证。

- **备品备件比例**：建议按10-15%的比例储备易损件（如火焰筒、隔热屏等），对于连续生产设备，可适当提高至20%以保证检修更换需求。

建议在签订合同前核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和高温性能。

## 十四、价格标准

GH5188钴基合金板材价格受牌号、规格尺寸、采购数量及附加技术要求影响，参考价格区间如下：

- 厚度1.0-6.0mm板材：约800-1200元/公斤（不含税）

- 厚度6.1-20mm板材：约700-1000元/公斤（不含税）

- 厚度20mm以上板材及棒材/管材：按实际询价，通常上浮10-20%

- 附加服务：双认证（如CCS+DNV）加收5-8%；第三方检测（SGS/BV）加收3-5%；定制热处理（如时效处理）加收2-3%

批量折扣政策：单批次采购≥5吨可享5-12%折扣；≥10吨可享10-15%折扣；长期合作客户可协商年度框架协议价格。

小批量试样加价规则：单批次采购量＜100公斤，价格上浮15-20%；＜50公斤，价格上浮20-30%。

提示：具体报价请联系曾先生获取精确订单报价，以上价格为参考区间，实际价格以当日原材料行情和订单条件为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分不合格、内部裂纹等）导致产品在正常使用条件下失效的，上海墨钜提供免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到技术咨询后24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、室温力学性能、探伤）费用由上海墨钜承担；非常规项目（如高温持久、氧化试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代产品或根据客户需求定制加工，确保设备维护需求。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案。紧急情况可启动绿色通道，优先安排换货或补货。
