GH4698 高强镍基合金 替代进口 压气机盘 价格优惠

# GH4698 高强镍基合金 替代进口 压气机盘 价格优惠

## 一、产品概述与适用范围

GH4698高强镍基合金属于镍基变形高温合金大类，典型牌号为GH4698（国内牌号，对应类似国外牌号如Waspaloy的改进型）。该合金以镍-铬为基体，通过添加钼、铝、钛等元素进行强化，在650℃至750℃温度范围内具有优异的高温强度、良好的抗蠕变性能和抗氧化能力。其核心优势包括：一、高温屈服强度可达800MPa以上，适用于高应力旋转部件；二、抗疲劳性能优异，在热-机械循环工况下寿命长；三、组织稳定性好，长期服役后性能衰减缓慢；四、可替代进口同类合金，成本降低约20%至30%；五、加工性能良好，可锻造成形复杂结构件。该产品主要适用于航空发动机压气机盘、涡轮盘、高温紧固件及石化工业高温承载部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，严格执行ASTM、GB/T及AMS标准，全流程工艺可追溯，每批次产品均附有原厂质保书及完整的生产过程记录。公司长期为航空、能源、化工领域提供高质量特殊钢及合金材料，技术实力雄厚。

## 三、核心功能

GH4698高强镍基合金具备以下核心功能：

1. **耐高温氧化与腐蚀能力**：在750℃以下空气中长期使用，表面形成致密氧化膜，氧化增重率低于0.1mg/cm²·h（典型值，以实际产品质保书为准），有效抵抗高温气体腐蚀。

2. **高强韧性**：室温抗拉强度可达1300MPa以上，屈服强度不低于850MPa，同时保持15%以上的延伸率，兼具强度与塑性，适应复杂应力工况。

3. **良好的抗蠕变与持久性能**：在650℃、应力500MPa条件下，持久寿命可达100小时以上（典型值），满足压气机盘等部件长期高温运转要求。

4. **优异的冷热加工性**：在1100℃至1150℃范围内具有良好的热塑性，可锻造成形；冷加工后通过中间退火可恢复塑性，便于加工复杂几何形状。

5. **抗疲劳性能**：高周疲劳极限（10⁷周次）在室温下达400MPa以上，在高温下仍保持较高水平，适用于旋转部件。

## 四、技术特点

**合金设计思路**：GH4698合金以镍为基体，铬含量约18%至21%，提供抗氧化和耐腐蚀能力；钼含量约3.5%至5.0%，起固溶强化作用；铝和钛总量约1.5%至2.5%，形成γ′相（一种镍铝钛金属间化合物，Ni₃(Al,Ti)）析出强化，提高高温强度；微量硼和锆改善晶界强度，抑制裂纹扩展。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，去除气体和有害杂质；随后经真空自耗重熔（VAR）或电渣重熔（ESR）二次精炼，提高纯净度，降低非金属夹杂物含量，确保组织均匀性。

**热处理制度**：标准热处理为固溶加时效处理。固溶温度1080℃至1120℃，保温1至2小时，水冷或油冷；时效温度750℃至800℃，保温8至16小时，空冷。通过调整时效温度和时间，可控制γ′相尺寸和分布，优化力学性能。

**显微组织控制**：晶粒度控制在ASTM 4至7级，避免粗晶导致性能下降；γ′相呈球状或立方状均匀分布，尺寸约0.05至0.5微米，体积分数约20%至25%；严格控制δ相（一种有害的析出相）含量，避免沿晶界形成连续薄膜，防止脆化。

**无损检测及质量保证**：每批次产品均进行超声波探伤（UT）检测内部缺陷，灵敏度符合AMS 2150标准；表面采用液体渗透检测（PT）或涡流探伤（ET）检查裂纹；化学成分采用光谱分析（OES）或电感耦合等离子体发射光谱法（ICP-OES）验证；力学性能通过拉伸、冲击、硬度试验确认。所有检测数据记录存档，可追溯至具体炉号。

## 五、应用领域

GH4698高强镍基合金广泛应用于以下行业及部件：

- **航空发动机**：压气机盘、涡轮盘、叶片、密封环等高温旋转部件，要求高强度和抗疲劳。

- **燃气轮机**：燃烧室衬套、过渡段、导向叶片等，承受高温燃气冲刷。

- **石油化工**：高温高压反应器内件、催化剂管、阀门等，耐腐蚀和高温。

- **核能工业**：核反应堆内部构件、控制棒驱动机构，需抗辐照和高温性能。

- **汽车工业**：涡轮增压器转子、排气歧管等，提高发动机效率。

- **模具制造**：高温热作模具，如压铸模具、挤压模具，要求红硬性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍（Ni）余量；铬（Cr）18.0-21.0；钼（Mo）3.5-5.0；铝（Al）1.0-1.5；钛（Ti）1.5-2.5；铁（Fe）≤2.0；碳（C）≤0.08；硼（B）0.003-0.01；锆（Zr）0.02-0.08；硅（Si）≤0.5；锰（Mn）≤0.5；磷（P）≤0.015；硫（S）≤0.010。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度（Rm）≥1300MPa；屈服强度（Rp0.2）≥850MPa；延伸率（A）≥15%；断面收缩率（Z）≥20%；布氏硬度（HB）350-420。高温性能（650℃）：抗拉强度≥1000MPa；屈服强度≥700MPa；延伸率≥12%。

**物理性能（典型值，以实际产品质保书为准）**：密度8.2g/cm³；熔点1300-1350℃；热导率（20℃）11W/(m·K)，（500℃）18W/(m·K)；电阻率（20℃）1.2μΩ·m；线膨胀系数（20-600℃）13.5×10⁻⁶/℃；弹性模量（20℃）210GPa。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：高温氧化增重率（750℃，100h）≤0.1mg/cm²；高温持久强度（650℃，500MPa）≥100h；临界点蚀温度（CPT）在3.5%NaCl溶液中≥60℃；抗应力腐蚀性能良好，在含氯环境中需注意。

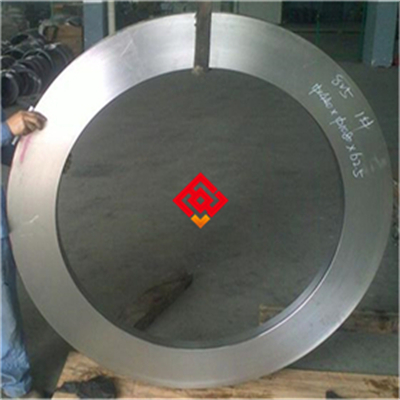

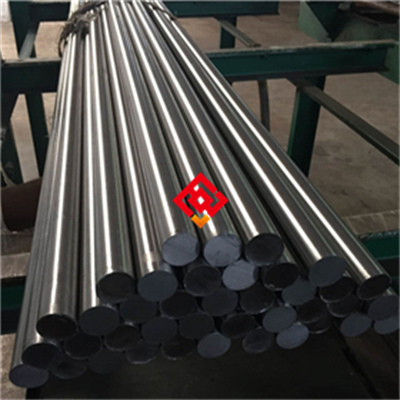

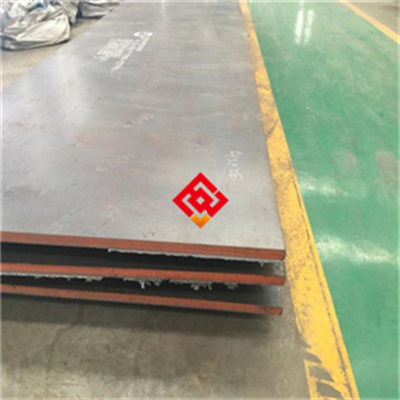

**产品规格范围**：圆棒直径10mm至500mm，长度1m至6m；锻件（盘件、环件）按图纸定制，最大直径可达1200mm；板材厚度2mm至50mm，宽度500mm至1500mm；管材外径20mm至300mm，壁厚2mm至50mm；丝材直径0.5mm至10mm。具体尺寸可协商。

**交货状态**：固溶态（软化态）或固溶加时效态（强化态），需在合同中明确。表面处理：棒材可磨光或车光；板材可酸洗或喷砂；锻件可粗加工或精加工。

**批次溯源码解读**：编码规则为“MJ-GH4698-年月-炉号-热处理批号-规格代码”。例如：MJ-GH4698-202501-001-HT01-R100，表示上海墨钜（MJ）生产的GH4698合金，2025年1月生产，炉号001，热处理批号HT01，规格为直径100mm圆棒。客户可凭此编码联系上海墨钜索取原厂质保书，质保书包含完整化学成分、力学性能、探伤报告、尺寸检验记录及热处理工艺参数。

## 七、注意事项

1. **避免长期服役于750℃以上**：超过此温度，γ′相会粗化并部分回溶，导致强度急剧下降，建议设计使用温度不超过750℃。

2. **禁止接触含硫及卤素介质**：在高温下，硫（如H₂S、SO₂）和卤素（如Cl₂、F₂）会加速晶间腐蚀和应力腐蚀开裂，必须避免。

3. **焊接后必须进行热处理**：GH4698焊接后残余应力大，且热影响区组织不均匀，必须进行焊后固溶或时效处理，否则易产生裂纹。推荐在焊接后24小时内完成热处理。

4. **加工硬化倾向高**：冷加工（如车削、钻孔）时切削力大，刀具易磨损，建议使用硬质合金刀具，并控制进给量和切削速度。如加工硬化严重，需进行中间退火（固溶处理）恢复塑性。

5. **表面划伤风险**：合金表面划伤会成为应力集中源，在高温或腐蚀环境下可能引发裂纹。加工和搬运时必须使用软质夹具，禁止金属件直接接触。

6. **热处理敏感**：固溶温度过高（超过1150℃）会导致晶粒粗大，降低疲劳性能；时效温度过低则γ′相析出不足，强度不达标。必须严格按工艺执行。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥、通风良好的仓库，环境温度-10℃至40℃，相对湿度不超过60%。地面需铺设木制或橡胶垫材，避免与地面直接接触。禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：棒材及锻件采用塑料薄膜缠绕密封，内放干燥剂（如硅胶），外层用木箱或编织袋加固；板材需用防锈纸包裹后装入木箱，边角加缓冲材料。每件产品附有标签，注明牌号、规格、批次号及数量。

**运输注意事项**：运输过程中必须固定牢固，防止碰撞和滚动。使用防水篷布覆盖，避免雨淋和暴晒。吊装时使用尼龙吊带或软质吊绳，禁止钢丝绳直接接触产品表面，防止划伤。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐采用带锯切割，使用高速钢或硬质合金锯条，进给速度0.05-0.15mm/齿，冷却液充足；水刀切割适用于薄板，压力350-400MPa；激光切割适用于厚度小于10mm的板材，功率2-4kW，辅助气体为氮气。切割后边缘需打磨光滑，去除毛刺和热影响区。禁止使用普通砂轮片切割，因其易产生裂纹和过热组织。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属选用同牌号焊丝（如GH4698焊丝）或镍基合金焊丝（如ERNiCr-3）。焊接参数：电流80-200A（TIG），电压10-15V，焊接速度5-15cm/min；层间温度控制在100℃以下，使用高纯氩气（纯度≥99.99%）保护，流量10-15L/min。焊后需进行固溶加时效处理（1080℃×1h，水冷+750℃×8h，空冷）。注意事项：焊接前需清理表面油污、氧化皮；禁止在潮湿环境下焊接；禁止使用含硫或氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理：温度1080-1120℃，保温时间按有效厚度计算（每25mm厚度保温1小时），冷却方式为水淬或油冷，冷却速度需大于50℃/min。时效处理：温度750-800℃，保温8-16小时，空冷。注意事项：固溶后需快速冷却，防止γ′相过早析出；禁止炉冷或慢冷，否则会导致组织粗化。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐使用同材质（GH4698）或更高级别（如GH4169）制造，避免异种金属接触导致电偶腐蚀。密封垫片应选用不含卤素（如氯、氟）的材料，如石墨垫片或金属缠绕垫片，禁止使用含氯橡胶垫片。安装后，若部件接触腐蚀介质，需进行酸洗钝化处理（使用硝酸和氢氟酸混合液，温度40-60℃，时间10-20分钟），然后清水冲洗并干燥。

**日常维护方法**：清洁周期按工况确定，一般每3-6个月一次。清洗剂选用中性或弱碱性清洁剂（pH 6-8），禁止使用含氯、含硫的溶剂（如盐酸、硫酸）。清洗后用清水冲洗并吹干。对于高温部件，每次停机后检查表面氧化层，如出现剥落需及时清理。防锈处理：在非工作表面涂敷高温防锈油（适用于300℃以下）或镍基防氧化涂层。

**常见故障及解决方法**：

- **表面点蚀**：原因多为介质中含氯离子或表面有划伤。解决方法：打磨去除点蚀层，重新酸洗钝化；如严重则更换部件。

- **焊缝开裂**：原因可能是焊接参数不当或焊后未热处理。解决方法：清除裂纹区，按规范重焊并立即进行焊后热处理；检查焊接工艺参数。

- **变形**：原因多为热处理冷却不均匀或安装时预紧力过大。解决方法：重新热处理（固溶加时效）并控制冷却均匀性；安装时使用扭矩扳手，按标准力矩紧固。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（防辐射热）和阻燃服。禁止触碰未冷却工件（表面温度可能超过300℃）。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生爆炸或产生氢脆。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥5，激光切割时≥10）、防切割手套和护目镜。切割区域需安装排烟系统，及时排除金属粉尘和有害气体。火花隔离要求：切割区域周围1.5米内不得有易燃物，使用防火毯隔离火花飞溅。

**产品损坏或腐蚀后的应急处理**：如发现部件失效或腐蚀泄漏，立即停机隔离，切断介质源（如关闭阀门）。人员必须穿戴防酸/防碱防护服、防护面罩和橡胶手套。如泄漏介质为酸性，用碳酸氢钠中和；若为碱性，用稀醋酸中和。泄漏物收集后按危险废物（HW类，如HW17表面处理废物）分类处置，禁止直接排入下水道。废弃物密封包装，贴上标签，交由有资质的处理公司处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4698高强镍基合金时，建议从以下方面评估：一、应用场景匹配度：确认使用温度是否在650-750℃范围内，应力水平是否在合金持久强度范围内。二、关键性能参数：按需核对PREN值（点蚀当量，约25-30）、高温持久强度（如650℃/500MPa条件下的寿命）、硬度（HB 350-420）等是否满足设计要求。三、认证要求：如用于航空或船舶，需确认是否提供船级社认证（如CCS、DNV、ABS）、NACE MR0175标准（抗硫化氢应力腐蚀）或ISO 9001体系认证。四、备品备件比例：建议首次采购时多备10-15%的耗材（如密封件、紧固件），以便维修更换。购买时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能，确保材料符合标准。

## 十四、价格标准

GH4698高强镍基合金的价格因产品型号、牌号、规格尺寸、采购数量及附加技术要求而异。参考价格区间：圆棒（直径20-100mm）为300-500元/公斤；锻件（盘件、环件）为400-600元/公斤；板材（厚度10-30mm）为350-550元/公斤。批量折扣政策：采购量≥5吨，可享5-12%折扣；≥10吨，折扣可达15%。小批量试样（≤50公斤）加价规则：通常上浮15-20%。附加服务如双认证（如船级社+ISO）、第三方检测（SGS/BV报告）、定制热处理（如特殊时效曲线）等需额外收费，具体请咨询。提示：具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。如因材料内在质量缺陷（如非金属夹杂物、偏析、热处理不当）导致失效，上海墨钜承诺免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内提供远程技术指导；如需现场服务，48小时内工程师抵达客户现场，协助解决加工或使用问题。

- **检测服务**：可安排SGS、BV等第三方检测，常规检测项目（如拉伸、硬度、光谱分析）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户维修和更换需求。

- **售后响应**：质量问题2小时内回复，48小时内出初步解决方案，72小时内启动处理流程。
