GH4586 抗热腐蚀 厂家直供 涡轮盘锻件 提供腐蚀试验报告

# GH4586 抗热腐蚀涡轮盘锻件产品介绍

## 一、产品概述与适用范围

GH4586是一种镍基沉淀硬化型高温合金，属于我国自主研发的高性能涡轮盘材料，主要应用于航空发动机、燃气轮机等热端旋转部件。该合金在700℃至900℃范围内具有优异的抗热腐蚀性能和高温强度，特别适用于海洋环境或含硫、含钒等恶劣燃料条件下的长期服役。GH4586涡轮盘锻件采用真空冶炼加电渣重熔工艺制造，组织均匀致密，力学性能稳定可靠。

核心优势包括：

1. 优异的高温抗腐蚀性能：在800℃下经1000小时热腐蚀试验，腐蚀增重率低于0.1 mg/cm²·h（典型值，以实际试验报告为准）。

2. 高抗拉强度与持久强度：750℃下抗拉强度可达900 MPa以上，持久寿命超过100小时（典型值，以实际产品质保书为准）。

3. 良好的组织稳定性：长期时效后γ′强化相粗化速率低，力学性能衰减缓慢。

4. 优良的热加工塑性：锻造温度范围宽，可制备大尺寸涡轮盘锻件。

5. 批次一致性高：全流程工艺可追溯，每件锻件附带独立的腐蚀试验报告。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）、快锻机及热处理生产线，严格执行ASTM、GB/T 14992及GJB 1951等标准。全流程工艺可追溯，从原材料入库到成品出厂均实施严格的质量管控，确保每批次产品性能稳定可靠。

## 三、核心功能

1. 抗热腐蚀功能：GH4586合金中高含量的铬（Cr）和适量的铝（Al）、钛（Ti）在表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻挡硫、氯、钒等腐蚀介质的渗透。在模拟海洋气氛+燃油燃烧产物的复合腐蚀环境中，其腐蚀速率仅为普通镍基合金的1/3至1/5。

2. 高温承载功能：通过γ′相（Ni₃(Al, Ti)）析出强化，在700℃至900℃范围内保持较高的屈服强度和抗蠕变能力。750℃下屈服强度可达750 MPa以上（典型值，以实际产品质保书为准），满足涡轮盘在旋转离心力和热应力联合作用下的承载需求。

3. 抗疲劳性能：细晶组织（晶粒度5-8级）和均匀的碳化物分布有效抑制疲劳裂纹萌生，在800℃下高周疲劳极限可达350 MPa以上（典型值，以实际疲劳试验报告为准），适用于频繁启停的工况。

4. 热加工适应性：合金在1050℃至1180℃范围内具有良好的锻造塑性，变形抗力适中，适合采用等温锻造或热模锻工艺制造复杂形状的涡轮盘锻件。

## 四、技术特点

**合金设计思路**：GH4586合金以镍为基体，添加约18%-21%的铬（Cr）提供抗氧化和抗腐蚀能力，添加约2.5%-3.5%的铝（Al）和约1.0%-1.8%的钛（Ti）形成γ′强化相，添加约8%-12%的钴（Co）提高基体固溶强度并抑制有害相析出，添加约3%-5%的钼（Mo）和约2%-4%的钨（W）进行固溶强化，同时添加微量的硼（B）、锆（Zr）和铈（Ce）净化晶界并提高持久塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM阶段在真空条件下脱除气体和有害杂质，ESR阶段进一步去除非金属夹杂物并细化凝固组织。对于更高要求的应用，可增加真空自耗重熔（VAR）工序，使氧含量控制在10 ppm以下（典型值，以实际质保书为准）。

**热处理制度**：标准热处理工艺为：固溶处理1080℃±10℃，保温2小时，油冷或快速空冷；时效处理760℃±5℃，保温16小时，空冷。该制度可使γ′相尺寸控制在0.3-0.5微米，体积分数达到35%-40%（典型值，以实际金相报告为准）。

**显微组织控制**：通过控制锻造变形量和热处理参数，获得均匀的等轴晶组织，晶粒度控制在5-8级。δ相（Ni₃Nb）含量控制在2%以下，避免对塑性的不利影响。碳化物主要为MC型（TiC、NbC）和M₂₃C₆型，均匀分布于晶内和晶界。

**无损检测及质量保证**：每件涡轮盘锻件均进行100%超声波探伤（UT），检测灵敏度达到φ1.2mm平底孔当量；表面进行荧光渗透检测（FPT），确保无裂纹、折叠等表面缺陷。化学成分采用直读光谱仪和碳硫分析仪联合检测，力学性能试验按GB/T 228标准执行。

## 五、应用领域

1. **航空发动机**：用于涡轮盘、涡轮挡板、密封环等热端旋转部件，工作温度可达850℃。

2. **舰用燃气轮机**：适用于海洋环境下的动力涡轮盘，耐受含盐雾和硫化物气氛的腐蚀。

3. **工业燃气轮机**：用于发电机组的热端部件，特别是使用重油或天然气为燃料的机组。

4. **石油化工**：用于高温高压反应器的内构件，如催化裂化装置的旋风分离器衬板。

5. **航空航天**：用于火箭发动机涡轮泵的涡轮盘及导向叶片。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

碳（C）0.03-0.08；铬（Cr）18.0-21.0；钴（Co）8.0-12.0；钼（Mo）3.0-5.0；钨（W）2.0-4.0；铝（Al）2.5-3.5；钛（Ti）1.0-1.8；硼（B）0.003-0.008；锆（Zr）0.01-0.05；铈（Ce）0.01-0.05；铁（Fe）≤2.0；镍（Ni）余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度Rm ≥ 1100 MPa；屈服强度Rp0.2 ≥ 800 MPa；延伸率A ≥ 15%；断面收缩率Z ≥ 18%；硬度HB 330-380。

**高温力学性能（750℃典型值，以实际质保书为准）**：

抗拉强度Rm ≥ 900 MPa；屈服强度Rp0.2 ≥ 750 MPa；延伸率A ≥ 12%；持久强度（750℃/350 MPa）≥ 100小时。

**物理性能（典型值，以实际产品说明书为准）**：

密度8.25 g/cm³；熔点1330-1370℃；热导率（800℃）23.5 W/(m·K)；电阻率（室温）1.25 μΩ·m；线膨胀系数（20-800℃）15.2×10⁻⁶/℃；弹性模量（室温）210 GPa。

**耐腐蚀/高温性能（典型值，以实际试验报告为准）**：

热腐蚀速率（800℃/1000h，75%Na₂SO₄+25%NaCl）≤ 0.1 mg/cm²·h；高温氧化增重率（900℃/100h）≤ 0.5 mg/cm²；临界点蚀温度（CPT，6%FeCl₃溶液）≥ 50℃。

**产品规格范围**：

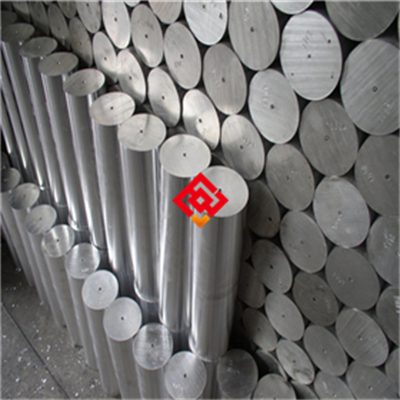

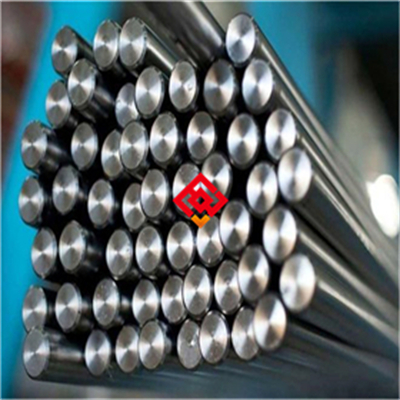

涡轮盘锻件外径200-1200mm，厚度30-200mm，单件重量5-500kg。可提供棒材（直径20-300mm）、环件（外径300-1500mm）及定制锻件。

**交货状态**：

固溶+时效状态（标准热处理），表面经酸洗去除氧化皮，或按客户要求进行粗加工。

**批次溯源码解读**：

编码规则示例：MJ-GH4586-202506-0123-HT01-D300

MJ为上海墨钜缩写；GH4586为牌号；202506为生产年月；0123为炉号；HT01为热处理批号；D300为规格代码（直径300mm）。客户可凭批次号向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测及腐蚀试验报告。

## 七、注意事项

1. 避免在700℃以下长期服役，该温度区间γ′相析出不充分，可能导致强度不足。

2. 禁止接触含氯离子的高浓度酸性介质（如盐酸、次氯酸），否则可能引发应力腐蚀开裂。

3. 焊接后必须进行焊后热处理（760℃/2小时空冷），以消除焊接应力和恢复组织稳定性。

4. 切削加工时需注意加工硬化倾向，应采用硬质合金刀具并保持足够的冷却液流量，避免表面产生硬化层。

5. 表面划伤或磕碰后应进行打磨修复并重新进行渗透检测，防止划伤成为疲劳裂纹源。

6. 热处理过程中应控制冷却速度，过快冷却可能导致内应力过大和变形。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥、通风良好的库房，温度控制在-10℃至40℃之间，相对湿度不超过60%。地面应铺设木质垫板或橡胶垫，避免与地面直接接触。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。

**包装规范**：每件锻件先用防锈纸包裹，再套入塑料薄膜袋，内放干燥剂（硅胶包），外加固木箱或钢带捆扎。包装箱外标明“防潮”“勿压”“向上”等标识。对于出口产品，采用真空包装加防潮铝箔袋。

**运输注意事项**：运输过程中应固定牢固，避免碰撞和滑动。使用篷布遮盖，防止雨淋和暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触锻件表面，以免造成压痕和损伤。

**明确禁止行为**：禁止露天存放；禁止与腐蚀性物质混放；禁止踩踏、抛掷或翻滚；禁止使用铁锤直接敲击。

## 九、加工操作规范

**切割**：推荐采用带锯切割或水刀切割。带锯切割时锯条线速度控制在20-40 m/min，进给量0.05-0.15 mm/齿，使用专用切削液冷却。水刀切割时水压350-400 MPa，磨料为80目石榴石，切割速度50-100 mm/min。切割后边缘应使用锉刀或砂轮打磨光滑，去除毛刺和微裂纹。禁止使用普通砂轮片进行切割，以免产生过热和微裂纹。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属选用与母材同质的GH4586焊丝或焊条。焊接电流TIG为80-150 A，SMAW为100-180 A；焊接速度80-120 mm/min；层间温度控制在150℃以下。保护气体使用99.99%高纯氩气，流量10-15 L/min。焊后立即进行去应力退火：760℃±10℃，保温2小时，空冷。注意事项：焊前应清除坡口两侧20mm范围内的油污和氧化皮；禁止在潮湿环境下施焊；禁止使用含硫的焊条或焊丝。

**热处理**：固溶处理1080℃±10℃，保温时间按有效厚度2 min/mm计算，不少于1小时，油冷或快速空冷。时效处理760℃±5℃，保温16小时，空冷。注意事项：固溶后应尽快转移至冷却介质，转移时间不超过30秒；禁止在固溶和时效之间进行冷加工。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质应选用与GH4586同级别或更高级的镍基高温合金（如GH4169、Inconel 718），避免使用不锈钢或碳钢连接件，防止电偶腐蚀。密封垫片应选用无卤素材料（如柔性石墨或陶瓷纤维垫片），禁止使用含氯的聚四氟乙烯垫片。安装后应对接触面进行清洁，去除油污和金属碎屑，必要时进行酸洗钝化处理（使用10%硝酸+2%氢氟酸溶液，温度50℃，时间20分钟）。

**日常维护方法**：每运行500小时或每月进行一次外观检查，重点检查表面有无点蚀、裂纹或变形。清洁时使用中性清洗剂（pH 6-8）或去离子水，禁止使用含氯的清洗剂（如次氯酸钠、盐酸）。对长期停机的设备，应在锻件表面涂覆防锈油（如WD-40或专用高温防锈油），并用塑料薄膜包裹密封。

**常见故障及解决方法**：

1. 表面点蚀：检查服役环境中的氯离子浓度是否超标，必要时更换燃料或增加空气过滤；对点蚀部位进行打磨修复，并重新进行渗透检测。

2. 焊缝开裂：分析开裂原因，如为焊接应力未消除导致，应重新进行焊后热处理；如为填充金属不匹配，应更换焊材并重新焊接。

3. 变形超差：检查运行温度是否超过设计上限，或冷却系统是否故障。轻微变形可通过热校正（在固溶温度下加压校正），严重变形需更换新件。

## 十一、安全警示与应急处理

**高温操作安全**：在进行热处理或高温安装时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃服。禁止徒手触碰未冷却工件（工件表面温度可能超过800℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以免引发蒸汽爆炸或热冲击导致工件开裂。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥11），切割区域设置排烟系统，及时抽除金属粉尘和有害气体。火花飞溅区域应设置防火隔离帘，周围不得放置易燃物品。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机并隔离故障区域，切断燃料、介质和电源。

2. 操作人员应穿戴耐酸碱手套、防护服和护目镜，避免直接接触腐蚀产物。

3. 对泄漏的腐蚀介质，使用石灰或碳酸氢钠中和，然后用吸油毡或沙土吸附收集，装入专用危废容器。

4. 废弃的锻件、包装物及清理出的腐蚀产物属于危险废物（HW类），应委托有资质的危废处理单位处置，严禁随意丢弃或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4586涡轮盘锻件时，建议从以下角度进行考量：

1. **应用场景匹配度**：确认使用温度是否在700-900℃范围内，腐蚀环境是否以热腐蚀为主（含硫、氯、钒等）。如温度低于700℃，可考虑GH4169等合金；如腐蚀环境以氧化为主，可考虑GH3030等合金。

2. **关键性能参数**：重点关注高温持久强度（750℃/350MPa下的寿命）和热腐蚀速率，这两项指标直接决定涡轮盘的使用寿命。建议要求PREN值（耐点蚀当量）≥40（Cr+3.3Mo+16N），以评估抗腐蚀能力。

3. **认证要求**：航空发动机用件需提供GJB 1951认证；舰用燃气轮机用件需提供船级社认证（如CCS、DNV、Lloyd's）；出口产品需符合NACE MR0175或ISO 15156标准。请在下单时明确认证需求。

4. **备品备件比例**：建议按1:2或1:3的比例采购备件，具体比例根据设备的重要程度和维修周期确定。对于关键设备，建议同时采购同批次产品作为备件，以保证性能一致性。

5. **质保书核对**：收到货物后，应仔细核对上海墨钜原厂质保书，确认化学成分、力学性能、无损检测结果及腐蚀试验报告是否与合同约定一致。如有疑问，可要求提供第三方检测报告（如SGS、BV）进行验证。

## 十四、价格标准

GH4586涡轮盘锻件的参考价格区间如下（以实际询价为准）：

- 标准规格（外径≤500mm，单件重量≤50kg）：800-1200元/公斤

- 大规格（外径500-1200mm，单件重量50-500kg）：650-950元/公斤

- 小批量试样（单件重量≤5kg）：按1500-2000元/公斤计价（上浮15-20%）

- 批量采购折扣：≥5吨可享5-8%折扣；≥10吨可享8-12%折扣

- 附加技术要求加价：双认证（如GJB+船级社）加价10-15%；第三方检测（SGS/BV）按实际检测项目收费；定制热处理方案加价5-8%

具体报价请联系曾先生获取精确订单报价，报价有效期为15个工作日。付款方式一般为30%预付款+70%发货前付清。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、组织异常等）导致产品失效的，上海墨钜承诺免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书加盖公司质检章和可追溯批次号。

**技术支持**：提供24小时远程技术指导（电话或视频），解答加工、焊接、热处理等问题。如需现场服务，承诺48小时内安排工程师抵达客户现场。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、硬度）的费用由上海墨钜承担。非常规检测项目（如持久强度、腐蚀试验、疲劳试验）按实际费用协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备的持续运行和维护需求。

**售后响应**：质量相关问题2小时内回复初步意见，48小时内出具解决方案或处理方案。对于紧急问题，可安排加急处理。
