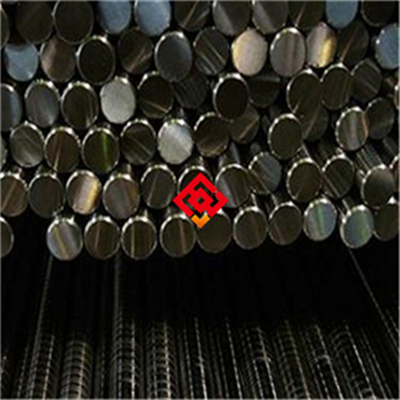

GH4220 高铝钛叶片 小批量1吨起发 48小时发货 蠕变强棒材

# GH4220 高铝钛叶片用高温合金棒材产品介绍

## 一、产品概述与适用范围

GH4220属于镍基沉淀硬化型高温合金，是该产品大类中的典型牌号之一，专为航空发动机与燃气轮机涡轮叶片设计。该合金以高铝、高钛成分为核心特征，通过γ′相（镍铝钛金属间化合物，Ni3(Al,Ti)）的弥散析出实现优异的高温强化效果。GH4220适用于在700°C至950°C范围内长期服役的转动部件，特别适合承受蠕变与疲劳复合载荷的工况环境。

核心优势如下：

1. 高温蠕变强度卓越：在900°C、100MPa条件下持久寿命可达100小时以上，抗蠕变变形能力显著优于同类合金。

2. 组织稳定性优异：经长期高温暴露后，γ′相长大速率缓慢，力学性能衰减可控。

3. 抗氧化与热腐蚀性能良好：铝含量高可在表面形成致密Al₂O₃保护膜，抵抗高温燃气侵蚀。

4. 铸造与锻造工艺适应性好：可制成精密铸造叶片，也可通过热加工制成棒材用于锻压成形。

5. 批次一致性高：采用真空冶炼与严格热处理制度，每批次产品性能波动控制在ASTM标准允许范围内。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心装备，可执行ASTM、GB/T、AMS等国内外标准。全流程从原料筛选、冶炼、锻造、热处理到无损检测均实现工艺可追溯，每件产品均附带原厂质保书。

## 三、核心功能

1. 高温蠕变抗力：在900°C、137MPa条件下，持久寿命典型值≥50小时（以实际产品质保书为准），满足叶片在高温旋转工况下的长期安全运行需求。

2. 抗氧化防护能力：在900°C空气中氧化100小时后的氧化增重率≤0.15mg/cm²，表面形成连续致密的Al₂O₃保护层，有效阻止氧向内扩散。

3. 高强韧匹配：室温抗拉强度≥1000MPa，延伸率≥8%，在保持高强度的同时具备一定塑性，避免脆性断裂风险。

4. 热加工成形能力：在1050°C至1150°C温度区间具有良好的热塑性，可顺利实现锻造、轧制等工艺，满足叶片复杂型面的成形要求。

5. 组织稳定性保持：经700°C至950°C长期时效后，γ′相形态保持球状或立方状，无明显粗化或转变成有害相（如σ相、Laves相等）。

## 四、技术特点

**合金设计思路**：GH4220的设计核心在于通过高铝（Al约5.0%~6.0%）与高钛（Ti约2.0%~3.0%）的配比，使γ′相体积分数达到45%以上，形成高效强化网络。同时加入适量铬（Cr约10.0%~12.0%）保证抗氧化性，添加少量钼（Mo约3.0%~5.0%）与钨（W约3.0%~5.0%）进行固溶强化，提升基体强度。硼（B约0.01%~0.03%）与锆（Zr约0.05%~0.15%）的微量添加则用于强化晶界，抑制沿晶裂纹扩展。

**冶炼工艺**：采用“真空感应熔炼（VIM）+真空自耗重熔（VAR）”双联工艺。VIM阶段完成合金化与脱气，VAR阶段进一步去除夹杂物、降低气体含量（氧、氮、氢），获得纯净度高、偏析小的优质铸锭。

**热处理制度**：标准热处理为“固溶处理+两级时效”。固溶温度1180°C±10°C，保温2小时，油冷或空冷；第一级时效温度1050°C±10°C，保温4小时，空冷；第二级时效温度850°C±10°C，保温16小时，空冷。该制度确保γ′相以适宜尺寸弥散析出，同时避免晶粒过度长大。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 4~6级。时效后γ′相尺寸约为0.3~0.5μm，呈均匀弥散分布。严格控制δ相（Ni3Nb）及有害相析出，通过热加工与热处理参数优化实现组织均匀化。

**无损检测及质量保证**：每件棒材均进行超声波探伤（UT，按ASTM E2375标准，灵敏度φ0.8mm平底孔当量），表面进行液体渗透检测（PT，按ASTM E1417标准）。化学成分采用光谱分析（OES）与气体分析仪检测，力学性能通过拉伸与持久试验验证。所有检测数据记录在质保书中，可追溯至具体冶炼炉号。

## 五、应用领域

1. **航空发动机涡轮叶片**：用于高压涡轮转子叶片与导向叶片，承受高温燃气冲击与离心应力。

2. **燃气轮机热端部件**：应用于工业燃气轮机的第一级动叶与静叶，要求长期稳定运行。

3. **火箭发动机涡轮泵**：在高温、高压、高转速工况下工作的涡轮转子材料。

4. **高温紧固件**：用于航空发动机机匣、燃烧室等部位的螺栓、螺母，要求抗松弛与抗蠕变。

5. **核工程高温结构件**：在高温气冷堆中用作支撑件或定位件，要求耐辐照与高温稳定性。

## 六、产品详细参数

**化学成分（wt%，典型范围）**：

碳C：0.05~0.12；铬Cr：10.0~12.0；铝Al：5.0~6.0；钛Ti：2.0~3.0；钼Mo：3.0~5.0；钨W：3.0~5.0；硼B：0.01~0.03；锆Zr：0.05~0.15；铁Fe：≤2.0；镍Ni：余量。杂质元素：硅Si≤0.50，锰Mn≤0.50，磷P≤0.015，硫S≤0.010，铜Cu≤0.20。

**力学性能（典型值，以实际产品质保书为准）**：

室温：抗拉强度≥1050MPa，屈服强度≥850MPa，延伸率≥10%，断面收缩率≥12%，布氏硬度HB 320~380。

高温（900°C）：抗拉强度≥550MPa，屈服强度≥450MPa，延伸率≥15%。

持久性能（900°C/137MPa）：持久寿命≥50小时，延伸率≥5%。

高温蠕变（900°C/100MPa/100小时）：总蠕变量≤0.5%。

**物理性能**：

密度：8.15g/cm³（典型值）。

熔点：1320°C~1380°C（固相线~液相线）。

热导率：在100°C时约11.5W/(m·K)，在900°C时约25.0W/(m·K)。

电阻率：在室温下约1.25×10⁻⁶Ω·m。

线膨胀系数：20°C~900°C范围内平均值为15.5×10⁻⁶/°C。

弹性模量：室温下约210GPa，900°C时约150GPa。

**耐腐蚀/高温性能**：

抗氧化性：在900°C空气中氧化100小时后，氧化增重率≤0.15mg/cm²，氧化层厚度≤10μm。

高温持久强度：900°C/100小时持久强度≥150MPa（典型值，以实际产品质保书为准）。

热腐蚀抗力：在含Na₂SO₄+NaCl的模拟燃气环境中，单位面积失重率≤0.5mg/cm²·h（900°C，100小时）。

**产品规格范围**：

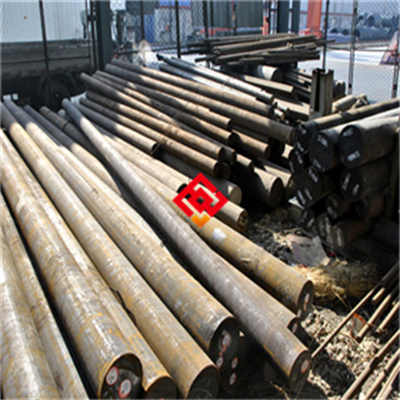

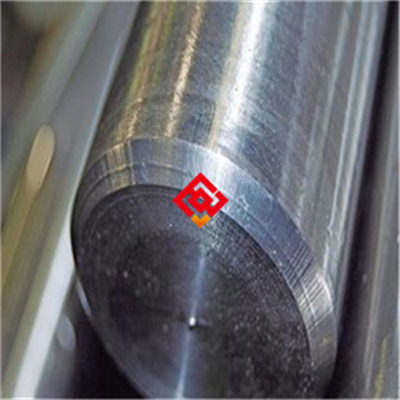

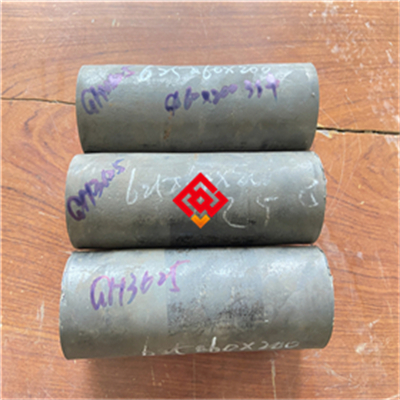

棒材：直径20mm~300mm，长度3000mm~6000mm，也可按客户要求定尺供应。

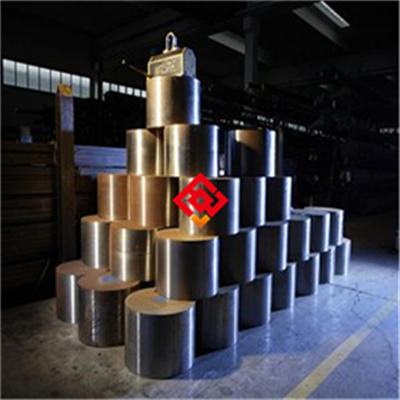

锻件：可供应圆形或方形锻坯，单件重量50kg~500kg。

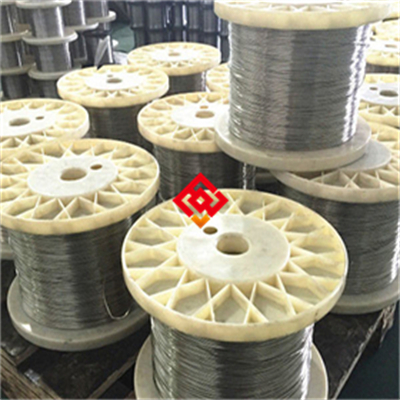

丝材：直径1.0mm~12.0mm，成盘供应，单盘重量10kg~50kg。

**交货状态**：棒材与锻件以固溶+时效状态交货，表面经磨光或车光处理，粗糙度Ra≤3.2μm。丝材以冷拉+时效状态交货，表面光亮。

**批次溯源码解读**：编码规则为“MJ-GH4220-年月-炉号-热处理批号-规格代码”。例如“MJ-GH4220-202503-1123-HT05-D80”，其中MJ为上海墨钜缩写，GH4220为牌号，202503表示生产年月（2025年3月），1123为冶炼炉号，HT05为第五批热处理批次，D80表示直径80mm。客户可通过该编码向上海墨钜索取完整质保书。

## 七、注意事项

1. **避免长期服役于950°C以上温度**：超过此温度γ′相会快速粗化并溶解，导致强度急剧下降，建议服役温度上限控制在950°C以内。

2. **禁止接触含硫、含氯介质**：在高温下硫与氯会破坏Al₂O₃保护膜，引发灾难性氧化或热腐蚀，应避免与含硫燃料、氯化物盐类直接接触。

3. **焊接后必须进行焊后热处理**：焊接热影响区会产生应力集中与组织不均匀，需在焊后1小时内进行去应力退火（850°C~900°C，空冷），否则可能引发焊后裂纹。

4. **加工硬化倾向明显**：冷加工（如冷拉、冷弯）后硬度显著升高，若需进一步加工应进行中间退火（1050°C，空冷），防止开裂。

5. **表面划伤与缺口敏感**：任何表面划痕、刻痕或缺口均可能成为疲劳裂纹源，尤其在高应力叶片应用中，严禁使用硬质工具敲击或划伤表面。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内库房，温度保持在-10°C至40°C之间，相对湿度不超过60%。产品应放置于木质垫板或橡胶垫上，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末、氯化物盐类等腐蚀性物质混存。

**包装规范**：棒材与锻件先包裹防锈纸，再套入聚乙烯塑料薄膜袋，内置干燥剂（硅胶包），最后装入木箱或编织袋中。木箱内部用泡沫板固定，防止运输中碰撞。丝材采用塑料盘卷绕，外层缠绕防锈薄膜，装入纸箱或木箱。每件产品附有标签，注明牌号、炉号、规格、数量及生产日期。

**运输注意事项**：运输过程中必须采取防雨、防暴晒措施，车厢顶部加盖防水篷布。产品在车厢内应使用木楔或绑带固定，防止滑动碰撞。吊装时使用尼龙吊带或带有橡胶护套的钢丝绳，禁止钢丝绳直接接触产品表面。严禁踩踏、抛掷或翻滚包装件。

**明确标注禁止行为**：

- 禁止与腐蚀性物质混放。

- 禁止露天存放（即使有遮盖）。

- 禁止踩踏、抛掷、翻滚产品。

- 禁止使用铁质工具直接敲击产品表面。

## 九、加工操作规范

**切割**：

推荐方法：小直径棒材（≤100mm）使用带锯切割，锯条齿距4~6齿/英寸，进给速度20~40mm/min，冷却液使用水基乳化液。大直径棒材（>100mm）推荐使用等离子切割或水刀切割，禁止使用普通砂轮片（因砂轮杂质可能污染合金表面）。切割后断面应用锉刀或砂纸打磨至光滑，去除毛刺与热影响层。

注意事项：切割过程中保持冷却充分，防止局部过热产生微裂纹。禁止使用碳化硅砂轮片。

**焊接（如适用）**：

推荐方法：采用钨极氩弧焊（TIG），保护气体为高纯氩气（纯度≥99.99%），流量8~15L/min。填充金属选用同牌号焊丝（GH4220焊丝），直径1.6mm~3.2mm。焊接电流80~150A（直流正接），电压12~18V，焊接速度50~100mm/min。层间温度控制在100°C以下，每焊完一道后应冷却至室温再焊下一道。

焊后热处理：焊后1小时内进行去应力退火，温度850°C~900°C，保温1~2小时，空冷。

注意事项：焊接前应将焊接区域打磨至金属光泽，去除氧化皮与油污。禁止使用含氯溶剂清洗。焊接过程中应避免电弧停留时间过长，防止过热。

禁止行为：禁止在无保护气体条件下焊接，禁止使用酸性焊剂，禁止焊后不进行热处理。

**热处理**：

固溶处理：加热至1180°C±10°C，保温时间按截面厚度计算（每25mm保温1小时），油冷或强制空冷。

第一级时效：1050°C±10°C，保温4小时，空冷。

第二级时效：850°C±10°C，保温16小时，空冷。

注意事项：加热炉应使用电炉或燃气炉，炉内气氛为中性或微氧化性，避免还原性气氛。工件应均匀摆放，保证受热均匀。冷却过程中应保证工件不相互碰撞。

禁止行为：禁止在固溶后采用水淬冷却（会导致组织不均匀与开裂），禁止超过规定温度加热。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

- 连接件材质：推荐使用同牌号（GH4220）或更高级别镍基合金（如GH4169、GH4738等）制成的螺栓与螺母，避免使用低合金钢或不锈钢，防止高温下因热膨胀系数差异导致松动或应力集中。

- 密封垫片选型：使用石墨垫片或陶瓷纤维垫片，禁止使用含卤素（如聚四氟乙烯PTFE）或含硫的垫片，防止高温下腐蚀。

- 安装后的清洁处理：安装完成后，使用中性清洗剂或无水乙醇清洗接触表面，去除油污与指纹，必要时进行酸洗钝化（采用硝酸+氢氟酸混合液，20°C~30°C，浸泡10~15分钟），然后用去离子水冲洗并干燥。

**日常维护方法**：

- 清洁周期：根据服役环境，建议每运行500小时或每季度进行一次表面清洁。

- 清洗剂类型：使用中性清洗剂（pH值6~8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。

- 防锈/防氧化处理：长期停机时，表面涂抹高温防锈油（适用温度≤200°C）或覆盖防锈纸，存放于干燥环境。

**常见故障及解决方法**：

1. **表面点蚀**：可能由表面污染（如含氯介质沉积）引起。解决措施：用中性清洗剂彻底清洁，轻微点蚀可用细砂纸（600#以上）打磨后重新钝化处理。严重点蚀需更换部件。

2. **焊缝开裂**：焊后未及时热处理或焊接参数不当所致。解决措施：打磨开裂区域，重新焊接并立即进行焊后去应力退火（850°C~900°C，空冷）。

3. **变形**：长期高温服役下蠕变累积或安装应力过大导致。解决措施：停机检查，测量变形量，若超出设计允许范围（通常≤0.5mm）则需更换新件，同时检查安装配合间隙是否合理。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300°C）、防护面罩（耐冲击型）及阻燃工作服。严禁在工件未冷却至室温（≤40°C）时直接触碰。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水可能发生爆炸或产生氢气）。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号≥11号，用于等离子切割；≥5号用于带锯切割），切割区域应安装排烟系统，及时排出金属烟尘。火花飞溅区域应设置防火隔离帘，周围禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：

- 停机隔离：发现产品出现裂纹、变形或腐蚀穿孔时，立即停止设备运行，隔离故障区域。

- 切断介质源：关闭相关燃气、蒸汽或腐蚀性介质阀门。

- 人员防护：处理人员应佩戴防酸手套、护目镜及防毒面具（若涉及腐蚀性介质泄漏）。

- 泄漏介质中和与收集：若泄漏介质为酸性，用碳酸氢钠粉末或石灰进行中和，然后收集至专用容器；若为碱性，用稀醋酸中和。废弃物应分类存放。

- 废弃物处置：沾染合金粉末或腐蚀介质的废弃物应归类为危险废物（HW类，如HW06有机溶剂废物、HW17表面处理废物），交由有资质的处理机构处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4220棒材时，建议从以下角度综合评估：

1. **应用场景匹配度**：确认服役温度是否在700°C~950°C范围内，承受应力是否在合金持久强度允许范围内（如900°C下持续应力≤150MPa）。若温度或应力超出推荐值，建议考虑更高性能牌号（如单晶合金或定向凝固合金）。

2. **关键性能参数**：重点关注PREN值（点蚀当量，PREN=Cr+3.3Mo，本合金PREN约22~26，典型值）、高温持久强度（900°C/100小时）、蠕变极限等，确保满足设计要求。

3. **认证要求**：确认是否需要船级社认证（如DNV、ABS、CCS）、NACE MR0175认证（用于含H₂S环境）或ISO 9001体系认证。上海墨钜可提供相应认证文件。

4. **备品备件比例**：建议按设备运行台数的10%~15%储备备件，对于关键叶片部件可提高至20%。小批量（1吨起发）可满足紧急需求。

建议客户在收货后核对上海墨钜原厂质保书，确认化学成分、力学性能与探伤结果。如需进一步验证，可要求提供第三方检测报告（如SGS、BV），常规检测项目费用由上海墨钜承担。

## 十四、价格标准

GH4220高铝钛叶片用高温合金棒材的参考价格如下：

- 直径20mm~100mm棒材：约350~500元/公斤（含税）。

- 直径100mm~200mm棒材：约400~550元/公斤。

- 直径200mm~300mm棒材：约450~600元/公斤。

- 锻件（按单件重量计价）：约500~700元/公斤。

- 丝材（直径1.0mm~12.0mm）：约400~600元/公斤。

价格受以下因素影响：规格尺寸（大直径或异形件加价10%~20%）、采购数量、附加技术要求（如双认证、第三方检测、定制热处理）。批量折扣政策：采购量≥5吨可享5%~12%折扣（视具体牌号与规格协商）；小批量试样（≤50公斤）加价15%~20%。具体报价请联系曾先生（021-67898711）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、力学性能不达标）导致产品失效的，上海墨钜提供免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户可通过电话或邮件获得24小时内远程技术指导；如需现场服务，上海墨钜保证48小时内安排工程师抵达客户现场协助解决技术问题。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、硬度）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、抗氧化）费用另议。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代产品（通过库存或定制加工），确保客户设备维护不受影响。

**售后响应**：质量相关问题2小时内由专人回复，48小时内出具初步解决方案。紧急情况可拨打曾先生私人电话13472787990获得即时协助。
