# GH4199 高钨合金 现货板材2-8mm 1000℃强度 可零切 产品介绍

## 一、产品概述与适用范围

GH4199高钨合金是一种以镍为基体、添加大量钨元素进行固溶强化与沉淀强化的变形高温合金，属于我国自主研发的高温合金系列。该牌号典型应用于航空发动机、燃气轮机及高温结构件领域，长期服役温度可达1000℃，短时使用温度可至1100℃。产品核心优势如下：其一，在1000℃高温下仍保持较高的抗拉强度和持久性能，优于多数传统镍基高温合金；其二，具有优异的抗高温氧化和抗热腐蚀能力，适用于含硫、含钒的恶劣燃烧环境；其三，组织稳定性好，经长期高温时效后析出相粗化缓慢，性能衰减可控；其四，具备良好的冷热加工塑性，可制成板材、棒材及锻件；其五，产品以2-8mm厚度现货板材形式供应，支持零切，满足小批量研发及维修件需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司供应，生产产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及多辊精密轧机，严格执行ASTM、GB/T 14992及GJB等标准，全流程工艺可追溯，确保每批次产品质量稳定可靠。

## 三、核心功能

1. **高温强度保持能力**：GH4199在1000℃下抗拉强度可达180-220MPa（典型值，以实际产品质保书为准），持久寿命在100MPa/1000℃条件下超过50小时，适用于涡轮叶片、导向叶片等高温承力部件。

2. **抗高温氧化性能**：在1000℃空气中经100小时循环氧化后，氧化增重率小于0.3 mg/cm²，表面形成致密Cr₂O₃及Al₂O₃复合氧化膜，有效阻止氧向内扩散。

3. **抗热腐蚀能力**：在模拟燃气轮机燃烧环境（含Na₂SO₄+NaCl盐膜，900℃）中，腐蚀深度较传统Inconel 718降低约40%，适用于海洋环境或劣质燃料工况。

4. **组织稳定性**：经800-1000℃长期时效1000小时后，γ′强化相（Ni₃(Al,Ti)型）尺寸控制在0.3-0.8μm，未发现有害σ相（一种脆性金属间化合物）大量析出，保证部件尺寸及性能稳定。

5. **冷热加工适应性**：板材在固溶状态下可进行冷弯、冲压及剪切，热加工温度范围1050-1150℃，允许变形量达60%而不开裂，便于制作复杂形状结构件。

## 四、技术特点

**合金设计思路**：GH4199以镍为基体，通过添加高含量钨（约8-12wt%）进行固溶强化，提高基体再结晶温度及高温强度；同时加入铝、钛形成γ′沉淀强化相（Ni₃(Al,Ti)），在高温下阻碍位错运动；铬元素提供抗氧化及抗腐蚀能力，钴元素进一步降低基体堆垛层错能，抑制高温蠕变。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，有效去除气体（氧、氮、氢）及非金属夹杂物，使S含量控制在0.005%以下，O含量低于20ppm，保证纯净度。

**热处理制度**：标准热处理为固溶+时效。固溶温度1180±10℃，保温1-2小时后快速水冷，使碳化物及γ′相充分溶解；时效处理分两级：一级时效1050℃×4小时空冷，二级时效850℃×16小时空冷，析出均匀细小的γ′相及碳化物，获得最佳高温性能。

**显微组织控制**：固溶后平均晶粒度控制在4-6级（ASTM标准），避免晶粒粗大导致高温脆性；δ相（Ni₃Nb型）含量控制在2%以下，防止其沿晶界呈膜状分布引起晶界弱化；通过调整Al/Ti比例使γ′相体积分数达35-40%，呈球形均匀分布。

**无损检测及质量保证**：板材逐张进行超声波探伤（纵波，频率5MHz，灵敏度φ0.8mm平底孔），确保无分层、裂纹及大于0.5mm的夹杂物；表面缺陷采用液体渗透检测（PT）检查；化学成分采用直读光谱仪及ICP-OES（电感耦合等离子体发射光谱法）分析，力学性能采用电子万能试验机测试，全流程数据录入质量追溯系统。

## 五、应用领域

- **航空发动机**：用于涡轮叶片、导向叶片、燃烧室火焰筒及加力燃烧室部件，承受1000℃以上高温气流冲刷及燃气腐蚀。

- **燃气轮机**：应用于动力涡轮叶片、喷嘴环及过渡段，适应天然气、重油及生物质燃料产生的热腐蚀环境。

- **高温工业炉**：制造炉辊、辐射管及热电偶保护管，在1000℃长期服役下保持结构强度。

- **化工与石化**：用于乙烯裂解炉管、转化炉管及高温反应器内构件，抵抗高温氧化及渗碳。

- **核能工程**：作为高温气冷堆热交换器及支撑件材料，在惰性气氛及高温下保持尺寸稳定。

- **科研与试验设备**：用于高温力学试验夹具、热模拟机压头及真空炉发热体，满足精确控温及重复使用要求。

## 六、产品详细参数

**化学成分**（wt%，典型范围，以实际质保书为准）：

碳 C：0.05-0.10；铬 Cr：18.0-21.0；钴 Co：8.0-12.0；钨 W：8.0-12.0；铝 Al：1.5-2.5；钛 Ti：2.0-3.0；铁 Fe：≤2.0；铌 Nb：0.5-1.5；锰 Mn：≤0.5；硅 Si：≤0.4；磷 P：≤0.015；硫 S：≤0.010；镍 Ni：余量。

**力学性能**（室温典型值，以实际质保书为准）：

抗拉强度 σb：≥980 MPa；屈服强度 σ0.2：≥680 MPa；延伸率 δ5：≥15%；硬度：HRC 32-38；冲击功 Akv：≥40 J。

高温性能（1000℃典型值，以实际质保书为准）：抗拉强度：≥180 MPa；屈服强度：≥120 MPa；延伸率：≥25%；持久强度（1000℃/100h）：≥80 MPa。

**物理性能**（典型值，以实际质保书为准）：

密度：8.35 g/cm³；熔点：1340-1380℃；热导率（1000℃）：约28 W/(m·K)；电阻率（20℃）：约1.25 μΩ·m；线膨胀系数（20-1000℃）：约16.5×10⁻⁶/℃；弹性模量（20℃）：约210 GPa。

**耐腐蚀/高温性能**（典型值，以实际质保书为准）：

高温氧化增重率（1000℃×100h，循环氧化）：≤0.3 mg/cm²；临界点蚀温度（CPT，在6%FeCl₃溶液中）：≥50℃；高温持久强度（1000℃，100h）：≥80 MPa。

**产品规格范围**：

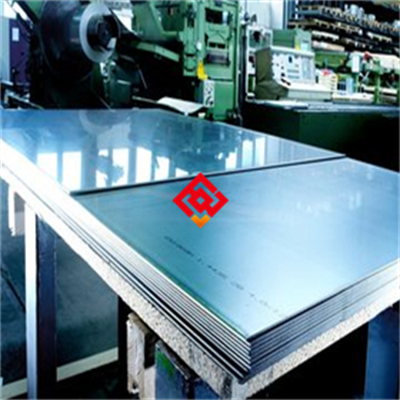

板材：厚度2.0-8.0mm，宽度600-1250mm，长度1000-3000mm；可零切（最小起切面积200×200mm）。

**交货状态**：

固溶态（1180℃水冷）+ 酸洗表面（表面粗糙度Ra≤3.2μm），或按用户要求提供时效态。

**批次溯源码解读**：

编码规则示例：MJ-GH4199-202504-A001-HT01-3.0×1000×2000

其中：MJ为上海墨钜代码；GH4199为牌号；202504为生产年月；A001为炉号（对应VIM+ESR冶炼批次）；HT01为热处理批号；3.0×1000×2000为板材规格（厚度mm×宽度mm×长度mm）。如需获取原厂质保书（含化学成分、力学性能、探伤报告及尺寸检验记录），请凭批次号向上海墨钜索取，质保书可追溯至冶炼炉号及热处理曲线。

## 七、注意事项

1. **避免长期服役于700-800℃区间**：此温度范围内γ′相会粗化并析出少量σ相，导致冲击韧性下降，若必须在此区间使用，建议进行稳定化预处理（850℃×24h空冷）。

2. **禁止接触含硫、含铅及含锌介质**：在高温（>800℃）下，硫、铅、锌会沿晶界扩散引起晶间脆化，严重降低持久寿命。焊接时须使用低硫焊丝，避免使用含硫润滑剂。

3. **焊接后必须进行去应力或固溶处理**：焊接残余应力在高温下易引发再热裂纹，建议焊后立即进行850℃×2h空冷去应力处理，或随炉升温至固溶温度进行整体热处理。

4. **冷加工硬化倾向明显**：冷弯、剪切或冲压后，变形区硬度可上升至HRC 45以上，若需继续成形，应在中间进行850℃×1h退火软化处理，禁止在硬化状态下强制变形。

5. **表面划伤及压痕敏感**：板材表面划伤深度超过0.1mm时，在高温氧化环境下会成为裂纹源，建议加工时使用软质夹持工装，严禁使用硬质金属爪具直接夹持。

6. **热处理冷却速度要求严格**：固溶后必须快速冷却（水淬或强制风冷），若冷却速度不足（如炉冷），会导致碳化物沿晶界析出，降低室温塑性及高温持久性能。

## 八、存储与运输指南

**存储环境要求**：

温度范围：5-35℃；相对湿度上限：60%；地面需铺设木垫板或橡胶垫，禁止直接接触水泥地或金属地面；禁止与酸、碱、盐、重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀或接触腐蚀。

**包装规范**：

板材逐张用中性防锈纸包裹，外层包裹PE塑料薄膜，袋内放置干燥剂（硅胶，用量≥10g/m²）；多张板材叠加时，层间用软质纸隔开；外包装采用实木木箱（熏蒸处理）或高强度编织袋（适用于短途运输）。木箱外标注“防潮”、“轻放”、“向上”标识。

**运输注意事项**：

运输车辆应配备防雨篷布，禁止露天暴晒或淋雨；板材平放于托盘上，使用尼龙绑带固定，禁止使用钢丝绳直接接触板材表面；吊装时使用柔性吊带，吊带宽度≥50mm，吊点间距不超过2m，防止板材弯曲变形。

**明确标注禁止行为**：

禁止与腐蚀性物质（如盐酸、硫酸、氨水）混放；禁止露天存放超过24小时；禁止踩踏、抛掷或重物堆压；禁止使用铁锤敲击板材定位。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤4mm时采用激光切割（功率2-4kW，切割速度1-3m/min，辅助气体为氮气，压力0.8-1.2MPa）；厚度4-8mm时采用等离子切割（电流80-150A，切割速度0.5-1.5m/min，保护气体为氩气+氢气混合气）；也可采用带锯或水刀切割（水刀压力≥350MPa，砂料为石榴石，粒度80目）。

注意事项：切割后使用锉刀或角磨机去除边缘毛刺及热影响区氧化层，打磨深度≥0.5mm。禁止使用普通碳化硅砂轮片，应使用专用不锈钢或高温合金磨片（氧化铝或金刚石材质），防止铁屑嵌入表面引起点蚀。

**焊接**（适用于GH4199板材对接或补焊）：

推荐焊接方法：钨极氩弧焊（TIG），直流正接。

填充金属牌号：同材质焊丝（GH4199专用焊丝，直径1.6-2.4mm）或HGH3113焊丝（适用于异种钢连接）。

焊接参数：焊接电流80-150A，电弧电压12-18V，焊接速度80-150mm/min；层间温度控制≤100℃（建议用红外测温枪监测）。

保护气体：氩气纯度≥99.99%，流量10-15L/min；背面保护气体流量5-8L/min。

焊后热处理：焊后立即进行850℃×2h空冷去应力处理；若需恢复高温性能，应进行固溶+时效整体热处理。

注意事项：焊接前必须清除坡口两侧20mm范围内的油污、氧化皮及水分，使用丙酮擦拭；禁止使用含硫或含氯的清洗剂；禁止在风速＞2m/s环境下施焊。

**热处理**：

固溶处理：加热温度1180±10℃，升温速率≤10℃/min，保温时间按板材厚度计算（1min/mm，最短不少于30min），冷却方式为水淬（水温≤40℃），转移时间≤10秒。

时效处理：一级时效1050℃×4h空冷；二级时效850℃×16h空冷。

注意事项：热处理前板材应清洗干净，炉内气氛应保持中性或微还原性（氩气保护或真空度≤10⁻¹Pa）；禁止在氧化性气氛中长时间加热，防止表面严重氧化脱铬；水淬时板材应垂直入水，避免变形。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质：推荐使用同材质（GH4199）螺栓或铆钉，或使用更高等级的镍基合金（如GH4169、Inconel 718），避免使用普通不锈钢或碳钢连接件，防止高温下电化学腐蚀或热膨胀不匹配。

密封垫片选型：应选用无卤素、无硫的陶瓷纤维垫片或柔性石墨垫片，禁止使用含氯橡胶垫片（如氯丁橡胶）或含石棉垫片。

安装后处理：安装完成后，对焊接区域及加工表面进行酸洗钝化处理（酸洗液配方：硝酸20%+氢氟酸3%，余量水，温度50-60℃，浸泡15-20分钟），随后用去离子水冲洗干净并干燥，恢复表面钝化膜。

**日常维护方法**：

清洁周期：在高温工况下每运行500小时或每月（以先到为准）进行一次外观检查及清洁。

清洗剂类型：使用中性清洗剂（pH 6-8）或专用不锈钢清洗剂，禁止使用含氯、含氟的清洗剂（如盐酸、漂白水、含氯溶剂）。

防锈/防氧化处理：若发现表面氧化皮剥落或变色，应及时用不锈钢刷清理后重新进行钝化处理；长期停用时应涂覆防锈油（无硫、无氯型）并密封保存。

**常见故障及解决方法**：

1. **表面点蚀**：多见于接触含氯离子介质或酸性冷凝液时。处理方法：停机后清除腐蚀产物，用细砂纸打磨至金属光泽，重新酸洗钝化；若点蚀深度超过板材厚度10%，应更换部件。

2. **焊缝开裂**：多因焊接残余应力过大或焊后未及时热处理导致。处理方法：打磨裂纹至完全清除（渗透检测确认），采用低热输入TIG补焊，焊后立即进行850℃去应力处理。

3. **高温变形**：在长期超温或约束过大时发生。处理方法：停机冷却后检测变形量，若变形量小于1mm/m，可采用机械校平（室温下用液压机，垫软质铜皮）；若超标，需重新进行固溶处理（随炉垫平，加压重物）并校正。

## 十一、安全警示与应急处理

**高温操作安全**：

操作高温工件（≥500℃）时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外线及热辐射）及阻燃工作服（材质为芳纶或阻燃棉）。禁止直接触碰未冷却工件，高温工件应放置在专用耐热支架上冷却，冷却区域设置警示标识。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器扑救金属火灾。

**切割加工安全**：

使用等离子或激光切割时，操作人员必须佩戴遮光号≥10的防护面罩（防紫外线及强光），切割区域配备排烟系统（排风量≥1000m³/h），火花飞溅方向设置防火隔离帘（材质为阻燃帆布）。禁止在无防护条件下直视切割弧光，禁止在切割区域存放易燃物。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机，隔离故障部件，切断与之相连的介质源（如燃气、蒸汽、腐蚀性液体）。

2. 操作人员穿戴防酸碱手套、护目镜及防护服，避免直接接触腐蚀产物或泄漏介质。

3. 若泄漏介质为酸性或碱性，使用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）进行中和处理，然后收集废液至专用容器。

4. 腐蚀产物及废弃部件应分类收集，按危险废物（HW类，如HW17表面处理废物、HW49其他废物）处置，严禁混入普通垃圾。

5. 若发生皮肤接触，立即用大量清水冲洗至少15分钟，并就医；若吸入有害气体，立即转移至通风处，必要时进行吸氧。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并根据您的具体应用工况推荐最优加工及使用方案。

## 十三、购买建议

**应用场景匹配度**：请确认您的设备服役温度是否在GH4199的推荐范围（长期≤1000℃，短期≤1100℃），若温度更高（如≥1150℃），建议选择单晶高温合金或氧化物弥散强化合金；若侧重于耐腐蚀而非高温强度，可考虑Hastelloy X或GH3030。

**关键性能参数核对**：重点关注PREN值（耐点蚀当量，GH4199的PREN值约30-35，典型值以质保书为准）、高温持久强度（1000℃/100h是否≥80MPa）及室温塑性（延伸率是否≥15%）。若用于航空发动机热端部件，还需核对低周疲劳性能及热机械疲劳性能。

**认证要求**：根据行业需求，可要求提供CCS（中国船级社）、DNV（挪威船级社）或NACE MR0175（抗硫化物应力腐蚀）认证。上海墨钜可根据订单要求提供相应认证文件。

**备品备件比例**：建议首次采购时按实际需用量的10-15%增加备品，用于加工试制及维修更换。对于关键部件，建议储备同批次材料，确保组织性能一致性。

**原厂质保书核对**：到货后请核对质保书上的炉号、批次号与实物标记是否一致，检查化学成分、力学性能及探伤结果是否满足技术要求。必要时可要求上海墨钜安排第三方检测机构（如SGS、BV）进行抽样复检，常规检测项目（化学成分、拉伸、硬度）费用由上海墨钜承担。

## 十四、价格标准

GH4199高钨合金板材（2-8mm厚度）参考价格区间如下：

- 单件试样（面积≤0.5m²）：680-850元/公斤（因小批量需单独安排轧制及热处理，上浮约15-20%）。

- 常规批量（0.5-5吨）：550-680元/公斤。

- 大宗采购（≥5吨）：可享5-12%折扣，实际单价500-620元/公斤。

- 附加技术要求加价：如需双认证（如CCS+DNV），加价5-8%；如需第三方检测报告（SGS或BV），加价2-3%；如需定制热处理（如特定时效制度），加价5-10%。

- 零切服务：最小起切面积200×200mm，按实际称重计价，加收10%零切服务费。

具体报价请联系曾先生获取精确订单报价，价格含税（13%增值税）、含包装及国内运费（偏远地区除外）。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂物超标、化学成分偏差、热处理不当导致性能不达标）导致部件失效的，上海墨钜免费更换或退款，并承担因材料问题产生的直接损失（不含间接损失）。

**技术资料**：随货提供中英文质保书（含化学成分、室温及高温力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接参数、热处理曲线）。

**技术支持**：收到技术咨询后24小时内提供远程指导（电话、视频或邮件）；如需现场服务，48小时内安排工程师抵达客户现场，协助解决加工、焊接或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、拉伸、硬度、超声波探伤）费用由上海墨钜承担；特殊检测项目（如高温持久、蠕变、疲劳、腐蚀试验）按实收费，客户可享受成本价。

**备品保障**：该牌号停产后五年内，上海墨钜仍保留同材质坯料或半成品库存，可根据客户需求提供同质替代材料或定制加工服务，确保备件供应连续性。

**售后响应**：质量问题投诉2小时内电话回复，48小时内出具初步处理方案（含原因分析、处理措施及时间节点）。
