GH4169 相当于Inconel718 厂家直供 涡轮盘 提供固溶时效报告

# GH4169 相当于Inconel718 厂家直供 涡轮盘 提供固溶时效报告

## 一、产品概述与适用范围

GH4169合金（相当于美国牌号Inconel718）属于沉淀硬化型镍基高温合金，由上海墨钜特殊钢有限公司生产供应。该合金在-253℃至650℃的宽温度范围内具有优异的综合性能，包括高强度、良好的抗疲劳性能、抗氧化性能以及耐腐蚀性能。其核心优势如下：第一，在650℃以下具有极高的屈服强度和抗拉强度，优于多数同类高温合金；第二，良好的热加工塑性，适合锻造大型涡轮盘等复杂构件；第三，优异的抗热疲劳和抗蠕变性能，满足航空发动机关键部件的苛刻要求；第四，良好的焊接性能，可通过多种焊接方法实现可靠连接；第五，具有稳定的显微组织，在长期服役过程中性能衰减缓慢。本产品主要适用于航空发动机涡轮盘、压气机盘、紧固件及石油化工高温高压部件等场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，严格执行ASTM B637、AMS 5662、GB/T 14992等国内外标准，全流程工艺可追溯。公司具备完善的理化检测中心，可提供原厂质保书及第三方检测报告，确保每一批涡轮盘材料性能可靠、成分均匀。

## 三、核心功能

GH4169合金涡轮盘具备以下核心功能：

第一，耐高温强度功能：在650℃条件下，抗拉强度仍可保持在1000MPa以上，能够承受涡轮盘高速旋转产生的巨大离心应力。

第二，抗热疲劳性能：在频繁启停的温度交变工况下，合金组织稳定，不易产生热疲劳裂纹，典型热循环寿命可达数千次。

第三，抗氧化与耐腐蚀能力：在650℃以下空气中长期使用，氧化增重率极低（典型值小于0.1mg/cm²·h），且对燃气中的硫化物、氯化物具有一定的抵抗能力。

第四，良好的冷热加工性：合金在980℃-1050℃范围内具有优良的热塑性，可顺利锻造出形状复杂的涡轮盘；冷加工状态下的硬化速率适中，便于后续机加工。

第五，抗蠕变性能：在600℃/690MPa条件下，持久寿命可达100小时以上，满足航空发动机长时间稳定运行的需求。

## 四、技术特点

GH4169合金的技术特点体现在以下几个方面：

合金设计思路方面，通过添加铌（Nb）、钼（Mo）、钛（Ti）、铝（Al）等关键合金元素，形成γ′相（Ni₃(Al,Ti)）和γ″相（Ni₃Nb）两种主要强化相。其中γ″相是主要强化相，呈盘状弥散分布在基体中，赋予合金在高温下的高强度。铌元素还能与碳结合形成NbC碳化物，进一步强化晶界。

冶炼工艺方面，采用真空感应熔炼（VIM）加真空自耗重熔（VAR）的双联工艺，或VIM加电渣重熔（ESR）的路线，有效降低气体含量（氧、氮、氢）和非金属夹杂物，确保合金纯净度。涡轮盘用材料通常要求低偏析、高均匀性，因此需严格控制熔炼参数。

热处理制度方面，标准固溶处理温度为980℃±10℃，保温1小时后空冷或油冷，随后进行时效处理：720℃保温8小时，以50℃/h炉冷至620℃，再保温8小时后空冷。这种双时效工艺能够析出最大量的γ″相，获得最佳强度与韧性匹配。

显微组织控制方面，要求晶粒度在ASTM 6级或更细，δ相（Ni₃Nb正交相）含量控制在5%以下，避免对塑性产生不利影响。涡轮盘锻件需控制晶粒均匀性，不允许出现粗大晶粒带或混晶组织。

无损检测及质量保证方面，涡轮盘成品须进行100%超声波探伤（UT），检测灵敏度不低于Φ0.8mm平底孔当量；同时进行液体渗透检测（PT）检查表面缺陷。每批产品均附带光谱分析报告、力学性能报告及探伤报告，确保质量可追溯。

## 五、应用领域

航空发动机制造领域：用于制造涡轮盘、压气机盘、涡轮叶片、导向叶片、机匣等核心热端部件。

石油化工领域：用于高温高压阀门、泵体、管道组件及热交换器，尤其在含硫化氢（H₂S）或氯离子的腐蚀环境中表现优异。

核能工业领域：用于核反应堆控制棒驱动机构、蒸汽发生器支撑件等要求长期高温稳定性的部件。

燃气轮机领域：用于工业燃气轮机的涡轮盘、燃烧室衬套及过渡段等高温部件。

航天火箭领域：用于液体火箭发动机涡轮泵、推力室等需承受极高温度与压力的部件。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：

镍（Ni）：50.0-55.0；铬（Cr）：17.0-21.0；铌（Nb）+钽（Ta）：4.75-5.50；钼（Mo）：2.80-3.30；钛（Ti）：0.65-1.15；铝（Al）：0.20-0.80；钴（Co）：≤1.00；碳（C）：≤0.08；锰（Mn）：≤0.35；硅（Si）：≤0.35；磷（P）：≤0.015；硫（S）：≤0.015；硼（B）：≤0.006；铜（Cu）：≤0.30；铁（Fe）：余量。

力学性能（室温典型值，以固溶时效状态为准）：

抗拉强度：≥1275MPa；屈服强度（0.2%）：≥1035MPa；延伸率：≥12%；断面收缩率：≥15%；硬度：≥HRC 38（或HB 340-380）；冲击功（夏比V型缺口）：≥40J。高温性能（650℃）：抗拉强度≥1000MPa；屈服强度≥860MPa；延伸率≥10%；持久寿命（650℃/690MPa）：≥100h。

物理性能：

密度：8.19g/cm³；熔点：1260-1336℃；热导率（室温）：11.2W/(m·K)；电阻率（室温）：1.25μΩ·m；线膨胀系数（20-100℃）：13.0×10⁻⁶/℃；弹性模量（室温）：200GPa。

耐腐蚀/高温性能：

临界点蚀温度（CPT）：在3.5%NaCl溶液中≥50℃（典型值）；高温氧化增重率（650℃/100h）：≤0.1mg/cm²；高温持久强度（650℃/100h）：≥690MPa。

产品规格范围：

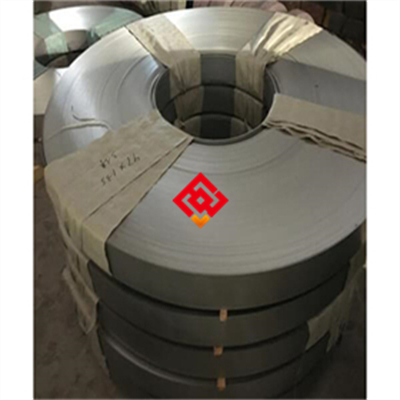

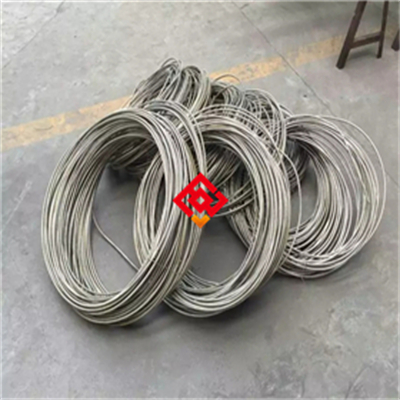

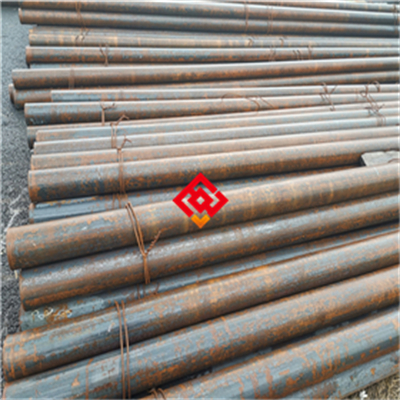

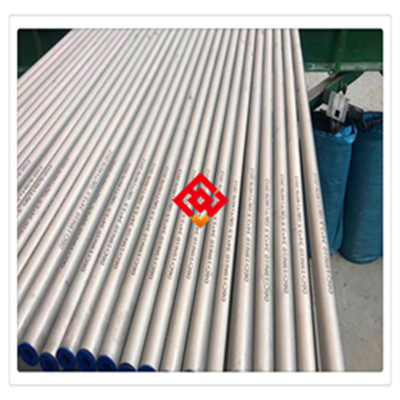

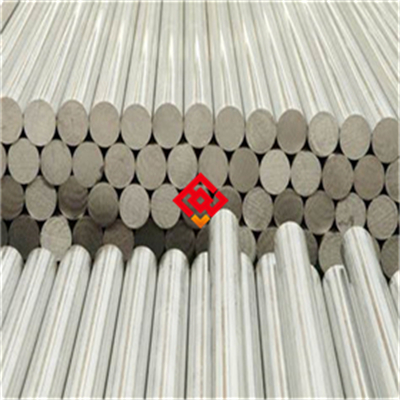

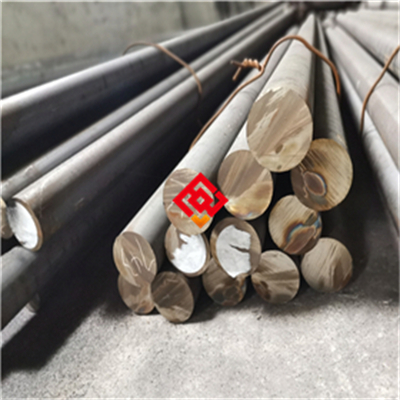

涡轮盘锻件：外径200-1200mm，厚度20-200mm（具体尺寸按图纸定制）；棒材：直径10-300mm；板材：厚度0.5-50mm，宽度≤2000mm；管材：外径6-219mm，壁厚0.5-20mm；丝材：直径0.1-8.0mm。

交货状态：

涡轮盘锻件以固溶加时效状态交货，附带固溶时效热处理报告；棒材、板材、管材可按固溶、固溶加时效或退火状态供货；表面处理为车光、磨光或酸洗，根据客户要求执行。

批次溯源码解读：

编码规则示例：MJ-718-202503-A12-HT05-TD600。其中“MJ”代表上海墨钜，“718”代表牌号GH4169，“202503”代表生产年月（2025年3月），“A12”代表炉号，“HT05”代表热处理批号，“TD600”代表规格代码（涡轮盘外径600mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

第一，避免在650℃以上长期服役，否则γ″相会迅速粗化并转变为δ相，导致强度急剧下降。第二，禁止在含高浓度硫化物或熔融金属的环境中使用，合金可能发生严重的硫化腐蚀。第三，焊接后必须进行固溶加时效处理以恢复性能，严禁在焊后直接使用。第四，冷加工变形量超过15%时，需进行中间退火处理（980℃/30min空冷），否则可能出现加工硬化开裂。第五，表面划伤或磕碰可能成为疲劳裂纹源，涡轮盘在运输和安装过程中必须保护表面质量。第六，热处理时升温速度不宜过快，避免因热应力导致变形或开裂，建议控制在100℃/h以内。

## 八、存储与运输指南

存储环境要求：存放于干燥、通风的室内仓库，温度范围0-40℃，相对湿度上限60%。地面应铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

包装规范：涡轮盘锻件先用防锈纸包裹，再套入塑料薄膜袋，袋内放入干燥剂（硅胶或分子筛），最后装入木箱或钢带加固的编织袋。包装箱外标注“防潮”、“防撞”、“禁止倒置”等标识。

运输注意事项：运输过程中应使用专用支架固定，防止滚动或碰撞。车辆顶部需加盖防雨篷布，禁止暴晒。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

切割操作：

推荐方法包括带锯切割、激光切割或水刀切割。对于厚度超过50mm的涡轮盘毛坯，建议采用带锯切割，锯条线速度控制在20-30m/min，进给速度0.5-1.0mm/s。激光切割适用于薄板，功率2-4kW，辅助气体为氮气。切割后边缘需打磨去除热影响区，打磨深度不小于0.5mm。注意事项：禁止使用普通树脂砂轮片切割，因其可能引入硫、氯等有害元素。切割区域应配备排烟系统。

焊接操作（如适用）：

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属牌号推荐Inconel 718焊丝（AWS A5.14 ERNiFeCr-2）。焊接电流：TIG为80-150A，MIG为150-250A；焊接电压：TIG为10-15V，MIG为20-28V；焊接速度：80-150mm/min。层间温度控制在100℃以下，保护气体为99.99%高纯氩气，流量10-20L/min。焊后需进行固溶加时效处理（同前文）。注意事项：禁止在未保护气氛下焊接；焊接前必须清除表面氧化皮和油污；焊接过程中应使用背面保护气。详细操作示意图及参数表请向上海墨钜索取说明书。

热处理操作：

固溶处理：加热至980℃±10℃，保温时间按截面厚度计算（每25mm保温1小时），随后空冷或油冷。时效处理：720℃保温8小时，以50℃/h炉冷至620℃，再保温8小时后空冷。注意事项：禁止超温或欠温；禁止在固溶后直接水淬（可能引起开裂）；冷却速度需均匀，避免产生过大残余应力。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接件材质推荐使用同牌号GH4169或更高级别的Inconel 718、Waspaloy等。密封垫片应选用无卤素材料，如膨胀石墨垫片或纯镍垫片，禁止使用含氯（Cl）或氟（F）的聚四氟乙烯（PTFE）垫片，以免引起应力腐蚀开裂。安装完成后，建议对接触区域进行酸洗钝化处理（硝酸-氢氟酸混合液，体积比10:1），以去除表面污染并形成保护膜。

日常维护方法：每运行500小时或每月一次清洁表面，使用中性清洗剂（pH 6-8）或去离子水冲洗，禁止使用含氯清洗剂（如次氯酸钠、盐酸）。清洁后用压缩空气吹干，必要时涂覆高温防锈油（适用温度至200℃）。对于涡轮盘等关键部件，应定期进行荧光渗透检测（FPI）检查表面裂纹。

常见故障及解决方法：

故障一：表面点蚀。可能原因：接触含氯介质或表面污染。处理方法：清除锈蚀层，重新进行酸洗钝化，并隔离污染源。

故障二：焊缝开裂。可能原因：焊接参数不当或焊后未及时热处理。处理方法：打磨去除裂纹，重新焊接并严格按规范进行焊后热处理。

故障三：变形。可能原因：热处理或服役过程中温度不均匀。处理方法：进行去应力退火（900℃/2h空冷），然后重新校形，注意校形后需再次时效处理。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩及阻燃工作服。严禁在工件未冷却至室温前触碰（表面温度可能超过300℃）。现场灭火器应配备干粉型或二氧化碳型，严禁使用水灭火，因高温金属遇水可能发生爆炸或氢脆。

切割加工安全：操作人员需佩戴防护面罩（遮光号≥10），切割区域应设置排烟系统，及时抽走金属粉尘和烟气。火花隔离要求：切割区周围2米内不得有易燃物，地面铺设防火毯。

产品损坏或腐蚀后的应急处理：一旦发现涡轮盘或相关部件出现严重点蚀、裂纹或变形，应立即停机隔离，切断介质源（如燃气、蒸汽等）。操作人员需穿戴防酸防碱防护服、防化手套及护目镜。泄漏的腐蚀介质（如酸液）应使用碳酸氢钠中和，收集后按危险废物（HW类）处置。废弃的GH4169材料可回收，但需分类存放，避免与普通钢铁混放。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择：航空发动机涡轮盘需重点核对高温持久强度（650℃/690MPa）及疲劳性能；石油化工部件需关注耐腐蚀性能（如临界点蚀温度CPT及抗硫化氢应力腐蚀能力）。关键性能参数包括PREN值（耐点蚀当量，GH4169典型值为28-32）、高温持久强度、硬度及晶粒度。如需船级社认证（如CCS、DNV、ABS）、NACE MR0175或ISO 9001认证，请在下单时明确要求。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能。备品备件比例建议按实际使用量的10%-15%储备，以应对紧急更换需求。

## 十四、价格标准

GH4169涡轮盘锻件的参考价格区间为：单件小批量（≤100kg）每公斤200-350元；批量采购（≥500kg）每公斤150-250元。棒材、板材等常规规格：每公斤120-200元。批量折扣政策：采购量≥5吨可享5%-12%折扣，具体幅度视牌号、规格及技术要求协商。小批量试样（≤50kg）加价规则通常上浮15%-20%。附加技术要求（如双认证、第三方检测、定制热处理）将额外产生费用，具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自交付之日起12个月，因材料内在质量缺陷（如成分偏析、夹杂物超标、热处理不当）导致失效的，上海墨钜免费更换或退款。

技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

技术支持：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场。

检测服务：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担；特殊检测项目（如高温持久、蠕变、腐蚀试验）费用另议。

备品保障：停产后五年内仍提供同质替代或定制加工服务，确保客户维护需求。

售后响应：质量问题2小时内回复，48小时内出初步处理方案，确保客户生产不受影响。
