# GH4133 涡轮盘 厂家直供 高塑性锻件 提供盘件探伤报告

## 一、产品概述与适用范围

GH4133属于镍基沉淀硬化型高温合金，典型牌号为GH4133（对应美国牌号Inconel 713C改良型）。该合金以镍-铬为基体，通过添加铝、钛、铌等元素形成强化相，在650℃至950℃范围内具有优异的高温强度、良好的抗氧化性能和抗热腐蚀能力。核心优势包括：一是高温持久强度高，在750℃/300MPa条件下持久寿命可达100小时以上；二是塑性优良，锻件延伸率可达15%以上，适合复杂形状涡轮盘的热加工成型；三是组织稳定性好，长期服役后析出相分布均匀，无有害相生成；四是抗疲劳性能突出，低周疲劳寿命满足航空发动机转子部件要求；五是可提供全流程探伤报告，确保内部质量无缺陷。该产品主要适用于航空发动机涡轮盘、燃气轮机叶轮、高温紧固件及核电阀门等关键热端部件。

## 二、品牌与产地

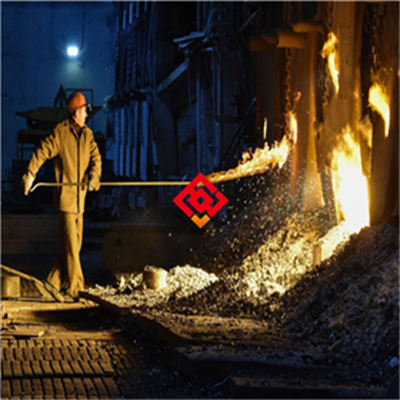

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有真空感应熔炼（VIM）、真空自耗重熔（VAR）、电渣重熔（ESR）等先进的特种冶炼装备，以及万吨级快锻机、精锻机和热处理生产线，具备从熔炼到成品交付的全流程加工能力。公司严格执行ASTM B637、GB/T 14992及AMS 5737等国际国内标准，每批产品均建立完整的工艺可追溯档案，确保质量稳定可靠。

## 三、核心功能

第一，耐高温氧化功能：在900℃空气中连续氧化100小时后，氧化增重率低于0.10 mg/cm²，表面形成致密的Cr₂O₃保护膜。

第二，抗热腐蚀功能：在含硫、钒、钠的燃气环境中，腐蚀速率低于0.05 mm/年，适用于航空发动机涡轮前温度高达950℃的工况。

第三，高强韧性功能：室温抗拉强度可达1100 MPa以上，屈服强度不低于850 MPa，同时保持12%以上的延伸率，满足涡轮盘高速旋转下的应力承载需求。

第四，良好热加工性功能：在1050℃至1150℃范围内具有优异的热塑性，可一次锻造成型直径达800 mm的涡轮盘锻件，且锻后组织均匀。

第五，抗疲劳功能：在600℃/500MPa条件下，高周疲劳寿命超过10⁷次循环，有效延长部件服役周期。

## 四、技术特点

在合金设计思路上，GH4133采用镍-铬基体，其中铬含量约20%用于提高抗氧化性；铝和钛总量约3%用于形成γ'强化相（Ni₃(Al,Ti)），该相在高温下阻碍位错运动；铌的加入进一步强化基体并细化晶粒。冶炼工艺采用真空感应熔炼（VIM）配合电渣重熔（ESR）或真空自耗重熔（VAR），有效降低气体含量（氧≤20ppm，氮≤30ppm）和非金属夹杂物等级。热处理制度为固溶处理：1080℃±10℃保温2小时，油冷或快速空冷，随后进行时效处理：750℃±5℃保温8小时，空冷。显微组织控制方面，晶粒度控制在4-6级，γ'强化相呈球形均匀分布，尺寸约0.2-0.5μm，无连续网状碳化物析出。无损检测方面，每件产品均进行100%超声波探伤（按GB/T 4162或AMS 2631标准，灵敏度不低于φ0.8mm平底孔当量），同时可提供液体渗透检测（PT）报告，确保无裂纹、气孔及夹杂物缺陷。

## 五、应用领域

航空发动机领域：用于制造涡轮盘、压气机盘及密封环，工作温度可达950℃。燃气轮机领域：用于发电用燃气轮机的高温叶轮和导向叶片，要求长寿命抗蠕变。核电领域：用于核反应堆控制棒驱动机构的高温部件，需耐辐射和高温腐蚀。石油化工领域：用于乙烯裂解炉管支撑件和高温阀门阀芯，承受介质腐蚀和热应力。汽车工业领域：用于高性能涡轮增压器转子，要求高转速下的尺寸稳定性。航空航天紧固件领域：用于发动机螺栓和螺母，需在600℃以上保持连接强度。

## 六、产品详细参数

化学成分（wt%，典型值，以实际质保书为准）：碳≤0.07；铬19.0-22.0；铝0.6-1.2；钛0.6-1.2；铌0.5-1.0；钼≤0.5；铁≤1.5；锰≤0.5；硅≤0.5；磷≤0.015；硫≤0.010；镍余量。

力学性能（室温典型值，以实际质保书为准）：抗拉强度≥1100MPa；屈服强度≥850MPa；延伸率≥12%；断面收缩率≥20%；布氏硬度HB 320-380。高温性能（750℃）：抗拉强度≥750MPa；屈服强度≥600MPa；延伸率≥15%；持久强度（750℃/300MPa）≥100小时。

物理性能：密度8.2 g/cm³；熔点1320-1370℃；热导率（20℃）12.5 W/(m·K)，（800℃）22.0 W/(m·K)；电阻率（20℃）1.25 μΩ·m；线膨胀系数（20-800℃）16.5×10⁻⁶/℃；弹性模量（20℃）205 GPa。

耐腐蚀/高温性能：氧化增重率（900℃/100h）≤0.10 mg/cm²；热腐蚀速率（900℃/含盐燃气）≤0.05 mm/年；高温持久强度（750℃/100h）≥280MPa。

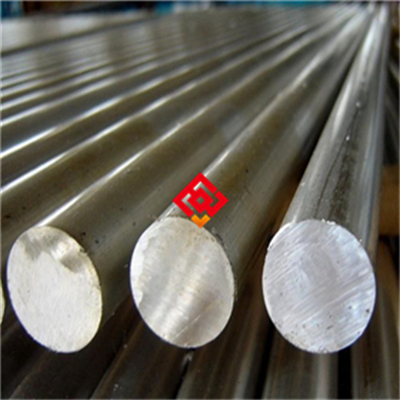

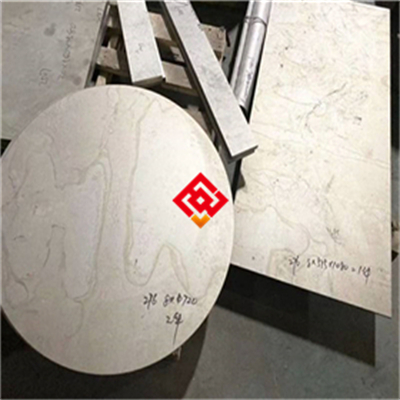

产品规格范围：盘件直径200-800mm，厚度20-120mm；棒材直径20-200mm；锻件按图纸定制，单件重量不超过500kg。交货状态：固溶+时效处理，表面经车光或磨光处理，粗糙度Ra≤3.2μm。批次溯源码解读：编码规则为“MJ-GH4133-年月-炉号-热处理批号-规格代码”，例如“MJ-GH4133-202503-A1234-HT05-D600”，其中MJ代表上海墨钜，GH4133为牌号，202503为生产年月，A1234为熔炼炉号，HT05为热处理批次，D600表示直径600mm盘件。客户可通过编码向上海墨钜索取原厂质保书（含化学成分、力学性能、探伤报告及尺寸检验记录）。

## 七、注意事项

第一，避免在650-750℃长期服役，该温度区间可能导致γ'相粗化，降低高温强度。第二，禁止接触含硫、氯的腐蚀介质（如海水、酸性气体），否则会引发晶间腐蚀。第三，焊接后必须进行固溶+时效处理，否则焊缝区易产生热裂纹。第四，加工硬化倾向明显，冷加工后需进行中间退火（1080℃/30min空冷），防止开裂。第五，表面划伤或磕碰会形成应力集中源，在高温下可能发展为疲劳裂纹，因此搬运和加工过程中必须保护表面。第六，热处理时严禁快速升温或降温，避免热应力导致变形。

## 八、存储与运输指南

存储环境要求：温度控制在5-35℃，相对湿度不超过60%。产品应放置在干燥的木制或塑料垫板上，禁止直接接触地面。严禁与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。包装规范：每件产品先用防锈纸包裹，再套入塑料薄膜袋，袋内放置干燥剂（硅胶），最后装入木箱或编织袋，箱体标注“防潮”“勿压”标识。运输注意事项：运输时产品须用泡沫或橡胶垫固定，防止碰撞。车辆必须有防雨篷布，禁止暴晒或雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止用铁锤直接敲击产品。

## 九、加工操作规范

切割：推荐使用带锯（锯条齿距4-6齿/英寸，线速度15-25m/min）或水刀切割（压力350-400MPa）。切割后需用细锉或砂纸打磨边缘毛刺。禁止使用普通砂轮片切割，以免产生过热裂纹。焊接（如适用）：推荐采用钨极氩弧焊（TIG），填充金属选用同材质焊丝（如GH4133专用焊丝，直径1.6-2.4mm）。焊接参数：电流80-120A，电压12-16V，焊接速度80-120mm/min。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.99%）。焊后需立即进行去应力退火（650℃/2h空冷），然后按标准热处理制度进行固溶+时效。禁止在未清除氧化皮的情况下焊接，禁止使用含硫或氯的焊剂。热处理：固溶温度1080℃±10℃，保温时间按工件厚度计算（每25mm厚度保温1小时），冷却方式为油冷或快速空冷。时效温度750℃±5℃，保温8小时，空冷。注意事项：热处理时工件应均匀摆放，避免局部过热；冷却介质（油）需定期更换，防止污染。禁止使用水淬，否则导致开裂。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：连接螺栓推荐使用同材质或更高级别的高温合金（如GH4169），拧紧力矩按设计值执行，避免过载。密封垫片应选用无卤素、耐高温的石墨垫片或金属缠绕垫片，禁止使用含氯橡胶垫片。安装后需进行酸洗钝化处理（用10%硝酸+2%氢氟酸溶液，温度50℃，浸泡30分钟），然后用去离子水冲洗干净并干燥。日常维护方法：每运行500小时检查一次表面状态，清洁周期为每1000小时或按工况调整。清洁剂选用中性不含氯的清洗液（如pH 7-8的碱性清洗剂），禁止使用酸性或含氯溶剂。防锈处理：长期停用时应涂覆防锈油（如WD-40或专用高温防锈脂）。常见故障及解决方法：故障一：表面点蚀。原因：介质中含氯离子。处理：停机清洗，用细砂纸打磨点蚀区域，重新钝化处理。故障二：焊缝开裂。原因：焊后未及时热处理或层间温度过高。处理：清除裂纹，重新焊接并严格执行焊后热处理。故障三：变形。原因：热处理冷却不均匀或安装应力过大。处理：进行去应力退火（650℃/4h空冷），然后重新校形。

## 十一、安全警示与应急处理

高温操作安全：操作人员必须佩戴耐高温手套（耐温≥300℃）、防飞溅面罩和阻燃工作服。禁止在未冷却至室温前触碰工件（表面温度可能超过300℃）。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温工件会瞬间汽化爆炸）。切割加工安全：操作人员必须佩戴遮光号≥10的焊接面罩，并开启排烟系统（风量≥2000m³/h），切割区域周围2米内不得放置易燃物。火花隔离要求：使用防火毯覆盖周边设备。产品损坏或腐蚀后的应急处理：立即停机并隔离故障区域，切断介质源（如关闭阀门）。人员必须穿戴防酸手套、护目镜和防护服。泄漏的腐蚀性介质用石灰或碳酸氢钠中和，然后收集至专用容器。废弃物按危险废物HW类（代码HW17、HW34）分类，交由有资质的处理机构处置。严禁直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择：若用于航空发动机涡轮盘，需重点核对高温持久强度（750℃/300MPa≥100h）和探伤等级（超声波灵敏度φ0.8mm）。关键性能参数包括PREN值（点蚀抗力当量值，按公式PREN=Cr+3.3Mo+16N计算，GH4133的PREN约35）、高温持久强度、硬度（HB 320-380）及晶粒度级别。认证要求：航空领域需提供AMS 5737或GB/T 14992认证，核电领域需NACE MR0175认证，船用需船级社认证（如DNV、BV）。建议备品备件比例按10-15%采购，确保连续生产。强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证性能，尤其是化学成分和力学性能指标。

## 十四、价格标准

参考价格区间：GH4133涡轮盘锻件（直径600mm，厚度50mm）约350-550元/公斤，具体根据尺寸、数量及附加技术要求浮动。小批量试样（单件或低于100公斤）加价15-20%。批量折扣政策：采购量≥1吨享3%折扣，≥3吨享6%折扣，≥5吨享10%折扣。附加服务费：双认证（如AMS+船级社）加收5%，第三方检测（SGS/BV）加收3%，定制热处理加收8%。提示：具体报价请联系曾先生获取精确订单报价，最终价格以合同为准。

## 十五、服务与保障

质保期：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、成分偏析、热处理组织不合格）导致失效的，上海墨钜免费更换或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。技术支持：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户工厂。检测服务：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、超声波探伤）费用由上海墨钜承担。备品保障：产品停产后五年内仍提供同质替代或定制加工服务。售后响应：质量问题2小时内回复，48小时内出初步解决方案，确保客户生产不受影响。
