# GH4099 高强薄板 替代进口 航空用 规格全 价格低25%

## 一、产品概述与适用范围

GH4099属于镍基高温合金大类，典型牌号为GH4099（中国标准，对应类似国外牌号如Nimonic 263改进型）。该产品是一种以镍-铬-钴为基体，通过钼、铝、钛等元素进行固溶强化和时效强化的高强型高温合金。其主要特性为：在900℃至1000℃范围内具有优异的高温强度、良好的抗氧化性能和抗热疲劳性能，同时具备良好的冷热加工塑性和焊接性能。核心优势包括：1）高温持久强度高，在900℃/100MPa条件下持久寿命可达100小时以上；2）抗氧化性能优异，在1000℃空气中氧化增重率低于0.1mg/cm²·h；3）组织稳定性好，长期服役后析出相粗化速率低；4）薄板成形性能佳，可满足复杂航空结构件的冲压和拉伸成形要求；5）相比进口同级别产品，价格降低约25%，具有显著的成本优势。该产品主要适用于航空发动机燃烧室、加力燃烧室、尾喷管等高温薄壁结构件，使用温度范围为室温至1000℃。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）以及电渣重熔炉（ESR）等高端设备，可对GH4099合金进行多级精炼，有效控制气体含量和非金属夹杂物。公司严格执行ASTM B435、GB/T 14992及航空标准GJB 1952等规范，全流程工艺可追溯，从原材料入厂到成品出厂均配备光谱分析、力学性能测试和无损检测记录，确保每批次产品质量稳定可靠。

## 三、核心功能

1. **耐高温氧化能力**：GH4099在1000℃空气环境中连续暴露100小时后，氧化增重率小于0.08mg/cm²·h，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止进一步氧化。在航空发动机加力燃烧室工况下，可承受瞬时温度冲击达1100℃而不发生严重剥落。

2. **抗高温蠕变与持久断裂能力**：在900℃、100MPa应力条件下，持久断裂寿命典型值大于120小时；在950℃、70MPa条件下，持久寿命大于50小时。该性能保证了薄壁构件在长期高温应力作用下不发生过度变形或断裂。

3. **良好的冷热加工塑性**：GH4099薄板在固溶状态下可进行冷冲压、冷弯和拉伸成形，延伸率可达35%以上。热加工温度范围在1050℃至1150℃之间，热塑性良好，适合热轧和热冲压成形。

4. **抗热疲劳性能**：在800℃至室温的循环热冲击试验中，经过1000次循环后未出现宏观裂纹，抗热疲劳寿命优于同类进口合金，适用于频繁启停的航空发动机部件。

5. **焊接性能优良**：可采用氩弧焊（TIG）和电子束焊进行连接，焊接接头强度系数可达母材的90%以上，焊后无需立即热处理，仅需进行去应力退火即可满足使用要求。

## 四、技术特点

**合金设计思路**：GH4099的合金设计以镍为基体，加入约18%至20%的铬以提供抗氧化和抗腐蚀能力；加入约5%至7%的钴以提升固溶强化效果和热稳定性；加入约3.5%至4.5%的钼以强化γ基体并提高高温强度；加入约1.5%至2.5%的铝和约1.0%至1.8%的钛以形成γ'强化相（Ni₃(Al,Ti)），该相在高温下可有效阻碍位错运动；加入微量硼和锆以强化晶界，提高持久塑性。

**冶炼工艺**：采用“真空感应熔炼（VIM）+ 真空自耗重熔（VAR）”双联工艺。首先在VIM炉中完成合金化精炼，严格控制硫、磷、氧、氮等杂质含量；随后在VAR炉中进行二次重熔，进一步降低气体含量和偏析，获得组织均匀、致密度高的合金锭。对于航空用高要求产品，可增加电渣重熔（ESR）作为中间步骤，形成“VIM+ESR+VAR”三联工艺。

**热处理制度**：标准热处理包括两个阶段。第一阶段为固溶处理：在1100℃至1150℃保温1至2小时，然后快速空冷或水淬，使γ'相充分溶解并获得均匀的过饱和固溶体。第二阶段为时效处理：在800℃至850℃保温8至16小时，然后空冷，析出细小弥散的γ'强化相。对于薄板产品，推荐采用“固溶+时效”制度以获得最佳强度与塑性的匹配。

**显微组织控制**：固溶处理后晶粒度控制在ASTM 4至6级（即晶粒尺寸约45至90微米），避免晶粒过粗导致强度下降或过细导致高温蠕变性能恶化。时效后γ'相尺寸控制在20至50纳米，体积分数约15%至20%。通过严格控制终轧温度和冷却速率，避免δ相（Ni₃Nb）的过量析出，防止塑性降低。

**无损检测及质量保证**：每张薄板均进行超声波探伤（UT）检测，按ASTM E2375或GB/T 6519标准执行，确保无分层、裂纹、夹杂等内部缺陷。表面进行液体渗透检测（PT），按ASTM E1417标准执行。化学成分采用直读光谱仪（OES）和电感耦合等离子体发射光谱仪（ICP-OES）进行双重复核。力学性能测试按ASTM E8/E8M标准在室温及高温下进行，每批次取样不少于两组。

## 五、应用领域

- **航空发动机**：用于燃烧室火焰筒、加力燃烧室壳体、尾喷管调节片、隔热屏等高温薄壁结构件，承受燃气冲刷和热应力。

- **航天推进系统**：用于火箭发动机喷管延伸段、燃气舵及舵面蒙皮，需耐受高速燃气流和热冲击。

- **燃气轮机**：用于工业燃气轮机的燃烧室衬套、过渡段和火焰稳定器，要求长期在800℃至950℃下稳定工作。

- **核工程**：用于高温气冷堆的某些支撑构件和热屏蔽件，需耐辐照和高温氧化。

- **化工高温炉**：用于石化行业裂解炉的辐射段炉管支撑件和测温套管，需耐高温腐蚀和热疲劳。

- **汽车涡轮增压器**：用于高性能涡轮增压器的涡轮壳和隔热罩，承受排气高温和机械振动。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：碳≤0.08；铬18.0-20.0；钴5.0-7.0；钼3.5-4.5；铝1.5-2.5；钛1.0-1.8；铁≤2.0；锰≤0.5；硅≤0.5；磷≤0.015；硫≤0.010；硼≤0.005；锆≤0.05；镍余量。

**力学性能（典型值，以实际质保书为准）**：室温抗拉强度≥1000MPa；室温屈服强度≥650MPa；室温延伸率≥20%；硬度HRC 30-36（时效态）。高温性能（900℃）：抗拉强度≥450MPa；屈服强度≥300MPa；延伸率≥15%。高温持久性能（900℃/100MPa）：持久寿命≥100小时。

**物理性能（典型值）**：密度8.35g/cm³；熔点1310-1360℃；热导率（室温）11.5W/(m·K)；（900℃）25.0W/(m·K)；电阻率（室温）1.28μΩ·m；线膨胀系数（20-900℃）16.5×10⁻⁶/℃；弹性模量（室温）210GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）在10%FeCl₃溶液中≥50℃（典型值）；1000℃氧化增重率≤0.1mg/cm²·h（100小时试验）；高温持久强度（950℃/70MPa）≥50小时。

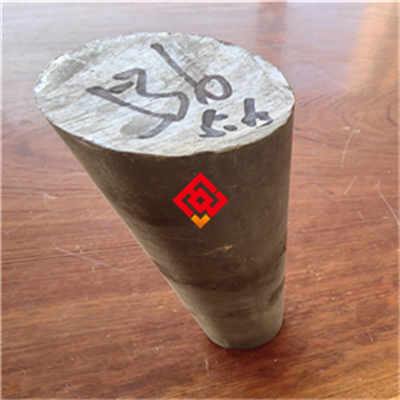

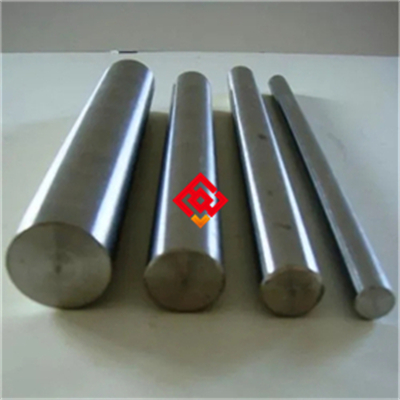

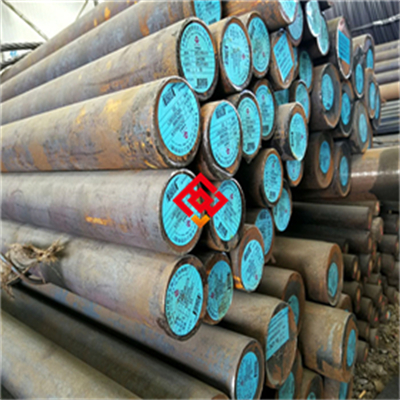

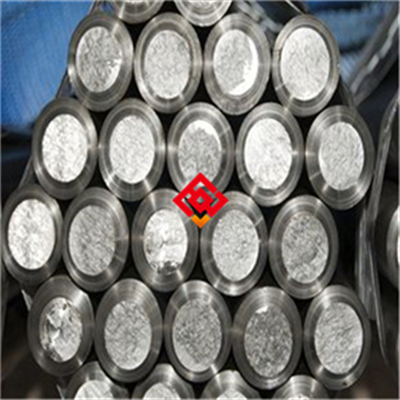

**产品规格范围**：薄板厚度0.5mm至4.0mm，宽度600mm至1250mm，长度1000mm至3000mm；也可按客户要求供应中厚板（4.0mm至20mm）、棒材（直径10mm至200mm）、锻件及丝材（直径0.5mm至6mm）。

**交货状态**：固溶态（空冷或水淬）或固溶+时效态，表面经酸洗或喷砂处理，可提供磨光表面。薄板通常以平板或卷材形式交货，边缘经修整无毛刺。

**批次溯源码解读**：编码规则为“MJ-GH4099-年月-炉号-热处理批号-规格代码”。例如：MJ-GH4099-202503-1234-HT01-1.5x1200x2000。其中“MJ”代表上海墨钜，“GH4099”为牌号，“202503”为生产年月，“1234”为炉号，“HT01”为热处理批号，“1.5x1200x2000”为厚度x宽度x长度规格。客户可通过提供批次号联系上海墨钜获取原厂质保书，质保书包含化学成分、力学性能、探伤结果、尺寸检验报告及热处理曲线记录。

## 七、注意事项

1. **避免长期服役的温度区间**：GH4099在700℃至800℃区间长期服役时，γ'相可能发生粗化并转变为η相（Ni₃Ti），导致强度下降。建议在此温度区间服役时缩短检修周期或选择更高牌号合金。

2. **禁止接触的腐蚀介质**：该合金在含硫气氛（如H₂S、SO₂）中高温环境下易发生硫化腐蚀，应避免在含硫燃气中长期使用；在含氯离子（Cl⁻）的湿环境中可能发生点蚀，禁止与含氯清洗剂或冷却水直接接触。

3. **焊接后必须进行去应力处理**：所有焊接件在焊后24小时内应进行去应力退火（温度850℃至900℃，保温1至2小时，空冷），否则焊后残余应力可能导致延迟裂纹。

4. **加工硬化后的中间退火要求**：冷加工（如冷弯、冷冲压）变形量超过15%时，应在工序间进行中间退火（固溶处理温度），避免因加工硬化导致开裂。禁止在未退火状态下进行大变形量加工。

5. **表面划伤的风险**：薄板表面划伤深度超过0.05mm时，在高温服役中可能成为疲劳裂纹源。在搬运和加工过程中应使用软质垫层（如橡胶垫或毛毡），禁止使用钢制夹爪直接夹持。

6. **热处理敏感性**：固溶加热时升温速率不宜过快（建议≤10℃/min），否则可能因热应力导致薄板变形。禁止在还原性气氛（如纯氢气）中进行热处理，以免发生内氧化。

## 八、存储与运输指南

**存储环境要求**：应存放于干燥、通风的室内仓库，温度范围-10℃至40℃，相对湿度上限为60%。板材应放置在木质或塑料垫板上，离地高度不小于15cm，避免地面潮气侵蚀。禁止与酸、碱、重金属粉末、活性硫化物等腐蚀性物质混存。

**包装规范**：每张薄板或每卷板材应先包裹一层中性防锈纸，再覆盖一层塑料薄膜（PE或PVC），内放置干燥剂（硅胶包，每平方米不少于2包）。外部采用木箱或高强度编织袋加固，木箱内壁衬有泡沫缓冲层。对于出口或长途运输，应增加防潮铝箔袋密封。

**运输注意事项**：运输过程中应使用专用托盘固定，板材之间用软质隔层（如毛毡或泡沫）隔开，防止相互摩擦划伤。车辆顶部应加盖防水篷布，严禁暴晒和雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触板材表面，防止压痕和划伤。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或从高处跌落；禁止在包装破损状态下长期存放。

## 九、加工操作规范

**切割**：推荐采用激光切割（光纤激光，功率2-4kW，切割速度1-3m/min，辅助气体为氮气，纯度≥99.99%）或水刀切割（磨料为80目石榴石，压力350-400MPa）。对于厚度大于3mm的板材，也可采用等离子切割（电流100-200A，切割速度0.5-1.5m/min，使用氩气+氢气混合气体）。切割后边缘应使用锉刀或砂轮机打磨光滑，去除熔渣和热影响区微裂纹。注意事项：切割前应确认板材表面无油污和水分；禁止使用普通砂轮片（含铁质磨料），以免铁屑嵌入表面导致以后锈蚀；禁止使用氧乙炔火焰切割，因其热影响区过大且易导致氧化。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG），填充金属牌号为HGH4099或同级别焊丝（直径1.6mm至2.4mm）。焊接电流60-120A（直流正接），电压10-15V，焊接速度80-150mm/min，层间温度控制在100℃以下。保护气体为高纯氩气（纯度≥99.999%），流量8-15L/min，背面也需充氩保护。焊后应进行去应力退火：在850℃至900℃保温1至2小时，空冷。注意事项：焊接前必须清除坡口两侧20mm范围内的氧化皮、油污和水分；禁止在穿堂风或湿度大于60%的环境下焊接；禁止使用含硅或含铝的焊丝，以免产生脆性相。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理：加热至1100℃至1150℃，保温时间按厚度计算（每毫米厚度保温3至5分钟），然后快速空冷或水淬。时效处理：加热至800℃至850℃，保温8至16小时，空冷。注意事项：薄板在固溶加热时应使用夹具平放或悬挂，防止变形；禁止在炉内堆放多层，应保证热风循环均匀；禁止在固溶后立即进行冷加工，应等待冷却至室温。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母、垫圈）应选用与GH4099同材质或更高级别的高温合金（如GH4169或GH3030），避免异种金属接触引起的电偶腐蚀。密封垫片应选用无石棉、不含卤素（氟、氯、溴）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因高温下可能释放腐蚀性气体。安装完成后，对接头和焊缝区域进行酸洗钝化处理（酸洗液配方：20%硝酸+3%氢氟酸+余量水，温度40-50℃，时间15-30分钟），然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期建议每3个月或按设备检修计划执行。清洗剂应选用中性或弱碱性（pH值7-9）的不含氯、不含氟的表面清洁剂，禁止使用盐酸、硫酸或含氯溶剂（如三氯乙烯）。清洁后用软布擦干或压缩空气吹干。对于长期停用的设备，应在表面涂覆高温防锈油（如气相防锈油）进行保护。

**常见故障及解决方法**：

- **表面点蚀**：若发现表面出现针孔状腐蚀坑，首先切断介质源并隔离设备，用200目以上砂纸打磨去除腐蚀产物，然后用10%柠檬酸溶液中和，最后重新进行酸洗钝化处理。若点蚀深度超过板厚10%，建议更换部件。

- **焊缝开裂**：若焊缝出现纵向或横向裂纹，应立即停机检查。小裂纹可打磨去除后重新焊接，焊接前需进行退火处理；大裂纹或重复开裂需切除焊缝区域并更换新板，重新焊接后必须进行焊后热处理。

- **变形**：薄板在高温服役后可能出现翘曲变形。若变形量在允许范围内（如挠度不超过长度的0.5%），可不处理；若超差，可在固溶温度下进行热校平（使用压机或夹具），然后重新进行时效处理。禁止在室温下强行校平，以免产生加工硬化和微裂纹。

## 十一、安全警示与应急处理

**高温操作安全**：在操作固溶处理或时效处理后的工件时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩和阻燃服。禁止触摸未冷却至60℃以下的工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生爆溅或氢脆。

**切割加工安全**：进行激光切割或等离子切割时，操作人员必须佩戴符合GB/T 3609.1标准的防护面罩（遮光号不低于5号），并确保排烟系统有效运行，及时排除金属烟尘和臭氧。切割区域周围应用防火帘隔离，清除易燃物（如油布、纸张），火花飞溅距离可达5米以上，必须设置防火屏障。

**产品损坏或腐蚀后的应急处理**：若发现GH4099部件发生严重腐蚀或开裂导致介质泄漏，应立即停机并隔离故障区域。操作人员必须穿戴化学防护服、防酸碱手套和护目镜，切断介质源并排空系统。对于泄漏的腐蚀性介质（如酸性溶液），使用碳酸氢钠粉末或石灰进行中和，然后收集至专用容器中。废弃物分类：沾染腐蚀介质的金属碎屑和废液属于危险废物（HW类，如HW34废酸、HW49其他废物），应委托有资质的危废处理公司处置，严禁倒入下水道或普通垃圾箱。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择GH4099高强薄板时，建议从以下方面进行匹配：首先评估应用场景的温度范围和应力水平，确认900℃至1000℃的服役条件是否适合本产品，若温度超过1000℃或存在强还原性气氛，建议升级至GH4169或GH3536等牌号。其次，关注关键性能参数，如PREN值（点蚀当量，GH4099典型值约30）可评估耐点蚀能力，高温持久强度（900℃/100MPa≥100h）可评估高温寿命，导电率（约1.28μΩ·m）可评估电热性能。第三，确认认证要求，航空发动机部件需提供Nadcap认证或船级社认证（如CCS、DNV），化工行业需符合NACE MR0175标准。第四，建议按实际使用量的10%至15%备品备件，以应对突发更换需求。最后，务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果，确保产品符合设计规范。

## 十四、价格标准

GH4099高强薄板的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为：厚度1.0mm至2.0mm薄板，单价约350至450元/公斤；厚度2.0mm至4.0mm薄板，单价约320至400元/公斤；棒材及锻件单价约280至380元/公斤。批量折扣政策：单次采购量≥5吨可享5%至12%折扣，≥10吨可享10%至15%折扣。小批量试样（≤50公斤）加价规则：通常上浮15%至20%，但可免费提供小样（≤2公斤）供性能测试。附加技术要求如双认证（航空+船级社）、第三方检测（SGS或BV）、定制热处理（特殊时效制度）等，需额外加收5%至10%费用。具体报价请联系曾先生获取精确订单报价，以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标等）导致产品在使用中失效的，上海墨钜承诺免费更换或全额退款。人为操作不当或超出产品使用范围导致的失效不在质保范围内。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可追溯至具体炉号和批次。

**技术支持**：对于加工和使用中的技术问题，上海墨钜提供24小时内远程指导（电话、视频或邮件）。如需工程师现场服务，承诺48小时内抵达客户现场，协助解决切割、焊接、热处理或失效分析问题。

**检测服务**：可安排SGS、BV等国际知名第三方检测机构进行性能复验，常规检测项目（化学成分、室温力学性能、硬度）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、腐蚀试验）费用由客户承担，但可享受合作优惠价。

**备品保障**：该产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护不断档。

**售后响应**：任何质量问题，上海墨钜承诺2小时内回复客户，48小时内出具初步解决方案或失效分析报告，72小时内启动补货或退款流程。
