GH3536 相当于HastelloyX 替代进口 板棒 价格低30%

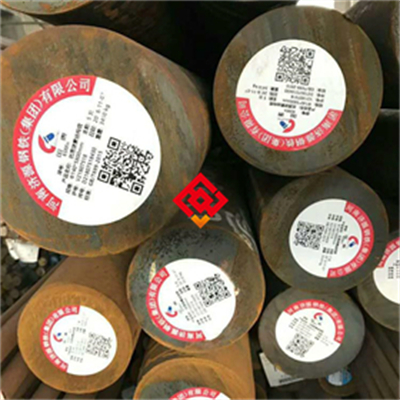

# GH3536（Hastelloy X）高温合金板/棒产品介绍

## 一、产品概述与适用范围

GH3536是我国自主研发的高温合金牌号，其化学成分与性能完全对标美国Hastelloy X合金，属于镍基固溶强化型高温合金。该合金在高达1200摄氏度的极端高温环境下仍能保持优异的抗氧化和抗腐蚀性能，同时具备良好的热疲劳强度和加工塑性。GH3536主要适用于航空发动机燃烧室、工业燃气轮机热端部件、石油化工裂解炉管以及热处理工装夹具等高温工况。

核心优势如下：

1. 卓越的高温抗氧化性：在1000摄氏度至1200摄氏度范围内，氧化增重率极低，可长期服役。

2. 优异的高温强度：在900摄氏度时抗拉强度仍可保持在200兆帕以上。

3. 良好的冷热加工性能：可进行热轧、冷轧、冲压、弯曲等成形加工，不易开裂。

4. 抗应力腐蚀开裂能力强：在含氯离子及硫化物的高温环境中表现稳定。

5. 性价比突出：完全替代进口Hastelloy X，价格降低约30%，大幅降低用户采购成本。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉、精锻机及多辊轧机等核心装备。所有产品严格遵循ASTM B435、GB/T 14992等国内外标准生产，从原料入库到成品出厂全流程工艺可追溯，每批次均附带原厂质保书。

## 三、核心功能

1. 耐高温氧化功能：在1000摄氏度静态空气中连续暴露100小时，氧化增重率小于0.1毫克每平方厘米，表面形成致密的氧化铬和氧化铝保护膜，有效阻止进一步氧化。

2. 抗热疲劳功能：在800摄氏度至1000摄氏度快速冷热循环工况下，循环寿命超过5000次不产生宏观裂纹，适用于燃烧室衬套等频繁启停部件。

3. 抗硫化腐蚀功能：在含硫燃气环境中，合金中的铬和钼元素形成稳定硫化物层，抗硫化腐蚀能力优于传统奥氏体不锈钢3倍以上。

4. 高强韧性配合：室温抗拉强度大于700兆帕，断后延伸率大于30%，在高温下仍能保持足够塑性，避免脆性断裂。

5. 良好的焊接性能：可采用氩弧焊、等离子焊、电子束焊等多种方法焊接，焊缝金属与母材性能匹配，焊后无需强制热处理。

## 四、技术特点

### 合金设计思路

GH3536以镍为基体，加入约21%的铬（Cr）形成抗氧化保护层，18%的铁（Fe）稳定组织并降低成本，9%的钼（Mo）强化固溶体并提高抗还原性介质腐蚀能力，同时加入少量钴（Co）、钨（W）等元素进一步提升高温强度。碳含量控制在0.05%至0.15%之间，形成适量碳化物强化晶界。

### 冶炼工艺

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM去除气体和杂质，ESR进一步净化钢液并改善凝固组织，最终获得低偏析、高纯净度的合金锭。

### 热处理制度

标准供应状态为固溶处理：将合金加热至1175摄氏度至1200摄氏度，保温时间按截面厚度计算（每25毫米厚度保温1小时），随后快速水冷或空冷。固溶处理后合金为单一奥氏体组织，无有害相析出。

### 显微组织控制

固溶态组织为等轴奥氏体晶粒，晶粒度级别控制在4级至7级（ASTM标准）。晶界上分布少量细小碳化物，无连续网状析出，避免晶界弱化。对于特殊用途，可进行稳定化处理（如900摄氏度保温4小时）以调整碳化物形态。

### 无损检测及质量保证

所有板材和棒材均经过100%超声波探伤（UT），按ASTM E2375标准验收，缺陷当量直径不超过1.0毫米。表面采用液体渗透检测（PT）检查裂纹和折叠缺陷。化学成分采用直读光谱仪分析，力学性能经万能试验机验证，全部数据录入质量追溯系统。

## 五、应用领域

1. 航空航天：用于航空发动机燃烧室火焰筒、加力燃烧室衬套、尾喷管等高温部件，工作温度可达1100摄氏度。

2. 石油化工：用于乙烯裂解炉炉管、转化炉集气管、高温热交换器，耐介质腐蚀和高温氧化。

3. 工业燃气轮机：用于涡轮导向叶片、燃烧室过渡段、隔热屏，承受高温燃气冲刷和热应力。

4. 热处理设备：用于高温炉的炉底板、马弗罐、料筐、辐射管，长期在900摄氏度至1100摄氏度循环使用。

5. 核工业：用于高温气冷堆的堆芯支撑构件、控制棒驱动机构，耐中子辐照和高温腐蚀。

6. 汽车制造：用于高性能发动机的排气歧管、涡轮增压器壳体，替代传统铸铁实现轻量化和耐热升级。

## 六、产品详细参数

### 化学成分（重量百分比，%）

镍（Ni）：余量（约47%至52%）；铬（Cr）：20.5至23.0；铁（Fe）：17.0至20.0；钼（Mo）：8.0至10.0；钴（Co）：0.5至2.5；钨（W）：0.2至1.0；碳（C）：0.05至0.15；锰（Mn）：小于等于1.0；硅（Si）：小于等于1.0；磷（P）：小于等于0.04；硫（S）：小于等于0.03；硼（B）：小于等于0.01。

### 力学性能（典型值，以实际产品质保书为准）

室温：抗拉强度大于等于700兆帕；屈服强度（0.2%偏移）大于等于300兆帕；断后延伸率大于等于30%；布氏硬度HB 200至250。

高温（900摄氏度）：抗拉强度大于等于200兆帕；屈服强度大于等于120兆帕；延伸率大于等于40%。

### 物理性能

密度：8.23克每立方厘米；熔点：1260至1355摄氏度；热导率（100摄氏度）：12.1瓦每米开尔文；热导率（900摄氏度）：25.0瓦每米开尔文；电阻率（室温）：1.18微欧米；线膨胀系数（20至1000摄氏度）：16.0乘以10的负6次方每开尔文；弹性模量（室温）：200吉帕。

### 耐腐蚀/高温性能

高温氧化速率（1000摄氏度，100小时）：氧化增重率小于0.1毫克每平方厘米；抗硫化腐蚀性能：在含硫气氛中（硫化氢分压0.01大气压，900摄氏度）腐蚀速率小于0.5毫米每年；临界点蚀温度（CPT）：在6%三氯化铁溶液中大于50摄氏度；应力腐蚀开裂敏感性：在沸腾42%氯化镁溶液中大于500小时不开裂。

### 产品规格范围

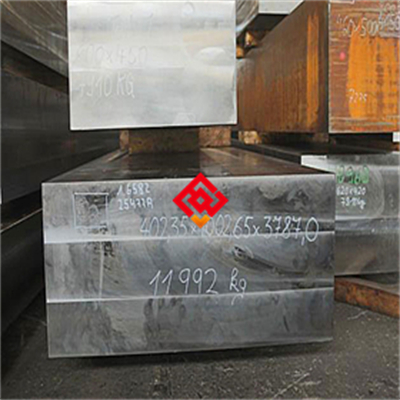

板材：厚度0.5毫米至50毫米，宽度600毫米至2500毫米，长度1000毫米至6000毫米。

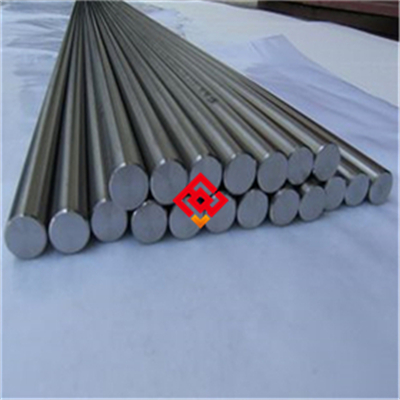

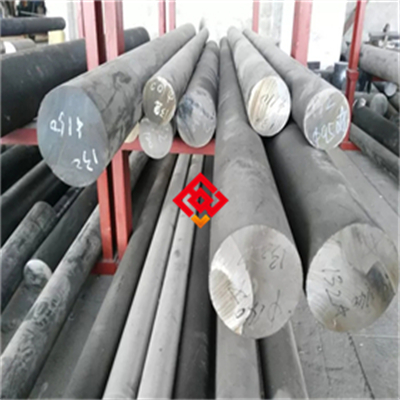

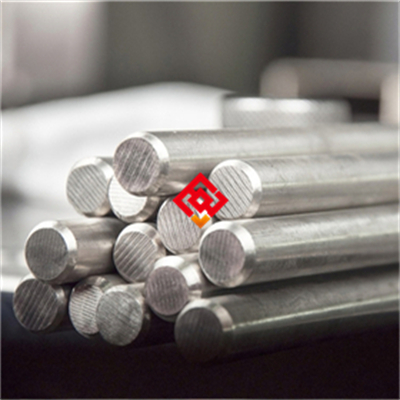

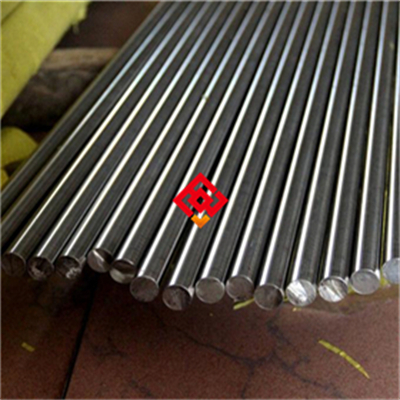

棒材：直径6毫米至300毫米，长度1000毫米至6000毫米。

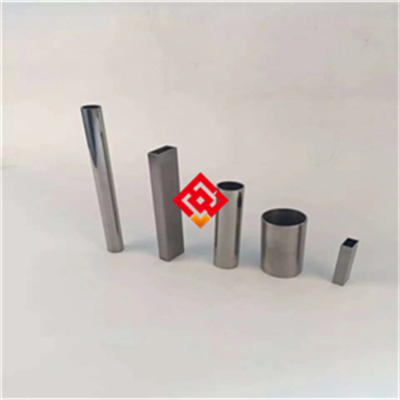

管材：外径10毫米至219毫米，壁厚1毫米至20毫米。

锻件：可按图纸定制，单件重量不超过5吨。

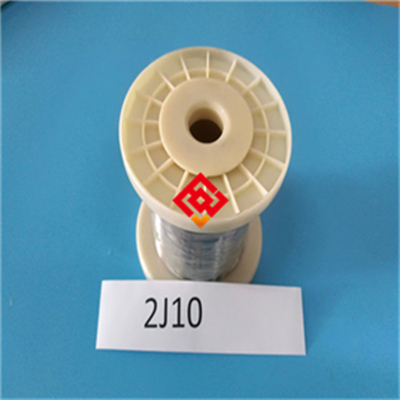

丝材：直径0.5毫米至6毫米，成盘供应。

### 交货状态

板材：固溶处理加酸洗表面，或固溶处理加磨光表面。

棒材：固溶处理加车光或磨光表面。

管材：固溶处理加酸洗或光亮退火。

锻件：固溶处理加粗加工或精加工。

丝材：冷拉状态或固溶状态。

### 批次溯源码解读

编码规则示例：MJ-GH3536-202503-0123-HT01-10板。其中“MJ”代表上海墨钜；“GH3536”为牌号；“202503”为生产年月（2025年3月）；“0123”为炉号；“HT01”为热处理批号；“10板”为规格代码（10毫米厚板材）。客户凭批次号可向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告、尺寸检验记录及热处理曲线。

## 七、注意事项

1. 避免长期服役于650至750摄氏度区间：该温度范围可能导致有害相（如σ相、μ相）析出，降低合金塑性和韧性。若必须在此区间使用，建议进行稳定化处理。

2. 禁止接触含硫、含磷的高温气氛：硫和磷会与镍形成低熔点共晶，导致晶界脆化，严重降低部件寿命。

3. 焊接后需注意冷却速度：厚大截面焊接后应缓冷至室温，避免产生热应力裂纹。建议焊后做去应力退火（870摄氏度保温2小时，炉冷）。

4. 加工硬化倾向明显：冷加工变形量超过15%时，需进行中间固溶退火，否则继续加工可能导致开裂。

5. 表面划伤风险：合金表面氧化膜被划伤后，在高温环境中会加速局部氧化，因此搬运和加工时需保护表面。

6. 热处理敏感性：固溶温度超过1220摄氏度会导致晶粒粗化，降低力学性能；固溶温度低于1150摄氏度则碳化物溶解不充分，影响耐腐蚀性。

## 八、存储与运输指南

### 存储环境要求

温度范围：5至40摄氏度；相对湿度上限：60%；地面垫材：木质托盘或橡胶垫，距地面高度不小于20厘米；禁止混存物质：酸、碱、重金属粉末、氯化物盐类、含硫化合物。

### 包装规范

内层：塑料薄膜密封包裹，内置干燥剂（硅胶或分子筛）；外层：木箱或编织袋，木箱内衬防水油毡。每件包装附有标签，标明牌号、规格、炉号、重量及生产日期。

### 运输注意事项

固定方式：木箱用钢带捆扎在托盘上，棒材用钢丝绳捆绑并加橡胶衬垫；防雨防暴晒：车厢覆盖防水篷布，禁止露天运输；吊装要求：使用尼龙吊带或吊网，禁止钢丝绳直接接触金属表面，防止压痕和划伤。

### 明确标注禁止行为

禁止与腐蚀性物质混放；禁止露天存放（包括临时堆放）；禁止踩踏、抛掷、倾倒；禁止用铁锤直接敲击产品表面。

## 九、加工操作规范

### 切割

推荐方法：厚度小于10毫米的薄板采用等离子切割或激光切割；厚度10至50毫米采用带锯切割或水刀切割；厚度大于50毫米采用带锯或火焰切割（氧气-乙炔）。

工艺参数（等离子切割）：电流200至400安培，切割速度500至2000毫米每分钟，保护气体为氩气+氢气混合气。

切割后要求：切割边缘必须用角磨机打磨光滑，去除氧化皮和熔渣，打磨深度不小于0.5毫米。

注意事项：禁止使用普通砂轮片（含铁质杂质），防止铁粉嵌入表面引发点蚀。禁止使用气割后直接水冷，应自然冷却至室温。

### 焊接

推荐方法：手工钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。

填充金属牌号：ERNiCrMo-2（对应Hastelloy X焊丝）或同牌号GH3536焊丝。

焊接参数（TIG）：焊接电流80至150安培，电压12至18伏，焊接速度50至150毫米每分钟。层间温度控制在100摄氏度以下。保护气体为纯度99.99%的氩气，流量10至15升每分钟。

焊后热处理：对于厚度大于10毫米的焊件，建议进行去应力退火（870摄氏度保温2小时，炉冷至300摄氏度后空冷）。

注意事项：焊接前需清理坡口及两侧20毫米范围内的油污、氧化皮。禁止使用含硫或含氯的清洗剂。禁止在焊接过程中中断保护气体。

### 热处理

固溶处理：加热温度1175至1200摄氏度，保温时间按每25毫米厚度1小时计算。冷却方式：厚度小于10毫米可采用空冷，厚度大于10毫米必须水淬（水温低于40摄氏度）。

时效处理：本合金一般不进行时效处理，如需调整组织，可采用900摄氏度保温4小时炉冷。

注意事项：加热过程中应防止氧化，可采用氩气保护或涂覆防氧化涂料。禁止快速加热（加热速度不超过200摄氏度每小时），防止热应力开裂。禁止使用含硫或含铅的加热炉气氛。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

连接件材质：推荐使用同牌号GH3536或更高等级的镍基合金（如GH4169、Inconel 625）螺栓及螺母。密封垫片选型：避免使用含卤素（氟、氯、溴）的垫片，推荐石墨垫片或陶瓷纤维垫片。安装后的清洁：所有接触面使用中性清洗剂（不含氯离子）清洗，然后进行酸洗钝化（20%硝酸+5%氢氟酸，50摄氏度，浸泡30分钟），最后用去离子水冲洗干燥。

### 日常维护方法

清洁周期：每3个月或每次停机检修时进行。清洗剂类型：中性或弱碱性清洗剂（pH值7至9），禁止使用含氯溶剂、盐酸、硫酸。防锈/防氧化处理：长期停用部件表面喷涂高温防氧化涂层（如铝硅酸盐涂料）。

### 常见故障及解决方法

1. 表面点蚀：表现为局部小坑状腐蚀。原因：介质中氯离子浓度过高或表面有划伤。处理：用砂纸打磨至露出金属光泽，重新酸洗钝化，并检查介质成分。

2. 焊缝开裂：表现为焊缝或热影响区出现裂纹。原因：焊接参数不当或层间温度过高。处理：铲除裂纹区域，重新焊接并控制层间温度低于100摄氏度，焊后做去应力退火。

3. 变形：高温使用后部件弯曲或扭曲。原因：热应力过大或支撑不足。处理：在高温下进行校形（1000摄氏度加压校直），然后重新固溶处理。建议增加支撑结构或调整壁厚。

## 十一、安全警示与应急处理

### 高温操作安全

必须佩戴的防护装备：耐高温手套（耐温不低于300摄氏度）、防护面罩（防热辐射）、阻燃工作服（棉质或芳纶材质）。禁止触碰未冷却工件（温度可能超过1000摄氏度）。现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水灭火（高温金属遇水会剧烈反应爆炸）。

### 切割加工安全

防护面罩：使用等离子切割或激光切割时，遮光号不低于12号（防强光和紫外线）。排烟系统：必须开启局部排风装置，排除金属烟尘（含铬、镍氧化物，有致癌风险）。火花隔离：切割区域周围1米内不得放置易燃物，地面铺设防火毯。

### 产品损坏或腐蚀后的应急处理

1. 停机隔离：发现部件穿孔、裂纹或严重腐蚀时，立即停止设备运行，关闭介质阀门，隔离故障区域。

2. 切断介质源：切断高温燃气、腐蚀性液体或气体的供应，并排空管道内残余介质。

3. 人员防护：穿戴防酸碱手套、护目镜、防护服。若接触高温表面，用大量冷水冲洗烫伤部位并就医。

4. 泄漏介质处理：对于腐蚀性介质，使用中和剂（如碳酸氢钠溶液）中和，然后用吸附材料（如蛭石、沙土）收集，密封后按危险废物处理。

5. 废弃物分类：废弃的GH3536部件属于一般工业固废，可回收熔炼；若沾染腐蚀性介质，按HW类危险废物处置，交由有资质的单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. 应用场景匹配度：确认使用温度范围、介质成分（是否含硫、氯、氟等）、压力等级。GH3536适用于1000摄氏度以上氧化环境，若工况含强还原性酸（如盐酸）则建议选择Hastelloy C-276。

2. 关键性能参数核对：重点关注PREN值（点蚀当量，GH3536的PREN值约为43）、高温持久强度（1000摄氏度/100小时持久强度大于100兆帕）、导电率（用于电热元件时需确认电阻率）。

3. 认证要求：若用于船舶、核电、航空领域，需确认是否提供船级社认证（如DNV、ABS）、NACE MR0175认证（抗硫化物应力腐蚀）、ASME认证。上海墨钜可按要求提供相应认证文件。

4. 备品备件比例：建议首次采购时多采购10%至20%的备件，用于加工损耗和未来更换。对于连续生产设备，建议签订年度框架协议，保证供应稳定性。

5. 质保书核对：收到货物后，核对原厂质保书上的炉号、牌号、规格是否与实物标签一致。要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能，检测费用由上海墨钜承担常规项目。

## 十四、价格标准

GH3536板材/棒材参考价格区间：每公斤120元至180元人民币（含税，根据规格和数量浮动）。具体价格依据以下因素确定：

- 产品型号：板材价格低于棒材，大规格（如厚度大于30毫米）因成材率低价格上浮。

- 牌号与标准：GH3536标准品价格最低；若需双认证（如GB+ASTM）或提供第三方检测报告，每吨加价2000至5000元。

- 规格尺寸：薄板（小于3毫米）和细棒（小于10毫米）因加工难度大，价格上浮20%至30%。

- 采购数量：单次采购量大于等于5吨，可享受5%至12%的批量折扣；大于等于20吨，折扣可达15%。

- 小批量试样：单次采购量小于100公斤，加价15%至20%，最低起订量为20公斤。

- 附加技术要求：定制热处理、特殊表面处理（如镜面抛光）、无损检测加项（如涡流探伤）等，按实际工时计费。

具体报价请联系曾先生获取精确订单报价，我们承诺价格透明，无隐藏费用。

## 十五、服务与保障

### 质保期

自交付之日起12个月。因材料内在质量缺陷（如成分偏离、内部裂纹、热处理不当）导致部件失效的，经第三方检测确认后，上海墨钜免费更换同规格产品或全额退款。因使用不当或加工失误导致的损坏不在质保范围内。

### 技术资料

随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。所有资料加盖上海墨钜质量检验章。

### 技术支持

电话和邮件支持：24小时内回复技术咨询。如需现场服务（如焊接指导、故障分析），承诺48小时内安排工程师抵达客户现场，差旅费由上海墨钜承担。

### 检测服务

可安排SGS、BV、Intertek等国际权威第三方检测机构对产品进行检测。常规检测项目（化学成分、力学性能、硬度、晶粒度）费用由上海墨钜承担。特殊检测项目（如高温持久试验、腐蚀试验）按实际收费，但可享受合作优惠价。

### 备品保障

对于已停产的牌号或规格，上海墨钜承诺自最后一批生产之日起五年内，仍可提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

### 售后响应

质量问题反馈：2小时内由技术工程师回复，了解问题详情。48小时内出具初步解决方案（包括是否需要退货、换货或现场处理）。对于紧急情况，可启动绿色通道，24小时内补发替换材料。
