# GH3230 钴基合金 现货板材3-12mm 燃烧室用 附材质书

## 一、产品概述与适用范围

GH3230是一种以钴为基体、通过固溶强化和碳化物弥散强化相结合的高温合金，属于典型的高温钴基合金类别。该合金在高温环境下表现出优异的抗氧化性、抗热腐蚀性以及良好的热疲劳性能，尤其适用于长期服役温度在800℃至1050℃之间的极端工况。GH3230的主要核心优势包括：其一，在1000℃以上仍能保持较高的强度水平，抗蠕变性能突出；其二，抗氧化增重率低，表面能形成致密的氧化铬和氧化铝复合保护膜；其三，抗热冲击性能优异，适合快速升降温循环环境；其四，组织稳定性好，长期时效后析出相粗化速率低；其五，焊接性能良好，可通过常规熔焊方法进行连接。该产品特别适用于航空发动机燃烧室、燃气轮机热端部件、工业炉内衬及高温结构件等对材料高温性能要求极为苛刻的场合。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有从真空感应熔炼（VIM）、电渣重熔（ESR）到精密锻造、热轧、冷轧的全流程生产能力，严格执行ASTM B435、AMS 5536以及GB/T 14992等国内外标准。每一批次产品均实现从原料入库到成品出库的全工艺可追溯，确保产品性能的一致性与可靠性。

## 三、核心功能

GH3230钴基合金具备以下核心功能：

1. **耐高温氧化能力**：在1000℃空气介质中连续暴露100小时，氧化增重率低于0.15 mg/cm²（典型值，以实际产品质保书为准），表面形成Cr2O3和Al2O3复合氧化膜，有效阻止基体进一步氧化。

2. **抗热腐蚀性能**：在含硫、钒、钠等腐蚀性介质的燃气环境中，抗腐蚀能力显著优于普通镍基合金，适用于以重油或劣质燃料为燃料的燃气轮机热端部件。

3. **高温强度与抗蠕变性能**：在900℃、100MPa条件下持久寿命可达100小时以上（典型值，以实际产品质保书为准），组织中的M23C6型碳化物和MC型碳化物在晶界和晶内均匀分布，有效阻碍位错运动。

4. **良好的冷热加工性能**：该合金在固溶状态下具有良好的塑性，可进行冷轧、冷弯等加工；热加工温度范围为1050℃至1200℃，锻造性能良好，不易开裂。

5. **抗热疲劳性能**：在快速升降温循环中，由于合金具有较低的热膨胀系数和较高的导热率，热应力积累小，抗热疲劳裂纹萌生能力强，适合燃烧室等剧烈温度波动部件。

## 四、技术特点

### 合金设计思路

GH3230的合金设计以钴为基体，通过加入约22%的铬（Cr）提供抗氧化和抗腐蚀能力，添加约14%的钨（W）进行固溶强化，同时引入少量铝（Al）和钛（Ti）促进碳化物形成。碳含量控制在0.05%至0.15%之间，以形成稳定的MC和M23C6型碳化物，在高温下起到弥散强化作用。铁（Fe）含量控制在3%以下，以保证基体的高温稳定性。

### 冶炼工艺

GH3230采用真空感应熔炼（VIM）加电渣重熔（ESR）的双联工艺路线。VIM阶段实现合金成分的精确控制并去除气体和低熔点杂质；ESR阶段进一步纯化基体，改善铸锭的凝固组织，减少偏析和缩孔。对于更高要求的应用，可增加真空自耗重熔（VAR）工序，进一步提高合金的洁净度和组织均匀性。

### 热处理制度

标准热处理制度为：固溶处理温度1180℃±10℃，保温时间根据板材厚度确定，通常为每25mm厚度保温1小时，然后快速水淬或空冷。固溶处理后组织为单相奥氏体基体加少量未溶解的MC型碳化物。对于需要提高高温强度的应用，可进行时效处理，时效温度范围为760℃至850℃，保温4至16小时，然后空冷，以促进M23C6型碳化物的均匀析出。

### 显微组织控制

成品板材的晶粒度控制在ASTM 4级至7级之间（典型值，以实际产品质保书为准），碳化物呈颗粒状或短棒状均匀分布在晶界和晶内。控制δ相（Co3W型）的析出量在5%以下，避免因过量析出导致塑性下降。通过严格控制固溶温度和冷却速率，确保组织中无有害的Laves相或σ相出现。

### 无损检测及质量保证

每张板材均进行100%超声波探伤（UT），检测标准按ASTM A435或GB/T 2970执行，验收等级为B级或更严。表面质量通过液体渗透检测（PT）确认，确保无裂纹、折叠、气孔等缺陷。化学成分为每炉次光谱分析，力学性能为每热处理批次的拉伸和硬度检测。所有检测报告随货提供，全流程可追溯。

## 五、应用领域

- **航空发动机**：用于燃烧室火焰筒、过渡段、涡轮导向叶片等高温部件，工作温度可达1050℃。

- **燃气轮机**：用于热端部件如燃烧室衬套、过渡段、喷嘴等，尤其适用于以重油或合成气为燃料的工业燃气轮机。

- **工业炉设备**：用于热处理炉的炉辊、马弗罐、热电偶保护管等高温结构件，工作温度长期维持在900℃至1000℃。

- **石油化工**：用于乙烯裂解炉炉管、转化炉管等高温腐蚀环境，抗渗碳和抗氧化性能优异。

- **核工程**：用于高温气冷堆的堆内结构件和换热器管束，需同时满足高温强度和抗辐照性能要求。

- **汽车工业**：用于高性能涡轮增压器壳体和排气歧管，工作温度可达950℃，要求材料具有良好的抗热疲劳性能。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际产品质保书为准）

碳（C）：0.05-0.15；铬（Cr）：21.0-23.0；钨（W）：13.0-15.0；镍（Ni）：9.0-11.0；铁（Fe）：≤3.0；铝（Al）：0.2-0.5；钛（Ti）：0.1-0.3；锰（Mn）：≤1.0；硅（Si）：≤0.5；磷（P）：≤0.015；硫（S）：≤0.010；钴（Co）：余量。

### 力学性能（室温典型值，以实际产品质保书为准）

抗拉强度（Rm）：≥790 MPa；屈服强度（Rp0.2）：≥380 MPa；延伸率（A）：≥35%；硬度：HRC 20-28（或HB 220-270）；冲击功（KV）：≥60 J。

### 高温力学性能（典型值，以实际产品质保书为准）

在900℃下：抗拉强度≥350 MPa，屈服强度≥180 MPa，延伸率≥45%；在1000℃下：抗拉强度≥200 MPa，屈服强度≥100 MPa，延伸率≥50%。

### 物理性能

密度：8.92 g/cm³（典型值）；熔点：1330-1380℃；热导率：在20℃时为11.5 W/(m·K)，在1000℃时为25.0 W/(m·K)（典型值）；电阻率：在20℃时为0.92 μΩ·m（典型值）；线膨胀系数：在20-1000℃范围内为14.5×10⁻⁶/K（典型值）；弹性模量：在20℃时为210 GPa，在900℃时为155 GPa（典型值）。

### 耐腐蚀/高温性能

抗氧化性：在1000℃空气中暴露100小时，氧化增重率≤0.15 mg/cm²；高温持久强度：在900℃、100MPa条件下，持久寿命≥100小时；抗热腐蚀性：在含1%硫的燃气中，900℃下腐蚀速率≤0.05 mm/年（典型值，以实际产品质保书为准）。

### 产品规格范围

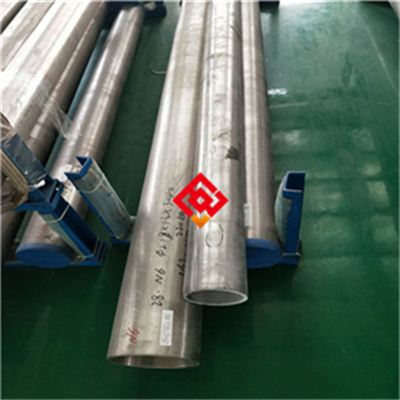

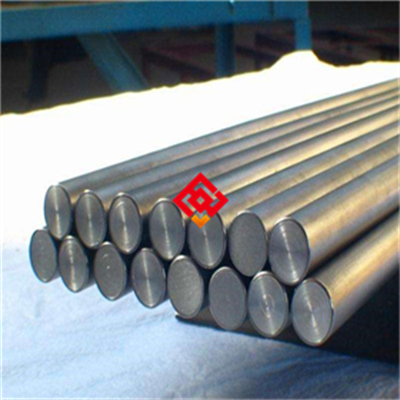

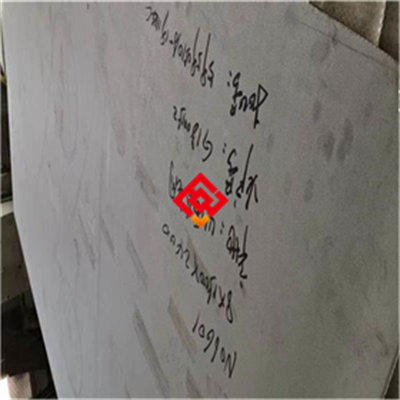

现货板材厚度：3mm、4mm、5mm、6mm、8mm、10mm、12mm；宽度：1000-1500mm；长度：2000-3000mm。可定制其他规格，如圆棒（直径20-200mm）、锻件（按图纸）、管材（外径10-100mm）等，具体请咨询。

### 交货状态

固溶态（水淬或空冷），表面经酸洗处理，去除氧化皮，表面粗糙度Ra≤3.2μm。可根据客户要求进行磨光或抛光处理。

### 批次溯源码解读

编码规则示例：MJ-GH3230-2405-1234-HT01-3.0。其中“MJ”代表上海墨钜；“GH3230”为牌号；“2405”代表2024年5月生产；“1234”为炉号；“HT01”为热处理批号；“3.0”代表厚度3mm。客户可通过此编码联系上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、探伤报告及尺寸检验记录，全流程可追溯。

## 七、注意事项

1. **避免长期服役于800℃至850℃区间**：该温度区间易析出过量M23C6型碳化物，导致基体脆化，冲击韧性下降。若必须在该温度区间使用，建议进行稳定化热处理（850℃保温8小时空冷）后再投入使用。

2. **禁止接触含卤素介质**：氯、氟等卤素离子在高温下会破坏表面氧化膜，导致灾难性氧化。在含卤素环境中使用前需进行涂层保护。

3. **焊接后必须进行焊后热处理**：焊接后应在1180℃进行固溶处理，然后快速冷却，以消除焊接残余应力并恢复组织均匀性。禁止焊后不处理直接投入高温服役。

4. **冷加工后需中间退火**：该合金加工硬化倾向明显，冷变形量超过15%时需进行中间退火（1180℃保温15-30分钟后空冷），否则继续加工易产生裂纹。

5. **表面划伤需及时处理**：表面划伤或凹坑会成为高温氧化和腐蚀的优先萌生点，应使用细砂纸（400目以上）打磨至光滑，并进行酸洗钝化处理。

6. **禁止与低熔点金属接触**：在高温下与铜、锌、锡等低熔点金属接触会引发液态金属脆化（LME），导致突然断裂。

## 八、存储与运输指南

### 存储环境要求

存储温度范围：5℃至40℃；相对湿度上限：60%（无冷凝）。板材应放置在木质或橡胶垫材上，严禁直接接触地面。禁止与酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质混存。

### 包装规范

每张板材之间用中性纸或塑料薄膜隔开，整体包裹防潮塑料薄膜，内加干燥剂（硅胶或分子筛），外部采用木箱或钢带加固的编织袋包装。包装外贴有产品标识、批次号、规格、重量及“防潮”“防压”警示标签。

### 运输注意事项

运输过程中板材应平放，用绑带固定牢固，防止滑动和碰撞。车辆需配备防雨篷布，严禁暴晒或雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触板材表面，以免造成划伤。严禁抛掷、踩踏或重压。

### 明确标注禁止行为

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏和抛掷；禁止使用铁质工具直接敲击表面。

## 九、加工操作规范

### 切割

推荐使用等离子切割（电流150-300A，切割速度根据板厚调整）或带锯切割（锯条速度20-40 m/min，进给量0.05-0.15 mm/齿）。也可采用激光切割（功率4-6kW，辅助气体为氮气或氩气）。切割后边缘需用砂轮打磨去除热影响区（HAZ）和熔渣，打磨深度至少0.5mm。**注意事项**：切割过程中需保持冷却，防止过热导致边缘组织粗化。**禁止**使用普通砂轮片（含铁杂质），应使用专用不锈钢或高温合金砂轮片。

### 焊接（如适用）

推荐焊接方法：钨极氩弧焊（TIG）、熔化极气体保护焊（MIG）或手工电弧焊（SMAW）。填充金属推荐使用同材质焊丝（如GH3230焊丝）或匹配的镍基焊丝（如ERNiCrCoMo-1）。焊接参数：TIG焊接电流80-200A，电压10-15V，焊接速度100-200 mm/min；层间温度控制在150℃以下。保护气体为纯度≥99.99%的氩气，流量10-20 L/min。焊后需进行固溶处理（1180℃保温，快速冷却）。**注意事项**：焊接前需清理坡口及两侧20mm范围内的油污、氧化皮和水分。**禁止**在不清理的情况下直接焊接，禁止焊后不进行热处理直接使用。详细操作示意图及参数表请向上海墨钜索取说明书。

### 热处理

固溶温度：1180℃±10℃，保温时间按板厚每25mm保温1小时计算，但不少于30分钟。冷却方式：水淬（厚度≤12mm可空冷）。时效处理（如需）：780℃保温8小时，空冷。**注意事项**：加热时需控制升温速率，避免热应力过大；冷却时需保证均匀冷却，防止变形。**禁止**在固溶后缓慢冷却（如炉冷），否则会析出大量碳化物导致脆化。

## 十、安装与维护建议

### 安装要点

连接件材质推荐使用同牌号GH3230或更高级别的高温合金（如GH3536、GH4648），避免使用普通不锈钢或碳钢在高温下发生接触腐蚀。密封垫片选型应避免含卤素（氯、氟）的垫片，推荐使用石墨垫片或陶瓷纤维垫片。安装完成后，应对焊接区域和加工表面进行酸洗钝化处理（酸洗液配方：10%硝酸+3%氢氟酸，温度50-60℃，时间15-30分钟），以恢复表面氧化膜的完整性。

### 日常维护方法

清洁周期：根据服役环境，每3至6个月进行一次表面检查。清洗剂类型：使用中性清洁剂（pH值6-8）或不含氯的碱性清洗剂，严禁使用含盐酸或硫酸的清洗剂。清洁后用去离子水冲洗干净，并吹干。对于表面出现轻微氧化色的区域，可用不锈钢刷或细砂纸（400目）轻轻打磨后重新钝化。

### 常见故障及解决方法

1. **表面点蚀**：表现为局部出现针孔状腐蚀坑。原因多为表面有氯离子污染或氧化膜破损。处理方法：打磨去除点蚀区域，重新进行酸洗钝化，并排查污染源。

2. **焊缝开裂**：表现为焊接接头处出现裂纹。原因可能是焊接参数不当、层间温度过高或焊后未及时进行热处理。处理方法：清除裂纹区域，重新焊接并严格控制层间温度和焊后热处理。

3. **高温变形**：表现为部件在高温下发生翘曲或扭曲。原因可能是设计应力集中或加热不均匀。处理方法：检查安装固定方式，增加支撑或调整加热方式；如变形量在允许范围内可继续使用，否则需更换。

## 十一、安全警示与应急处理

### 高温操作安全

在进行热处理或焊接操作时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防红外线和紫外光）和阻燃服。**禁止**触碰未冷却工件（表面温度可能超过300℃）。现场必须配备干粉灭火器或二氧化碳灭火器，**严禁**使用水灭火，因为高温金属遇水可能引发蒸汽爆炸。

### 切割加工安全

切割操作人员必须佩戴防护面罩（遮光号按切割方法选择，等离子切割推荐遮光号12-14），并确保排烟系统正常运行，及时排除切割产生的金属烟尘和有害气体。切割区域需设置火花隔离屏障，防止火花引燃附近易燃物。

### 产品损坏或腐蚀后的应急处理

若发现产品出现严重腐蚀或开裂导致介质泄漏，应立即停机并隔离该区域，切断介质源。操作人员需穿戴防酸防碱防护服、防护手套和护目镜。泄漏的腐蚀性介质应使用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）处理，然后收集至专用容器。废弃物应按照危险废物（HW类）管理，交由有资质的处理单位处置。严禁直接排入下水道或土壤。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH3230钴基合金板材时，建议从以下方面进行考量：首先，确认应用场景的温度范围和腐蚀介质是否与产品性能匹配，重点核对高温持久强度和抗氧化指标。其次，关注关键性能参数，如PREN值（对于抗点蚀性能的参考，GH3230的PREN值约为38-42，典型值）、高温持久寿命和抗热疲劳性能。第三，确认认证要求，如是否需要船级社认证（如DNV、BV、Lloyd's）、NACE MR0175认证（用于含硫化氢环境）或ISO 9001体系认证。第四，建议备品备件比例按总用量的10%-15%预留，以应对紧急更换需求。最后，强烈建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分和力学性能，确保产品符合设计要求。

## 十四、价格标准

GH3230钴基合金板材的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度3-12mm板材，单吨价格在380,000元至580,000元人民币之间（具体以实际询价为准）。批量折扣政策：采购量≥5吨可享5%-12%的折扣；≥10吨可享10%-15%的折扣。小批量试样（≤100kg）加价规则：通常上浮15%-20%。附加费用：如需双认证（如船级社+第三方检测），每吨加收2%-5%；如需定制热处理或特殊表面处理，按工艺复杂度另行报价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

### 质保期

自产品交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏离、内部裂纹等）导致部件失效的，上海墨钜将免费更换同规格产品或全额退款。

### 技术资料

随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

### 技术支持

提供24小时内远程技术指导服务；如需现场服务，承诺48小时内安排工程师抵达用户现场。

### 检测服务

可安排SGS、BV等第三方检测机构进行复检，常规检测项目（化学成分、室温拉伸、硬度）费用由上海墨钜承担；非常规检测项目（如高温持久、蠕变、腐蚀试验）费用另议。

### 备品保障

产品停产后五年内，仍可提供同质替代材料或按原技术要求定制加工，确保用户备品更换无忧。

### 售后响应

质量问题反馈后2小时内回复，48小时内给出初步处理方案，确保用户生产进度不受影响。
