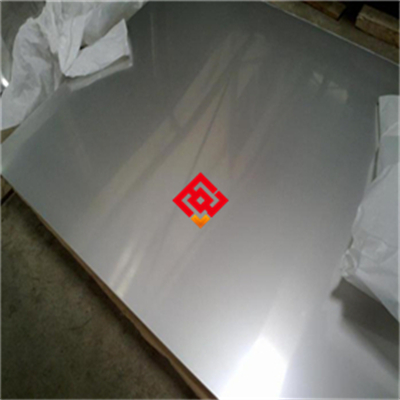

GH3170 高钨合金 小批量500公斤起发 48小时发货 1100℃高强板材

# GH3170 高钨合金 小批量500公斤起发 48小时发货 1100℃高强板材 产品介绍

## 一、产品概述与适用范围

GH3170是一种以镍为基体、添加高含量钨元素进行固溶强化的变形高温合金，属于典型的高温合金大类。该合金通过钨、铬、铝等元素的协同作用，在1100℃高温下仍能保持较高的抗拉强度和良好的抗氧化性能，是航空发动机、燃气轮机、高温工业炉等高温工况关键部件的理想选材。GH3170的长期使用温度范围为900℃至1100℃，短时使用温度可达1150℃。其核心优势包括：一、在1100℃下抗拉强度仍可保持在150MPa以上，显著优于常规镍基合金；二、优异的抗高温氧化和抗热腐蚀能力，在高温含硫气氛中表现稳定；三、良好的组织稳定性，长期服役后析出相粗化缓慢；四、可采用常规热加工工艺成型，具备一定的冷热加工性能；五、小批量500公斤起发，48小时内发货，满足紧急生产需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及后续锻造、轧制、热处理全流程生产线。公司严格执行ASTM B系列及GB/T 14992等标准，从原料入库到成品出库实施全流程工艺可追溯，确保每一批GH3170板材的化学成分、力学性能及尺寸精度均符合技术协议要求。

## 三、核心功能

GH3170高钨合金板材具备以下核心功能：

1. **耐1100℃高温强度保持能力**：在1100℃下，GH3170的抗拉强度典型值可达160MPa至200MPa，屈服强度不低于120MPa，能够承受高温下的结构载荷，适用于炉膛内支撑件、高温夹具等部件。

2. **抗高温氧化与热腐蚀性能**：在1000℃至1100℃的静态空气中，GH3170的氧化增重率低于0.1mg/cm²·h，表面形成致密的Cr₂O₃和Al₂O₃混合氧化膜，有效阻止氧和硫的向内扩散。在含硫燃气及熔盐环境中，其抗热腐蚀能力优于不含钨的镍基合金。

3. **良好的冷热加工成型性**：GH3170在1200℃至900℃范围内具有良好的热塑性，可进行热轧、热弯、冲压等成型操作。冷加工时，由于高钨含量导致加工硬化速率较高，但通过合理的中间退火可顺利成型。

4. **组织稳定性与抗蠕变性能**：由于钨元素在基体中的固溶强化效应，GH3170在高温长期服役过程中晶粒长大速率缓慢，析出相（如M₆C碳化物）分布均匀。在1100℃/35MPa条件下，其持久寿命典型值超过100小时（典型值，以实际产品质保书为准），满足高温结构件的抗蠕变需求。

## 四、技术特点

**合金设计思路**：GH3170的设计核心在于利用高含量钨（典型含量在15%至20%之间）进行固溶强化。钨原子在镍基体中的溶解度较高，能显著提高基体的再结晶温度和高温强度。同时，加入铬（约20%）和铝（约1.5%）分别提供抗氧化和抗腐蚀能力，微量钛、锆、硼等元素用于净化晶界和细化碳化物，提升持久性能。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，随后经电渣重熔（ESR）二次精炼。VIM工艺可有效去除N、O、H等有害气体及低熔点杂质，ESR工艺则进一步降低硫含量并改善铸锭的宏观组织均匀性。这一双联冶炼工艺确保了合金的纯净度与批次一致性。

**热处理制度**：标准热处理为固溶处理，温度范围为1180℃至1220℃，保温时间根据板材厚度确定（例如，厚度小于10mm时保温30分钟，厚度10至20mm时保温45分钟），冷却方式为快速空冷或水淬。固溶处理后，合金组织为单相奥氏体基体上弥散分布少量MC型碳化物。一般情况下，GH3170不进行时效处理，因为其强化主要依赖固溶强化。

**显微组织控制**：控制晶粒度在ASTM 3至6级之间，以确保强度与塑性的平衡。通过严格控制固溶温度和保温时间，避免晶粒异常长大。碳化物类型主要为M₆C，分布于晶界和晶内，起到钉扎晶界和阻碍位错运动的作用。δ相（Ni₃W）在长期高温服役中可能少量析出，通常不作为有害相控制。

**无损检测及质量保证**：所有板材均按照ASTM E213或GB/T 5777标准进行超声波探伤（UT），检测内部裂纹、夹杂物及分层缺陷。表面质量通过液体渗透检测（PT）按ASTM E165执行。每批产品附有光谱分析报告及力学性能检测数据，确保可追溯性。

## 五、应用领域

- **航空航天**：用于航空发动机燃烧室内的火焰筒、隔热屏、涡轮支撑环及高温紧固件，承受1100℃高温燃气冲刷。

- **燃气轮机**：作为燃气轮机过渡段衬板、喷嘴挡板及热端密封件，在高温氧化及腐蚀环境下保持结构完整性。

- **高温工业炉**：制造炉辊、辐射管、马弗罐及料盘，要求长期在1000℃至1100℃下抗变形和抗氧化。

- **热处理工装**：用于真空炉或气氛炉内的加热元件支撑架、料筐及夹具，避免因高温蠕变导致工装失效。

- **化工与能源**：在煤化工气化炉、高温裂解装置中用作内衬板或保护套管，抵抗高温含硫及含氯腐蚀介质。

## 六、产品详细参数

**化学成分（wt%，典型值范围，以实际质保书为准）**：

碳（C）：0.05至0.12；铬（Cr）：18.0至22.0；钨（W）：15.0至20.0；铝（Al）：1.0至2.0；钛（Ti）：0.3至0.8；铁（Fe）：不大于3.0；锆（Zr）：不大于0.05；硼（B）：不大于0.005；锰（Mn）：不大于0.5；硅（Si）：不大于0.5；磷（P）：不大于0.015；硫（S）：不大于0.010；镍（Ni）：余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度（Rm）：800至950MPa；屈服强度（Rp0.2）：400至550MPa；延伸率（A）：25%至40%；硬度：HBW 220至280。

**高温力学性能（1100℃典型值）**：

抗拉强度：160至200MPa；屈服强度：120至150MPa；延伸率：40%至60%。

**物理性能**：

密度：8.9g/cm³；熔点：1350℃至1400℃；热导率（1000℃）：约25W/m·K；电阻率（20℃）：约1.2μΩ·m；线膨胀系数（20至1000℃）：约16.5×10⁻⁶/℃；弹性模量（20℃）：约210GPa。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）在3.5%NaCl溶液中：高于60℃（典型值）；高温氧化增重率（1100℃×100h）：小于0.1mg/cm²·h；高温持久强度（1100℃/35MPa）：持久寿命大于100小时（典型值）；导电率（20℃）：约7.5%IACS（国际退火铜标准）。

**产品规格范围**：

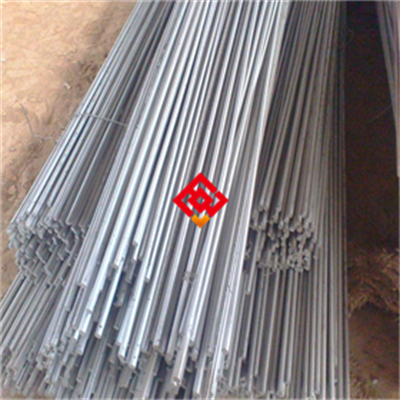

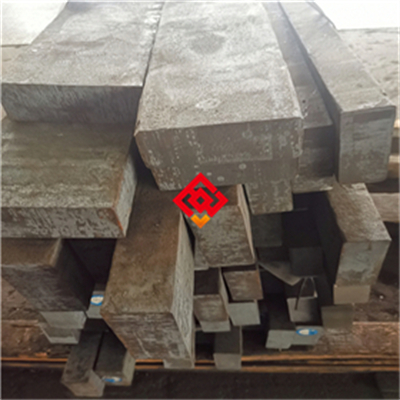

板材：厚度2.0mm至30mm，宽度600mm至1500mm，长度1000mm至4000mm；可提供热轧及冷轧状态。棒材：直径10mm至200mm，长度1000mm至6000mm。管材及锻件按客户图纸定制。

**交货状态**：

板材通常以固溶处理状态交货，表面经酸洗或喷砂处理，去除氧化皮。根据需要可提供磨光表面（表面粗糙度Ra≤1.6μm）。

**批次溯源码解读**：

编码规则示例：MJ-GH3170-202503-A012-H01-12x1500x3000。其中：MJ为上海墨钜代码；GH3170为牌号；202503为生产年月（2025年3月）；A012为炉号（代表特定冶炼炉次）；H01为热处理批次编号；12x1500x3000为产品规格（厚度12mm×宽度1500mm×长度3000mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果及尺寸检验数据。

## 七、注意事项

1. **避免长期服役于850℃至950℃区间**：在此温度区间长期保温可能导致M₆C碳化物粗化及有害相析出，降低合金的持久强度。若必须在此区间使用，建议缩短检修周期。

2. **禁止接触熔融铜、锌及低熔点金属**：高温下GH3170与铜、锌等低熔点金属接触会引发液态金属脆化（LME），导致突发性开裂。

3. **焊接后需进行固溶或稳定化热处理**：焊接热影响区可能产生微裂纹或应力集中，建议焊后整体或局部进行1180℃固溶处理，以消除残余应力并恢复组织均匀性。对于薄板结构，可采用焊后去应力退火（1000℃×2h，空冷）。

4. **加工硬化倾向明显**：冷加工（如冷弯、冷冲）时，由于高钨含量导致加工硬化速率高，变形量超过15%后需进行中间退火（1000℃×30分钟，空冷），防止开裂。

5. **表面划伤和磕碰风险**：板材表面一旦产生深度超过0.1mm的划伤，在高温服役时可能成为应力集中源和氧化加速点，导致过早失效。吊装和搬运时应使用软质吊带，严禁钢丝绳直接接触。

## 八、存储与运输指南

**存储环境要求**：GH3170板材应存放于温度-10℃至40℃、相对湿度不超过60%的室内仓库中。地面应铺设木质或橡胶垫层，避免直接接触水泥地面。禁止与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混存，以防发生电化学腐蚀或污染。

**包装规范**：每张板材先用中性防锈纸包裹，外层以塑料薄膜密封，内置干燥剂（硅胶包，每立方米空间放置不少于5包）。外部采用木箱或高强度编织袋加固，木箱内壁衬有泡沫板，防止运输中晃动碰撞。对于厚度小于5mm的薄板，采用平板包装并加设支撑筋。

**运输注意事项**：运输车辆须配备防雨篷布，车厢底部平整。板材应水平放置，采用紧固带固定，防止滑动。吊装时使用宽度不小于50mm的尼龙吊带，禁止钢丝绳直接接触板面。严禁抛掷、踩踏或与其他金属件混装。运输途中应避免暴晒和雨淋，到货后立即开箱检查并安排入库。

**明确禁止行为**：禁止与腐蚀性物质（如盐酸、硫酸、氯化物溶液）混放；禁止露天存放；禁止在包装箱上堆叠重物；禁止在板材表面直接书写或粘贴带有腐蚀性胶水的标签。

## 九、加工操作规范

**切割**：

推荐采用等离子切割（电流：200至400A，速度：500至1500mm/min）或带锯切割（锯条齿距：4至6TPI，速度：30至60m/min）。切割后切口边缘须用角磨机打磨光滑，去除熔渣和热影响区氧化层，打磨区深度不小于0.5mm。对于精密加工，可采用激光切割（功率：3至6kW，氮气辅助）。禁止使用普通碳化硅砂轮片进行切割，因其可能引入硅污染并导致切口微裂纹。

**焊接（如适用）**：

推荐焊接方法为钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属推荐选用与母材同质的焊丝（如GH3170专用焊丝，或HGH3113焊丝）。焊接参数：TIG焊接电流80至180A，电压12至18V，焊接速度100至200mm/min；层间温度控制在100℃以下。保护气体采用纯度不低于99.99%的氩气，气体流量10至15L/min。焊后必须进行整体或局部固溶处理（1180℃×30min，空冷），以消除残余应力并恢复热影响区组织。禁止在无保护气氛下进行焊接，禁止使用含硫或含磷的焊接材料。详细焊接工艺参数包（含预热温度、坡口设计、焊接顺序图）请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1180℃至1220℃，保温时间按厚度每毫米1.5分钟计算（至少30分钟），冷却方式为快速空冷或水淬。注意：水淬后需立即进行去应力回火（900℃×2h，空冷），以防止淬火裂纹。禁止在固溶后缓慢冷却（如炉冷），否则会导致有害相析出。禁止对未完全冷却的工件进行搬运或加工。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母、垫片）推荐选用与GH3170同材质或更高级别的镍基合金（如GH4169、GH3625），避免使用不锈钢或碳钢连接件，以防高温下发生接触腐蚀或热膨胀不匹配。密封垫片应选用不含卤素（氯、氟）的柔性石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因高温下PTFE分解产生腐蚀性气体。安装完成后，对焊缝和切割边缘进行酸洗钝化处理（酸洗液配方：硝酸10%+氢氟酸2%，余量为水，温度50℃至60℃，浸泡20至30分钟），以恢复表面钝化膜。

**日常维护方法**：每三个月进行一次外观检查，重点查看表面是否存在点蚀、氧化剥落或裂纹。清洁周期建议为每半年一次，使用中性清洗剂（pH值6至8）配合软布擦拭，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或钢丝刷。对于长期停用的设备，应在部件表面喷涂防锈油或进行氮气密封保护。

**常见故障及解决方法**：

1. **表面点蚀**：通常由高温下接触含氯或含硫介质引起。解决方法：清除腐蚀产物，用细砂纸打磨至露出金属光泽，重新进行酸洗钝化处理，并排查介质来源。

2. **焊缝开裂**：多因焊后未进行热处理或焊接参数不当导致。解决方法：去除开裂焊缝，重新焊接并严格执行焊后固溶处理。如裂纹延伸至母材，需更换部件。

3. **高温变形**：因长期超温或载荷过大导致。解决方法：检查使用温度是否超过设计值，重新设计支撑结构或增加板材厚度。变形轻微时可通过热校形（1100℃加压校正）修复，严重时需更换。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温不低于200℃）、面罩及阻燃服（材质为芳纶或阻燃棉）。禁止触碰未冷却至60℃以下的工件。现场必须配备干粉灭火器（型号：ABC干粉）或二氧化碳灭火器，严禁使用水或泡沫灭火器扑灭金属火灾，因水遇高温金属会瞬间汽化引发爆炸。

**切割加工安全**：进行等离子或激光切割时，操作人员须佩戴自动变光焊接面罩（遮光号不低于11），并开启排烟系统（排风量不低于2000m³/h），防止金属烟尘吸入。切割区域周围2米内禁止放置易燃物，火花隔离帘应采用阻燃材料。

**产品损坏或腐蚀后的应急处理**：若发现GH3170部件出现严重腐蚀、裂纹或泄漏，应立即停机并隔离故障区域。切断所有介质源（燃气、腐蚀性液体），人员佩戴防毒面具（针对含硫或含氯介质）及耐酸手套进行处置。泄漏的腐蚀性介质应用石灰或碳酸氢钠中和，收集后按危险废物（HW类，如HW34废酸）分类存放。损坏的合金部件作为金属废料回收，禁止随意丢弃。废弃物处置须委托具有资质的环保单位进行。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在采购GH3170高钨合金板材时，请从以下角度进行匹配：首先确认应用场景，若长期使用温度超过1050℃，则GH3170是优选；若温度在900℃以下，可考虑成本更低的GH3030或GH3128。关键性能参数方面，请核对PREN值（耐点蚀当量，GH3170的PREN值约30至35），高温持久强度（1100℃/35MPa）及室温延伸率（不低于25%）。认证要求方面，如用于船用燃气轮机，需确认是否提供船级社认证（如DNV、ABS）；用于化工领域，可能需要NACE MR0175认证（针对硫化物应力腐蚀开裂）。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS或BV）以验证化学成分和力学性能。对于小批量采购（500公斤至2吨），建议按5%比例预留备品备件，以应对加工损耗或紧急更换需求。

## 十四、价格标准

GH3170高钨合金板材的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间如下：小批量（500公斤至2吨）板材，价格约为280元至420元/公斤；中批量（2吨至5吨）价格约为240元至380元/公斤；大批量（5吨以上）价格约为200元至340元/公斤。厚度小于5mm的薄板或宽度超过1200mm的宽板，价格上浮10%至15%。附加服务如双认证（船级社+NACE）、第三方检测（SGS）或定制热处理，每项附加费用约为订单总额的3%至8%。批量折扣政策：单次采购量≥5吨，可享受5%至12%的折扣；≥10吨，折扣可达15%。小批量试样（少于100公斤）加价规则：通常上浮15%至20%。提示：具体报价请联系曾先生（电话021-67898711）获取精确订单报价，以上价格均为含税出厂价，不含运费。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂物超标、化学成分偏差、热处理不当）导致产品在使用中失效的，上海墨钜承诺免费更换或全额退款，但不包括因客户加工不当或使用不当造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可通过批次溯源码在线查询真伪。

**技术支持**：24小时内提供远程技术指导（电话、邮件或视频会议）；如需现场服务，48小时内派遣工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可代为安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、室温拉伸、硬度、超声波探伤）费用由上海墨钜承担。特殊检测项目（如高温持久、蠕变、腐蚀试验）费用双方协商。

**备品保障**：该牌号产品停产后五年内，上海墨钜仍提供同材质或等效替代品的定制加工服务，确保客户设备维修和备件更换不受影响。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。重大问题由总工程师牵头成立专项小组，直至问题闭环。
