# GH3039 冷冲压优 厂家直供 航空件板材 提供冲压工艺报告

## 一、产品概述与适用范围

GH3039是一种镍基固溶强化型高温合金，属于镍基合金大类，典型牌号为GH3039。该合金以镍为基体，通过添加铬、钼、铝、钛等元素进行固溶强化，具有优异的高温强度、良好的抗氧化性和冷热加工性能。GH3039可在-196℃至850℃温度范围内长期稳定工作，短时使用温度可达950℃。其核心优势包括：一、高温强度优异，在800℃时仍保持较高抗拉强度；二、抗氧化性能突出，在高温氧化环境下表面形成致密氧化膜，有效阻止进一步氧化；三、冷冲压成形性能极佳，适合制造复杂形状的航空薄壁构件；四、焊接性能良好，可采用多种焊接方法进行连接；五、组织稳定性高，长期服役后仍能保持良好力学性能。该产品特别适用于航空航天领域对高温强度和冲压成形有双重苛刻要求的部件制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及精密轧制生产线，严格执行ASTM标准与GB/T 14992等国家标准，全流程工艺可追溯。公司具备完善的理化检测中心，可提供从原材料到成品的全链条质量保证，确保每一批次GH3039板材均满足航空级品质要求。

## 三、核心功能

1. **耐高温氧化能力**：GH3039在850℃以下长期使用，表面可形成Cr₂O₃和Al₂O₃复合氧化膜，氧化增重率低于0.1 mg/cm²·h（典型值，以实际产品质保书为准），有效抵抗高温氧化腐蚀。

2. **抗特定介质腐蚀能力**：在航空燃油燃烧产物、含硫气氛及海洋性气候条件下，GH3039表现出良好的抗腐蚀性能，尤其对硝酸、磷酸等氧化性酸具有中等耐蚀性。

3. **高强韧性**：室温抗拉强度≥850 MPa，屈服强度≥350 MPa，延伸率≥30%，在800℃高温下仍能保持≥250 MPa的抗拉强度（典型值，以实际产品质保书为准），满足航空结构件对强度和韧性的双重需求。

4. **良好冷热加工性**：该合金具有优异的冷冲压成形性能，可进行深拉、弯曲、翻边等复杂成形操作，无需中间退火即可实现大变形量加工；热加工温度范围宽（900℃-1150℃），便于锻造和轧制。

5. **抗疲劳性能**：在高温交变载荷工况下，GH3039的疲劳寿命显著优于普通不锈钢，适用于航空发动机部件等承受循环应力的关键结构。

## 四、技术特点

**合金设计思路**：GH3039采用镍基固溶强化设计，镍含量约70%作为基体，提供良好的韧性和耐蚀性；铬含量约20%赋予抗氧化和抗腐蚀能力；钼、铝、钛等元素通过固溶强化和弥散强化提高高温强度；微量碳、硅、锰等元素用于脱氧和改善加工性能。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效去除气体和杂质，控制非金属夹杂物级别，确保合金纯净度满足航空标准要求。对于特殊要求批次，可选用真空自耗重熔（VAR）进一步提升质量。

**热处理制度**：GH3039通常以固溶状态交货，固溶处理温度范围为1050℃-1100℃，保温时间按板材厚度确定，通常为每毫米厚度保温2-3分钟，随后水冷或快速空冷。固溶处理后合金组织均匀，性能稳定。

**显微组织控制**：固溶处理后组织为单一奥氏体基体，晶粒度控制在5-8级（按ASTM标准），无连续网状析出相。长期时效后可能析出少量M₂₃C₆型碳化物和γ′相，但分布均匀，对性能影响可控。

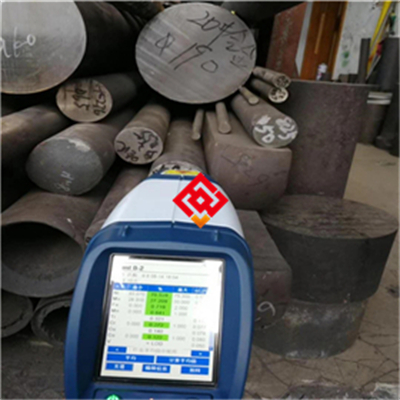

**无损检测及质量保证**：每张板材均经过超声波探伤（按GB/T 2970或ASTM E127标准，探伤灵敏度Ф0.8mm平底孔当量）和液体渗透检测（按GB/T 18851或ASTM E165标准），确保内部和表面无超标缺陷。同时采用光谱分析验证化学成分，力学性能测试逐批进行。

## 五、应用领域

- **航空航天领域**：用于制造航空发动机燃烧室机匣、火焰筒、加力燃烧室壳体等高温薄壁构件，利用其优异的高温强度和冲压成形性。

- **燃气轮机工业**：应用于燃气轮机燃烧室部件、过渡段、隔热屏等，承受高温燃气冲刷。

- **石油化工行业**：用于高温反应器内件、裂解炉管支撑件、热交换器部件等，在含硫或氧化性气氛中工作。

- **汽车工业**：用于高性能汽车排气系统部件，如涡轮增压器壳体、排气管等。

- **核工程领域**：适用于核反应堆结构件，在高温和辐照环境下保持稳定性。

- **真空热处理设备**：用于制造真空炉的发热元件支撑件、隔热屏、料筐等。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：镍Ni：余量；铬Cr：19.0-22.0；钼Mo：5.50-7.00；铝Al：1.70-2.30；钛Ti：1.80-2.50；铁Fe：≤3.00；碳C：≤0.08；硅Si：≤0.80；锰Mn：≤0.40；磷P：≤0.020；硫S：≤0.015；铜Cu：≤0.20；铌Nb：≤0.50（可选添加）。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm：850-1050 MPa；屈服强度Rp0.2：350-550 MPa；延伸率A：30-45%；硬度：HB 200-260；冲击功AKV：≥60 J。

**高温力学性能（800℃典型值，以实际产品质保书为准）**：抗拉强度Rm：250-350 MPa；屈服强度Rp0.2：150-220 MPa；延伸率A：40-60%。

**物理性能（典型值，以实际产品质保书为准）**：密度：8.3 g/cm³；熔点：1300-1370℃；热导率：11.5 W/m·K（20℃），17.5 W/m·K（800℃）；电阻率：1.18 μΩ·m（20℃）；线膨胀系数：14.5×10⁻⁶/℃（20-800℃）；弹性模量：210 GPa（20℃），155 GPa（800℃）。

**耐腐蚀/高温性能（典型值，以实际产品质保书为准）**：高温氧化增重率：≤0.10 mg/cm²·h（850℃，100h）；高温持久强度：800℃/100h持久强度≥80 MPa；临界点蚀温度CPT：≥50℃（按ASTM G48试验）；缝隙腐蚀温度CCT：≥40℃（按ASTM G48试验）。

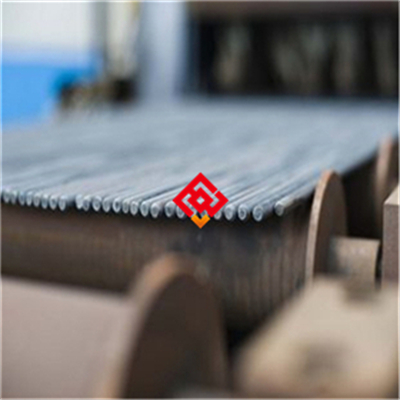

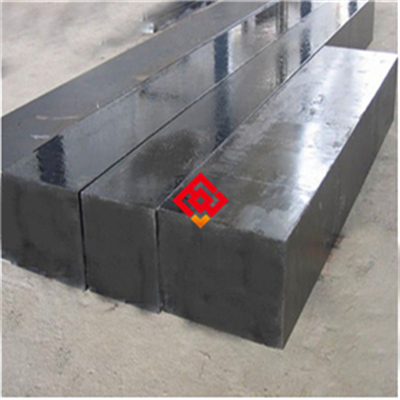

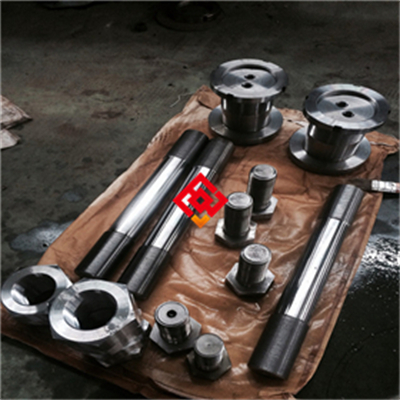

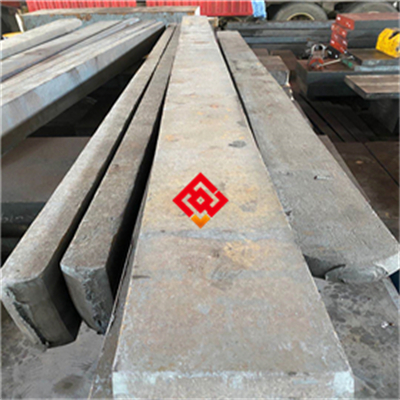

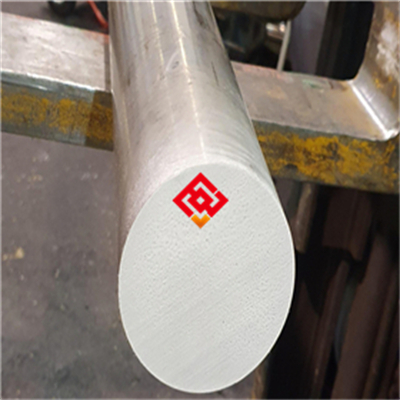

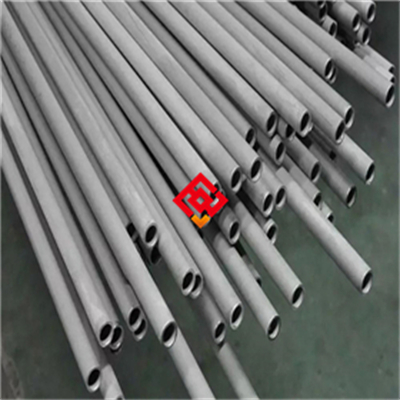

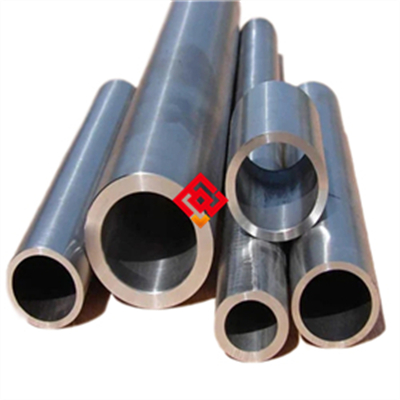

**产品规格范围**：板材：厚度0.5-50mm，宽度600-2000mm，长度1000-6000mm；棒材：直径8-300mm；管材：外径10-219mm，壁厚1-20mm；锻件：按图纸定制；丝材：直径0.5-8mm。

**交货状态**：固溶处理+酸洗表面（光亮或哑光），可根据要求提供磨光或抛光表面。板材平整度符合GB/T 3280或ASTM A480标准。

**批次溯源码解读**：编码规则示例：MJ-GH3039-2503-1234-HT01-PL12。其中MJ为上海墨钜代码，GH3039为牌号，2503表示2025年3月生产，1234为炉号，HT01为热处理批号，PL12为规格代码（厚度12mm板材）。客户可通过联系上海墨钜提供批次码索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役的温度区间**：GH3039在600-750℃长期使用时，可能析出少量σ相，导致冲击韧性下降，建议避免在该温度区间长期服役超过1000小时。如需在该温度范围使用，请咨询上海墨钜技术团队进行针对性热处理优化。

2. **禁止接触的腐蚀介质**：GH3039对还原性酸如盐酸、硫酸（稀溶液除外）耐蚀性较差，禁止在含高浓度氯离子或氢氟酸的环境中使用，否则可能发生点蚀或应力腐蚀开裂。

3. **焊接后必须进行热处理**：对于厚度超过6mm的板材焊接件，焊后应进行去应力退火处理（850-900℃，保温1-2小时，随炉冷却），否则焊接残余应力可能导致应力腐蚀开裂或变形。

4. **加工硬化后的中间退火要求**：冷冲压变形量超过30%时，应进行中间退火（1050-1100℃，保温10-15分钟，水冷），以避免加工硬化过度导致开裂。禁止在未退火情况下连续进行大变形量冲压。

5. **表面划伤的风险**：GH3039板材表面如有划痕或凹坑，在高温服役时可能成为氧化优先发生区域，导致局部减薄。加工和搬运过程中应使用软质垫层保护表面，禁止使用金属工具直接接触板材表面。

6. **热处理敏感**：固溶处理温度过高（超过1150℃）可能导致晶粒粗化，降低室温塑性；温度过低（低于1000℃）则固溶不充分，影响高温性能。必须严格控制热处理工艺参数。

## 八、存储与运输指南

**存储环境要求**：存放温度范围：-10℃至40℃；相对湿度上限：70%（无冷凝）；板材应放置在木质或橡胶垫材上，离地高度不小于100mm，禁止直接接触地面；禁止与酸、碱、重金属粉末、氯化物、硫化物等腐蚀性物质混存；室内存放，避免阳光直射和雨水浸淋。

**包装规范**：每张板材采用防锈纸包裹，外层使用塑料薄膜密封，内置干燥剂（硅胶包，每平方米不少于2包）；多张板材叠放时，层间使用无酸纸隔开；外部采用木箱或钢带加固编织袋包装，木箱内衬泡沫板防震；外包装标注产品牌号、规格、批号、净重及“防潮”“防压”标识。

**运输注意事项**：运输过程中板材应平放，固定牢固，防止滑动和碰撞；使用防水篷布覆盖，防止雨淋和暴晒；吊装时使用柔性吊带（禁止钢丝绳直接接触板材表面），吊点均匀分布，避免板材弯曲变形；运输车辆货厢应清洁干燥，无腐蚀性残留物。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或拖拽板材；禁止在板材表面堆放重物；禁止使用铁质工具直接撬动板材。

## 九、加工操作规范

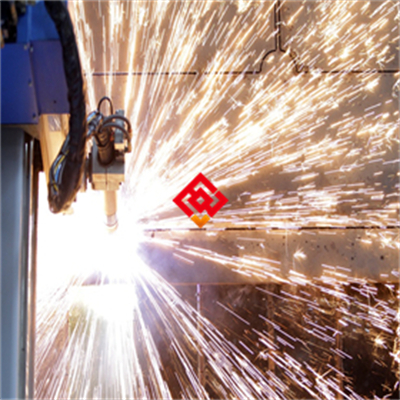

**切割**：推荐采用等离子切割或激光切割。等离子切割参数：电流200-500A（根据板厚调整），切割速度500-2000mm/min，使用氩气或氮气作为保护气体。激光切割参数：功率3-6kW，切割速度1000-3000mm/min，辅助气体为氧气或氮气。切割后应使用锉刀或砂轮机去除毛刺和氧化层，打磨区域应光滑过渡。禁止使用普通砂轮片（因砂轮片含铁质杂质可能嵌入表面导致腐蚀），应使用专用不锈钢或镍基合金砂轮片。对于厚度小于6mm的薄板，也可采用带锯或水刀切割，水刀切割后需立即干燥表面。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号：推荐使用与母材同质的GH3039焊丝，或ERNiCrMo-3（Inconel 625）焊丝。焊接参数：TIG焊接电流80-200A，电压12-18V，焊接速度100-200mm/min；MIG焊接电流150-300A，电压20-28V，焊接速度200-400mm/min。层间温度控制在100℃以下。保护气体：氩气纯度≥99.99%，流量10-20L/min。焊后应进行去应力退火处理：850-900℃，保温1-2小时，随炉冷却至300℃以下出炉空冷。注意事项：焊接前应清除坡口及两侧20mm范围内的油污、氧化皮和水分；禁止使用含氯的清洗剂；禁止在风速大于2m/s的环境下进行焊接。详细操作示意图及焊接工艺参数包请向上海墨钜索取说明书。

**热处理**：固溶处理：加热至1050-1100℃，保温时间按板厚计算（每毫米厚度2-3分钟），水冷或快速空冷。时效处理（如需）：700-750℃，保温4-8小时，空冷。注意事项：加热时应防止局部过热，升温速率建议不超过10℃/min；禁止在热处理过程中接触硫、铅、锌等低熔点金属，否则可能引起晶界脆化。详细热处理曲线图请向上海墨钜索取。

## 十、安装与维护建议

**安装要点**：连接件推荐使用同材质（GH3039）或更高级别镍基合金（如Inconel 625）螺栓和螺母，避免使用碳钢或不锈钢连接件（因电化学腐蚀风险）。密封垫片应选用不含卤素的膨胀石墨垫片或陶瓷纤维垫片，禁止使用含氯或氟的聚四氟乙烯垫片。安装后应对焊缝和热影响区进行酸洗钝化处理（酸洗液配方：20%硝酸+2%氢氟酸，余量水，温度50-60℃，浸泡15-30分钟），然后用清水冲洗干净并干燥。

**日常维护方法**：清洁周期：根据使用环境，建议每3-6个月清洁一次。清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的碱性清洗剂，禁止使用含氯溶剂、盐酸或硫酸。清洁后用软布擦干或压缩空气吹干。对于高温服役部件，每次停机检修时应检查表面氧化情况，如发现氧化皮剥落，应打磨去除并重新进行钝化处理。

**常见故障及解决方法**：

1. **表面点蚀**：表现为局部出现针孔状腐蚀坑。原因：可能接触了氯离子或硫化物。解决方法：去除腐蚀区域，打磨至露出新鲜金属，重新进行钝化处理；检查并消除介质污染源。

2. **焊缝开裂**：表现为焊缝或热影响区出现裂纹。原因：焊接工艺不当或焊后未及时热处理。解决方法：去除裂纹区域，重新焊接并严格执行焊后热处理；控制层间温度不超过100℃。

3. **部件变形**：表现为冲压件或焊接件形状偏离设计尺寸。原因：残余应力释放或热处理冷却不均匀。解决方法：进行去应力退火（850-900℃，保温1-2小时）；优化冲压模具设计，增加回弹补偿量。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃服。禁止触碰未冷却工件，工件温度降至100℃以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（因高温金属遇水可能发生爆溅）。

**切割加工安全**：操作人员必须佩戴防护面罩（激光切割遮光号≥10，等离子切割遮光号≥12），工作区域安装有效排烟系统（风量≥3000m³/h），及时排除切割产生的金属烟尘和有害气体。切割区域应设置火花隔离屏障，防止火花引燃周围可燃物。禁止在无防护措施的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：如发现产品发生严重腐蚀或开裂导致介质泄漏，应立即执行以下步骤：一、停机并隔离故障部件，切断介质源；二、操作人员穿戴防护服、耐酸手套和护目镜，避免直接接触泄漏介质；三、对于酸性介质泄漏，使用碳酸氢钠或石灰进行中和，收集中和产物；四、对于油性或有机介质，使用吸附棉或沙土吸附，收集至专用容器；五、废弃物分类处置：金属碎屑按HW08类（废矿物油）或HW49类（其他危险废物）处理，沾染介质的吸附材料按HW49类处理，严禁随意倾倒或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，涵盖从材料选择到最终安装的全流程指导，帮助您高效、安全地使用GH3039板材。

## 十三、购买建议

建议客户根据实际应用场景匹配度选择产品：对于航空发动机燃烧室等高温冲压件，应重点核对高温持久强度（800℃/100h≥80 MPa）和冲压成形性能（延伸率≥30%）；对于石油化工应用，应关注临界点蚀温度CPT值（≥50℃）和抗硫化氢应力腐蚀性能。关键性能参数包括PREN值（当量耐点蚀指数，GH3039典型值约35）和高温氧化增重率。如涉及船级社认证（如DNV、BV、LR等）或NACE标准（如MR0175/ISO 15156），请在询价时明确告知。建议客户核对上海墨钜原厂质保书，确认化学成分、力学性能和探伤结果符合要求。对于关键应用，建议要求提供第三方检测报告（如SGS、BV）以独立验证产品性能。备品备件比例建议按实际使用量的10%-15%储备，以应对突发更换需求。

## 十四、价格标准

GH3039冷冲压优航空件板材价格根据牌号、规格尺寸、采购数量及附加技术要求确定。参考价格区间：厚度0.5-3mm薄板：180-280元/公斤；厚度3-12mm中板：150-220元/公斤；厚度12-50mm厚板：130-200元/公斤。批量折扣政策：采购量≥5吨可享5%-12%折扣（根据具体规格和付款条件确定）；≥20吨可享12%-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15%-20%。附加技术要求（如双认证、第三方检测、定制热处理等）需另行计价，具体费用根据项目复杂度协商确定。提示：以上为参考价格，实际报价受原材料市场波动、加工难度和交货期影响，具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标等）导致产品失效的，上海墨钜承诺免费更换或全额退款，不含因使用不当、加工错误或外部环境导致的损坏。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书盖有上海墨钜质量检验章，具有法律效力。

**技术支持**：提供24小时内远程技术指导（电话或视频），解答加工、焊接、热处理等工艺问题；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决技术难题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、硬度、探伤）费用由上海墨钜承担，特殊检测项目（如高温持久、腐蚀试验、微观组织分析）费用由双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护和备件更换需求得到满足。

**售后响应**：质量问题反馈2小时内回复确认，48小时内出具初步解决方案和整改计划。对于紧急问题，可启动绿色通道，优先处理。
