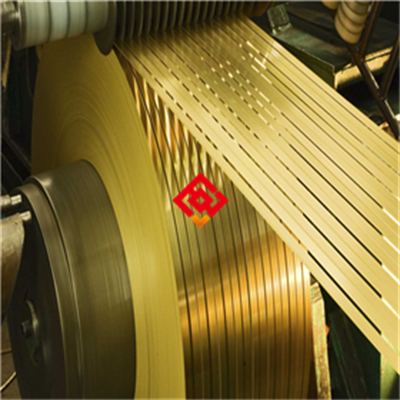

GH2909 低膨胀高强 替代进口 涡轮罩带材 价格低25%

# GH2909 低膨胀高强 替代进口 涡轮罩带材 价格低25%

## 一、产品概述与适用范围

GH2909是一种低膨胀系数、高强度的铁镍钴基变形高温合金，属于沉淀硬化型合金大类。该合金典型牌号为GH2909（对应国内标准，可替代国外类似牌号如Incoloy 909等）。GH2909的核心特性是在宽温度范围内（-55℃至650℃）具有极低的热膨胀系数，同时保持优异的高温强度与抗疲劳性能。其设计初衷是为了解决航空发动机机匣、涡轮罩、密封环等高温薄壁构件在热循环中的尺寸稳定性问题。

核心优势包括：

1. 低热膨胀系数：在室温至650℃范围内，线膨胀系数仅为同类镍基合金的60%-70%，显著降低热应力与热疲劳开裂风险。

2. 高强度与抗蠕变：通过γ′相和γ″相复合沉淀强化，室温抗拉强度可达1300MPa以上，650℃持久强度优于多数传统高温合金。

3. 良好的冷热加工塑性：可轧制成0.1mm至3.0mm薄带材，满足涡轮罩复杂成型需求，且焊接性能优于同类低膨胀合金。

4. 替代进口成本优势：相比进口同类产品（如Incoloy 909），价格低25%左右，性能完全对标，尤其适合国产化替代项目。

5. 抗热冲击与抗氧化：在650℃以下具有稳定的表面氧化膜，适用于快速加热冷却工况。

适用环境：航空发动机冷端与热端过渡区域、燃气轮机密封结构、精密仪器仪表中需控制热变形的部件。使用温度上限为650℃，短时可达700℃。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端设备，能够实现从熔炼到成品的全流程质量管控。所有产品严格执行ASTM、AMS及GB/T 14992等国内外标准，每一批次均可追溯至原炉号与热处理记录，确保材料性能稳定可靠。

## 三、核心功能

1. 低热膨胀精准控制：GH2909在20℃至650℃范围内的平均线膨胀系数约为8.5×10⁻⁶/℃（典型值），远低于304不锈钢的18×10⁻⁶/℃，有效减少涡轮罩与机匣之间的热失配应力，延长密封结构寿命。

2. 高温强度保持：在650℃下，抗拉强度仍可维持800MPa以上（典型值），屈服强度不低于650MPa，能够承受高速旋转产生的离心力与气动压力。

3. 抗热疲劳与循环稳定性：经过1000次热循环测试（室温至650℃快速加热冷却），试样无裂纹产生，组织稳定性好，适合频繁启停的航空发动机工况。

4. 加工成型适应性强：带材厚度0.3mm至3.0mm均可稳定供货，冷冲压、旋压、弯曲等成型工艺中无开裂倾向，冲压后回弹量小，模具寿命长。

5. 焊接性能优良：可采用氩弧焊（TIG）进行薄板对接与搭接焊，焊后无需强制热处理即可获得良好接头强度，焊缝抗拉强度可达母材的90%以上。

## 四、技术特点

**合金设计思路**：GH2909通过添加约38%的钴、13%的镍、4.8%的铌和1.5%的钛，形成以γ′相（Ni₃Al型）和γ″相（Ni₃Nb型）为主的复合沉淀强化体系。钴的加入显著降低基体的热膨胀系数，同时提高固溶强化效果；铌和钛的配比优化了强化相的析出动力学，避免过时效导致的性能下降。严格控制碳、硫、磷等杂质元素含量（碳≤0.03%，硫≤0.005%），减少晶界脆性相。

**冶炼工艺**：采用“真空感应熔炼（VIM）+ 真空自耗重熔（VAR）”双联工艺。VIM阶段完成合金化与脱氧，VAR二次熔炼进一步去除气体与有害夹杂，使氧含量控制在10ppm以下，氮含量低于20ppm，非金属夹杂物级别达到ASTM E45标准中细系0.5级、粗系0.5级。

**热处理制度**：标准热处理分为三步——第一步，固溶处理：980℃±10℃保温1小时，水淬；第二步，中间时效：720℃±5℃保温8小时，空冷；第三步，最终时效：620℃±5℃保温8小时，空冷。该制度可析出均匀细小的γ′相和γ″相，晶粒度控制在5-8级（ASTM E112标准）。

**显微组织控制**：通过调整时效温度与时间，使γ′相尺寸控制在20-50nm，γ″相尺寸为10-30nm，避免δ相（Ni₃Nb正交相）在晶界过量析出。晶界分布均匀，无连续网状碳化物。采用扫描电镜（SEM）和透射电镜（TEM）进行组织验证。

**无损检测及质量保证**：带材产品100%经超声波探伤（UT）检测，灵敏度为φ0.8mm平底孔当量；表面采用荧光渗透检测（FPI），灵敏度等级为2级。每卷带材附带光谱分析报告，成分偏差控制在±0.05%以内。所有检测数据均录入可追溯系统，客户可通过批次编码查询原始记录。

## 五、应用领域

- **航空发动机**：用于涡轮机匣、涡轮罩、密封环、隔热屏等薄壁结构件，要求低膨胀且高强，减少热应力变形。

- **燃气轮机**：用于环形密封件、过渡段衬套、叶片锁片等，承受高温燃气冲刷与振动载荷。

- **精密仪器仪表**：用于陀螺仪框架、光学支架、精密模具定位件，需控制热膨胀对测量精度的影响。

- **汽车涡轮增压器**：用于废气端密封环、隔热罩，替代传统不锈钢以降低热疲劳失效风险。

- **石油化工**：用于高温反应器内部支撑件、热交换器挡板，要求抗高温氧化与尺寸稳定。

- **电子封装**：用于功率模块底座、散热片，匹配陶瓷或硅基材料的热膨胀系数，减少焊接应力。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

碳（C）：≤0.03%；硅（Si）：≤0.15%；锰（Mn）：≤0.20%；磷（P）：≤0.005%；硫（S）：≤0.005%；铬（Cr）：≤0.10%；镍（Ni）：13.0-14.0%；钴（Co）：37.0-39.0%；铌（Nb）：4.7-5.0%；钛（Ti）：1.4-1.6%；铝（Al）：0.05-0.10%；铁（Fe）：余量。

**力学性能（室温典型值，以质保书为准）**：

抗拉强度（Rm）：≥1300MPa；屈服强度（Rp0.2）：≥1100MPa；延伸率（A）：≥12%；断面收缩率（Z）：≥25%；硬度：38-44 HRC；冲击功（KV₂）：≥30J。

**高温力学性能（650℃典型值）**：

抗拉强度：≥800MPa；屈服强度：≥650MPa；延伸率：≥10%；持久强度：在650℃、500MPa条件下，断裂时间≥100小时。

**物理性能（典型值）**：

密度：8.15 g/cm³；熔点：1350-1420℃；热导率（20℃）：12.5 W/(m·K)，（650℃）：22.0 W/(m·K)；电阻率（20℃）：0.85 μΩ·m；线膨胀系数（20-650℃）：8.5×10⁻⁶/℃；弹性模量（20℃）：195 GPa。

**耐腐蚀与高温性能**：

抗氧化性：在650℃空气中暴露100小时，氧化增重率≤0.05 mg/cm²；抗热循环性能：室温至650℃循环1000次无宏观裂纹；临界点蚀温度（CPT）：在3.5%NaCl溶液中测试，CPT≥50℃（典型值，适用于耐蚀评估）。

**产品规格范围**：

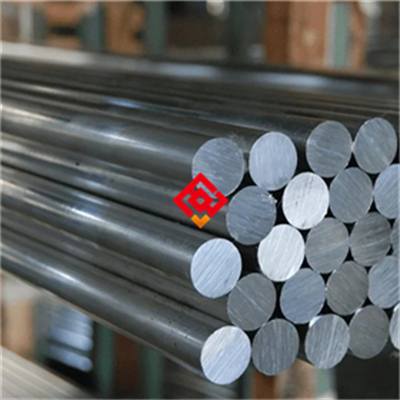

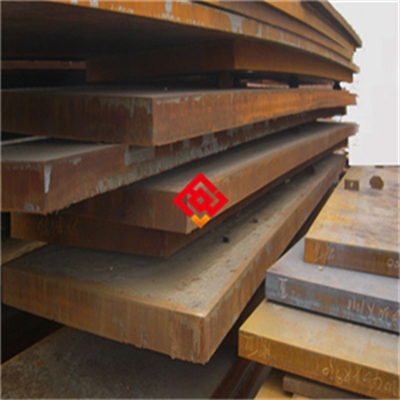

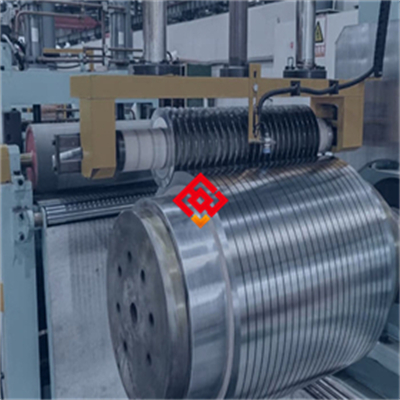

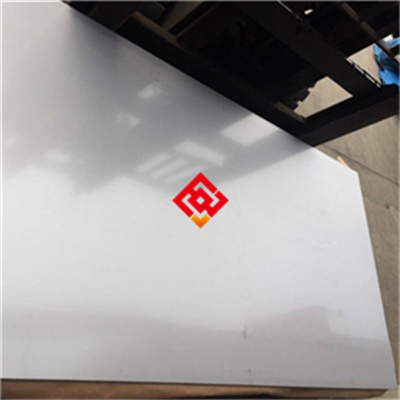

带材：厚度0.1mm-3.0mm，宽度20mm-600mm，长度按客户要求定尺或卷状供货；也可提供板材（厚度3.0mm-12mm）、棒材（直径10mm-200mm）、锻件（按图纸定制）。

**交货状态**：

固溶+时效态（标准交货状态），表面经酸洗、磨光或光亮退火处理。可根据客户要求提供冷轧态或半时效态。

**批次溯源码解读**：

编码规则示例：MJ-2909-202505-A012-T01-S02

- MJ：上海墨钜公司代码

- 2909：牌号

- 202505：生产年月（2025年5月）

- A012：熔炼炉号（VIM+VAR双联炉号）

- T01：热处理批号（按固溶+时效批次编号）

- S02：规格代码（对应厚度0.5mm，宽度200mm）

客户可通过提供此编码联系上海墨钜索取原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）。

## 七、注意事项

1. 避免在700℃以上长期服役：超过700℃时，γ′相和γ″相会快速粗化并转变为稳定的δ相，导致强度急剧下降，建议使用温度严格控制在650℃以内。

2. 禁止接触含硫或卤素环境：在高温下，硫、氯等元素会沿晶界渗透，引发晶间腐蚀或应力腐蚀开裂，尤其不允许与含硫燃气直接接触。

3. 焊接后必须进行去应力处理：虽然GH2909焊接性良好，但薄壁件焊接后应在620℃进行2小时去应力退火，避免残余应力导致变形或延迟开裂。

4. 冷加工硬化倾向明显：带材在冷轧或冲压过程中，每道次变形量不宜超过15%，若累计变形量超过30%，需进行中间退火（980℃×30分钟，水淬），否则可能产生加工硬化裂纹。

5. 表面划伤或磕碰需及时修复：任何深度超过0.05mm的划伤都会成为疲劳裂纹源，在振动工况下可能扩展导致断裂。加工后应使用1200目以上砂纸打磨修复。

6. 热处理时禁止快速加热：固溶升温速率应控制在10℃/分钟以内，防止因热应力导致薄板翘曲或开裂。

## 八、存储与运输指南

**存储环境要求**：

温度范围：-10℃至40℃；相对湿度上限：60%；地面垫材：必须使用木质托盘或橡胶垫板，禁止直接接触水泥地面；禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存于同一库房。

**包装规范**：

带材每卷先用防锈纸包裹，再套入聚乙烯薄膜袋并放入干燥剂（硅胶包，每卷不少于2包），最后装入木箱或高强度编织袋。木箱内壁衬有泡沫缓冲层，防止运输中挤压变形。包装外贴有防雨标志。

**运输注意事项**：

运输车辆必须配备防雨篷布；装卸时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面；严禁抛掷、翻滚或重压；长途运输时，产品应固定牢固，防止滑动碰撞。

**明确禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放（即使有包装，也需在室内或有顶棚区域）；禁止踩踏、抛掷或使用金属工具敲击包装；禁止在包装破损状态下继续运输。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤2mm的带材建议使用激光切割（光纤激光，功率1-3kW，切割速度2-6m/min）或水刀切割（磨料粒度80目，压力380MPa）；厚度2-3mm可使用精密带锯（锯条齿距4-6齿/英寸，线速度20-30m/min）。切割后需用细锉或砂纸去除边缘毛刺和热影响区氧化层。禁止使用普通砂轮片切割，因其含有杂质可能嵌入表面导致腐蚀。注意事项：激光切割后需检查熔渣残留，必要时进行酸洗清洁。

**焊接（适用于厚度≥0.5mm板材）**：

推荐焊接方法：手工钨极氩弧焊（TIG），直流正接。填充金属：使用同牌号焊丝（GH2909）或Incoloy 909焊丝，直径1.2-1.6mm。焊接参数：电流80-120A，电压12-15V，焊接速度80-120mm/min，层间温度≤100℃。保护气体：纯度≥99.99%氩气，流量10-15L/min，背面需同步保护。焊后热处理：在620℃±5℃保温2小时，空冷去应力。注意事项：焊接前必须清除焊口两侧20mm范围内的油污、氧化皮，使用丙酮擦拭。禁止使用普通不锈钢焊条，禁止在风速＞2m/s的环境下焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：980℃±10℃保温时间按厚度计算（每毫米1分钟，最低不少于30分钟），水淬（水温≤40℃）。注意事项：水淬转移时间不得超过15秒，否则会析出有害相。禁止采用空冷或炉冷，否则无法获得充分的过饱和固溶体。

时效处理：先720℃±5℃保温8小时，空冷；再620℃±5℃保温8小时，空冷。注意事项：两次时效之间不得中断冷却，禁止在时效过程中打开炉门降温。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

推荐连接件材质：螺栓、螺母等紧固件应使用同牌号GH2909或更高级别的高温合金（如GH4169），避免因热膨胀系数差异导致松动或应力集中。密封垫片选型：禁止使用含卤素（氯、氟）的垫片（如聚四氟乙烯PTFE垫片在高温下会释放腐蚀性气体），推荐使用石墨缠绕垫片或陶瓷纤维垫片。安装后，若部件需进行酸洗钝化，应使用硝酸+氢氟酸混合液（体积比10:1），温度40-50℃，时间15-20分钟，随后用去离子水彻底冲洗并干燥。

**日常维护方法**：

清洁周期：每运行500小时或每季度进行一次表面清洁。清洗剂类型：使用中性清洗剂（pH值6-8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯溶剂（如三氯乙烯）或强酸强碱。清洁后用压缩空气吹干，再涂抹防锈油（如WD-40或专用高温防锈剂）。若表面出现轻微氧化色，可用600目砂纸轻轻打磨后重新钝化。

**常见故障及解决方法**：

1. 表面点蚀：若发现局部坑状腐蚀，首先停机检查介质是否含有氯离子或硫化物。处理方法：用砂纸将点蚀区域打磨至露出金属光泽，深度超过0.2mm时需补焊（按焊接规范），然后重新钝化处理。

2. 焊缝开裂：若焊缝出现微裂纹，应立即停机并检查焊接参数是否合规。处理方法：清除裂纹区域至露出母材，重新焊接并严格执行焊后去应力热处理。若裂纹延伸至母材，需更换部件。

3. 变形或翘曲：若薄壁件在使用后出现变形，首先检查是否超温运行。处理方法：在模具中重新进行固溶处理（980℃保温，然后加压冷却），但注意此操作仅限一次，多次处理会降低强度。

## 十一、安全警示与应急处理

**高温操作安全**：

在进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服（材质如Nomex）。禁止在工件未冷却至室温前触碰（冷却时间按厚度计算，每毫米至少5分钟）。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火（防止高温金属遇水爆溅）。

**切割加工安全**：

激光切割或等离子切割时，操作人员必须佩戴专用防护面罩（激光遮光号≥6，等离子遮光号≥12）。切割区域需安装排烟系统，将产生的金属烟雾及时排出室外。切割火花需用防火毯隔离，附近不得堆放可燃物（如纸箱、油布）。

**产品损坏或腐蚀后的应急处理**：

若发现产品因腐蚀导致泄漏或断裂，应立即执行以下步骤：停机隔离，切断介质源（如燃气、液体）；人员穿戴防护服、防酸碱手套及护目镜；若泄漏介质为腐蚀性气体，需开启通风并撤离非必要人员；使用中和剂（如碳酸氢钠溶液）处理泄漏液体，并用专用容器收集；废弃物按危险废物（HW类，如HW17表面处理废物、HW49其他废物）分类，交由有资质单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，并可根据您的具体工况推荐最优工艺方案。

## 十三、购买建议

1. **应用场景匹配**：若您的部件要求低膨胀且高强度（如航空发动机涡轮罩），GH2909是理想选择；若仅需低膨胀但强度要求较低，可考虑GH903等牌号。建议对照您的设计温度、应力水平及寿命要求，与我司技术团队确认选型。

2. **关键性能参数**：请重点关注线膨胀系数（20-650℃）是否≤9.0×10⁻⁶/℃，650℃持久强度是否≥500MPa/100h。对于薄壁带材，还需确认延伸率≥10%以保证冲压成型不裂。

3. **认证要求**：若用于航空或船舶领域，需确认是否要求AMS标准、NACE MR0175（抗硫化物应力腐蚀）或船级社认证（如CCS、DNV）。我司可提供相应认证文件。

4. **备品备件比例**：建议首次采购时，除正常用量外，另购10%-15%作为备品，用于工艺调试或后续维修。批量订单可协商预留同炉号材料。

5. **质保书与第三方检测**：请务必核对上海墨钜原厂质保书，确保化学成分、力学性能、探伤结果与合同一致。如需第三方检测（如SGS、BV），可在订单中注明，常规项目费用由我司承担。

## 十四、价格标准

GH2909带材参考价格区间如下（单位：元/公斤）：

- 厚度0.3-1.0mm：380-450元/公斤（含税）

- 厚度1.1-3.0mm：350-420元/公斤

- 板材（3.0-12mm）：320-380元/公斤

- 棒材（直径10-200mm）：300-360元/公斤

批量折扣政策：单批次采购≥5吨，享受5%-12%折扣（具体折扣率与牌号、规格、交货期相关）；≥10吨，可协商额外优惠。小批量试样（≤50公斤）加价15%-20%，用于覆盖分条、包装及检测成本。

注意事项：以上价格为参考，实际报价需根据合金成分要求（如特殊杂质控制）、尺寸公差（如厚度±0.02mm）、交付状态（如光亮退火）及认证项目浮动。请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。若因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂超标）导致失效，经第三方检测确认后，我司免费更换同规格产品或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤报告、尺寸检验记录）、产品使用说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接参数、热处理曲线）。所有资料均加盖公司公章。

**技术支持**：提供7×24小时远程技术指导（电话、微信、邮件），常规问题2小时内回复。如需现场服务，48小时内安排工程师抵达客户工厂，协助解决加工或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行成分、力学、探伤等复检，常规检测项目（如光谱分析、拉伸试验、硬度测试）费用由上海墨钜承担。特殊检测项目（如高温持久、腐蚀测试）费用双方协商。

**备品保障**：产品停产后五年内，我司仍可提供同质替代材料或定制加工服务，确保客户维修与更换需求不受影响。

**售后响应**：质量问题反馈后2小时内回复处理方案，48小时内给出初步解决方案（包括现场处理或退货换货流程）。
