GH2696 抗热腐蚀 厂家直供 燃气轮机 提供腐蚀试验报告

# GH2696 抗热腐蚀 厂家直供 燃气轮机 提供腐蚀试验报告

## 一、产品概述与适用范围

GH2696是一种铁镍基沉淀硬化型高温合金，属于我国自主研发的燃气轮机热端部件用关键材料。该合金在700至850摄氏度温度范围内具有优异的抗热腐蚀性能，特别适用于含硫、含钒等恶劣燃烧环境下的长期服役。GH2696的典型牌号为GH2696（亦写作GH696），产品大类归属于高温合金范畴。

GH2696的核心优势包括：第一，优异的抗热腐蚀能力，在模拟燃气轮机燃烧室环境的热腐蚀试验中，其腐蚀速率显著低于同类镍基合金；第二，良好的高温强度与组织稳定性，在700至800摄氏度区间内保持较高的屈服强度与持久寿命；第三，较低的合金成本，铁镍基设计使得原材料成本较传统镍基高温合金更具经济性；第四，良好的冷热加工性能，可进行锻造、轧制、热处理等常规工艺；第五，批次稳定性高，上海墨钜特殊钢有限公司可提供完整的腐蚀试验报告，确保每批次产品满足燃气轮机部件设计要求。

该合金主要适用于燃气轮机涡轮盘、叶片、燃烧室部件、导向器叶片以及高温紧固件等热端部件，也可用于石化行业的高温腐蚀环境设备。

## 二、品牌与产地

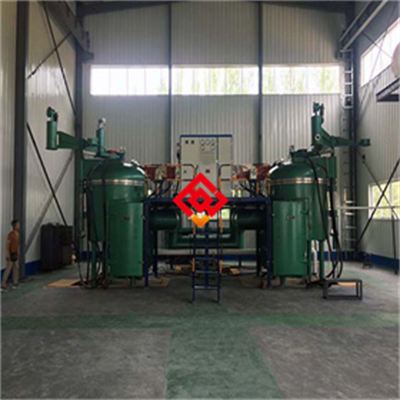

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及后续热处理、精加工设备，严格执行ASTM、AMS及GB/T 14992等标准组织生产。公司建立了全流程工艺可追溯体系，从原材料入库到成品出厂，每一环节均有详细记录。GH2696产品出厂前均进行化学成分分析、力学性能测试、超声波探伤及热腐蚀性能验证，确保产品符合燃气轮机行业的高标准要求。

## 三、核心功能

GH2696高温合金具备以下核心功能：

1. **抗热腐蚀功能**：在模拟燃气轮机燃烧室环境（含Na2SO4、NaCl、V2O5等腐蚀介质）的循环热腐蚀试验中，GH2696在750摄氏度条件下的腐蚀增重率低于0.5毫克每平方厘米每小时，抗腐蚀能力优于传统GH4169合金约30%以上。该功能得益于合金中高含量的铬与适量的铝、钛元素协同作用，形成致密的Cr2O3与Al2O3复合氧化膜，有效阻挡硫、钒等腐蚀介质的渗透。

2. **高温强度保持功能**：在700摄氏度时，GH2696的抗拉强度可维持在950兆帕以上，屈服强度不低于750兆帕，延伸率保持在12%以上。这一性能使其能够承受燃气轮机高速旋转产生的离心应力与热应力，确保涡轮盘等部件在高温工况下的结构完整性。

3. **组织稳定性功能**：通过合理的合金成分设计与稳定的固溶加时效热处理制度，GH2696在长期时效（700至800摄氏度，1000小时）后，γ‘强化相（Ni3(Al,Ti)）的粗化速率低，未出现有害相（如σ相、Laves相）的明显析出，保证了部件在数万小时服役周期内的性能衰减可控。

4. **抗疲劳与抗蠕变功能**：在750摄氏度、300兆帕应力条件下的持久寿命典型值超过200小时，延伸率大于5%。同时，该合金在高温低周疲劳试验中表现出良好的循环应力应变响应，适用于燃气轮机频繁启停的工况。

## 四、技术特点

GH2696的技术特点主要体现在以下几个方面：

**合金设计思路**：GH2696采用铁镍基设计，以铁为基体元素，镍含量控制在25%至30%之间，既保证了奥氏体基体的稳定性，又降低了贵金属镍的使用量。关键合金元素包括：铬（Cr，13.0%至16.0%）提供抗腐蚀与抗氧化能力；钼（Mo，1.0%至2.0%）与钨（W，1.0%至2.0%）通过固溶强化提高高温强度；铝（Al，1.0%至1.8%）与钛（Ti，2.0%至3.0%）形成γ‘沉淀强化相；微量硼（B）与锆（Zr）改善晶界强度，提高持久寿命。碳含量控制在0.03%至0.08%之间，形成细小碳化物，稳定晶界。

**冶炼工艺**：GH2696采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺生产。真空感应熔炼可有效去除钢液中的气体（氧、氮、氢）及低熔点杂质，电渣重熔进一步净化钢锭，改善铸态组织均匀性，减少偏析。对于特殊要求的产品，可增加真空自耗重熔（VAR）工序，获得更高的纯净度。

**热处理制度**：GH2696的标准热处理制度为固溶处理加时效处理。固溶温度为1050至1100摄氏度，保温1至2小时后油冷或水淬，使γ‘相充分溶解，获得过饱和固溶体。随后进行两级时效处理：第一级时效温度为750至780摄氏度，保温8至16小时后空冷，析出细小均匀的γ’强化相；第二级时效温度为650至700摄氏度，保温8至16小时后空冷，进一步调整γ‘相的尺寸与分布，同时稳定组织。对于特殊用途部件，可调整时效温度与时间以获得最佳性能匹配。

**显微组织控制**：经标准热处理后，GH2696的显微组织为奥氏体基体上弥散分布着细小的γ’强化相（尺寸约20至50纳米），晶界处有少量M23C6型碳化物（M主要为铬）和MC型碳化物（M主要为钛）。晶粒度控制在ASTM 4至8级之间，避免粗大晶粒降低力学性能。通过严格控制固溶温度与冷却速度，可有效避免δ相（Ni3Nb）的析出，确保合金的塑性与韧性。

**无损检测及质量保证**：GH2696产品出厂前100%进行超声波探伤（UT），检测标准按ASTM E2375或GB/T 4162执行，确保内部无裂纹、夹杂、气孔等缺陷。对于棒材和锻件，还可进行液体渗透检测（PT）检查表面开口缺陷。化学成分采用光谱分析（OES）或电感耦合等离子体发射光谱（ICP-OES）测定，力学性能采用万能试验机及持久试验机验证。每批次产品均出具原厂质保书，包含完整的理化性能数据及探伤报告。

## 五、应用领域

GH2696高温合金广泛应用于以下行业及典型部件：

- **燃气轮机制造行业**：用于制造涡轮盘、压气机盘、导向叶片、燃烧室过渡段及高温紧固件，是热端部件的核心材料之一。

- **航空发动机行业**：用于制造中后段涡轮部件及加力燃烧室结构件，承受高温燃气冲蚀。

- **石油化工行业**：用于制造高温裂解炉管、转化炉管及催化裂化装置中的耐热部件，抵抗硫化物与氯化物腐蚀。

- **海洋工程行业**：用于制造船用燃气轮机的热端部件，适应海洋盐雾与高温联合腐蚀环境。

- **电力行业**：用于制造燃机电厂中的燃气轮机热通道部件及余热锅炉高温段部件。

## 六、产品详细参数

**化学成分（重量百分比，wt%）**：

碳（C）：0.03%至0.08%；铬（Cr）：13.0%至16.0%；镍（Ni）：25.0%至30.0%；钼（Mo）：1.0%至2.0%；钨（W）：1.0%至2.0%；铝（Al）：1.0%至1.8%；钛（Ti）：2.0%至3.0%；硼（B）：0.003%至0.010%；锆（Zr）：0.02%至0.08%；铁（Fe）：余量；锰（Mn）：≤0.50%；硅（Si）：≤0.40%；磷（P）：≤0.015%；硫（S）：≤0.010%。

**力学性能典型值（以实际产品质保书为准）**：

室温（20摄氏度）：抗拉强度（Rm）≥1100兆帕，屈服强度（Rp0.2）≥800兆帕，延伸率（A）≥12%，断面收缩率（Z）≥15%，布氏硬度（HBW）320至380。

700摄氏度：抗拉强度（Rm）≥950兆帕，屈服强度（Rp0.2）≥750兆帕，延伸率（A）≥12%。

750摄氏度：持久强度（100小时）≥300兆帕，持久延伸率≥5%。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.15克每立方厘米（20摄氏度）；熔点：1320至1380摄氏度；热导率：13.5瓦每米开尔文（20摄氏度），18.0瓦每米开尔文（700摄氏度）；电阻率：1.12微欧米（20摄氏度）；线膨胀系数：14.5×10的负6次方每开尔文（20至700摄氏度）；弹性模量：205吉帕（20摄氏度），175吉帕（700摄氏度）。

**耐腐蚀高温性能指标（典型值，以实际产品质保书为准）**：

抗热腐蚀性能：在750摄氏度、75%Na2SO4+25%NaCl熔盐覆盖条件下，循环腐蚀100小时，腐蚀增重率≤0.5毫克每平方厘米每小时，腐蚀深度≤50微米。高温抗氧化性能：在800摄氏度空气中氧化100小时，氧化增重率≤0.2毫克每平方厘米每小时。临界点蚀温度（CPT）：在6%FeCl3溶液中，CPT≥50摄氏度（典型值）。

**产品规格范围**：

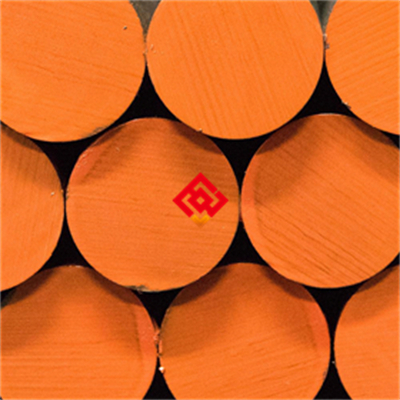

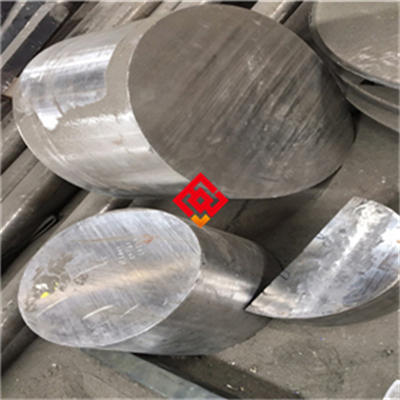

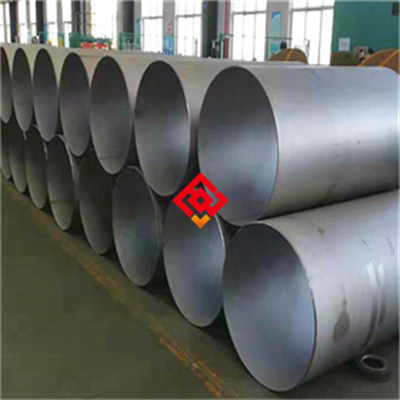

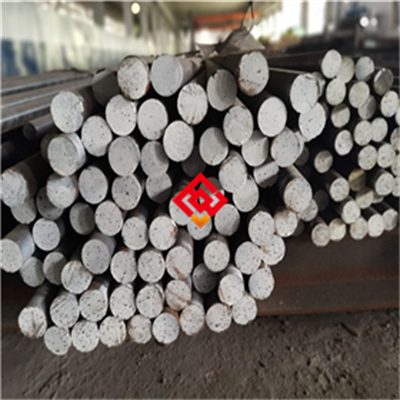

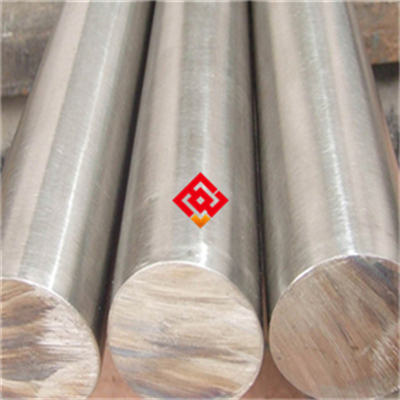

棒材：直径8毫米至300毫米，长度2000毫米至6000毫米；板材：厚度2毫米至60毫米，宽度1000毫米至2000毫米，长度2000毫米至6000毫米；管材：外径10毫米至219毫米，壁厚1毫米至20毫米；锻件：按客户图纸定制，单件重量不超过500千克；丝材：直径0.5毫米至8毫米。

**交货状态**：

棒材：固溶加时效状态，表面车光或磨光；板材：固溶加时效状态，表面酸洗或磨光；管材：固溶加时效状态，表面酸洗；锻件：固溶加时效状态，表面粗加工或精加工；丝材：冷拉状态，表面光亮。可根据客户要求提供退火状态或冷拉状态的半成品。

**批次溯源码解读**：

上海墨钜特殊钢有限公司的批次溯源码编码规则为：MJ-GH2696-年月-炉号-热处理批号-规格代码。其中，MJ代表上海墨钜；GH2696为牌号；年月为生产年份和月份（如202506）；炉号为冶炼炉次编号（如L2401）；热处理批号为同炉号产品分批次热处理的编号（如HT01）；规格代码为产品尺寸代号（如R50代表直径50毫米棒材）。客户可通过拨打业务电话021-67898711或登录公司官网，输入溯源码查询该批次产品的完整生产履历，并可申请获取原厂质保书（PDF格式或纸质版）。

## 七、注意事项

使用GH2696高温合金时，需特别注意以下事项：

1. **避免长期服役在850摄氏度以上**：GH2696在超过850摄氏度时，γ‘强化相会快速粗化，导致强度显著下降，同时晶界碳化物可能发生转变，降低持久寿命。建议服役温度上限为800摄氏度，短期极限不超过850摄氏度。

2. **禁止接触含氯或含硫的强腐蚀介质**：在高温条件下，氯离子和硫化物会破坏合金表面的氧化膜，加速热腐蚀。如介质中氯含量超过100ppm或硫含量超过500ppm，需进行抗腐蚀验证试验。

3. **焊接后必须进行焊后热处理**：GH2696焊接后，焊缝区域会产生残余应力及组织不均匀性，必须在焊接完成后4小时内进行固溶加时效处理（或至少进行去应力退火），否则易产生焊接热裂纹或应力腐蚀开裂。

4. **冷加工后需进行中间退火**：该合金冷加工硬化倾向明显，冷变形量超过15%后，需进行中间退火（温度850至900摄氏度，保温1至2小时后空冷）以恢复塑性，避免继续加工导致开裂。

5. **表面划伤与磕碰风险**：GH2696表面划伤或磕碰后，在高温腐蚀环境中易成为腐蚀优先萌生点。加工、搬运及安装过程中应使用软质垫材保护，禁止使用铁锤直接敲击。

6. **热处理敏感温度区间**：在600至700摄氏度区间长期停留（如缓慢冷却或保温），可能导致γ’相过度粗化或析出有害相，应避免在该温度区间长时间保温。

## 八、存储与运输指南

**存储环境要求**：

GH2696产品应存放在干燥、通风的库房内，环境温度控制在0至40摄氏度，相对湿度上限为60%。产品应放置在木质或橡胶垫材上，离地高度不低于15厘米，避免直接接触水泥地面或金属货架。禁止与酸、碱、盐、重金属粉末、氯化物及硫化物等腐蚀性物质混存。不同牌号的高温合金应分区存放，避免混淆。

**包装规范**：

棒材和管材采用塑料薄膜缠绕包裹，两端加装塑料保护帽，内放干燥剂（硅胶包，每立方米空间不少于1千克），外层使用木箱或编织袋封装。板材采用防锈纸包裹，外层加塑料薄膜，再装入木箱。锻件采用防锈油涂覆后，用塑料薄膜密封，装入木箱。每件产品表面附有标签，标明牌号、规格、炉号、批次号及重量。

**运输注意事项**：

运输过程中，产品应固定牢固，使用绑带或木楔防止滑动。车辆应配备防雨篷布，严禁暴晒或淋雨。吊装时，应使用尼龙吊带或专用吊具，禁止钢丝绳直接接触产品表面，以免产生压痕或划伤。产品码放高度不超过1.5米，避免挤压变形。

**明确标注禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷产品；禁止使用铁制工具直接敲击；禁止在未清洁的情况下与其他金属材料接触。

## 九、加工操作规范

**切割操作**：

推荐采用带锯切割、激光切割或水刀切割。带锯切割时，锯条速度控制在20至40米每分钟，进给速度0.05至0.15毫米每齿，使用切削液冷却。激光切割推荐使用光纤激光器，功率2至6千瓦，切割速度1至3米每分钟，辅助气体为氮气（纯度99.99%以上）。水刀切割使用石榴砂磨料，压力350至400兆帕。切割后，切口边缘需进行打磨处理，去除热影响区及毛刺，打磨使用氧化铝或碳化硅砂轮片，禁止使用普通砂轮片（因其含铁杂质可能嵌入表面）。切割过程中注意：禁止使用火焰切割，因高温会导致局部组织变化；切割区域应有排烟系统。

**焊接操作（如适用）**：

推荐采用钨极氩弧焊（TIG）或熔化极氩弧焊（MIG）。填充金属推荐使用同牌号焊丝（GH2696焊丝）或更高合金化程度的焊丝（如GH4169焊丝）。焊接电流：TIG焊时，直流正接，电流80至180安培；MIG焊时，电流150至250安培。焊接电压：TIG焊12至16伏，MIG焊20至28伏。焊接速度：80至150毫米每分钟。层间温度控制在100摄氏度以下，采用短弧焊，减少热输入。保护气体为高纯氩气（纯度99.999%），流量8至15升每分钟。焊后需立即进行热处理：在4小时内进行固溶加时效处理（按标准热处理制度），或至少进行去应力退火（温度850至900摄氏度，保温1至2小时后空冷）。注意事项：焊接前应清除焊接区域油污、氧化皮及水分；焊接过程中保持层间温度不超标；禁止使用含硫或含氯的焊接助剂；禁止在无保护气体的条件下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理操作**：

固溶处理：温度1050至1100摄氏度，保温时间按有效厚度计算（每毫米厚度保温1至2分钟），保温后油淬或水淬，冷却速度需大于每分钟100摄氏度。时效处理：第一级时效750至780摄氏度，保温8至16小时，空冷；第二级时效650至700摄氏度，保温8至16小时，空冷。注意事项：固溶加热时，炉内气氛应为中性或微还原性，避免氧化；装炉时工件间距不小于20毫米，保证均匀加热；禁止使用含硫燃料直接加热；淬火介质（油或水）需保持清洁，定期更换。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质推荐使用同牌号GH2696或更高等级的镍基高温合金（如GH4169、GH4099），避免使用碳钢或不锈钢连接件，防止电化学腐蚀。密封垫片应选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含聚四氟乙烯（PTFE）或橡胶垫片（高温下会释放腐蚀性气体）。安装前，应使用丙酮或无水乙醇清洁接触面，确保无油污及异物。安装后，如部件暴露在腐蚀环境中，建议进行酸洗钝化处理（使用20%硝酸加2%氢氟酸溶液，温度50至60摄氏度，浸泡15至30分钟），以恢复表面钝化膜。

**日常维护方法**：

清洁周期根据服役环境确定：燃气轮机部件每运行500小时或每季度清洁一次；石化设备每运行1000小时或每半年清洁一次。清洗剂推荐使用中性清洗剂（pH值6至8）或不含氯的碱性清洗剂（如碳酸钠溶液），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂（如盐酸、硫酸）。清洁后用去离子水冲洗干净，热风干燥。对于高温服役后的部件，可在清洁后涂覆防锈油（如WD-40或专用高温防锈油）进行临时保护。

**常见故障及解决方法**：

- **表面点蚀**：若发现部件表面出现点蚀坑，首先停机检查腐蚀介质成分，确认氯离子或硫化物浓度是否超标。解决方法：用细砂纸（400目以上）打磨点蚀区域至露出金属光泽，然后进行酸洗钝化处理。如点蚀深度超过0.5毫米，需评估部件剩余寿命，必要时更换。

- **焊缝开裂**：若焊缝区域出现裂纹，首先停机并隔离部件。分析裂纹性质：如为热裂纹，需清理焊缝后重新焊接，并严格控制层间温度及焊后热处理；如为应力腐蚀裂纹，需检查焊接工艺参数及保护气体纯度，同时评估服役环境是否引入腐蚀介质。修复后必须进行无损检测（PT或UT）确认无缺陷。

- **变形**：若部件在高温服役后出现塑性变形（如涡轮盘翘曲），需检查服役温度是否超过设计上限或应力是否集中。解决方法：在专用夹具上进行热校形（温度850至900摄氏度，保温1至2小时，加压校形后随炉冷却），校形后重新进行时效处理。如变形量超过设计允许值的1.5倍，建议报废处理。

## 十一、安全警示与应急处理

**高温操作安全**：

进行热处理或焊接操作时，操作人员必须佩戴耐高温手套（可耐300摄氏度以上）、防护面罩（遮光号10至12）及阻燃工作服。禁止触碰未冷却工件（工件温度需降至50摄氏度以下方可接触）。现场灭火器应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温工件会瞬间汽化，导致飞溅烫伤或电路短路）。

**切割加工安全**：

进行激光切割或带锯切割时，操作人员必须佩戴防护面罩（激光切割遮光号5至7，带锯切割遮光号3至5），加工区域应设置排烟系统，及时排出金属粉尘及烟气。火花隔离措施：切割区域周围2米内不得放置易燃物品，地面铺设防火毯。禁止在无防护的情况下观察激光切割过程。

**产品损坏或腐蚀后的应急处理**：

若发现GH2696部件发生严重腐蚀或开裂导致介质泄漏，应立即执行以下步骤：第一，停机并隔离故障区域，切断介质源（如燃气、蒸汽、化学介质）。第二，人员穿戴防护装备（防酸碱手套、护目镜、防护服），避免直接接触泄漏介质。第三，对于泄漏的腐蚀性介质，使用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）进行中和处理，然后用吸附材料（如蛭石、沙土）收集，装入专用容器。第四，废弃物的分类与处置：腐蚀产物及吸附材料按危险废物（HW类，如HW17表面处理废物或HW49其他废物）管理，委托有资质的危废处理单位处置。禁止将废弃物直接排入下水道或生活垃圾中。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH2696高温合金产品时，建议从以下几个方面进行匹配：

**应用场景匹配度**：确认部件的服役温度范围是否在700至800摄氏度之间，介质中硫、钒、氯等腐蚀性元素的含量是否在合金耐受范围内。对于燃气轮机涡轮盘等关键旋转件，需特别关注高温持久强度与疲劳性能。

**关键性能参数**：重点关注PREN值（点蚀当量，GH2696的PREN值约为25至30，典型值以质保书为准）、高温持久强度（如750摄氏度、300兆帕下的寿命）、硬度（影响耐磨性）及热导率（影响热应力分布）。这些参数需与设计图纸要求一一对应。

**认证要求**：如产品用于船用燃气轮机或出口项目，需确认是否具备船级社认证（如DNV、Lloyd‘s、CCS）、NACE MR0175/ISO 15156认证（抗硫化物应力腐蚀）或ISO 9001/AS9100质量体系认证。上海墨钜可提供相关认证文件。

**备品备件比例**：建议首次采购时，按实际需求量的10%至15%增购备品备件，用于替换维修或性能验证试验。

建议用户在收货后，核对上海墨钜原厂质保书中的批次号、化学成分、力学性能及探伤结果，必要时要求提供第三方检测报告（如SGS、BV）进行性能复验，确保材料符合设计要求。

## 十四、价格标准

GH2696高温合金的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响，以下为参考价格区间（以实际询价为准）：

- **棒材（直径8至50毫米）**：180至280元每公斤（小批量，小于1吨）；160至240元每公斤（中批量，1至5吨）；140至200元每公斤（大批量，大于5吨）。

- **板材（厚度2至20毫米）**：200至320元每公斤（小批量）；170至280元每公斤（中批量）；150至250元每公斤（大批量）。

- **管材（外径10至89毫米）**：250至380元每公斤（小批量）；220至340元每公斤（中批量）；190至300元每公斤（大批量）。

- **锻件（按图纸定制）**：300至500元每公斤（含模具费及精加工费用，具体按图纸核算）。

- **丝材（直径0.5至3毫米）**：280至400元每公斤（小批量）；240至360元每公斤（中批量）。

**批量折扣政策**：单次采购同一牌号、同一规格产品大于等于5吨，可享受5%至12%的折扣（具体折扣比例根据产品规格及技术要求协商确定）。小批量试样（小于100公斤）加价规则：通常上浮15%至20%，以覆盖原材料损耗及检测成本。

**附加技术要求费用**：如需双认证（如船级社认证加NACE认证），加收5%至10%的费用；如需第三方检测（SGS或BV），检测费用由客户承担或协商分担；如需定制热处理（如特殊时效制度），加收3%至8%的费用。

具体报价请联系曾先生获取精确订单报价，业务电话021-67898711，私人电话13472787990。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、夹杂、力学性能不达标等）导致部件在正常使用条件下失效的，上海墨钜特殊钢有限公司承诺免费更换同规格产品或按合同价款退款。

**技术资料**：随货提供中英文质保书，内容包括：产品牌号、批次号、化学成分分析结果、力学性能测试数据（室温及高温）、超声波探伤报告、尺寸检验报告。同时提供产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户在使用过程中遇到技术问题，可随时拨打业务电话或私人电话，上海墨钜将在24小时内提供远程指导。如需现场技术支持，承诺48小时内安排工程师抵达客户现场（限中国大陆地区）。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担。非常规检测项目（如热腐蚀试验、持久寿命试验、疲劳试验）费用由客户承担或协商分担。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户在设备寿命周期内可获取备品备件。

**售后响应**：质量问题投诉，上海墨钜承诺2小时内回复客户，48小时内出具初步解决方案。对于紧急情况，可启动绿色通道，加急处理。
