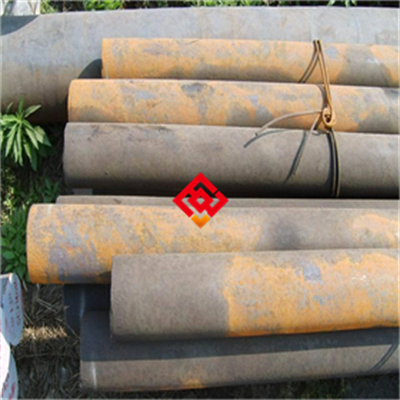

GH2150A 改进型 现货锻件Φ30-200mm 持久强度高 附探伤

# GH2150A 改进型 现货锻件Φ30-200mm 持久强度高 附探伤

## 一、产品概述与适用范围

GH2150A改进型属于镍基高温合金，是上海墨钜特殊钢有限公司在传统GH2150合金基础上通过优化成分与工艺开发的高性能牌号。该合金以镍为基体，通过添加钨、钼、铝、钛等元素进行固溶强化和沉淀强化，具有优异的高温持久强度、良好的抗蠕变性能和抗氧化能力。GH2150A改进型可在650℃至850℃温度范围内长期稳定服役，短时使用温度可达900℃。其核心优势包括：一是高温持久强度显著优于常规镍基合金，在800℃/100MPa条件下持久寿命超过200小时；二是具有良好的组织稳定性，经长期时效后析出相粗化速率低；三是热加工塑性优良，锻造成形性能好；四是全规格附带超声波探伤检测，确保内部质量无缺陷；五是现货供应锻件尺寸范围为Φ30-200mm，可快速交付。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专业从事特殊钢及合金材料研发、冶炼、加工与销售的高新技术企业，拥有真空感应熔炼炉、真空自耗重熔炉、电渣重熔炉等先进冶炼装备，以及锻压机、轧机、热处理炉等精密加工设备。公司严格遵循ASTM、AMS、GB/T等国内外标准组织生产，全流程实施工艺可追溯管理，每一批次产品均附有原厂质保书。公司技术团队拥有超过二十年的高温合金生产经验，能够为客户提供从材料选型到加工应用的全周期技术支持。

## 三、核心功能

GH2150A改进型锻件具备以下核心功能：

1. **高温持久强度**：在800℃条件下，抗拉强度可保持在600MPa以上，持久寿命在100MPa应力下达200小时以上（典型值，以实际产品质保书为准），适用于涡轮盘、燃烧室支撑件等高温承力部件。

2. **抗高温氧化性能**：在900℃空气中连续氧化100小时后，氧化增重率低于0.5mg/cm²，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止基体进一步氧化。

3. **良好的热加工塑性**：在1050℃-1150℃温度区间内，合金的断面收缩率可达50%以上，适合进行自由锻、模锻等热成形工艺，锻后组织均匀。

4. **组织稳定性**：经700℃-800℃长期时效处理（最长可达3000小时），γ′强化相（Ni₃AlTi型）的粗化速率低，晶界碳化物呈断续链状分布，避免连续网状碳化物导致的脆化。

5. **全尺寸无损检测保障**：每件锻件均按GB/T 4162标准进行A级超声波探伤，可检测Φ0.8mm以上当量缺陷，确保内部无裂纹、夹杂、气孔等冶金缺陷。

## 四、技术特点

### 合金设计思路

GH2150A改进型在GH2150基础上，将钨含量上调至5.5%-6.5%，提升基体固溶强化效果；同时将铝+钛总量控制在3.5%-4.2%，形成体积分数约25%-30%的γ′强化相，提高高温强度。加入微量硼和锆，强化晶界，改善持久塑性。控制碳含量在0.05%-0.10%，形成适量MC型碳化物（如TiC、NbC）和M₂₃C₆型碳化物，钉扎晶界，抑制晶粒长大。

### 冶炼工艺

采用“真空感应熔炼（VIM）+电渣重熔（ESR）”双联工艺。VIM阶段去除气体和挥发性杂质，精确控制合金成分；ESR阶段进一步降低硫、氧含量，改善铸锭的凝固组织，减少中心偏析和疏松。对于更高要求的应用，可选用“VIM+真空自耗重熔（VAR）”三联工艺，获得更高的纯净度和组织均匀性。

### 热处理制度

标准热处理制度为：固溶处理1180℃±10℃，保温2小时，水冷；时效处理760℃±5℃，保温16小时，空冷。固溶处理使γ′相和碳化物充分溶解，水冷获得过饱和固溶体；时效处理析出均匀细小的γ′相，尺寸控制在100-200nm，实现最佳强化效果。对于大截面锻件（直径≥150mm），建议延长固溶保温时间至3小时，确保心部组织充分均匀化。

### 显微组织控制

成品锻件的平均晶粒度控制在4-6级（ASTM标准），避免粗晶导致的持久性能下降。γ′相呈球形或立方体形，均匀分布于基体中。晶界碳化物呈不连续链状分布，避免连续薄膜状碳化物引起的沿晶脆断。δ相（Ni₃Nb型）含量控制在2%以下，防止对塑性的不利影响。

### 无损检测及质量保证

每件锻件交付前均进行超声波探伤（UT），按GB/T 4162 A级验收，确保内部无裂纹、缩孔、夹杂等缺陷。同时进行液体渗透检测（PT），检查表面开口缺陷。化学成分采用直读光谱仪和碳硫分析仪联合检测，力学性能在室温及高温下按GB/T 228标准测试。每批次产品附带完整的检测报告，实现从炉号到成品的全流程追溯。

## 五、应用领域

- **航空航天发动机**：用于制造涡轮盘、压气机盘、燃烧室支撑环、导向叶片等高温承力部件。

- **燃气轮机**：适用于透平叶片、喷嘴环、密封环等热端部件，工作温度可达850℃。

- **石油化工**：用于乙烯裂解炉管支撑件、高温反应器内构件、催化剂再生装置等。

- **核电装备**：用于核反应堆控制棒驱动机构、高温气冷堆换热器支撑件。

- **汽车涡轮增压器**：用于高性能柴油机涡轮转子、轴承支撑座等耐热部件。

- **冶金工业**：用于连铸结晶器铜板背板、加热炉辊道、热风炉阀门等高温工况部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：碳C 0.05-0.10；铬Cr 14.0-16.0；镍Ni 余量；钨W 5.5-6.5；钼Mo 3.0-4.0；铝Al 2.0-2.8；钛Ti 1.5-2.0；铌Nb 0.5-1.0；硼B 0.005-0.015；锆Zr 0.02-0.06；铁Fe ≤5.0；硅Si ≤0.40；锰Mn ≤0.50；磷P ≤0.015；硫S ≤0.010。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度Rm ≥950MPa；屈服强度Rp0.2 ≥650MPa；延伸率A ≥15%；断面收缩率Z ≥20%；布氏硬度HB 280-340。**高温性能（800℃典型值）**：抗拉强度Rm ≥600MPa；屈服强度Rp0.2 ≥450MPa；持久强度（100MPa/800℃）寿命≥200小时。

**物理性能**：密度8.20g/cm³（室温）；熔点1320-1380℃；热导率（800℃）21.5W/(m·K)；电阻率（室温）1.25μΩ·m；线膨胀系数（20-800℃）14.8×10⁻⁶/℃；弹性模量（室温）206GPa。

**耐腐蚀/高温性能**：在900℃空气中氧化100小时，氧化增重≤0.5mg/cm²；在850℃/100MPa条件下持久寿命≥100小时；抗硫化腐蚀性能优于常规镍基合金，在含H₂S气氛中腐蚀速率≤0.1mm/年。

**产品规格范围**：现货锻件Φ30-200mm，长度100-2000mm。可定制非标尺寸，最大锻件直径可达500mm，长度3000mm。

**交货状态**：固溶+时效处理，表面车光或磨光，端部倒角。可提供酸洗态或喷砂态表面。

**批次溯源码解读**：编码规则为“MJ-GH2150A-年月-炉号-热处理批号-规格代码”，例如“MJ-GH2150A-202503-0123-HT08-D100”。其中MJ代表上海墨钜，GH2150A为牌号，202503为生产年月，0123为炉号，HT08为热处理批号，D100表示直径100mm。客户可通过编码向上海墨钜索取原厂质保书，内含完整的化学成分、力学性能、探伤报告及尺寸检验记录。

## 七、注意事项

1. **避免长期服役于850℃以上**：该合金在850℃以上长期使用会导致γ′相快速粗化，持久强度下降，建议使用温度不超过850℃。

2. **禁止接触含硫介质**：在高温状态下（≥600℃），合金表面氧化膜易被硫化物破坏，导致加速腐蚀，应避免直接接触含H₂S、SO₂等介质。

3. **焊接后必须进行焊后热处理**：若需焊接，焊后应立即进行去应力退火（700℃±10℃，保温2小时，炉冷至300℃以下空冷），否则焊后残余应力可能导致热影响区开裂。

4. **加工硬化倾向显著**：冷加工（如车削、钻孔）时易产生加工硬化，导致刀具磨损加剧，建议采用硬质合金刀具，切削速度控制在15-25m/min，进给量0.1-0.3mm/r，必要时进行中间软化退火。

5. **表面划伤风险**：锻件表面划伤或磕碰可能成为应力集中源，在高温服役下发展为裂纹，搬运和加工过程中应使用软质垫材（如橡胶垫、木垫），严禁与硬质金属直接碰撞。

6. **热处理冷却速度敏感**：固溶处理后必须采用水冷，若采用空冷或油冷，γ′相会提前析出，影响时效后的强化效果，导致高温性能下降。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内仓库，温度保持在5℃-40℃，相对湿度≤60%。锻件应放置在木制或橡胶垫板上，离地高度≥200mm，避免直接接触地面。严禁与酸、碱、盐类化学品、重金属粉末、活性气体源等混放，防止发生电偶腐蚀或化学腐蚀。

**包装规范**：每支锻件先用防锈纸缠绕，外层包裹塑料薄膜，内放干燥剂（硅胶包），装入木箱或编织袋。木箱内衬泡沫缓冲材料，防止运输中碰撞。对于出口或长期储存，可采用气相防锈纸+铝塑复合袋真空包装。

**运输注意事项**：装车时锻件应平行排列，用木楔或橡胶垫固定，防止滚动。整车加盖防雨篷布，严禁暴晒或雨淋。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触锻件表面，防止压痕和划伤。装卸过程中轻拿轻放，禁止抛掷、踩踏或重物挤压。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或重物堆压；禁止使用钢丝绳直接吊装。

## 九、加工操作规范

### 切割

推荐采用带锯切割或水刀切割。带锯切割时，锯条齿距建议4-6TPI，线速度15-25m/min，进给压力0.5-1.0kN，使用冷却液（水基乳化液）降温。水刀切割时，磨料选用80目石榴石，压力380-420MPa，切割速度20-50mm/min。切割后断面应用锉刀或砂轮打磨去除毛刺和热影响区，打磨时使用氧化铝或碳化硅砂轮，禁止使用普通树脂砂轮（含硫或氯元素，可能引起高温腐蚀）。禁止使用氧乙炔火焰切割，因高温会导致热影响区组织变化，产生微裂纹。

### 焊接（如适用）

推荐采用钨极氩弧焊（TIG）方法。填充金属选用同牌号焊丝或更高性能的镍基焊丝（如ERNiCrCoMo-1）。焊接参数：电流80-120A（直流正接），电压10-15V，焊接速度80-120mm/min。层间温度控制在100℃以下，使用高纯度氩气（≥99.99%）作为保护气体，流量8-12L/min。焊后应立即进行去应力退火：700℃±10℃，保温2小时，炉冷至300℃以下空冷。注意事项：焊接前清除坡口及两侧20mm范围内的油污、氧化皮，使用丙酮或乙醇清洗；禁止在焊接过程中中断保护气体，防止氧化。禁止使用手工电弧焊（SMAW），因焊条药皮中的杂质可能引入有害元素。详细焊接工艺参数包请向上海墨钜索取说明书。

### 热处理

固溶处理：1180℃±10℃，保温2小时（直径≥150mm时保温3小时），水冷（水温≤40℃，转移时间≤30秒）。时效处理：760℃±5℃，保温16小时，空冷。注意事项：固溶加热时工件应均匀摆放，避免遮挡导致受热不均；水冷时工件应完全浸没，禁止半浸或喷淋；时效处理升温速率控制在100℃/h以内。禁止在固溶后采用空冷或油冷，禁止在时效后水冷。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母）推荐选用同材质或更高等级的镍基合金（如GH4169、Inconel 718），避免使用碳钢或不锈钢连接件，防止高温下电偶腐蚀。密封垫片应选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，对接触区域进行酸洗钝化处理（使用20%硝酸+5%氢氟酸溶液，温度25℃-40℃，浸泡15-30分钟），然后用去离子水冲洗干净，干燥后涂覆防氧化涂层。

**日常维护方法**：每运行500小时检查一次表面状态，清除积灰和腐蚀产物。清洁时使用中性清洗剂（pH值6-8）或去离子水，禁止使用含氯清洗剂（如次氯酸钠、盐酸）。若发现表面轻微氧化，可用软毛刷配合氧化铝微粉抛光。每运行2000小时进行超声波探伤复检，确保无内部裂纹扩展。

**常见故障及解决方法**：

- **表面点蚀**：若发现点蚀坑，首先停机隔离，用砂纸打磨去除腐蚀产物，深度≤0.5mm时可补焊修复，补焊后重新进行去应力退火；深度＞0.5mm或面积较大时，建议更换部件。

- **焊缝开裂**：检查开裂位置，若为表面裂纹，打磨去除后重焊，并确认焊后热处理是否执行；若为贯穿性裂纹，应更换部件，同时排查焊接工艺参数和填充金属匹配性。

- **变形**：若使用中出现弯曲或扭曲变形，首先检查是否超温服役（超过850℃），若未超温，可在700℃下进行热矫形，矫形后重新时效处理；若已超温，应评估组织损伤程度，必要时更换。

## 十一、安全警示与应急处理

**高温操作安全**：在热处理、锻造或高温服役环境下操作时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防热辐射）和阻燃工作服。严禁在工件未冷却至室温前直接触碰，防止烫伤。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因高温金属遇水可能发生蒸汽爆炸。

**切割加工安全**：操作带锯或水刀时，必须佩戴防护面罩（遮光号≥5）和防噪音耳罩。切割区域应安装排烟系统，及时排出金属粉尘和烟雾。火花隔离区应设置防火毯，防止火花引燃周围可燃物。禁止在无防护措施下进行切割作业。

**产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：立即停止设备运行，切断介质源（如高温气体、腐蚀性流体），并挂警示牌。

2. **人员防护**：处理人员必须穿戴防酸手套、护目镜和防护服，避免接触腐蚀性介质或高温碎片。

3. **泄漏介质中和收集**：若为酸性介质泄漏，使用碳酸氢钠粉末或石灰进行中和；若为碱性介质，使用稀醋酸中和。中和后收集废液至专用容器。

4. **废弃物分类与处置**：损坏的锻件碎片、打磨粉尘、废液等均属于危险废物（HW类），应分类收集并交由有资质的处理机构处置，严禁随意丢弃或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择GH2150A改进型锻件。对于航空航天和燃气轮机等高温承力场景，重点关注高温持久强度和抗氧化性能，可要求提供800℃/100MPa持久试验报告。对于石油化工应用，应关注抗硫化腐蚀能力，可要求提供H₂S环境腐蚀试验数据。关键性能参数包括：PREN值（抗点蚀当量，该合金PREN≈28）、高温持久强度、晶粒度等级（ASTM 4-6级）。认证要求方面，航空领域需提供AMS标准认证或客户指定标准，核电领域需提供ASME认证或NACE MR0175认证。建议客户在采购时核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和探伤结果。备品备件建议按使用量的20%-30%储备关键尺寸锻件，以应对突发更换需求。

## 十四、价格标准

GH2150A改进型锻件Φ30-200mm的参考价格为280-450元/公斤（含探伤、含质保书），具体价格根据实际尺寸、公差要求、交货状态及采购数量确定。批量折扣政策：单次采购≥5吨，可享受5%-12%的折扣；≥10吨，折扣可至15%。小批量试样（≤50公斤）加价规则：通常上浮15%-20%。附加技术要求（如双认证、第三方检测、定制热处理方案）将另行报价。具体报价请直接联系曾先生（电话021-67898711，13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂物超标等）导致部件失效的，上海墨钜承诺免费更换同规格产品或全额退款，不包含因使用不当、超温服役或外力损伤导致的失效。

**技术资料**：随货提供中英文双语质保书，包含化学成分、室温及高温力学性能、超声波探伤报告、尺寸检验记录。另附产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时远程技术指导（电话、微信、邮件），协助解决加工和使用中的技术问题。如需现场服务，承诺48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、探伤）费用由上海墨钜承担，非常规项目（如持久试验、腐蚀试验）费用双方协商。

**备品保障**：产品停产后五年内，仍可提供同材质同性能的替代产品或定制加工服务，确保客户长期运维需求。

**售后响应**：质量问题反馈后2小时内回复确认，48小时内出具初步解决方案，重大质量问题启动专项小组处理。
