## 一、产品概述与适用范围

GH2130 是一种以镍为基体、通过钼、铝、钛等元素进行固溶强化与时效强化的变形高温合金，属于镍基合金大类，典型牌号为 GH2130（亦称为 GH130）。该合金在 700 摄氏度至 850 摄氏度范围内具有优异的高温蠕变强度与抗氧化性能，尤其适用于长期承受高温应力的热端部件。其核心优势包括：一是高温蠕变强度高，在 800 摄氏度、100 兆帕条件下持久寿命可达 100 小时以上（典型值，以实际产品质保书为准）；二是抗氧化性能良好，在 900 摄氏度以下空气中氧化增重率低于 0.1 克每平方米每小时；三是组织稳定性好，长期服役后析出相（如 gamma prime 相，即镍铝钛金属间化合物）粗化速率低；四是冷热加工性能适中，可通过锻造、轧制等工艺成型；五是可提供完整的蠕变曲线数据，便于客户进行寿命评估。该产品主要适用于航空发动机涡轮叶片、燃气轮机导向叶片、高温螺栓、高温弹簧及核反应堆结构件等对高温强度与抗蠕变要求苛刻的场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产供应，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心设备，严格执行 ASTM 及 GB 标准，从原料入库到成品出库全流程工艺可追溯，确保每一批次 GH2130 合金的化学成分、力学性能与显微组织符合技术协议要求。

## 三、核心功能

1. **耐高温蠕变功能**：GH2130 在 750 摄氏度至 850 摄氏度区间内，通过 gamma prime 相的弥散析出有效阻碍位错运动，显著降低蠕变速率。典型工况下，在 800 摄氏度、150 兆帕应力条件下，蠕变断裂寿命不低于 50 小时（典型值，以实际产品质保书为准），可满足航空发动机涡轮叶片及燃气轮机热端部件的长期服役需求。

2. **抗高温氧化功能**：合金中铬含量约为 15% 至 17%（重量百分比），在高温环境下形成致密的氧化铬（Cr2O3）保护膜，有效阻止氧向内扩散。在 900 摄氏度静态空气中暴露 100 小时后，氧化增重率低于 0.08 克每平方米每小时，表面无明显剥落。

3. **良好热强性**：通过铝、钛的复合添加，gamma prime 相体积分数可达 20% 至 25%（典型值，以实际产品质保书为准），在 700 摄氏度以上仍保持较高的屈服强度，室温抗拉强度不低于 900 兆帕，800 摄氏度抗拉强度不低于 550 兆帕。

4. **组织稳定性**：经标准热处理后，合金基体为奥氏体组织（面心立方结构，FCC），晶粒度控制在 4 至 7 级（ASTM 标准），析出相分布均匀，长期时效后无有害相（如 sigma 相，即铁铬金属间化合物）析出，保证服役性能不衰减。

5. **可提供蠕变曲线**：上海墨钜可随货提供完整的高温蠕变曲线（包括蠕变应变-时间曲线、蠕变速率-时间曲线及 Larson-Miller 参数曲线），帮助客户进行寿命预测与安全评估。

## 四、技术特点

**合金设计思路**：GH2130 的合金设计以镍为基体，确保高温组织稳定性；铬元素提供抗氧化与抗腐蚀能力；钼元素固溶强化基体，提高高温强度；铝与钛形成 gamma prime 强化相（Ni3(Al,Ti)），是高温蠕变强度的主要来源；微量硼和锆元素用于强化晶界，抑制晶界滑移，提升持久塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）作为初炼，确保成分精确与低气体含量（氧含量低于 20ppm，即百万分之二十）；随后进行真空自耗重熔（VAR）或电渣重熔（ESR），进一步降低硫、磷等杂质元素含量，改善铸锭的宏观与微观偏析，保证组织均匀性。

**热处理制度**：标准热处理分为两步：第一步为固溶处理，温度 1080 摄氏度至 1120 摄氏度，保温 2 至 4 小时，随后空冷或油冷，使 gamma prime 相充分溶解入基体；第二步为时效处理，温度 750 摄氏度至 800 摄氏度，保温 8 至 16 小时，空冷，使 gamma prime 相弥散析出，达到最佳强化效果。针对不同规格与用途，热处理参数可调整，详细参数请向上海墨钜索取说明书。

**显微组织控制**：固溶处理后晶粒度控制在 4 至 7 级（ASTM标准），避免晶粒粗大导致高温性能下降；时效后 gamma prime 相尺寸控制在 0.2 至 0.5 微米，分布均匀，无连续网状析出；严格控制 delta 相（Ni3Nb，一种正交结构金属间化合物）含量低于 2%，避免降低塑性。

**无损检测及质量保证**：所有板材及棒材均进行超声波探伤（UT），按 ASTM E2375 标准执行，缺陷当量直径不大于 0.8 毫米；管材及丝材进行涡流探伤（ET）；表面及焊缝区域进行液体渗透检测（PT）；成分采用光谱分析（OES）或电感耦合等离子体发射光谱（ICP-OES）进行全元素检测，确保符合 GH2130 标准成分范围。

## 五、应用领域

- **航空发动机**：用于制造涡轮叶片、导向叶片、涡轮盘及高温密封环，承受高温燃气冲刷与离心应力。

- **燃气轮机**：用于热端部件如燃烧室衬套、过渡段及喷嘴，要求长期抗蠕变与抗氧化。

- **核反应堆**：用于高温气冷堆中的支撑结构件及燃料元件，需耐中子辐照与高温。

- **石油化工**：用于高温裂解炉管、转化炉管及高温阀门，抵抗高温氧化与介质腐蚀。

- **机械制造**：用于高温螺栓、高温弹簧及热作模具，要求高强韧性及抗回火稳定性。

- **科研实验**：用于高温蠕变试验夹具、热电偶保护管及高温炉部件，需精确测试数据支撑。

## 六、产品详细参数

**化学成分（重量百分比，wt%）**：镍（Ni）：余量；铬（Cr）：15.0 至 17.0；钼（Mo）：4.0 至 6.0；铝（Al）：2.0 至 3.0；钛（Ti）：2.0 至 3.0；铁（Fe）：不大于 5.0；碳（C）：不大于 0.08；硼（B）：0.005 至 0.020；锆（Zr）：0.02 至 0.08；锰（Mn）：不大于 0.50；硅（Si）：不大于 0.50；磷（P）：不大于 0.015；硫（S）：不大于 0.010。

**力学性能（室温典型值，以实际产品质保书为准）**：抗拉强度 950 至 1050 兆帕；屈服强度 650 至 750 兆帕；延伸率 15% 至 25%；断面收缩率 20% 至 30%；布氏硬度 280 至 320 HBW。

**高温力学性能（800 摄氏度典型值，以实际产品质保书为准）**：抗拉强度 550 至 650 兆帕；屈服强度 400 至 500 兆帕；延伸率 20% 至 30%；持久强度（800 摄氏度、100 兆帕）断裂寿命不低于 100 小时。

**物理性能**：密度 8.2 克每立方厘米（室温）；熔点 1320 至 1380 摄氏度；热导率（100 摄氏度）12.5 瓦每米每开尔文，（800 摄氏度）22.0 瓦每米每开尔文；电阻率（室温）1.25 微欧米；线膨胀系数（20 至 800 摄氏度）16.5 乘以 10 的负 6 次方每开尔文；弹性模量（室温）210 吉帕，（800 摄氏度）155 吉帕。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）在 3.5% 氯化钠溶液中不低于 60 摄氏度；高温持久强度（800 摄氏度、100 兆帕）断裂寿命不低于 100 小时（典型值，以实际产品质保书为准）；氧化增重率（900 摄氏度、100 小时）低于 0.1 克每平方米每小时；导电率（室温）约为 1.6% 国际退火铜标准（IACS）。

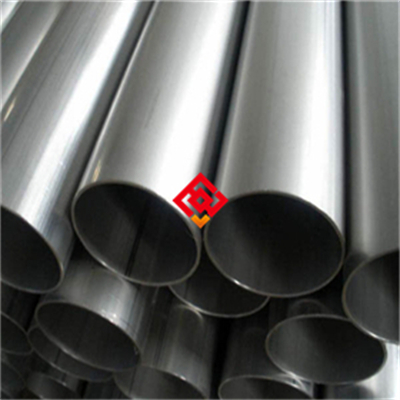

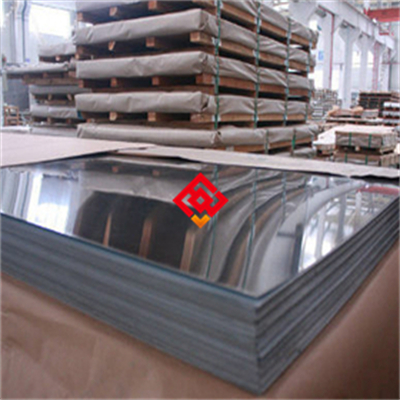

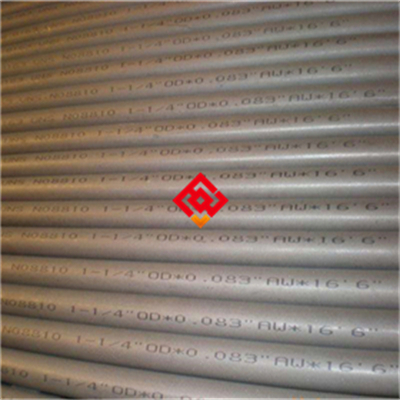

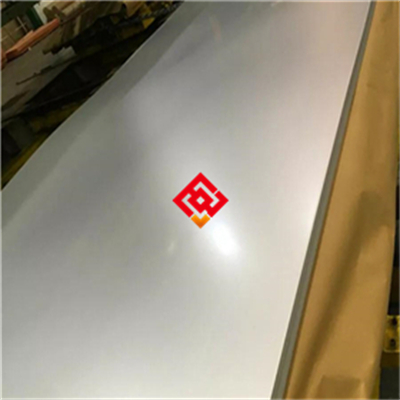

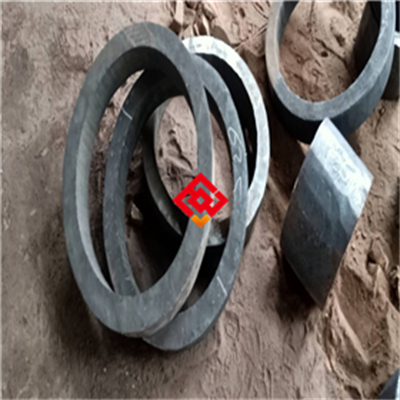

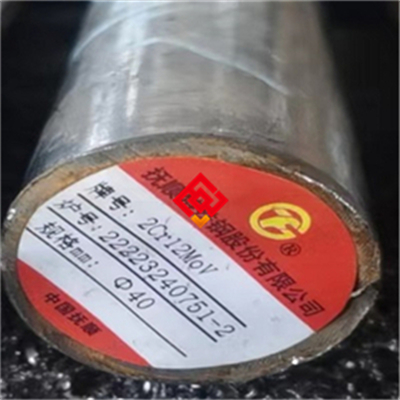

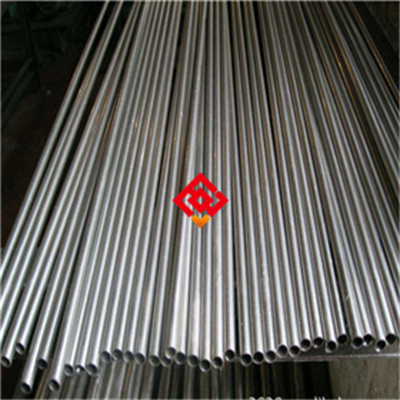

**产品规格范围**：板材厚度 2.0 毫米至 50 毫米，宽度 1000 毫米以下；棒材直径 10 毫米至 300 毫米；管材外径 20 毫米至 200 毫米，壁厚 2.0 毫米至 20 毫米；锻件按图纸定制；丝材直径 0.5 毫米至 8.0 毫米。

**交货状态**：固溶态（退火态）或固溶+时效态，表面可进行酸洗、磨光或车光处理，具体按客户要求。

**批次溯源码解读**：编码规则示例为 MJ-GH2130-202503-001-24-01（其中 MJ 代表上海墨钜，GH2130 为牌号，202503 为生产年月，001 为炉号，24 为热处理批号，01 为规格代码）。每批产品均附带原厂质保书，可通过编码查询全流程检验记录，客户可致电上海墨钜索取电子版或纸质版质保书。

## 七、注意事项

1. 避免在 600 摄氏度至 700 摄氏度区间长期服役，因该温度区间可能引发 gamma prime 相粗化或有害相析出，导致高温性能下降。

2. 禁止接触含硫、含氯及含氟的高温介质，如硫化氢、氯化氢等，否则会破坏氧化膜，引发快速腐蚀。

3. 焊接后必须进行焊后热处理（固溶或时效处理），以消除焊接应力并恢复 gamma prime 相强化效果，否则焊缝区易产生裂纹。

4. 冷加工后（如冷轧、冷拉）若变形量超过 15%，需进行中间退火（温度 1050 摄氏度至 1100 摄氏度），避免加工硬化导致开裂。

5. 表面划伤或凹坑会降低疲劳寿命与抗蠕变性能，加工及搬运过程中应使用软质垫材或保护套，禁止金属工具直接接触。

6. 热处理时升温速率不宜过快（建议不超过 10 摄氏度每分钟），否则因热应力不均可能引起变形或开裂。

7. 该合金对硫、磷杂质敏感，原料及辅料需严格控制，禁止使用含硫切削液或润滑剂。

## 八、存储与运输指南

**存储环境要求**：存储温度范围 10 摄氏度至 40 摄氏度；相对湿度上限 60%；地面需铺设木质或橡胶垫材，禁止直接接触水泥地面；禁止与酸、碱、重金属粉末、氯化物及硫化物等腐蚀性物质混存。

**包装规范**：板材及棒材采用塑料薄膜包裹，内放干燥剂（硅胶或分子筛），外层用木箱或编织袋固定；管材两端封堵后裹塑料膜，装入木箱；丝材缠绕在工字轮上，外裹防锈纸及塑料膜。所有包装均标注“防潮”、“防压”及“禁止抛掷”标识。

**运输注意事项**：运输过程中需用绑带或木楔固定，防止滑动碰撞；车厢顶部需加盖防水篷布，避免雨淋或暴晒；吊装时使用尼龙吊带或布带，禁止钢丝绳直接接触产品表面，防止划伤；装卸时轻拿轻放，禁止抛掷或踩踏。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（即使有遮盖）；禁止踩踏或抛掷；禁止用钢丝绳直接吊装；禁止在无防护条件下长期暴露于潮湿环境。

## 九、加工操作规范

**切割**：推荐采用带锯切割（锯条齿距 4 至 6 毫米，线速度 15 至 25 米每分钟）或激光切割（功率 2000 至 4000 瓦，切割速度 1 至 3 米每分钟）。切割后需用锉刀或砂轮打磨边缘毛刺及热影响区，去除氧化层。禁止使用普通砂轮片（含铁或硫），应使用专用不锈钢或高温合金砂轮片。注意事项：切割过程中需持续冷却，避免过热导致 gamma prime 相粗化。详细操作示意图及参数表请向上海墨钜索取说明书。

**焊接（适用时）**：推荐采用钨极氩弧焊（TIG，即非熔化极惰性气体保护焊）或熔化极氩弧焊（MIG），填充金属选用同材质焊丝（如 GH2130 专用焊丝）。焊接电流 80 至 120 安培（TIG），电压 12 至 16 伏，焊接速度 50 至 80 毫米每分钟；层间温度控制在 100 摄氏度以下；保护气体为纯度 99.99% 以上氩气，流量 10 至 15 升每分钟。焊后需立即进行固溶处理（1080 摄氏度保温 2 小时，空冷）加时效处理（780 摄氏度保温 10 小时，空冷）。注意事项：焊前需对坡口进行机械清理，去除油污及氧化皮；禁止使用含硫或含氯的焊剂或清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶温度 1080 至 1120 摄氏度，保温时间按有效厚度每毫米 2 至 3 分钟计算（不少于 30 分钟），冷却方式为空冷或油冷；时效温度 750 至 800 摄氏度，保温 8 至 16 小时，空冷。注意事项：升温速率不超过 10 摄氏度每分钟，防止热应力开裂；禁止在固溶后快速水淬（易产生淬火裂纹）；热处理炉需为电炉或气氛炉，禁止使用燃油或燃气炉（可能引入硫污染）。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、螺母等）推荐使用同材质 GH2130 或更高级别合金（如 GH4169），避免异种金属接触导致电偶腐蚀；密封垫片应选用不含卤素（氯、氟）的石墨垫片或陶瓷纤维垫片，禁止使用含氯塑料垫片（如聚四氟乙烯 PTFE 在高温下可能释放腐蚀性气体）；安装后对接触区域进行酸洗钝化处理（采用硝酸与氢氟酸混合液，浓度 10% 至 15%，温度 40 至 60 摄氏度，时间 15 至 30 分钟），然后清水冲洗并干燥。

**日常维护方法**：清洁周期建议每 3 至 6 个月一次；清洗剂选用中性或弱碱性清洗剂（pH 值 7 至 9），禁止使用含氯溶剂（如三氯乙烯）或酸性清洗剂；清洁后用压缩空气吹干或烘干；若表面出现轻微氧化色，可用不锈钢抛光膏或细砂纸（400 至 600 目）打磨后重新钝化。

**常见故障及解决方法**：

- 故障现象一：表面点蚀。原因分析：环境中存在氯化物或硫化物。处理措施：清除点蚀区域，打磨至露出金属光泽，重新酸洗钝化；更换密封垫片或调整介质成分。

- 故障现象二：焊缝开裂。原因分析：焊后未进行热处理或热输入过大。处理措施：清除裂纹区域，重新焊接并严格执行焊后热处理；控制层间温度在 100 摄氏度以下。

- 故障现象三：变形。原因分析：热处理时升温过快或装炉方式不当。处理措施：使用专用夹具校正，重新进行固溶处理并控制升温速率；改善装炉支撑方式，避免悬空或单点支撑。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温不低于 300 摄氏度）、面罩（防热辐射）及阻燃服；禁止触碰未冷却工件（温度高于 200 摄氏度）；现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水（高温金属遇水可能引发蒸汽爆炸或淬火裂纹）。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号 5 至 8 号，针对激光或等离子切割）；车间需配备排烟系统，及时排出金属烟尘；切割区域周围设置火花隔离挡板，防止引燃易燃物；禁止在无通风条件下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现产品开裂或腐蚀泄漏，立即停机并隔离故障区域，切断介质源（如高温气体或腐蚀性液体）；人员需穿戴防酸服、防腐蚀手套及护目镜进行处置；泄漏的腐蚀性介质用碳酸氢钠溶液中和，收集后按危险废物处理；废弃的 GH2130 合金碎片属于 HW49 类（其他废物），应分类收集并交由有资质的废物处理公司处置，禁止混入普通金属废料。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

请根据您的应用场景匹配度选择 GH2130 合金：若需在 700 摄氏度至 850 摄氏度区间长期承受高应力，且对蠕变寿命有明确要求，GH2130 为优选材料。关键性能参数包括高温持久强度（800 摄氏度、100 兆帕下的断裂寿命）、gamma prime 相体积分数及晶粒度等级。建议核对上海墨钜原厂质保书中的化学成分与力学性能数据，并要求提供第三方检测报告（如 SGS、BV）以验证性能。若需通过船级社认证（如 DNV、ABS）或 NACE MR0175 认证，请在下单时明确标注，上海墨钜可提供相应认证材料。备品备件比例建议按 5% 至 10% 采购，以应对意外更换需求。

## 十四、价格标准

GH2130 合金的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间：棒材及板材约为 200 至 400 元每公斤（含税，出厂价）；管材及锻件约为 350 至 600 元每公斤；丝材约为 400 至 700 元每公斤。批量折扣政策：采购量达到 5 吨及以上可享 5% 至 12% 折扣；小批量试样（单批次低于 100 公斤）按参考价上浮 15% 至 20%。附加服务如双认证（船级社+第三方检测）、定制热处理或特殊尺寸加工另计费用。具体报价请联系曾先生获取精确订单报价，以书面报价单为准。

## 十五、服务与保障

**质保期**：自交付之日起 12 个月，因材料内在质量缺陷（如成分偏离、内部裂纹、非金属夹杂物超标等）导致失效的，上海墨钜免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到技术咨询后 24 小时内给予远程指导；如需现场服务，48 小时内安排工程师抵达客户现场。

**检测服务**：可安排 SGS、BV 等第三方检测机构进行性能复验，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担；非常规项目（如蠕变试验、高温持久试验）费用协商确定。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代产品或定制加工服务，确保客户备件供应不间断。

**售后响应**：质量问题反馈后 2 小时内回复，48 小时内出具初步处理方案，并持续跟进至问题解决。
