# GH159 高强紧固件用 现货圆钢Φ10-50mm 抗松弛 棒材 附报告

## 一、产品概述与适用范围

本产品属于**沉淀硬化型镍基高温合金**，典型牌号为 **GH159**（国内牌号，对应类似国外牌号如 MP159 或 Multiphase 159 系）。GH159 是一种通过冷变形和时效处理获得超高强度与优异抗松弛性能的合金，专为高温高应力工况下的紧固件设计。

该合金在室温至 650℃ 温度范围内保持高强度，并具有极佳的抗应力松弛性能（在 600℃ 下 1000 小时松弛率小于 5%），同时兼具良好的抗疲劳和抗腐蚀性能。其核心优势包括：

1. **超高强度**：室温抗拉强度可达 1700MPa 以上，屈服强度超过 1600MPa，远高于普通高温合金紧固件用材。

2. **优异抗松弛性**：在高温预紧工况下，长期服役仍能保持夹紧力，是涡轮盘螺栓、核电法兰紧固件等关键部位的首选。

3. **良好低温韧性**：在 -196℃ 低温环境下仍保持较高冲击韧性，适用于极寒环境。

4. **耐高温氧化**：在 650℃ 以下可抵抗氧化及燃气腐蚀，表面形成致密氧化膜。

5. **加工硬化可控**：通过冷拉拔或冷轧变形与时效结合，实现强度与塑性的平衡。

适用环境限制：长期使用温度不宜超过 700℃，超过该温度后强化相会快速粗化导致强度下降；不适合强还原性酸（如盐酸、硫酸）环境。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地**中国上海**。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR），可生产高纯净度、低偏析的 GH159 圆钢。公司严格执行 ASTM 及 GB/T 14992 标准，全流程工艺可追溯，每批次产品均附带原厂质保书及第三方检测报告（如 SGS、BV）。

## 三、核心功能

1. **超高强度与抗拉能力**：GH159 经冷变形加时效后，室温抗拉强度可达 1700-1900MPa，屈服强度 1600-1800MPa，满足航空发动机涡轮盘螺栓、汽轮机叶片锁片等部件对高预紧力的要求。

2. **抗应力松弛性能**：在 600℃、初始应力 800MPa 条件下，1000 小时松弛率低于 3%，确保紧固件长期服役不松动，保障设备安全。

3. **耐高温氧化与腐蚀**：在 650℃ 空气中氧化 100 小时，增重率小于 0.1mg/cm²；在航空煤油燃烧气氛中，抗腐蚀性能优于 Inconel 718。

4. **良好的冷热加工性**：固溶态下可进行冷拉拔、冷轧及冷镦成型，加工硬化率适中，无需频繁中间退火；热加工温度范围 1050-1150℃，锻造性能良好。

5. **高疲劳寿命**：旋转弯曲疲劳强度（107 次循环）在 600℃ 下达 600MPa 以上，适用于高循环疲劳工况。

## 四、技术特点

### 合金设计思路

GH159 通过添加 Co（约 20%）、Ni（约 25%）、Cr（约 20%）、Mo（约 3%）及少量 Ti、Al、Nb 等元素，形成 γ' 相（Ni3(Al, Ti, Nb)）及碳化物强化。Co 元素提高基体固溶强化效果并降低层错能，促进孪晶变形；Mo 增强抗蠕变性能；Cr 提供抗氧化性。合金设计强调冷变形诱发马氏体相变与时效析出的协同作用，实现超高强度。

### 冶炼工艺

采用**真空感应熔炼（VIM）** 初炼，去除气体及有害杂质；随后进行**真空自耗重熔（VAR）** 或**电渣重熔（ESR）**，获得高纯净度、低偏析、低夹杂物含量的铸锭。VAR 工艺可控制氧含量低于 10ppm，氮含量低于 50ppm，提高合金韧性和疲劳寿命。

### 热处理制度

- **固溶处理**：1050-1100℃ 保温 1-2 小时，水冷或快速空冷，获得单相奥氏体组织。

- **冷变形**：固溶后经冷拉拔或冷轧，变形量 30-60%，引入大量位错和形变孪晶。

- **时效处理**：650-700℃ 保温 4-8 小时，空冷，析出细小 γ' 相及碳化物，实现强度最大化。

### 显微组织控制

固溶态为单相奥氏体，晶粒度控制在 5-8 级（ASTM）。冷变形后形成纤维状组织，时效后 γ' 相呈球形弥散分布，尺寸约 10-30nm，体积分数约 15-20%。严格控制 δ 相（Ni3Nb）析出，避免其降低韧性。通过超声波探伤（UT）确保无缩孔、裂纹等内部缺陷，检测标准按 ASTM E2375 或 GB/T 4162 执行。

### 无损检测及质量保证

每支圆钢均进行超声波探伤（UT），灵敏度不低于 φ0.8mm 平底孔当量；表面进行液体渗透检测（PT），确保无裂纹、折叠等缺陷。化学成分采用光谱分析（OES）及碳硫分析仪验证，力学性能测试按 GB/T 228.1 执行。

## 五、应用领域

- **航空航天**：航空发动机涡轮盘螺栓、压气机叶片锁紧螺母、火箭发动机燃料泵紧固件。

- **燃气轮机**：发电用燃气轮机高温段螺栓、导向叶片固定销、燃烧室法兰紧固件。

- **核电工业**：核反应堆压力容器法兰螺栓、蒸汽发生器管板紧固件（需符合 RCC-M 标准）。

- **石油化工**：高温高压反应器法兰螺栓、催化裂化装置阀门阀杆。

- **精密机械**：高速旋转机械主轴锁紧套、模具顶杆、高应力弹簧。

- **海洋工程**：深海采油树连接件、海底管道法兰螺栓（抗海水腐蚀且耐高压）。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际质保书为准）

碳 C：≤0.03；铬 Cr：19.0-21.0；钴 Co：19.0-21.0；钼 Mo：3.0-4.0；钛 Ti：0.5-1.0；铝 Al：0.2-0.5；铌 Nb：0.5-1.0；铁 Fe：余量；镍 Ni：24.0-27.0；硅 Si：≤0.20；锰 Mn：≤0.20；磷 P：≤0.015；硫 S：≤0.010；氧 O：≤0.005；氮 N：≤0.01。

### 力学性能典型值（室温，经固溶+冷变形+时效处理）

- 抗拉强度 σb：≥1700 MPa（典型值 1750-1850 MPa）

- 屈服强度 σ0.2：≥1600 MPa（典型值 1650-1750 MPa）

- 延伸率 δ5：≥8%（典型值 10-15%）

- 断面收缩率 ψ：≥25%

- 硬度：HRC 48-52（典型值 HRC 50）

- 冲击功 Aku：≥30 J（室温）

### 高温力学性能（600℃）

- 抗拉强度：≥1400 MPa

- 屈服强度：≥1300 MPa

- 持久强度：600℃/1000h 持久强度 ≥800 MPa

### 物理性能

- 密度：8.3 g/cm³（典型值）

- 熔点：1350-1400℃

- 热导率：11.5 W/(m·K)（室温）；18.0 W/(m·K)（600℃）

- 电阻率：1.05 μΩ·m（室温）

- 线膨胀系数：13.5×10⁻⁶ /℃（20-600℃）

- 弹性模量：210 GPa（室温）；175 GPa（600℃）

### 耐腐蚀/高温性能

- 抗氧化性：650℃ 空气中氧化 100h，增重率 ≤0.1 mg/cm²

- 临界点蚀温度（CPT）：在 3.5% NaCl 溶液中，≥60℃（典型值）

- 缝隙腐蚀温度（CCT）：≥40℃

- 应力腐蚀敏感性：在氯化物环境中，低于 304 不锈钢

### 产品规格范围

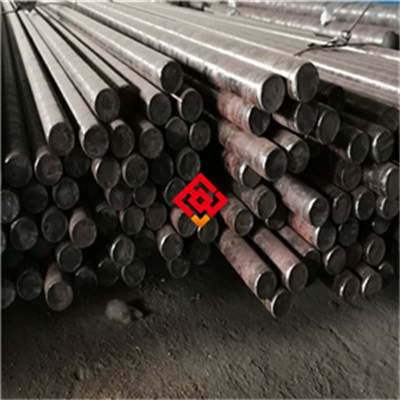

- 圆钢直径：Φ10mm - Φ50mm（现货供应 Φ10-50mm）

- 长度：定尺 3000-6000mm 或按客户要求

- 交货状态：冷拉磨光棒（表面粗糙度 Ra≤1.6μm）或固溶态车光棒

- 其他规格可定制（如方钢、扁钢、六角棒）

### 交货状态

- 标准交付：固溶+冷拉+时效（达到最终性能），表面磨光或抛光

- 可选状态：固溶态（未时效，供客户自行加工后时效）

- 表面处理：磨光、抛光、酸洗（去除氧化皮）

### 批次溯源码解读

编码规则示例：**MJ-GH159-202503-A0123-HT01-Φ20**

- MJ：上海墨钜特殊钢有限公司缩写

- GH159：牌号

- 202503：生产年月（2025年3月）

- A0123：炉号（A代表VIM+VAR冶炼批次）

- HT01：热处理批号（固溶+时效工艺编码）

- Φ20：规格直径 20mm

每批产品附原厂质保书，可通过编码追溯冶炼、热加工、检测全过程记录。如需电子版或纸质版，请联系业务人员。

## 七、注意事项

1. **避免长期服役于 700℃ 以上**：超过此温度，γ' 相快速粗化，强度及抗松弛性能急剧下降，建议限温使用。

2. **禁止接触强还原性酸**：如盐酸、氢氟酸、稀硫酸，会导致严重点蚀及氢脆。推荐用于氧化性介质（如硝酸、航空煤油）。

3. **焊接后必须进行固溶+时效处理**：焊接热影响区会软化，焊后需重新进行全流程热处理恢复性能，否则焊缝区强度仅为母材的 60-70%。

4. **加工硬化后需中间退火**：冷变形量超过 40% 后，材料塑性下降，需在 1050-1100℃ 中间退火 15-30 分钟，水冷，避免开裂。

5. **表面划伤风险**：磨光棒表面粗糙度 Ra≤1.6μm，运输及加工中避免硬物划伤，否则会成为应力集中源，降低疲劳寿命。

6. **热处理敏感**：时效温度偏差超过 ±10℃，强度波动可达 100MPa 以上，必须使用控温精度 ±5℃ 的炉子。

7. **氢脆风险**：在含氢环境（如电解、酸洗）中，建议进行去氢处理（200-250℃ 烘烤 4-8 小时）。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：-20℃ ~ 40℃（避免高温高湿）

- 相对湿度上限：≤60%

- 地面垫材：使用木垫板或橡胶垫，禁止直接接触水泥地面（碱性物质会腐蚀）

- 禁止混存的物质：酸、碱、重金属粉末（如锌粉、铜粉）、氯化物（如 NaCl、漂白剂）

### 包装规范

- 防潮防锈：采用塑料薄膜缠绕密封，内置干燥剂（硅胶包，每米棒材配 1-2 包），外层用编织袋或木箱包装

- 木箱内壁衬防锈纸，并用泡沫填充固定，防止运输中磕碰

- 每根棒材端部涂防锈油（如防锈脂）并戴塑料保护帽

### 运输注意事项

- 固定方式：使用专用支架或捆扎带固定，避免棒材滚动碰撞

- 防雨防暴晒：车厢必须覆盖防水篷布，禁止暴露在雨雪或烈日下

- 吊装要求：使用尼龙吊带或软质吊绳，**禁止钢丝绳直接接触**，防止压痕及划伤

- 禁止行为：禁止与腐蚀性物质混放；禁止露天存放（即使有包装）；禁止踩踏、抛掷、翻滚棒材

## 九、加工操作规范

### 切割

- 推荐方法：带锯切割（锯条材质 M42 或硬质合金，速度 20-40 m/min，进给量 0.05-0.10 mm/齿）；激光切割（功率 3-6kW，氮气辅助，切速 1-3 m/min）；水刀切割（磨料为石榴石，压力 350-400 MPa）

- 切割后打磨：用氧化铝或碳化硅砂轮（粒度 60-120#）打磨端面毛刺及热影响区，去除氧化皮

- 禁止：禁止使用普通砂轮片（含铁杂质会嵌入表面），禁止火焰切割（热影响区会导致局部退火）

### 焊接（如适用，需焊后热处理）

- 推荐方法：钨极氩弧焊（TIG，直流正接），不推荐手工电弧焊（易产生热裂纹）

- 填充金属：选用同材质 GH159 焊丝（或 Inconel 625 焊丝，但强度略低）

- 焊接参数：电流 80-150A，电压 10-15V，焊接速度 50-150 mm/min，层间温度 ≤100℃

- 保护气体：纯氩气（纯度≥99.99%），流量 10-15 L/min，背面通氩保护

- 焊后热处理：必须进行固溶（1050-1100℃/1h，水冷）+ 时效（650-700℃/4-8h，空冷），恢复强度

- 注意事项：焊前清理油污及氧化皮，坡口角度 60-70°；禁止在不预热情况下焊接厚板（≥10mm）

### 热处理

- 固溶温度：1050-1100℃，保温时间按截面厚度 1-2 min/mm 计算（最低 30 min）

- 冷却方式：水淬（快速冷却，避免碳化物沿晶析出）

- 时效温度：650-700℃，保温 4-8 小时，空冷

- 注意事项：热处理炉控温精度 ±5℃，使用保护气氛（氩气或氮气）防止氧化；禁止使用还原性气氛（如氢气）

- 详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

- 连接件材质：推荐使用同材质 GH159 或更高强度等级合金（如 Inconel 718 经时效处理），避免异种金属接触导致电偶腐蚀

- 密封垫片选型：选用不含卤素（氯、氟）的垫片，如膨胀石墨垫片或聚四氟乙烯（PTFE）垫片（纯 PTFE，无添加剂），禁止使用含氯橡胶垫片

- 安装前清洁：用丙酮或酒精擦拭螺纹及接触面，去除油污及灰尘

- 安装后处理：若用于高温环境，建议进行预紧力标定，并涂抹防咬合剂（如镍基防卡剂）

- 酸洗钝化：若表面有轻微氧化，可用 20% 硝酸 + 5% 氢氟酸溶液在 50-60℃ 钝化 15-20 分钟，后用清水冲洗

### 日常维护方法

- 清洁周期：每 3-6 个月（视环境而定），用中性清洗剂（pH 6-8）或去离子水擦拭，禁止使用含氯溶剂（如三氯乙烯）

- 防锈/防氧化处理：长期停用（超过 3 个月），表面涂防锈油（如 VCI 防锈油）并用塑料膜密封

- 检查项目：定期检查紧固件扭矩值（如发现松动，需重新预紧并记录）

### 常见故障及解决方法

1. **表面点蚀**：因接触氯化物或酸雾导致。处理：用 150-240# 砂纸打磨点蚀坑，再用硝酸钝化；严重时更换零件。

2. **焊缝开裂**：焊后未进行热处理或层间温度过高。处理：打磨裂纹，重新焊接并立即进行固溶+时效处理。

3. **变形**：安装扭矩过大或长期高温蠕变。处理：拆卸后检测尺寸，若变形量超过 0.5%，需更换新件并重新计算预紧力。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴：耐高温手套（≥300℃）、防热面罩（可阻挡红外辐射）、阻燃服（如 Nomex 材质）

- 禁止触碰未冷却工件（表面温度可达 700℃，接触即导致烧伤）

- 现场灭火器类型：干粉灭火器（ABC 类）或二氧化碳灭火器，**严禁使用水**（水遇高温金属会瞬间汽化爆炸）

### 切割加工安全

- 防护面罩：切割时佩戴自动变光面罩（遮光号 9-13），防止弧光及飞溅

- 排烟系统：焊接或切割时开启局部排风，控制烟尘浓度（镍尘为致癌物，需符合职业暴露限值）

- 火花隔离：使用防火毯隔离易燃物，现场配备灭火器

### 产品损坏或腐蚀后的应急处理

1. **停机隔离**：立即停止设备运行，关闭介质阀门，隔离损坏区域。

2. **切断介质源**：若涉及高温或腐蚀性介质，需排空并中和（如用碳酸氢钠中和酸液）。

3. **人员防护**：佩戴防酸手套、护目镜、防护服，避免接触泄漏物。

4. **泄漏介质处理**：用砂土或吸收棉收集，中和后按化学废弃物处理。

5. **废弃物处置**：废弃 GH159 材料属于 HW49 类（金属废弃物），需交由有资质的回收商处理，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认使用温度不超过 700℃，且介质为氧化性或中性（非强还原性酸）。若用于核电，需确认符合 RCC-M 或 ASME 认证要求。

2. **关键性能参数**：关注 PREN 值（耐点蚀当量，GH159 典型值约 30）、高温持久强度（600℃/1000h 需≥800MPa）、硬度（HRC 48-52）。建议根据工况提出具体指标。

3. **认证要求**：航空客户要求 AS9100 认证；核电客户要求 NQA-1 或 RCC-M 认证；海洋工程要求 NACE MR0175 认证。上海墨钜可提供相应认证材料。

4. **备品备件比例**：建议首次采购量中，备品比例不低于 20%，以应对加工损耗及维修更换。

5. **核对质保书**：收货后核对原厂质保书中的炉号、批次号、化学成分、力学性能是否与合同一致。要求提供第三方检测报告（如 SGS、BV）验证性能，费用可协商。

## 十四、价格标准

- 参考价格区间：Φ10-50mm 圆钢，固溶+冷拉+时效状态，单价为 **160-220 元/公斤**（人民币，含税出厂价）。具体价格取决于牌号纯度、尺寸公差、表面粗糙度及交货状态。

- 批量折扣政策：采购量 ≥5 吨，可享受 5-12% 折扣；≥10 吨，折扣范围 10-18%。

- 小批量试样加价：单次采购量小于 100 公斤，价格上浮 15-20%（因需单独排产及检测）。

- 附加费用：如需双认证（如 AS9100 + NACE）、第三方检测（SGS 或 BV）、定制热处理（如特殊时效工艺），费用另计。

- 提示：以上为参考区间，具体报价请联系曾先生获取精确订单报价，并提供图纸或技术要求。

## 十五、服务与保障

- **质保期**：自交付之日起 12 个月。因材料内在质量缺陷（如夹杂、偏析、热处理不合格）导致失效的，免费更换或退款，不包含因加工或使用不当造成的损坏。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤、尺寸检验报告）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

- **技术支持**：24 小时内远程指导（电话/视频）；如需现场服务，48 小时内工程师抵达客户现场（国内范围）。

- **检测服务**：可安排 SGS、BV 等第三方检测，常规项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担；非常规项目（如持久强度、高温疲劳）费用双方协商。

- **备品保障**：产品停产后五年内，仍提供同质替代或定制加工服务，确保客户备件供应。

- **售后响应**：质量问题 2 小时内回复，48 小时内出初步解决方案，72 小时内启动补货或退款流程。

---
