GH1333 铁基合金 厂家直供 高温强度 紧固件 提供持久试验报告

# GH1333 铁基合金 厂家直供 高温强度 紧固件 提供持久试验报告

## 一、产品概述与适用范围

GH1333是一种铁基高温合金，属于沉淀硬化型铁基合金大类，典型牌号为GH1333。该合金以铁为基体，通过添加铬、镍、钼、铝、钛等合金元素，在高温环境下具有优异的抗蠕变性能、持久强度及抗氧化能力。GH1333主要适用于工作温度在650℃至850℃之间的长期服役工况，尤其在航空发动机、燃气轮机、高温紧固件及化工装备中表现突出。

核心优势包括：

1. 高温强度优异：在800℃时仍能保持较高的抗拉强度和屈服强度，适用于承受高应力的紧固件部件。

2. 抗氧化性能好：在高温氧化环境中表面形成致密氧化膜，有效阻止进一步氧化。

3. 抗蠕变性能佳：长期高温载荷下变形量小，适合长时间运行的设备。

4. 加工适应性好：可进行锻造、轧制、热处理等多种工艺，满足复杂形状部件需求。

5. 持久寿命长：通过严格的热处理制度控制，确保在高温持久试验中表现出稳定的断裂寿命。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔设备及全自动热处理生产线，严格执行ASTM、GB/T、AMS等国际及国内标准。从原材料入厂到成品出库，全流程工艺可追溯，每批次产品均附有原厂质保书。

## 三、核心功能

1. 耐高温氧化能力：在850℃以下空气中持续暴露，氧化增重率低于0.1 mg/cm²·h，表面形成稳定的Cr₂O₃氧化膜。

2. 抗高温蠕变能力：在800℃、200 MPa条件下，持久断裂时间可达100小时以上（典型值，以实际质保书为准）。

3. 高强韧性匹配：室温抗拉强度可达800 MPa以上，同时延伸率保持在15%以上，避免脆性断裂。

4. 良好的冷热加工性：可进行热锻、热轧、冷拉等加工，热加工温度范围宽（1050℃-1150℃），冷加工后需进行中间退火。

5. 抗疲劳性能：在高温循环载荷下，疲劳寿命优于同类铁基合金，适用于反复启停的燃气轮机部件。

## 四、技术特点

### 合金设计思路

GH1333的铁基成分中，铬（Cr）提供抗氧化性，镍（Ni）稳定奥氏体组织并提升高温强度，钼（Mo）强化固溶体并提高抗蠕变能力，铝（Al）和钛（Ti）作为沉淀强化元素，形成γ'相（Ni₃(Al,Ti)）弥散分布于基体，实现沉淀硬化效果。

### 冶炼工艺

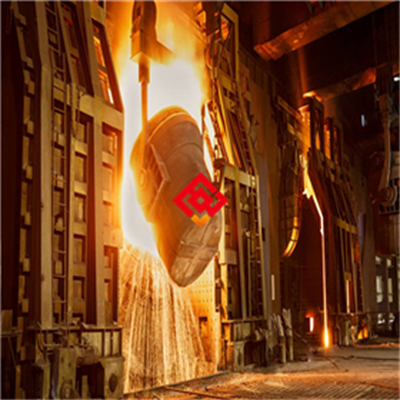

采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效去除气体和有害杂质（如硫、磷、氧、氮），控制非金属夹杂物级别，确保合金纯净度。对于要求更高的产品，可选用真空自耗重熔（VAR）进一步提纯。

### 热处理制度

标准热处理为固溶加时效处理：固溶温度1080℃±10℃，保温2小时，水冷；时效温度750℃±10℃，保温16小时，空冷。该制度可使γ'相均匀析出，获得最佳高温性能。

### 显微组织控制

固溶后组织为单一奥氏体，晶粒度控制在4-6级（ASTM标准）。时效后γ'相尺寸约20-50 nm，均匀分布在晶内和晶界。严格控制δ相含量，避免有害相析出导致脆化。

### 无损检测及质量保证

每批次产品均进行超声波探伤（UT）检测内部缺陷，执行ASTM A388标准；表面采用液体渗透检测（PT）检查裂纹及缺陷。化学成分采用光谱分析验证，力学性能按标准取样测试。所有检测记录存档，可追溯至炉号。

## 五、应用领域

- 航空发动机：用于涡轮盘、叶片、高温螺栓等承受高温高应力的关键部件。

- 燃气轮机：适用于燃烧室衬套、导向叶片、紧固件等需要长期高温服役的部件。

- 石油化工：用于高温高压反应器内构件、转化炉管支撑件、热交换器螺栓。

- 核电装备：用于核反应堆堆内构件、控制棒驱动机构的高温紧固件。

- 汽车工业：用于涡轮增压器转子、排气歧管螺栓等高温连接件。

- 工业炉窑：用于热处理炉的炉底辊、辐射管、料盘等耐热部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**

碳C: ≤0.08；铬Cr: 20.0-23.0；镍Ni: 30.0-35.0；钼Mo: 1.0-2.0；铝Al: 0.5-1.5；钛Ti: 0.5-1.5；铁Fe: 余量；硅Si: ≤0.80；锰Mn: ≤0.80；磷P: ≤0.030；硫S: ≤0.020。

**力学性能（室温典型值，以实际质保书为准）**

抗拉强度Rm: ≥800 MPa；屈服强度Rp0.2: ≥550 MPa；延伸率A: ≥15%；硬度: 280-340 HB。

**高温力学性能（800℃典型值）**

抗拉强度: ≥400 MPa；屈服强度: ≥250 MPa；持久断裂寿命: 200 MPa下≥100小时。

**物理性能**

密度: 8.0 g/cm³；熔点: 1370-1410℃；热导率: 14.0 W/(m·K)（室温）；电阻率: 1.0 μΩ·m（室温）；线膨胀系数: 16.5×10⁻⁶/℃（20-800℃）；弹性模量: 200 GPa（室温）。

**耐腐蚀/高温性能**

抗氧化性: 850℃时氧化增重率<0.1 mg/cm²·h；临界点蚀温度CPT: 在3.5% NaCl溶液中≥30℃（典型值）；高温持久强度: 800℃/200 MPa下持久断裂寿命≥100小时。

**产品规格范围**

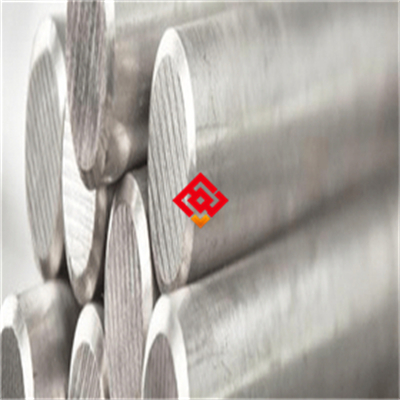

- 棒材: 直径10-300 mm，长度3-6 m

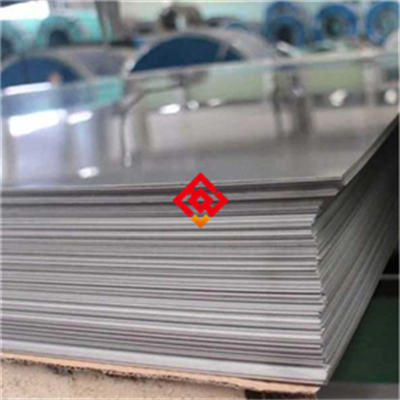

- 板材: 厚度2-50 mm，宽度500-2000 mm

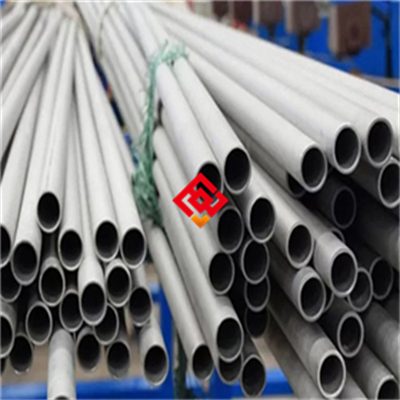

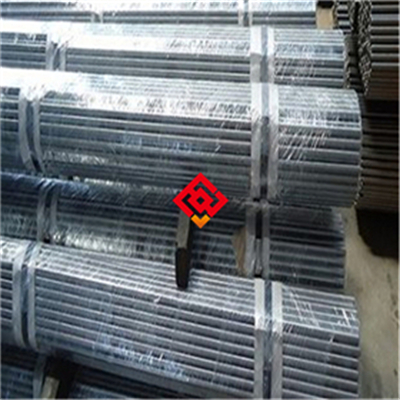

- 管材: 外径20-200 mm，壁厚2-20 mm

- 锻件: 按图纸定制，单重≤5吨

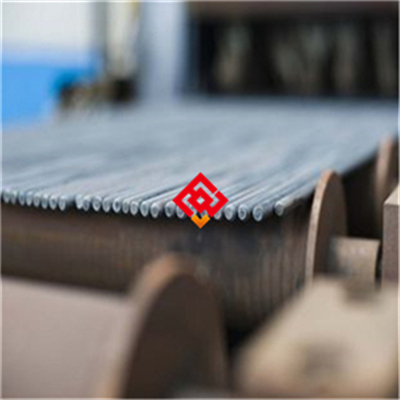

- 丝材: 直径0.5-8 mm，可盘卷供应

**交货状态**

固溶+时效处理，表面可提供酸洗、磨光或车光状态。紧固件类产品可提供冷拉或热锻后热处理状态，表面可镀层处理（如镀银、镀镍）以提升防腐蚀性能。

**批次溯源码解读**

编码规则：MJ-GH1333-202502-A001-HT01-B10

- MJ：上海墨钜代码

- GH1333：牌号

- 202502：生产年月（2025年2月）

- A001：炉号（A系列第1炉）

- HT01：热处理批号（第1批）

- B10：规格代码（直径10 mm棒材）

客户可凭批次号向上海墨钜索取原厂质保书，包含化学成分、力学性能、探伤报告及热处理曲线。

## 七、注意事项

1. 热处理敏感：固溶温度必须严格控制在1080℃±10℃，过高会导致晶粒粗化，过低则γ'相溶解不充分，影响时效效果。

2. 焊接裂纹敏感性：焊接时需预热至200-300℃，焊后立即进行去应力退火（700℃/2小时），否则易产生热裂纹。

3. 加工硬化倾向：冷加工时变形量过大易产生加工硬化，需在冷加工后及时进行中间退火（900℃/1小时），避免开裂。

4. 应力腐蚀倾向：在含氯离子或硫化氢的高温环境中，需控制表面应力状态，避免拉应力集中导致应力腐蚀开裂。

5. 表面划伤风险：产品表面划伤会破坏氧化膜，降低抗氧化性，搬运和加工时应使用软质夹具，禁止与硬质金属直接摩擦。

6. 长期服役温度限制：建议服役温度不超过850℃，超过该温度γ'相会粗化或溶解，导致强度急剧下降。

7. 禁止接触介质：避免与液态锌、铅、铜等低熔点金属接触，否则会发生液态金属脆化。

## 八、存储与运输指南

**存储环境要求**

- 温度：5℃-35℃

- 相对湿度：≤60%

- 地面垫材：使用木质或橡胶垫板，距地面高度≥100 mm，避免潮气侵蚀

- 禁止混存物质：酸、碱、盐、重金属粉末、含硫化合物及有机溶剂

**包装规范**

棒材和管材：先涂防锈油，再用塑料薄膜包裹，内放干燥剂（硅胶），最后装入木箱或编织袋。板材：每张板间夹防锈纸，整体用塑料膜密封后装入钢架木箱。丝材：缠绕在工字轮上，涂防锈油后密封包装。

**运输注意事项**

- 固定方式：使用尼龙绑带或橡胶垫固定，避免金属件直接接触

- 防雨防暴晒：运输车辆必须加盖防水篷布，严禁露天运输

- 吊装要求：使用吊带或专用夹具，禁止钢丝绳直接接触产品表面，防止划伤

- 明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用铁钩吊装

## 九、加工操作规范

### 切割

- 推荐方法：等离子切割（使用氩气保护，电流200-400 A）、带锯（锯条速度20-40 m/min）、激光切割（功率≥3 kW）或水刀切割

- 工艺参数：等离子切割时气体压力0.5-0.8 MPa，切割速度300-500 mm/min；激光切割时焦点位置在板厚1/2处

- 切割后要求：使用锉刀或砂轮打磨去除热影响区氧化皮，打磨深度≥0.5 mm

- 注意事项：禁止使用普通砂轮片（含铁质杂质会污染表面），应使用专用不锈钢砂轮片

- 禁止行为：禁止使用氧乙炔火焰切割（会导致局部过热和渗碳）

### 焊接（适用时）

- 推荐方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）

- 填充金属牌号：推荐使用同材质焊丝GH1333或相近牌号如Inconel 625

- 焊接参数：TIG焊接电流80-150 A，电压12-18 V，焊接速度100-200 mm/min；MIG焊接电流150-250 A，电压20-28 V

- 层间温度：控制在150℃-200℃之间，使用红外测温仪监控

- 保护气体：纯氩气（纯度≥99.99%），流量10-15 L/min

- 焊后热处理：焊后立即进行去应力退火，温度700℃±10℃，保温2小时，空冷

- 注意事项：焊前必须清理坡口及两侧20 mm范围内的油污和氧化皮

- 禁止行为：禁止使用含硫或氯的清洗剂，禁止在低于0℃环境下焊接

### 热处理

- 固溶温度：1080℃±10℃，保温时间按截面厚度计算（每25 mm保温1小时），水冷

- 时效温度：750℃±10℃，保温16小时，空冷

- 注意事项：固溶冷却必须快速，水冷时水温≤40℃，确保γ'相充分溶解

- 禁止行为：禁止炉冷或空冷代替水冷，否则会析出有害相

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**

- 推荐连接件材质：使用同材质（GH1333）或更高级别镍基合金（如Inconel 718），避免异种金属接触导致电化学腐蚀

- 密封垫片选型：使用无石棉、无卤素的石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片

- 安装后的处理：安装完成后进行酸洗钝化处理（使用硝酸+氢氟酸混合液，配比10:1），随后用去离子水冲洗干净，并涂覆防锈油

- 注意事项：螺栓紧固时使用扭矩扳手，按推荐扭矩值（如M16螺栓扭矩为200-250 N·m）分步拧紧

**日常维护方法**

- 清洁周期：每3个月或累计运行1000小时后进行一次清洁

- 清洗剂类型：使用中性清洗剂（pH 6-8）或不含氯的碱性清洗剂，禁止使用含氯溶剂、盐酸或硫酸

- 防锈/防氧化处理：清洁后表面涂覆高温防氧化涂层（如铝基涂料），或重新涂防锈油

- 检查项目：重点检查焊缝区域、螺栓连接处及表面有无裂纹、变形或氧化剥落

**常见故障及解决方法**

1. 表面点蚀：原因可能是环境含氯离子或表面氧化膜破损。解决方法：打磨去除点蚀层，重新进行酸洗钝化，并加强表面防护涂层。

2. 焊缝开裂：原因可能是焊接工艺不当或焊后未及时热处理。解决方法：打磨清除裂纹，重新焊接并严格执行预热和焊后热处理。

3. 变形：原因可能是长期高温蠕变或安装应力过大。解决方法：停机冷却后测量变形量，轻微变形可进行热校直（900℃/1小时），严重变形需更换部件。

4. 螺栓松动：原因可能是高温下材料蠕变导致预紧力下降。解决方法：定期重新拧紧，或更换为带有自锁结构的紧固件。

## 十一、安全警示与应急处理

**高温操作安全**

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防热面罩（透明PC材质）、阻燃服（棉质或芳纶材质）

- 禁止触碰未冷却工件：工件温度降至100℃以下方可接触，使用红外测温仪确认

- 现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温金属会剧烈汽化导致爆炸）

**切割加工安全**

- 防护面罩：等离子切割时使用遮光号≥11的焊接面罩，激光切割时使用专用激光防护眼镜

- 排烟系统：必须开启局部排风装置，将金属烟雾和粉尘排出室外

- 火花隔离要求：切割区域周围1.5米内不得有易燃物，地面铺设防火毯

**产品损坏或腐蚀后的应急处理**

1. 停机隔离：立即停止设备运行，关闭介质阀门，隔离故障区域

2. 切断介质源：如果是腐蚀性介质泄漏，先切断供应并排放管道内残余介质

3. 人员防护：操作人员穿戴防酸手套、护目镜和防化服，避免直接接触泄漏物

4. 泄漏介质中和收集：酸性介质使用碳酸氢钠中和，碱性介质使用稀醋酸中和，收集后装入专用容器

5. 废弃物处置：按危险废物（HW类）分类，委托有资质的处理公司处置，严禁随意倾倒

6. 报告流程：记录故障时间、现象及处理措施，及时通知上海墨钜技术团队协助分析原因

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. 应用场景匹配度：根据实际使用温度、应力水平及腐蚀环境选择牌号。GH1333适合650-850℃高温紧固件及结构件，若温度超过850℃建议选用镍基合金如Inconel 718。

2. 关键性能参数：紧固件类需重点关注高温持久强度和蠕变极限；化工设备需关注临界点蚀温度（CPT）和抗应力腐蚀性能；航空部件需关注疲劳寿命和断裂韧性。

3. 认证要求：如需船级社认证（如DNV、BV、ABS）、NACE MR0175（抗硫化物应力腐蚀）或ISO 9001体系认证，请在订货时明确。

4. 备品备件比例：建议首次采购时额外订购10-15%的备品备件，用于日常更换和应急维修。

5. 核对质保书：收货后务必核对上海墨钜原厂质保书，确认化学成分、力学性能及探伤结果与合同一致。

6. 第三方检测：可要求提供SGS、BV等第三方检测报告，验证产品性能。常规检测项目（如拉伸、硬度、光谱分析）费用由上海墨钜承担。

## 十四、价格标准

GH1333产品的参考价格根据型号、牌号、规格尺寸及采购数量浮动。以下为参考区间（以实际询价为准）：

- 棒材（直径10-50 mm）：80-120 元/公斤

- 板材（厚度5-20 mm）：100-150 元/公斤

- 管材（外径50-100 mm）：120-180 元/公斤

- 锻件（按图纸定制）：150-250 元/公斤

- 丝材（直径1-5 mm）：90-130 元/公斤

批量折扣政策：单批次采购量≥5吨，可享受5-12%折扣；≥10吨，折扣幅度可达15%。小批量试样（≤50公斤）加价15-20%。附加技术要求（如双认证、第三方检测、定制热处理）需额外计费。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、夹杂等）导致失效的，上海墨钜免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内远程指导，解答工艺问题；如需现场服务，48小时内工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测，常规项目（拉伸、硬度、光谱分析、超声波探伤）费用由上海墨钜承担。

- **备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保设备维护不受影响。

- **售后响应**：质量问题2小时内回复，48小时内出初步处理方案。重大质量问题可启动紧急更换流程。
