# GH1131 铁基合金 厂家直供 耐氧化 焊接性好 附焊接工艺报告

## 一、产品概述与适用范围

GH1131是一种铁基高温合金，属于沉淀硬化型铁基合金大类，典型牌号为GH1131。该合金以铁为基体，通过添加铬、钼、铝、钛等元素进行强化，具有优异的高温抗氧化性能、良好的焊接性能以及较高的高温强度。GH1131可在600℃至900℃的温度范围内长期稳定服役，短时使用温度可达950℃。其核心优势包括：一是高温抗氧化性能突出，在900℃下氧化增重率极低；二是焊接性能优良，可进行多种焊接工艺而不产生裂纹；三是热强性较高，在700℃至800℃区间仍保持较高的抗拉强度；四是组织稳定性好，长期高温时效后力学性能衰减缓慢；五是冷热加工性能良好，便于制成各种复杂形状的零部件。该产品特别适用于航空发动机、燃气轮机、工业炉窑等高温工况下的结构件制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司是一家专注于特殊钢及合金材料研发与制造的专业企业，拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉、精锻机、多辊轧机等核心装备。公司严格执行ASTM、GB等国内外标准，从原材料进厂到成品出库实施全流程工艺可追溯管理，确保每一批次产品的质量稳定可靠。上海墨钜长期为航空航天、能源化工、海洋工程等领域提供高性能合金材料，深受客户信赖。

## 三、核心功能

GH1131铁基合金具备以下核心功能：

（1）耐高温氧化能力：在900℃空气中连续暴露100小时后，氧化增重率小于0.5g/m²·h，表面形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止进一步氧化。

（2）抗特定介质腐蚀能力：在含硫、含钒的高温腐蚀环境中表现优异，抗热腐蚀性能优于普通奥氏体不锈钢。

（3）高强韧性：室温抗拉强度可达850MPa以上，屈服强度不低于550MPa，延伸率大于20%，同时具有较好的冲击韧性。

（4）良好焊接性能：可采用钨极氩弧焊、等离子焊、电子束焊等多种方法焊接，焊缝无裂纹倾向，焊接接头强度系数可达90%以上。

（5）组织稳定性：经700℃至800℃长期时效5000小时后，组织中的强化相（γ′相）分布均匀，无明显的有害相析出，力学性能保持稳定。

## 四、技术特点

GH1131合金的技术特点主要体现在以下方面：

**合金设计思路**：该合金采用铁基体系，通过添加约20%的铬形成抗氧化层，加入约3%的钼和约2%的钨进行固溶强化，同时添加约1.5%的铝和约1.2%的钛形成γ′相（Ni₃(Al,Ti)）进行沉淀强化。碳含量控制在0.08%以下，以降低碳化物对塑性的不利影响。

**冶炼工艺**：采用真空感应熔炼加电渣重熔的双联工艺。首先在真空感应炉中进行精炼，去除气体和有害杂质；随后通过电渣重熔进一步净化钢液，降低硫、磷含量至0.010%以下，并改善铸锭的凝固组织。

**热处理制度**：标准热处理工艺为：固溶处理温度1150℃±10℃，保温1小时，水冷；时效处理温度800℃±5℃，保温16小时，空冷。通过固溶处理使合金元素充分溶解，时效处理使γ′相均匀析出，获得最佳的强化效果。

**显微组织控制**：固溶态组织为奥氏体基体加少量TiN和MC型碳化物；时效后组织中析出细小弥散的γ′相，尺寸约20nm至50nm，体积分数约12%至15%。晶粒度控制在4级至6级，避免粗晶导致性能下降。

**无损检测及质量保证**：每批次产品均进行超声波探伤，检测灵敏度达到Φ1.2mm当量平底孔；表面采用液体渗透检测，确保无裂纹、折叠等缺陷。化学成分采用直读光谱仪和碳硫分析仪检测，力学性能在万能试验机上完成，所有检测数据录入质量追溯系统。

## 五、应用领域

GH1131铁基合金广泛应用于以下领域：

（1）航空发动机：用于制造燃烧室火焰筒、加力燃烧室壳体、导向叶片等高温部件，工作温度可达900℃。

（2）燃气轮机：用于制造透平叶片、喷嘴环、过渡段等热端部件，承受高温燃气冲刷和热应力。

（3）工业炉窑：用于制造炉辊、辐射管、热电偶保护管、热处理夹具等，在氧化性气氛中长期使用。

（4）石油化工：用于制造乙烯裂解炉管、转化炉管、高温反应器内构件等，抵抗高温氧化和介质腐蚀。

（5）汽车工业：用于制造涡轮增压器转子、排气歧管等，满足高温强度和抗氧化要求。

（6）核能领域：用于制造高温气冷堆中的支撑结构件、热交换器部件等，要求长期组织稳定性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳≤0.08；铬19.0~22.0；镍25.0~30.0；钼2.5~3.5；钨1.5~2.5；铝1.0~2.0；钛0.8~1.5；锰≤1.0；硅≤0.8；磷≤0.015；硫≤0.010；铁余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度≥850MPa；屈服强度≥550MPa；延伸率≥20%；断面收缩率≥30%；布氏硬度≤280HBW；冲击功≥40J。

**高温力学性能（800℃典型值）**：

抗拉强度≥350MPa；屈服强度≥250MPa；延伸率≥25%。

**物理性能（典型值，以实际产品质保书为准）**：

密度8.2g/cm³；熔点1370℃~1410℃；热导率（20℃）12.5W/(m·K)，（800℃）22.0W/(m·K)；电阻率（20℃）1.15μΩ·m；线膨胀系数（20℃~800℃）16.5×10⁻⁶/℃；弹性模量（20℃）195GPa。

**耐腐蚀/高温性能**：

高温氧化增重率（900℃×100h）≤0.5g/m²·h；高温持久强度（800℃/100h）≥120MPa；临界点蚀温度（CPT）≥50℃（按ASTM G48方法测试）。

**产品规格范围**：

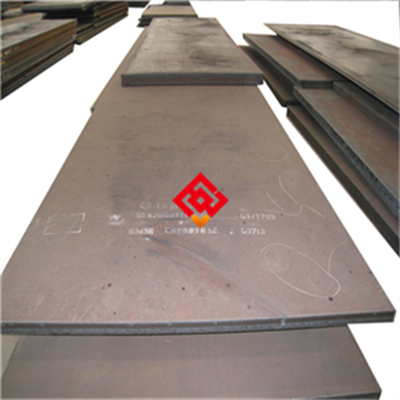

板材：厚度2mm~50mm，宽度≤2000mm，长度≤6000mm；

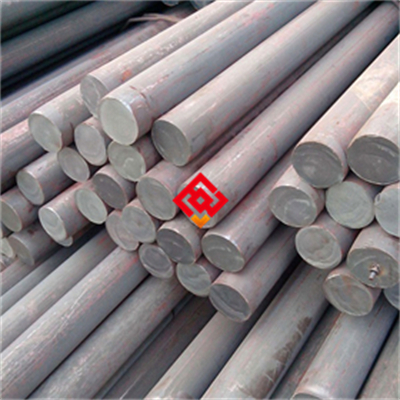

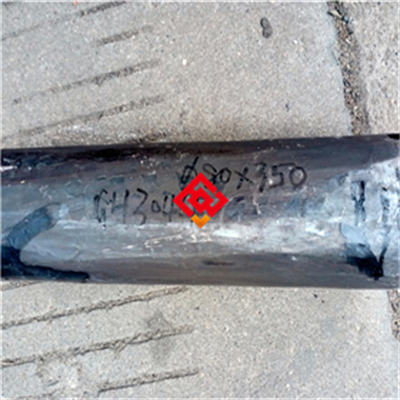

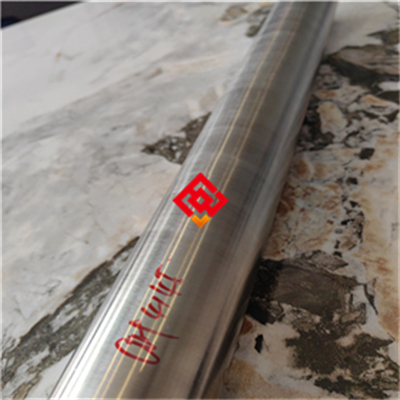

棒材：直径10mm~300mm，长度≤6000mm；

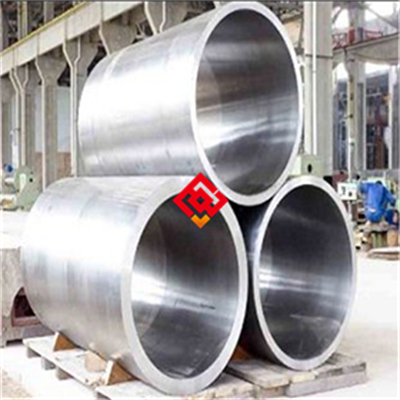

管材：外径10mm~325mm，壁厚1mm~30mm；

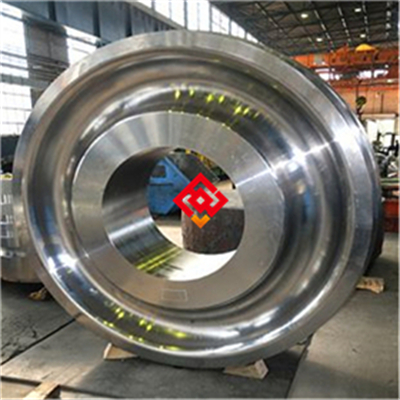

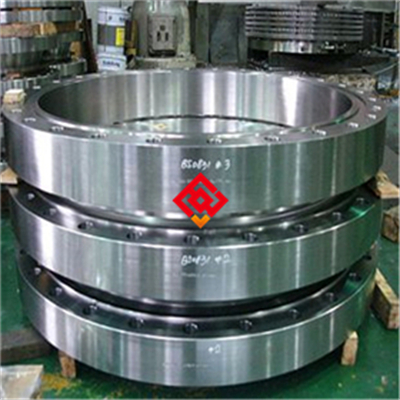

锻件：按图纸定制，单件重量≤2000kg；

丝材：直径0.5mm~8mm，成卷供应。

**交货状态**：

板材：固溶+酸洗或固溶+磨光；棒材：固溶+车光或固溶+磨光；管材：固溶+酸洗；锻件：固溶+时效。表面处理可根据客户要求提供。

**批次溯源码解读**：

编码规则：MJ-GH1131-年月-炉号-热处理批号-规格代码。例如：MJ-GH1131-202505-A123-8001-P20，其中“MJ”为上海墨钜缩写，“GH1131”为牌号，“202505”为生产年月，“A123”为炉号，“8001”为热处理批号，“P20”代表厚度20mm板材。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤报告及尺寸检验结果。

## 七、注意事项

使用GH1131合金时需注意以下事项：

（1）避免在550℃至650℃温度区间长期服役，该区间可能导致σ相（一种脆性金属间化合物）析出，降低材料塑性和韧性。

（2）禁止接触含氯离子浓度较高的介质（如海水、盐水），尤其在高温条件下，氯离子会破坏氧化膜导致点蚀和应力腐蚀开裂。

（3）焊接后若需要消除应力，必须进行完全退火处理（1100℃保温后缓冷），禁止仅进行局部加热或低温回火，否则可能产生热应力裂纹。

（4）冷加工后若变形量超过15%，必须进行中间退火（1150℃×30min水冷），否则继续加工会导致加工硬化严重、开裂风险增加。

（5）表面划伤或磕碰后的凹坑会破坏氧化膜的连续性，在高温服役时成为氧化优先扩展的起点，因此加工和搬运过程中必须保护表面质量。

（6）热处理时升温速率不宜过快，建议控制在200℃/h以内，防止因热应力导致工件变形或开裂。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围：-10℃至40℃；相对湿度上限：60%。材料应放置在干燥、通风的库房内，地面必须铺设木质或橡胶垫板，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品、重金属粉末、活性气体（如氯气、二氧化硫）等混存。

**包装规范**：

板材和棒材先用防锈纸包裹，再包裹塑料薄膜，内置干燥剂（硅胶包），最后装入木箱或编织袋。管材两端用塑料堵头封闭，外缠防锈膜和编织布。丝材缠绕在线轴上，密封于塑料袋中并放入干燥剂。所有包装外标注产品牌号、规格、炉号、净重及“防潮”“防压”标识。

**运输注意事项**：

运输过程中必须使用防雨篷布覆盖，严禁暴晒和雨淋。板材和棒材采用平放或立放并用木楔固定，防止滑动碰撞。吊装时使用尼龙吊带或专用吊具，禁止钢丝绳直接接触材料表面。单件重量超过500kg的锻件需使用专用吊架。明确禁止以下行为：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或翻滚包装件。

## 九、加工操作规范

**切割操作**：

推荐方法：厚度≤10mm时采用激光切割或等离子切割；厚度>10mm时采用带锯或水刀切割。等离子切割参数：电流200A~400A，切割速度500mm/min~1500mm/min，使用氩气+氢气混合气体。切割后必须用砂轮机打磨去除热影响区和氧化皮，打磨深度不小于1mm。禁止使用普通氧化铝砂轮片，应使用专用碳化硅或金刚石砂轮片。

**焊接操作**：

推荐焊接方法：钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号：同材质焊丝或ERNiCrMo-3焊丝。TIG焊接参数：焊接电流80A~180A，焊接速度100mm/min~200mm/min，层间温度≤100℃。保护气体：纯氩（纯度≥99.99%），流量10L/min~15L/min。焊后必须进行固溶处理（1150℃×1h水冷）以消除焊接应力和恢复组织性能。注意事项：焊接前必须清理坡口及两侧20mm范围内的油污、氧化皮；禁止在潮湿环境下施焊；禁止使用含硫、含氯的清洗剂。

**热处理操作**：

固溶处理：加热至1150℃±10℃，保温时间按工件有效厚度1min/mm计算，最短不少于30分钟，冷却方式为水淬。时效处理：加热至800℃±5℃，保温16小时，冷却方式为空冷。注意事项：固溶加热时必须控制升温速率≤200℃/h；禁止在炉内同时加热不同牌号的材料；水淬时水温应保持在20℃至40℃之间，工件入水后应快速摆动。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件材质应选用同级别或更高级别的合金（如GH1131或GH4169），避免使用普通不锈钢或碳钢连接件，防止电化学腐蚀。密封垫片应选用不含卤素的柔性石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯垫片。安装完成后，应对焊缝及热影响区进行酸洗钝化处理，使用专用酸洗膏（不含氯离子），处理后用去离子水冲洗干净并干燥。

**日常维护方法**：

清洁周期：根据使用环境，每3个月至6个月进行一次表面清洁。清洗剂类型：中性清洁剂或专用不锈钢清洁剂，禁止使用含盐酸、硫酸、氯离子的清洗剂。清洁后用软布擦干，必要时可涂抹防锈油（适用于低温存储）或进行钝化处理。对于高温服役部件，每次停机检修时应检查表面氧化膜是否完整，如有剥落应及时进行修复性氧化处理。

**常见故障及解决方法**：

（1）表面点蚀：表现为局部出现针孔状腐蚀坑。原因多为表面氯离子污染或氧化膜破损。处理方法：清除点蚀区域，用砂纸打磨至光亮，重新进行酸洗钝化处理，并加强清洁和防护措施。

（2）焊缝开裂：表现为焊缝或热影响区出现裂纹。原因可能是焊接参数不当、层间温度过高或焊后未及时热处理。处理方法：切除开裂区域，重新焊接并严格控制层间温度，焊后立即进行固溶处理。

（3）变形：表现为工件在服役过程中发生弯曲或扭曲。原因多为热应力分布不均或局部超温。处理方法：停机后自然冷却至室温，进行校直处理，必要时重新进行固溶处理消除应力。如变形严重无法修复，应更换新件。

## 十一、安全警示与应急处理

**高温操作安全**：

操作人员必须佩戴耐高温手套（耐温≥300℃）、防热辐射面罩和阻燃工作服。禁止用手直接触碰未冷却的工件，工件冷却至室温后方可进行后续操作。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为高温合金遇水可能发生剧烈氧化反应甚至爆炸。

**切割加工安全**：

操作人员必须佩戴防护面罩（遮光号≥10号，适用于等离子切割），切割区域应设置排烟系统，及时抽走金属烟尘和有害气体（如臭氧、氮氧化物）。切割火花飞溅区域应铺设防火毯，隔离易燃物品。禁止在密闭空间进行切割作业，如需进行，必须配备通风设备和氧气监测仪。

**产品损坏或腐蚀后的应急处理**：

一旦发现产品损坏或腐蚀泄漏（如用于承压部件时），应立即停机并隔离故障区域，切断介质源（如高温气体、腐蚀性液体）。操作人员必须穿戴防酸防碱手套、护目镜和防护服。泄漏的腐蚀性介质应使用中和剂（如碳酸氢钠溶液）进行中和，然后收集至专用容器中。废弃物应按照危险废物（HW类）进行分类，交由有资质的处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购GH1131铁基合金时，建议客户从以下方面进行综合考量：

（1）应用场景匹配度：确认实际使用温度范围是否在600℃至900℃之间，介质环境是否含硫、氯等腐蚀性成分，是否需要高焊接性能要求。

（2）关键性能参数：根据使用条件核对主要性能指标，如高温持久强度（800℃/100h≥120MPa）、抗氧化增重率（900℃≤0.5g/m²·h）等。对于需要高耐腐蚀性的场合，可要求提供临界点蚀温度（CPT）测试数据。

（3）认证要求：如用于船舶、海洋工程或压力容器等特定行业，需确认产品是否满足船级社认证（如DNV、BV、LR）、NACE MR0175标准或ISO 9001体系认证要求。

（4）备品备件比例：对于连续生产设备，建议按10%~15%的比例采购备品备件，以应对突发更换需求。

（5）质保书与第三方检测：建议客户在收货后核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能等关键指标。

## 十四、价格标准

GH1131铁基合金的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：

- 板材（厚度10mm~30mm）：约280元/公斤至450元/公斤；

- 棒材（直径50mm~150mm）：约320元/公斤至480元/公斤；

- 管材（外径50mm~200mm）：约400元/公斤至600元/公斤；

- 锻件（按图纸定制）：约500元/公斤至800元/公斤；

- 丝材（直径1mm~5mm）：约350元/公斤至550元/公斤。

批量折扣政策：单次采购≥5吨可享受5%至12%的折扣，具体折扣比例根据牌号和规格协商确定。小批量试样（≤50公斤）加价规则：通常上浮15%至20%。如需双认证（如原厂+第三方检测）、特殊热处理或定制加工，需另行计算附加费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。如因材料内在质量缺陷（如非金属夹杂物超标、成分偏析、热处理不当等）导致产品在使用过程中失效，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损探伤、尺寸检验等完整数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：接到客户技术咨询后，24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场，协助解决加工或使用中的技术问题。

**检测服务**：可根据客户要求安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（如化学成分、拉伸、硬度）费用由上海墨钜承担。特殊检测项目（如高温持久、腐蚀试验）费用双方协商。

**备品保障**：产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护需求得到满足。

**售后响应**：客户提出的质量问题，上海墨钜承诺2小时内回复，48小时内给出初步解决方案。如涉及紧急停机，优先安排加急处理。
