# GH1016 铁基高温合金 现货板材带材 可零切 冲压性优

## 一、产品概述与适用范围

GH1016是一种铁基高温合金，属于固溶强化型铁镍铬基合金，典型牌号为GH1016（对应中国标准GB/T 14992）。该合金在650℃至950℃温度范围内具有优良的抗氧化性能和足够的高温强度，同时具备良好的冷热加工塑性和焊接性能。其综合性能使其特别适用于制造航空发动机、燃气轮机及工业炉窑中需要承受高温氧化环境的结构件。

核心优势如下：

1. 优异的高温抗氧化能力：在900℃以下长期使用，氧化增重率低，表面形成致密氧化膜。

2. 良好的冲压成形性：室温下可进行复杂形状的冲压、拉伸和弯曲，适合板材带材零切加工。

3. 稳定的高温力学性能：在800℃时仍保持较高的抗拉强度和持久强度。

4. 良好的焊接工艺适应性：可采用氩弧焊、等离子焊等多种方法，焊缝力学性能与母材匹配。

5. 成本优势明显：相比镍基高温合金，铁基配方大幅降低原材料成本，适合批量应用。

该合金适用于工作温度不超过950℃的氧化性气氛环境，在还原性气氛或含硫介质中需谨慎评估。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、电渣重熔炉（ESR）及多辊精密轧机，严格执行ASTM、GB/T及GJB标准。全流程从熔炼、锻造、轧制到热处理均实现工艺参数可追溯，每批次产品附有原厂质保书。公司长期为航空航天、能源装备及精密制造行业提供高品质特殊钢及合金材料。

## 三、核心功能

1. **耐高温氧化功能**：GH1016在900℃以下氧化性气氛中，表面生成以Cr2O3为主的致密氧化膜，氧化速率低于0.1mm/年（典型值，以实际产品质保书为准），有效阻止基体进一步氧化。

2. **高温强度保持功能**：在800℃时，抗拉强度仍可达到250MPa以上（典型值），持久强度（100小时）不低于80MPa，满足高温结构件承载需求。

3. **冷冲压成形功能**：该合金在固溶状态下具有较低的屈服强度和较高的延伸率（室温延伸率典型值≥35%），适合进行冲压、拉伸、翻边等冷成形操作，板材带材可零切供应。

4. **焊接连接功能**：采用同质或镍基填充金属进行氩弧焊（TIG）时，焊缝无热裂纹倾向，焊接接头强度系数可达母材的90%以上，适用于复杂结构的组装。

5. **抗热疲劳功能**：在反复加热和冷却工况下，合金具有较低的热膨胀系数和良好的导热性，能有效减缓热应力积累，延长部件使用寿命。

## 四、技术特点

**合金设计思路**：GH1016以铁为基体，加入约20%的镍（Ni）以稳定奥氏体组织，约18%的铬（Cr）提供抗氧化和耐腐蚀能力，同时添加约2%的钼（Mo）和约1%的钨（W）进行固溶强化，提高高温强度。微量钛（Ti）和铝（Al）在热处理过程中形成少量弥散强化相，进一步提升性能。

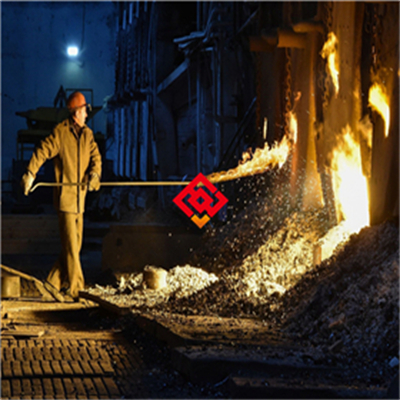

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM可有效脱除气体和挥发性杂质，ESR进一步净化钢液并改善凝固组织，确保合金纯净度和成分均匀性。

**热处理制度**：标准热处理为固溶处理，温度范围为1140℃至1180℃，保温时间根据截面尺寸确定（通常为每毫米1至2分钟），随后快速水冷或空冷。固溶后合金为单相奥氏体组织，无有害相析出。

**显微组织控制**：固溶处理后晶粒度控制在4至7级（ASTM标准），避免晶粒粗化导致性能下降。严格控制δ相和碳化物在晶界的析出量，确保塑性和韧性。

**无损检测及质量保证**：板材和带材逐张进行超声波探伤（UT）检测，按GB/T 2970或ASTM A578标准执行，确保内部无裂纹、夹杂等缺陷。表面进行液体渗透检测（PT），确保无表面缺陷。化学成分采用直读光谱仪和碳硫分析仪检测，力学性能按GB/T 228标准执行。

## 五、应用领域

1. **航空航天**：用于航空发动机燃烧室部件、加力燃烧室筒体、尾喷管及隔热屏等高温结构件。

2. **燃气轮机**：用于燃气轮机燃烧室衬套、过渡段、火焰稳定器及排气系统部件。

3. **工业炉窑**：用于热处理炉的马弗罐、炉底板、辐射管及热电偶保护管等耐热构件。

4. **汽车工业**：用于高性能涡轮增压器热端部件、排气歧管及废气再循环系统（EGR）管道。

5. **石油化工**：用于高温裂解炉管、转化炉管支撑件及催化剂再生装置内件。

6. **核电装备**：用于核电站中非核级高温风道、加热器壳体及支撑结构。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

碳（C）：≤0.08；硅（Si）：≤0.60；锰（Mn）：≤1.50；磷（P）：≤0.020；硫（S）：≤0.015；铬（Cr）：17.0~20.0；镍（Ni）：19.0~22.0；钼（Mo）：1.80~2.50；钨（W）：0.80~1.50；钛（Ti）：0.30~0.70；铝（Al）：0.20~0.60；铁（Fe）：余量。

**力学性能（室温，固溶态典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥650MPa；屈服强度（Rp0.2）：≥280MPa；延伸率（A）：≥35%；硬度：≤90HRB（约200HBW）。

**高温力学性能（800℃典型值）**：

抗拉强度（Rm）：≥250MPa；屈服强度（Rp0.2）：≥120MPa；持久强度（100小时）：≥80MPa。

**物理性能（典型值）**：

密度：8.0g/cm³；熔点：1370℃~1410℃；热导率（20℃）：14.5W/(m·K)；热导率（800℃）：25.0W/(m·K)；电阻率（20℃）：0.95μΩ·m；线膨胀系数（20℃~800℃）：16.5×10⁻⁶/℃；弹性模量（20℃）：200GPa。

**耐腐蚀/高温性能**：

抗氧化性：900℃×100小时氧化增重率≤0.05g/m²·h（典型值）；临界点蚀温度（CPT）：在3.5%NaCl溶液中≥40℃（典型值，仅供参考，非主要设计依据）。

**产品规格范围**：

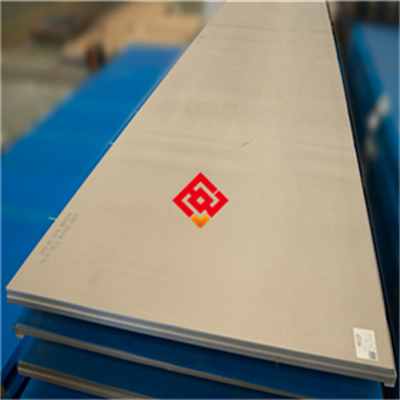

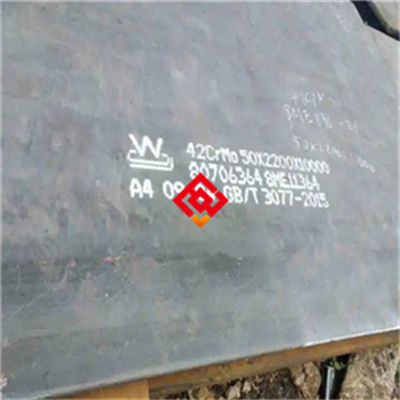

板材：厚度0.5mm~20mm，宽度600mm~1500mm，长度1000mm~6000mm；

带材：厚度0.1mm~3.0mm，宽度20mm~600mm，成卷供应；

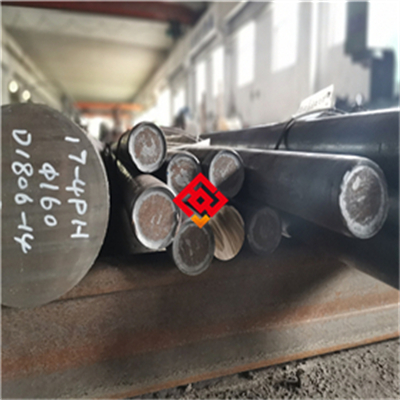

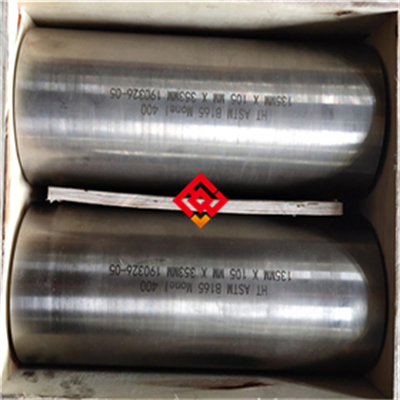

棒材：直径6mm~200mm，长度3000mm~6000mm；

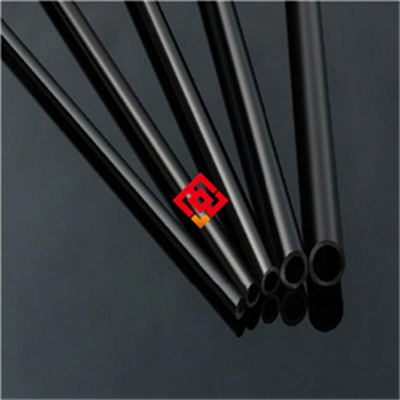

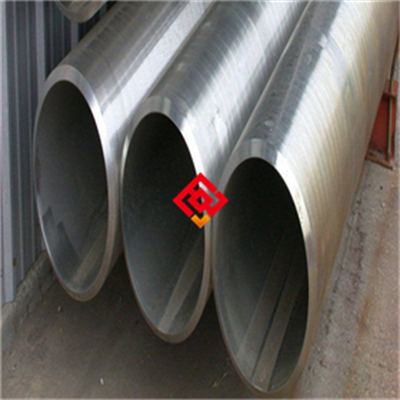

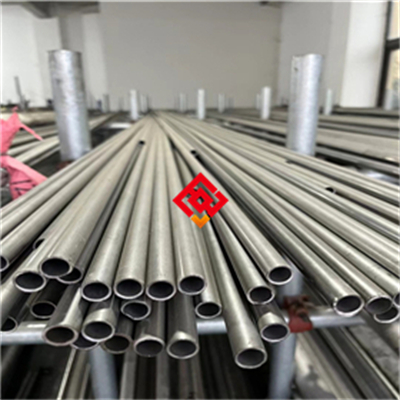

管材：外径6mm~219mm，壁厚0.5mm~15mm；

锻件：按客户图纸定制；

丝材：直径0.1mm~6.0mm。

**交货状态**：

板材/带材：固溶处理+酸洗表面或磨光表面；棒材：固溶处理+车光或磨光；管材：固溶处理+酸洗；丝材：冷拉或固溶状态。

**批次溯源码解读**：

编码规则示例：MJ-GH1016-202505-001-STA-01。其中“MJ”代表上海墨钜，“GH1016”为牌号，“202505”为生产年月，“001”为炉号，“STA”为固溶处理代码，“01”为规格代码。每批次产品随附原厂质保书，可通过编码向上海墨钜查询完整生产履历。

## 七、注意事项

1. **热处理敏感区间**：避免在600℃~850℃范围内长时间保温，该温度区间可能导致σ相或Laves相析出，降低塑性和韧性。若需在此温度区间使用，应进行专项评估。

2. **禁止接触介质**：该合金在含硫（S）、含氯（Cl）或含卤素的高温环境中易发生晶间腐蚀或加速氧化，应避免与含硫燃料燃烧产物、盐酸蒸汽等直接接触。

3. **焊接后处理要求**：若采用手工电弧焊或埋弧焊，焊后建议进行固溶处理以恢复组织均匀性。对于薄板TIG焊接，若焊后不进行热处理，应控制热输入量在0.5~1.5kJ/mm范围内。

4. **加工硬化倾向**：冷加工（冲压、弯曲）后材料会出现明显加工硬化，若需进一步深加工，应在中间进行退火处理（固溶温度下限短时保温），否则可能产生开裂。

5. **表面划伤风险**：板材和带材表面划伤会降低抗氧化性能，尤其在高温服役时，划伤处易成为氧化优先通道。搬运和加工过程中应使用软质夹具和垫层。

6. **应力腐蚀开裂**：在含氯离子且存在拉应力的湿环境中，该合金存在应力腐蚀开裂（SCC）风险。建议在服役前进行消除应力热处理，并控制环境氯离子浓度低于10ppm。

## 八、存储与运输指南

**存储环境要求**：

存储温度范围：-20℃至+40℃；相对湿度上限：60%。材料应放置在干燥、通风的库房内，地面铺设木质或橡胶垫板，距地面高度不低于200mm。禁止与酸、碱、盐类化学品、重金属粉末、含硫化合物等腐蚀性物质混存。

**包装规范**：

板材和带材：采用防锈纸包裹后，外层覆以聚乙烯塑料薄膜，内置干燥剂，装入木箱或钢带捆扎的编织袋。对于出口产品，增加真空包装密封。

**运输注意事项**：

运输过程中应使用防水篷布遮盖，防止雨淋和暴晒。材料应牢固固定在运输工具上，避免滑动和碰撞。吊装时使用尼龙吊带或带有软衬的钢丝绳，禁止钢丝绳直接接触材料表面。薄板带材应平放，禁止竖立堆放。

**明确标注禁止行为**：

禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷；禁止用金属工具直接敲击表面。

## 九、加工操作规范

**切割**：

推荐方法：等离子切割（电流80~200A，切割速度1~3m/min，使用氩气或氮气作为保护气体）；带锯切割（锯条齿距4~6TPI，切削速度20~40m/min，使用水基冷却液）；激光切割（功率2~6kW，切割速度1~5m/min，辅助气体为氮气或氧气）；水刀切割（压力350~400MPa，加砂切割）。切割后边缘应使用锉刀或砂轮机打磨光滑，去除熔渣和热影响区微裂纹。禁止使用普通碳钢砂轮片，应使用不锈钢专用砂轮片（氧化铝或碳化硅基）。

**焊接（适用于厚度≥1.5mm板材）**：

推荐方法：钨极氩弧焊（TIG），填充金属选用同材质焊丝或ERNiCr-3镍基焊丝。焊接参数：电流80~150A（直流正接），电压10~15V，焊接速度100~200mm/min。层间温度控制在100℃以下。保护气体：纯度≥99.99%的氩气，流量8~15L/min。焊后可不进行热处理，但若需消除应力，可在800℃~850℃保温1~2小时后空冷。

注意事项：焊接前清除坡口两侧各20mm范围内的油污和氧化皮。禁止使用含硫或含氯的清洗剂。

禁止：禁止在潮湿环境下施焊；禁止使用过大的热输入量（超过2.0kJ/mm），否则易产生热裂纹。

**热处理**：

固溶处理：加热温度1150℃±10℃，保温时间按截面厚度每毫米1.5分钟计算（最低不少于10分钟），冷却方式为水淬或快速空冷。

时效处理：一般不进行时效处理，若需提升强度，可在700℃~750℃保温8~16小时后空冷，但会降低延伸率。

注意事项：加热时应防止氧化，可在保护气氛或真空炉中进行。禁止在氧化性气氛中长时间加热。

禁止：禁止在固溶温度以下长时间保温；禁止炉冷至室温，否则会导致碳化物析出。

**详细操作示意图及参数表请向上海墨钜索取说明书。**

## 十、安装与维护建议

**安装要点**：

连接件材质：推荐使用同材质GH1016或更高级别的镍基合金（如GH3030、Inconel 600）螺栓和螺母，避免使用碳钢或普通不锈钢，防止高温下接触腐蚀。密封垫片选型：避免使用含卤素（氟、氯、溴）的垫片，推荐使用无石棉垫片或膨胀石墨垫片。安装完成后，若表面有油污或指纹，应使用中性清洗剂（pH值6~8）清洗，必要时进行酸洗钝化处理（酸洗液：10%硝酸+2%氢氟酸，温度50℃~60℃，浸泡15~30分钟），钝化后用去离子水冲洗干净。

**日常维护方法**：

清洁周期：根据服役环境，建议每3~6个月进行一次表面清洁。清洗剂类型：使用中性不含氯的清洗剂（如家用中性清洁剂），禁用含盐酸、次氯酸钠或含氯溶剂的清洗剂。清洁后用软布擦干。防锈/防氧化处理：长期停用或存储时，表面可涂覆防锈油或气相防锈纸。

**常见故障及解决方法**：

1. **表面点蚀**：可能由环境中氯离子浓度过高引起。解决方法：降低环境氯离子浓度至10ppm以下；对点蚀区域进行打磨去除后重新钝化；严重时更换部件。

2. **焊缝开裂**：可能由焊接热输入过大或填充金属不匹配引起。解决方法：检查焊接参数，控制热输入；改用镍基焊丝；对开裂区域打磨后重新焊接，焊后进行消除应力热处理。

3. **变形**：高温服役后部件变形，可能由应力释放或超温引起。解决方法：检查服役温度是否超过设计值；对变形部件进行校直后重新固溶处理；必要时增加支撑结构。

## 十一、安全警示与应急处理

**高温操作安全**：

进行热处理或焊接高温作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止用手直接触碰未冷却工件，工件冷却至室温前应设置警示标识。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水炸裂或引发蒸汽爆炸。

**切割加工安全**：

使用等离子或激光切割时，操作人员必须佩戴防护面罩（等离子切割遮光号≥8，激光切割遮光号≥10），并开启排烟系统，防止金属烟尘吸入。切割区域周围应设置防火隔离帘，防止火花引燃可燃物。

**产品损坏或腐蚀后的应急处理**：

1. 若发现产品出现裂纹或泄漏（如用于高温管道），应立即停机隔离，切断介质源（燃料、气体或液体），并疏散周边人员。

2. 操作人员应佩戴防酸碱手套、护目镜及防护服，避免接触泄漏介质。

3. 若介质为酸性或碱性，应使用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）进行中和处理，然后收集废弃物。

4. 废弃物（如腐蚀后的金属碎片、中和后的废液）应分类收集，按国家危险废物名录（HW类，如HW17表面处理废物或HW49其他废物）要求，交由有资质的处置单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：请确认使用温度范围是否在GH1016的适用区间（650℃~950℃）内，若超过950℃或存在还原性气氛，建议考虑镍基高温合金（如GH3030、GH3128）。

2. **关键性能参数**：关注PREN值（耐点蚀当量，GH1016的PREN值约为22~24，典型值），若对耐腐蚀有更高要求可选用更高牌号；高温持久强度需与设计寿命匹配；冲压成形需确认延伸率是否满足模具要求。

3. **认证要求**：若用于航空航天或核电领域，需确认是否要求GJB或ASME认证；出口产品需确认是否满足NACE MR0175或船级社（如DNV、ABS）认证。

4. **备品备件比例**：建议初次采购时预留10%~15%的备品，用于替换维护或试样加工。

5. **质量验证**：建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能及无损检测结果。

## 十四、价格标准

GH1016产品价格根据型号、牌号、规格尺寸、采购数量及附加技术要求浮动。参考价格区间如下（以人民币计）：

- 板材/带材（厚度0.5mm~3mm）：85~120元/公斤；

- 板材（厚度3mm~20mm）：75~110元/公斤；

- 棒材（直径6mm~50mm）：90~130元/公斤；

- 管材：根据规格单独报价，通常上浮20%~30%；

- 锻件：根据图纸和重量单独报价。

批量折扣政策：单次采购量≥5吨，可享受5%~12%折扣；≥10吨，折扣幅度可达8%~15%。小批量试样（单次≤50公斤）加价15%~20%。附加技术要求如双认证（GJB+ASME）、第三方检测（SGS或BV）及定制热处理，将产生额外费用，具体金额请咨询。

**提示**：以上价格为参考区间，实际报价受市场行情、订单交期及技术复杂度影响。请直接联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、分层等）导致失效的，上海墨钜承诺免费更换同规格产品或全额退款，不包含因加工不当或使用不当造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、无损检测结果及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户可通过电话或邮件获得24小时内远程技术指导。如需现场服务（如焊接工艺评定、加工问题诊断），上海墨钜承诺在48小时内安排工程师抵达现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能复验，常规检测项目（化学成分、拉伸、硬度、探伤）费用由上海墨钜承担。非常规项目（如高温持久、蠕变、腐蚀试验）费用由客户承担。

**备品保障**：该产品停产后五年内，上海墨钜仍可提供同质替代材料或根据客户要求进行定制加工，确保备件供应不中断。

**售后响应**：质量问题反馈后2小时内回复确认，48小时内出具初步解决方案报告。重大问题由技术总监牵头成立专项小组，72小时内完成原因分析并制定纠正措施。
