Alloy690 低钴耐应力腐蚀 厂家直供 核电站专用 提供核电认证

# Alloy690 低钴耐应力腐蚀 厂家直供 核电站专用 提供核电认证

## 一、产品概述与适用范围

Alloy690（UNS N06690）属于镍基合金大类，是一种专为极端腐蚀环境设计的低钴型镍铬铁合金。该牌号是在Inconel 600基础上通过提高铬含量（约30%）并严格控制钴、硼等杂质元素而开发的升级材料，核心特性在于对高温高压水环境下的应力腐蚀开裂（SCC）具有极强抵抗力。产品适用温度范围为-196℃至1150℃，在核电站一回路主冷却剂环境（含硼酸、氢氧化锂、溶解氢）中表现优异。核心优势包括：1）超低钴含量（≤0.02%），满足核电站堆芯材料对活化产物控制的严苛要求；2）极高的抗应力腐蚀开裂能力，特别是在含氯离子和高温水环境中；3）良好的焊接性与冷热加工性能，可制造复杂结构件；4）优异的高温抗氧化性，在1000℃以下长期使用氧化增重率极低；5）通过核电认证（ASME NQA-1、RCC-M），适用于核安全级设备。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有从真空感应熔炼（VIM）到电渣重熔（ESR）的全流程特种冶炼能力，以及精密锻造、热轧、冷拉、热处理等完整加工产线。Alloy690产品严格遵循ASTM B166、B167、B168标准以及RCC-M M4101核级材料规范，全工艺批次可追溯，每件产品均附带原厂质保书。公司已通过ISO 9001质量管理体系认证，并可配合用户完成第三方核电认证审核。

## 三、核心功能

1. **抗应力腐蚀开裂（SCC）**：在含氯离子高温水环境中，Alloy690的SCC裂纹扩展速率低于0.1mm/1000h（典型值），远优于304不锈钢和Inconel 600。其高铬含量（28-31%）在晶界形成稳定的富铬氧化膜，有效阻止裂纹萌生。

2. **低活化特性**：钴含量严格控制在0.02%以下，远低于常规镍基合金（通常含钴0.1-0.5%）。在核反应堆中子辐照下，低钴可显著减少放射性同位素Co-60的生成，降低退役处理成本。

3. **高温抗氧化与抗腐蚀**：在1000℃空气中，氧化增重率≤0.05mg/cm²·h（典型值）。在硝酸、磷酸、有机酸及碱性溶液中均表现出良好耐蚀性，在沸腾65%硝酸中的腐蚀速率≤0.1mm/年。

4. **良好的加工适应性**：室温抗拉强度≥585MPa，延伸率≥30%，兼具强度与塑性。可进行冷弯、深冲、旋压等冷加工，也可进行锻造、热轧等热加工，热加工温度范围1050-1180℃。

5. **焊接性能优异**：可采用TIG、MIG、手工电弧焊等方法焊接，推荐使用ERNiCrFe-7（AWS A5.14）或同材质填充金属。焊后无需强制热处理，抗热裂纹敏感性低。

## 四、技术特点

**合金设计思路**：Alloy690的核心设计思想是“高铬低钴”。铬含量提高至28-31%，远高于Inconel 600的14-17%，使得在高温水中形成连续、致密的Cr₂O₃钝化膜，同时抑制铬的贫化区形成。镍含量控制在平衡基体奥氏体稳定性的前提下，保持约58%以上。超低钴（≤0.02%）和低硼（≤0.001%）是为了满足核级材料对活化产物和晶界脆化的控制要求。同时添加少量铝（≤0.4%）和钛（≤0.4%）用于脱氧和细化晶粒。

**冶炼工艺**：采用“真空感应熔炼（VIM）+电渣重熔（ESR）”双联工艺。VIM阶段完成合金化、脱氧、除气，ESR阶段进一步去除硫、氧、非金属夹杂物，并控制凝固组织。对于核级要求更高的产品，可追加真空自耗重熔（VAR）以进一步降低气体含量和偏析。炉号可追溯至每根电极批号。

**热处理制度**：标准供货状态为固溶处理（退火态）。固溶温度1080-1120℃，保温时间根据截面厚度（每25mm厚度保温30分钟），然后快速水淬或空冷（薄板）。对于特殊要求（如提高抗晶间腐蚀能力），可进行稳定化处理：900-950℃保温2-4小时后空冷。禁止在600-900℃区间长时间保温，否则可能析出有害的富铬碳化物（Cr₂₃C₆），降低耐蚀性。

**显微组织控制**：固溶态组织为单一奥氏体，晶粒度控制在ASTM 4-7级（典型值）。晶界无连续碳化物析出，无δ相、σ相等有害相。通过控制固溶温度和冷却速度，确保铬元素均匀分布在基体和晶界附近。每批次进行金相检验，确认无裂纹、夹杂物超标、晶界贫铬等缺陷。

**无损检测及质量保证**：所有核级产品100%进行超声波探伤（UT），按ASTM E213或RCC-M MC 5000标准执行，灵敏度满足φ0.8mm平底孔当量。管材另加涡流探伤（ET）。表面进行液体渗透检测（PT）以排除开口缺陷。化学成分采用直读光谱仪（OES）和电感耦合等离子体发射光谱仪（ICP-OES）分析，气体含量（O、N、H）使用惰性气体熔融法检测。力学性能试验按ASTM E8/E8M执行。每件产品均配有唯一批号，可查询全部生产及检验记录。

## 五、应用领域

- **核电站一回路系统**：蒸汽发生器传热管、管板、支撑板、稳压器电加热元件套管。在高温高压含硼水中，Alloy690替换Inconel 600后，应力腐蚀裂纹发生率降低90%以上。

- **核燃料后处理设施**：溶解器、萃取器、蒸发器，在沸腾硝酸及氧化性介质中耐蚀性优异。

- **化工与石化行业**：醋酸、磷酸、烧碱等装置的换热器、反应釜、管道，在含氯离子环境中替代不锈钢。

- **海洋工程与海水淡化**：海水冷却系统、热交换器，抗点蚀和缝隙腐蚀性能优于316L。

- **航空航天**：发动机燃烧室部件、尾喷管，利用其高温抗氧化性。

- **环保与脱硫**：燃煤电厂湿法脱硫装置（FGD）的烟囱内衬、吸收塔浆液管道。

## 六、产品详细参数

**化学成分（wt%）**：

镍(Ni)：余量（≥58.0）；铬(Cr)：28.0-31.0；铁(Fe)：7.0-11.0；碳(C)：≤0.05；锰(Mn)：≤0.50；硅(Si)：≤0.50；硫(S)：≤0.015；磷(P)：≤0.015；铜(Cu)：≤0.50；铝(Al)：≤0.40；钛(Ti)：≤0.40；钴(Co)：≤0.02；硼(B)：≤0.001；氮(N)：≤0.05。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度(Rm)：≥585 MPa；屈服强度(Rp0.2)：≥240 MPa；延伸率(A)：≥30%；硬度：≤200 HBW；冲击功(KV)：≥100 J（-196℃）。

**高温力学性能（300℃典型值）**：抗拉强度(Rm)：≥520 MPa；屈服强度(Rp0.2)：≥190 MPa。

**物理性能（典型值）**：

密度：8.19 g/cm³；熔点：1343-1377℃；热导率（20℃）：12.5 W/(m·K)；（500℃）：18.0 W/(m·K)；电阻率（20℃）：1.15 μΩ·m；线膨胀系数（20-100℃）：13.5×10⁻⁶/℃；（20-500℃）：14.8×10⁻⁶/℃；弹性模量（20℃）：211 GPa。

**耐腐蚀/高温性能**：

临界点蚀温度（CPT）：≥85℃（在1M NaCl溶液中，典型值）；缝隙腐蚀温度（CCT）：≥60℃。高温氧化增重率：1000℃×100h，≤0.05 mg/cm²·h。高温持久强度：900℃/1000h持久强度≥20 MPa（典型值）。应力腐蚀开裂（SCC）阈值应力：在288℃含8ppm溶解氧水中，≥90%屈服强度（典型值）。

**产品规格范围**：

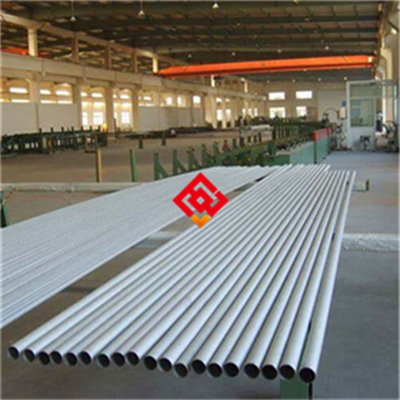

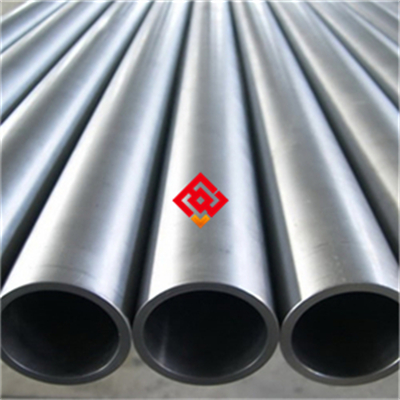

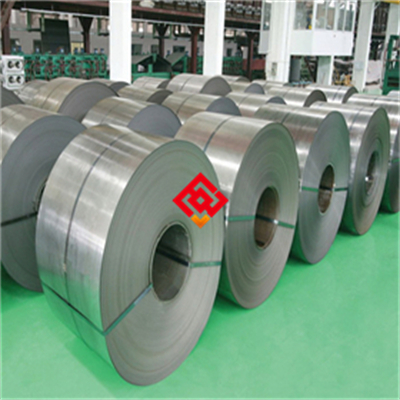

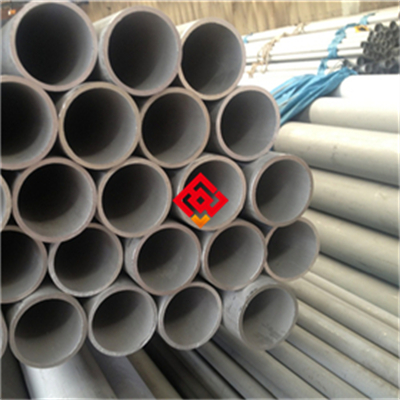

板材：厚度0.5-50mm，宽度≤2500mm，长度≤6000mm；棒材：直径5-350mm，长度≤6000mm；管材（无缝）：外径6-219mm，壁厚0.5-20mm；锻件：根据图纸定制（单重≤5吨）；丝材：直径0.5-5mm，以盘卷或直条供货。

**交货状态**：

标准为固溶退火态（A态）。表面处理：板材可提供酸洗、磨光、或精密研磨；棒材可提供黑皮、车光、磨光；管材可提供酸洗、抛光或光亮退火。特殊要求可协商提供时效态或稳定化处理态。

**批次溯源码解读**：

批号编制规则：MJ-690-年份（后两位）-月份-炉号（四位数字）-热处理批号（两位字母）-规格代码（如PL25表示板厚25mm）。例如：MJ-690-24-06-1234-HB-PL25。用户可凭批号向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、无损检测报告、尺寸检验报告、热处理曲线及炉批号关联记录。

## 七、注意事项

1. **避免在敏化温度区间停留**：Alloy690在600-900℃区间长时间保温（如焊接热影响区反复加热）会导致晶界析出富铬碳化物，形成铬贫化区，降低抗晶间腐蚀能力。焊接时控制层间温度≤150℃，焊后快速冷却。

2. **禁止与含铅、锌、铜等低熔点金属接触**：在高温（≥800℃）下，铅、锌、铜、锡、锑等杂质会沿晶界渗透，引发脆化开裂。加热前必须清除表面油污、记号笔痕迹、铜垫板印记等。

3. **冷加工后需进行中间退火**：冷变形量超过15%后，应进行中间退火（1080℃×30min水淬）以消除加工硬化，防止后续加工开裂。禁止在未退火状态下进行大变形量冷弯或深冲。

4. **焊接后注意铁素体控制**：虽然Alloy690为全奥氏体组织，但使用不当的填充金属或过高的热输入可能产生少量铁素体，在高温服役中转变为σ相（脆性相）。推荐使用ERNiCrFe-7填充丝，并控制热输入≤1.5kJ/mm。

5. **表面划伤与污染风险**：Alloy690表面钝化膜一旦被划伤或污染（如铁离子污染），在腐蚀环境中可能引发局部点蚀。加工和搬运时禁止使用碳钢工具或钢丝刷，推荐使用不锈钢或铜合金工具。安装后建议进行酸洗钝化处理。

## 八、存储与运输指南

**存储环境要求**：应存放于干燥、通风、无腐蚀性气体的室内仓库。温度范围：-10℃至40℃；相对湿度上限：70%。地面应铺设木托盘或橡胶垫，禁止直接接触水泥地面或金属地面。禁止与酸、碱、盐类化学品、重金属粉末、腐蚀性气体（如Cl₂、SO₂）混存。

**包装规范**：板材采用塑料薄膜缠绕密封，内加干燥剂（硅胶），外层用木箱或钢带加固。管材端部加塑料保护帽，整体缠绕防锈纸后装入编织袋或木箱。棒材涂防锈油后包裹防锈纸，再用塑料布包裹。所有包装外贴标签，注明牌号、规格、批号、数量、生产日期。

**运输注意事项**：运输过程中必须固定牢固，防止滑动碰撞。使用防雨布遮盖，禁止暴晒和雨淋。吊装时使用吊带或尼龙绳，禁止使用钢丝绳直接接触产品表面，防止压痕和划伤。严禁抛掷、踩踏、重压包装件。零散小件应装入专用料箱运输。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏抛掷；禁止使用碳钢吊具直接接触产品；禁止在包装未拆除前用尖锐物体划破包装。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤25mm时采用等离子切割（电流150-300A，切割速度500-1500mm/min）；厚度≤10mm可采用激光切割（功率2-5kW）；厚度＞25mm推荐带锯切割（锯条齿距6-10mm，线速度15-25m/min）。切割后必须用不锈钢专用砂轮片打磨热影响区（去除0.5-1mm），消除氧化皮和微裂纹。禁止使用普通碳钢砂轮片（可能引入铁污染）。切割面粗糙度Ra≤6.3μm。

**焊接（推荐TIG焊）**：

焊接方法：钨极氩弧焊（TIG），推荐使用直流正接（DCEN）。填充金属：ERNiCrFe-7（AWS A5.14），直径1.6-2.4mm。焊接电流：80-200A（根据板厚）；焊接电压：10-15V；焊接速度：100-200mm/min。层间温度：≤150℃。保护气体：99.99%氩气，流量10-15L/min。背面保护气体：氩气，流量5-10L/min。焊后处理：无需强制热处理，但建议进行酸洗钝化（20%HNO₃+3%HF，50℃×30min）。注意事项：焊前清除油污、水分；禁止使用含硅或含硫的焊丝；禁止在风速＞2m/s环境下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶处理：温度1080-1120℃，保温时间按厚度计算（每25mm保温30分钟），冷却方式为水淬（薄板可空冷）。时效处理（如需提高强度）：700-750℃×4-8h，空冷。稳定化处理（提高抗晶间腐蚀）：900-950℃×2-4h，空冷。注意事项：加热炉气氛应为中性或微氧化性，禁止使用还原性气氛（可能渗碳）。冷却时工件应完全浸入水中，禁止部分浸入。禁止在600-900℃区间缓慢冷却。

## 十、安装与维护建议

**安装要点**：连接件（螺栓、法兰）推荐使用同材质Alloy690或更高级别的镍基合金（如Alloy 625），避免使用碳钢或不锈钢连接件（电偶腐蚀风险）。密封垫片应选用不含卤素（Cl、F）的材料，如膨胀聚四氟乙烯（ePTFE）或柔性石墨，禁止使用含氯橡胶垫片。安装完成后，对焊缝和热影响区进行酸洗钝化处理（20%HNO₃+3%HF，50℃×30min），并用去离子水冲洗干净。管道系统安装后建议进行水压试验（压力为设计压力的1.5倍，水温≥15℃），试验后及时排水干燥。

**日常维护方法**：清洁周期：根据介质腐蚀性，每3-6个月检查一次。清洗剂：使用中性清洗剂（pH6-8）或不含氯的碱性清洗剂（如2%NaOH溶液），禁止使用含氯、含氟的清洗剂（如次氯酸钠、盐酸）。清洗后用去离子水或软化水冲洗，并用压缩空气吹干。对于高温服役部件，定期检查氧化皮厚度和表面颜色变化（正常为深灰色，若出现红褐色可能为过热或渗碳）。

**常见故障及解决方法**：

1. **表面点蚀**：原因多为表面铁离子污染或氯离子局部浓缩。处理方法：用不锈钢专用磨头打磨至露出金属光泽，然后进行酸洗钝化。若点蚀深度超过壁厚10%，需更换部件。

2. **焊缝开裂**：多为热裂纹或应力腐蚀裂纹。处理措施：先进行液体渗透检测确认裂纹范围，用不锈钢砂轮片彻底清除裂纹（延伸至母材2mm），重新焊接并控制层间温度≤150℃，焊后进行消除应力处理（900℃×2h空冷）。

3. **变形**：主要发生在薄壁管或大尺寸板材上。处理措施：对变形部位进行局部加热（800-900℃）后用木锤或铜锤校形，然后重新固溶处理。禁止冷校形（可能引入残余应力）。若变形量超过设计允许值，建议更换。

## 十一、安全警示与应急处理

**高温操作安全**：在热处理、锻造、焊接等高温操作中，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（可防红外辐射）、阻燃工作服和防烫护腿。禁止触碰未冷却工件（表面温度可能超过800℃），工件冷却至室温前必须悬挂“高温”警示牌。现场灭火器必须为干粉型或二氧化碳型，严禁使用水灭火（水遇高温工件可能产生蒸汽爆炸或引起触电）。

**切割加工安全**：进行等离子切割或激光切割时，操作人员必须佩戴遮光号≥10的防护面罩，防止弧光伤害。车间必须安装排烟系统（抽气量≥2000m³/h），及时排出金属烟尘和臭氧。切割区域周围设置火花隔离帘，禁止易燃物（如油布、纸张）靠近。切割后工件边缘锋利，搬运时必须戴防割手套。

**产品损坏或腐蚀后的应急处理**：

1. **停机隔离**：发现产品泄漏或严重腐蚀时，立即停止设备运行，关闭上下游阀门，隔离故障区域。

2. **切断介质源**：关闭介质输送泵或阀门，并用堵板封堵。若介质为高温高压水，需先降压降温至安全水平。

3. **人员防护**：处理人员必须穿戴防酸/防碱防护服、防护手套、防护面罩和防化靴。若介质为放射性液体（核电站环境），还需穿戴辐射防护服，并遵守核安全规程。

4. **泄漏介质处理**：对于酸碱性介质，使用中和剂（如碳酸氢钠中和酸，柠檬酸中和碱）处理后收集。对于含放射性介质，使用专用吸附棉收集，并按照核废料处理规程处置。

5. **废弃物分类与处置**：受损的Alloy690部件属于特殊合金废料，应分类收集并标注牌号，可回收再熔炼。沾染腐蚀性介质的废弃物属于HW类（危险废物），必须交由有资质的危废处理单位处置，严禁随意丢弃或混入生活垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括但不限于：完整焊接工艺评定报告（WPS/PQR）、热处理工艺卡、加工操作视频指导、核级材料认证文件范本等。

## 十三、购买建议

在选择Alloy690产品时，建议从以下维度进行评估：

1. **应用场景匹配度**：确认产品是否用于核电站一回路、化工耐硝酸环境或高温氧化环境。不同场景对钴含量、晶粒度、杂质元素要求不同，需确认是否需符合RCC-M、ASME NQA-1等核级标准。

2. **关键性能参数**：重点关注PREN值（耐点蚀当量，Alloy690典型PREN≥45）、钴含量（≤0.02%）、晶粒度（ASTM 4-7级）、高温持久强度（900℃/1000h≥20MPa）。这些参数直接影响产品在目标环境中的寿命。

3. **认证要求**：若用于核电站，必须要求供应商提供核电认证证书（如ASME NQA-1、RCC-M M4101）及完整的质量文件。用于化工或海洋工程时，可要求提供NACE MR0175/ISO 15156认证（抗硫化物应力腐蚀）。

4. **备品备件比例**：建议首次采购时预留10-15%的备品备件（如法兰、弯头、短管），以便在检修时快速更换。对于关键部件（如蒸汽发生器传热管），建议采购同批次产品以保证性能一致性。

5. **验证要求**：建议核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能、无损检测结果。对于核级产品，第三方检测报告应包含晶间腐蚀试验（ASTM A262 Practice C或E）和应力腐蚀试验（如CERT试验）。

## 十四、价格标准

Alloy690产品价格受牌号、规格尺寸、采购数量及附加技术要求影响，参考价格区间如下（不含税，人民币）：

- 板材（厚度3-10mm）：约350-480元/公斤

- 棒材（直径20-100mm）：约320-420元/公斤

- 管材（无缝，外径25-89mm）：约480-650元/公斤

- 锻件（按图定制）：约400-550元/公斤

- 丝材（直径1-3mm）：约550-750元/公斤

**批量折扣政策**：采购量≥1吨享3-5%折扣；≥5吨享5-12%折扣；≥10吨享10-15%折扣。小批量试样（≤50公斤）加价15-20%。附加服务费用：核电认证文件（如RCC-M M4101）加收5-10%；第三方检测（SGS/BV）加收3-8%；定制热处理（如稳定化处理）加收2-5%。具体报价请提供详细规格、数量及技术要求，联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、非金属夹杂物超标、内部裂纹等）导致产品在正常使用条件下失效的，上海墨钜将免费更换同规格产品或全额退款。质保期内不承担因用户加工不当、选型错误、超工况使用等造成的损失。

**技术资料**：随货提供中英文质保书，内容包含：化学成分分析报告（含各元素含量）、力学性能试验报告（室温+高温）、无损检测报告（UT/ET/PT）、尺寸检验报告、热处理曲线图、炉批号关联表。同时提供产品说明书（含加工规范）、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到技术咨询后24小时内提供远程指导（电话或视频）。如需现场技术支持，48小时内安排工程师抵达用户现场。支持内容包括：焊接工艺评定、热处理方案制定、失效分析、加工问题诊断等。

**检测服务**：可安排SGS、BV等第三方检测机构进行见证检测或复验。常规检测项目（化学成分、力学性能、硬度、晶粒度）费用由上海墨钜承担。特殊检测项目（如应力腐蚀试验、高温持久试验、核级认证审核）费用由双方协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务。对于核电站等长期运行项目，可签订长期供货协议，保障备件供应。

**售后响应**：质量相关问题2小时内回复，48小时内出具初步处理方案。紧急情况（如核电站停机待料）可启动绿色通道，加急生产或调拨库存。
