# 6J40 精密电阻合金 替代进口 镍铬铝 仪器用 价格优惠

## 一、产品概述与适用范围

6J40精密电阻合金属于镍铬铝系精密电阻合金大类，典型牌号为6J40（亦称NiCrAl合金）。该合金具有高电阻率、低电阻温度系数、良好的抗氧化性和耐腐蚀性，是制造精密电阻元件、标准电阻器、仪器仪表用电阻元件的理想材料。产品使用温度范围为-55℃至+300℃，在该温度区间内电阻值稳定，温度系数低至±20×10⁻⁶/℃以内。核心优势包括：1. 电阻率高，可达1.33μΩ·m以上，可大幅减小元件体积；2. 电阻温度系数极低，在宽温区内保持线性稳定；3. 对铜热电势小，适合直流精密测量；4. 耐氧化、耐腐蚀，长期使用性能衰减小；5. 可替代进口同类产品，性价比优异。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、精密冷拉丝材生产线及全自动电阻测试系统，严格执行ASTM B267及GB/T 6145标准，全流程工艺可追溯。每批次产品均经过化学成分分析、电阻率测试、温度系数标定及稳定性老化处理，确保性能一致性与可靠性。

## 三、核心功能

1. **高电阻率功能**：6J40合金的电阻率典型值≥1.33μΩ·m（20℃），较普通铜镍合金高约30%，适用于小型化、轻量化精密电阻元件设计。

2. **低电阻温度系数功能**：在-55℃至+300℃范围内，平均电阻温度系数≤±20×10⁻⁶/℃，可满足精密仪器对温度漂移的严苛要求。

3. **低对铜热电势功能**：对铜热电势≤2μV/℃，适用于直流测量电路，有效抑制热电效应引起的测量误差。

4. **抗氧化与耐腐蚀功能**：在300℃以下空气环境中长期使用，表面形成致密氧化膜，电阻值变化率≤0.5%/年；对潮湿、盐雾及弱酸弱碱环境具有良好的耐蚀性。

5. **加工与成型功能**：合金具有良好的冷加工塑性，可拉制成φ0.02mm~φ8.0mm的细丝或轧制成箔材，便于绕制电阻元件或蚀刻电阻图案。

## 四、技术特点

**合金设计思路**：6J40合金通过添加铝（Al）元素，在镍铬基体中形成稳定的氧化铝（Al₂O₃）保护膜，显著提高抗氧化性和电阻稳定性；同时优化镍铬比例，使电阻温度系数趋于零值。关键合金元素包括：镍（Ni）提供基体韧性和耐蚀性，铬（Cr）提高抗氧化性和电阻率，铝（Al）稳定氧化膜并降低温度系数，铜（Cu）微调电阻率及加工性。

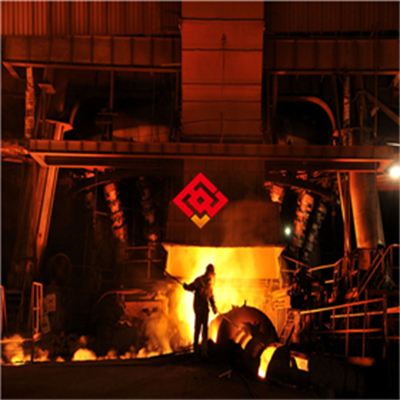

**冶炼工艺**：采用真空感应熔炼（VIM）工艺，严格控制杂质元素含量（如碳、硫、磷、硅等），确保合金纯净度。随后进行电渣重熔（ESR）进一步提纯，消除非金属夹杂物，提高丝材拉拔性能。冶炼全过程在惰性气体保护下进行，防止合金元素氧化烧损。

**热处理制度**：成品丝材需进行稳定化退火处理，温度范围450℃~550℃，保温时间2~4小时，然后炉冷至室温。该处理可消除冷加工应力，稳定电阻值，降低温度系数。对于特殊要求的精密电阻元件，可增加人工时效处理（200℃~250℃，保温24小时），进一步降低长期漂移。

**显微组织控制**：合金为单相奥氏体组织，晶粒度控制在5~8级（ASTM标准），无有害析出相。通过控制终轧或终拉温度及退火工艺，确保组织均匀，避免晶粒粗大或局部偏析。

**无损检测及质量保证**：每卷丝材均进行在线涡流探伤（ECT），检测表面裂纹、划伤及夹杂物；成品电阻率采用四点探针法逐卷检测；温度系数通过精密恒温槽标定（-55℃、20℃、100℃、300℃四点测量）。每批次附有原厂质保书，包含化学成分、电阻率、温度系数、对铜热电势及尺寸偏差数据。

## 五、应用领域

1. **仪器仪表行业**：用于精密电阻箱、标准电阻器、电桥、电位差计中的绕线电阻元件。

2. **航空航天电子**：用于机载精密测量电路、传感器补偿电阻、温度补偿网络。

3. **医疗电子设备**：用于心电图机、监护仪、分析仪器中的精密电阻网络。

4. **通信设备**：用于高频衰减器、匹配负载、精密衰减网络。

5. **汽车电子**：用于传感器信号调理电路、电池管理系统的电流检测电阻。

6. **科研实验设备**：用于材料测试仪器、环境试验箱的精密控温电阻。

## 六、产品详细参数

**化学成分（wt%，典型值）**：镍Ni：余量；铬Cr：19.0~21.0；铝Al：2.5~3.5；铜Cu：1.5~2.5；铁Fe：≤0.5；碳C：≤0.05；硅Si：≤0.3；锰Mn：≤0.5；硫S：≤0.01；磷P：≤0.01。其余元素总量≤0.5。

**力学性能（典型值，以实际产品质保书为准）**：室温抗拉强度：650~850MPa；屈服强度：350~500MPa；延伸率：≥20%（标距100mm）；硬度：200~260HV。无高温力学性能要求。

**物理性能**：密度：8.10g/cm³（20℃）；熔点：约1380℃；热导率：14.5W/(m·K)（20℃）；电阻率：1.33~1.38μΩ·m（20℃）；电阻温度系数：≤±20×10⁻⁶/℃（-55℃~+300℃）；对铜热电势：≤2μV/℃（0~100℃）；线膨胀系数：13.5×10⁻⁶/℃（20~300℃）；弹性模量：200GPa。

**耐腐蚀/高温性能**：在300℃空气中氧化增重率≤0.02mg/cm²·h；在5%NaCl盐雾试验中（35℃，48小时）无点蚀；在10%HNO₃溶液（室温）中腐蚀速率≤0.01mm/年。长期老化稳定性：200℃下1000小时电阻变化率≤0.3%。

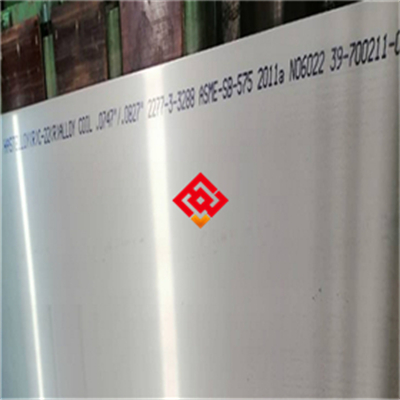

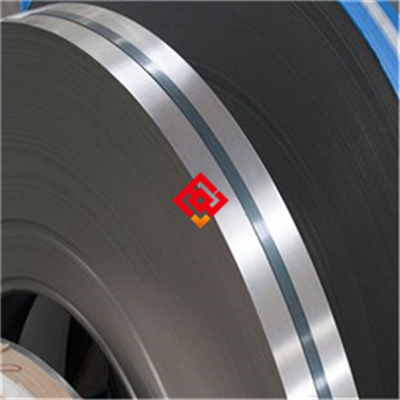

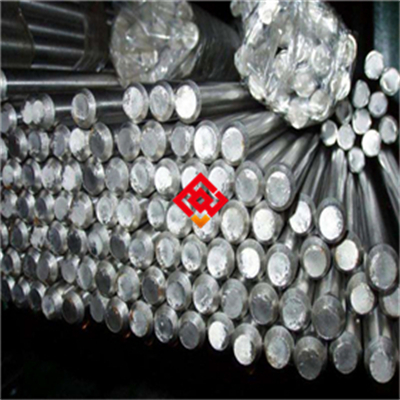

**产品规格范围**：丝材直径：φ0.02mm~φ8.0mm；带材厚度：0.05mm~2.0mm，宽度：5mm~200mm；箔材厚度：0.01mm~0.1mm，宽度：10mm~100mm。特殊规格可定制。

**交货状态**：丝材以软态（退火）或半硬态供应，表面为光亮酸洗或氧化色；带材以软态（退火）或硬态供应，表面为酸洗或磨光；箔材以软态（退火）供应，表面为光亮。

**批次溯源码解读**：编码规则示例：MJ-6J40-202503-A12-HT01-0.10，其中“MJ”代表上海墨钜，“6J40”为牌号，“202503”为生产年月（2025年3月），“A12”为炉号，“HT01”为热处理批号，“0.10”为丝材直径mm。每卷产品附有唯一溯源码，凭此可向上海墨钜索取原厂质保书（含全流程检测数据）。

## 七、注意事项

1. **避免长期服役的温度区间**：禁止在400℃以上长期使用，否则合金组织可能发生不可逆变化，导致电阻值漂移。

2. **禁止接触的腐蚀介质**：避免与硫化氢（H₂S）、氯气（Cl₂）及浓盐酸、浓硫酸直接接触，否则可能引起晶间腐蚀。

3. **焊接后必须热处理的要求**：如采用焊接连接，焊后应在450℃~500℃下进行去应力退火（保温1~2小时，炉冷），否则焊接残余应力可能导致电阻值不稳定。

4. **加工硬化后的中间退火要求**：冷拉或冷轧加工率超过50%后，必须进行中间退火（500℃~550℃，保温1~2小时，空冷），否则继续加工可能导致开裂。

5. **表面划伤的风险**：丝材或带材表面划伤会改变有效截面积，导致电阻值偏差，加工及搬运过程中应使用软质夹具，避免金属硬物接触。

6. **绕制应力影响**：绕制电阻元件时，张力应均匀且不超过材料屈服强度的30%，否则残余应力会引起电阻值随时间的缓慢变化。

## 八、存储与运输指南

**存储环境要求**：温度范围：10℃~35℃；相对湿度上限：60%（无凝露）；地面垫材：木质托盘或橡胶垫，严禁直接接触水泥地面；禁止混存物质：酸、碱、重金属粉末、硫化物、卤素化合物。建议存放于干燥、通风、无腐蚀性气体的库房。

**包装规范**：丝材采用塑料薄膜缠绕+干燥剂（硅胶包）+编织袋或木箱包装；带材及箔材采用防锈纸+塑料薄膜+干燥剂+木箱包装。每卷独立包装，标识清晰（牌号、规格、批次号、净重）。

**运输注意事项**：运输过程中应固定牢固，防止滚动碰撞；必须防雨、防暴晒，使用密封车厢或加盖防水篷布；吊装时使用尼龙吊带或柔性吊具，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐使用精密带锯、激光切割或水刀切割。带锯切割时，锯条速度控制在20~30m/min，进给量0.02~0.05mm/齿；激光切割使用氮气辅助气体，功率500~1000W，切割速度1~3m/min。切割后断面需用细锉或砂纸打磨光滑，去除毛刺。禁止使用普通砂轮片切割，因其含有的磨料可能嵌入材料表面，影响电阻值稳定性。

**焊接（如适用）**：推荐采用TIG焊或电阻焊。TIG焊使用氩气保护（纯度≥99.99%），填充金属选用同材质6J40焊丝或镍基焊丝ERNiCr-3；焊接电流：20~80A（依丝径而定），电压：10~15V，焊接速度：5~15cm/min；层间温度控制在100℃以下。焊后应进行去应力退火（450℃~500℃，保温1小时，炉冷）。禁止使用酸性焊剂或含卤素助焊剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：稳定化退火：450℃~550℃，保温2~4小时，炉冷至200℃以下出炉；去应力退火：450℃~500℃，保温1~2小时，炉冷。注意事项：升温速率不超过10℃/min，冷却速率不超过5℃/min，防止产生热应力。禁止直接水淬，否则引起电阻值不稳定。

## 十、安装与维护建议

**安装要点**：电阻元件连接件推荐使用同材质6J40合金或镍基合金（如Inconel 600），避免异种金属接触产生的接触电阻和热电势；密封垫片应选用不含卤素的材料（如聚四氟乙烯PTFE或硅橡胶）；安装后应对焊接部位进行清洁，去除氧化皮，必要时进行酸洗钝化处理（10%硝酸溶液，室温浸泡5~10分钟，清水冲洗干燥）。

**日常维护方法**：清洁周期：每季度一次；清洗剂类型：中性清洁剂（pH 6~8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）；防锈/防氧化处理：在干燥环境下无需额外处理，若环境湿度较高，可涂抹薄层凡士林或硅脂保护。

**常见故障及解决方法**：

1. **表面点蚀**：可能由环境中氯离子引起。解决方法：更换密封垫片，增加干燥剂，用10%硝酸溶液清洗钝化。

2. **焊缝开裂**：可能由焊接应力或填充金属不匹配引起。解决方法：重新焊接并使用同材质焊丝，焊后立即进行去应力退火。

3. **电阻值漂移**：可能由机械应力或温度过高引起。解决方法：检查安装张力是否过大，测量工作温度是否超出范围，必要时进行重新退火处理（450℃保温2小时）。

## 十一、安全警示与应急处理

**高温操作安全**：热处理或焊接时，必须佩戴耐高温手套（耐温≥200℃）、防护面罩及阻燃服；禁止触碰未冷却工件（表面温度可能超过300℃）；现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电或热冲击炸裂）。

**切割加工安全**：操作激光切割或带锯时，必须佩戴防护面罩（激光切割遮光号≥5，带锯使用透明防护罩）；切割区域需配备排烟系统，及时排出金属粉尘及烟气；火花隔离：切割区域周围2米内不得放置易燃物。

**产品损坏或腐蚀后的应急处理**：若发现产品严重腐蚀或断裂，应立即停机隔离故障区域，切断电源及介质源；人员需穿戴防酸手套、护目镜及防护服；泄漏的腐蚀介质用碳酸氢钠溶液中和，收集后按HW类危险废物处置；损坏的合金残料应分类回收，禁止混入普通金属废料。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择合适规格：精密仪器用电阻建议选用φ0.02~0.10mm细丝，要求电阻温度系数≤±10×10⁻⁶/℃（可定制）；大功率电阻选用φ0.5~2.0mm粗丝或带材。关键性能参数需核对：电阻率值、温度系数、对铜热电势。若用于军工或航空航天领域，需确认是否满足GJB或MIL标准。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证性能。备品备件建议按实际用量上浮20%采购，以应对加工损耗。

## 十四、价格标准

参考价格区间：φ0.02~0.10mm精密丝材：600~900元/公斤；φ0.5~2.0mm丝材：400~600元/公斤；带材及箔材：500~800元/公斤。批量折扣政策：单批次采购≥5吨可享5~12%折扣；≥10吨可享10~15%折扣。小批量试样（≤5公斤）加价规则：通常上浮15~20%。附加技术要求（如双认证、第三方检测、定制热处理）另计费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、电阻率不达标、温度系数超标）导致失效的，免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、电阻率、温度系数、尺寸检验）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话、视频）；如需现场服务，48小时内工程师抵达（限中国大陆地区）。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、电阻率、温度系数、尺寸）费用由上海墨钜承担。

**备品保障**：停产后五年内仍提供同质替代或定制加工，确保客户维修替换需求。

**售后响应**：质量问题2小时内回复，48小时内出初步方案，重大质量问题72小时内完成现场处理。
