6J22 精密电阻合金 现货带材0.1-1.0mm 可零切 镍铬系阻值稳定

# 6J22 精密电阻合金 现货带材0.1-1.0mm 可零切 镍铬系阻值稳定

## 一、产品概述与适用范围

6J22精密电阻合金属于镍铬系电阻合金大类，典型牌号为6J22（对应国际牌号NiCr20AlSi或类似电阻合金标准）。该合金是一种以镍为基体、添加铬、铝、硅等元素形成的精密电阻材料，具有极高的电阻率稳定性、极低的电阻温度系数以及优异的抗氧化和耐腐蚀性能。其使用温度范围通常在-65℃至+250℃之间，在精密测量和长期通电工况下仍能保持阻值几乎不随温度和时间变化。

核心优势包括：

1. 电阻温度系数极低，典型值可控制在±20×10⁻⁶/℃以内，适用于高精度测量电路。

2. 电阻率稳定，长期通电后阻值漂移极小，可靠性高。

3. 对铜热电动势低，减少与铜导线连接时的热电势干扰。

4. 耐氧化性能好，在空气中长期使用表面形成致密氧化膜，不易腐蚀。

5. 加工性能良好，可制成极薄带材（0.1-1.0mm），适合精密电阻元件和仪器仪表制造。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，严格执行ASTM、GB等国内外标准，全流程工艺可追溯。6J22精密电阻合金带材从原料熔炼、轧制、热处理到表面处理均在严格质量控制下完成，确保每一批次产品性能一致，满足精密电子、仪器仪表、航空航天等高端领域对电阻材料的高要求。

## 三、核心功能

1. 高精度阻值稳定性：在-65℃至+250℃宽温域内，电阻温度系数典型值≤±20×10⁻⁶/℃，长期通电2000小时后阻值变化率小于0.1%，满足精密电阻器、分流器、标准电阻等元件对阻值长期稳定的苛刻要求。

2. 低热电动势性能：合金与铜配对时的热电动势小于1μV/℃，有效消除热电偶效应引起的测量误差，特别适用于直流精密测量和微弱信号检测电路。

3. 耐氧化与耐腐蚀能力：在高温潮湿或含硫、含氯等腐蚀性气氛中，表面能形成稳定的氧化铬膜，防止基体进一步氧化，确保电阻元件在恶劣环境下仍能可靠工作。

4. 良好的冷加工与成型性：带材厚度0.1-1.0mm，可进行冲压、弯曲、绕制等冷加工，加工后阻值变化小，无需额外热处理即可直接使用，大幅降低元件制造成本。

5. 高电阻率设计：典型电阻率约为1.33μΩ·m（20℃），相较于纯铜或康铜等材料，可在相同体积下实现更高阻值，有利于元件小型化。

## 四、技术特点

**合金设计思路**：6J22合金以镍为基体，加入约20%的铬元素提高抗氧化性和电阻率，同时添加少量铝和硅，一方面细化晶粒、提高强度，另一方面进一步降低电阻温度系数并稳定组织。铬和铝的联合作用使合金在高温下形成致密的Cr₂O₃和Al₂O₃复合氧化膜，有效阻止氧向内部扩散。

**冶炼工艺**：采用真空感应熔炼（VIM）配合电渣重熔（ESR）工艺，严格控制气体含量（氧、氮、氢）和非金属夹杂物，确保合金纯净度。熔炼过程中对镍、铬、铝、硅等关键元素进行精确配料，成分偏差控制在±0.1%以内。

**热处理制度**：合金通常以软态（退火）或半硬态交货。退火温度约为950-1050℃，保温1-2小时后快速冷却（水淬或快速空冷），以获得均匀的固溶体组织。对于需要更高稳定性的元件，可进行稳定化处理（约450-550℃保温数小时），进一步释放残余应力并稳定电阻值。

**显微组织控制**：交货状态为单相奥氏体组织，晶粒度控制在5-8级（ASTM标准），无有害析出相。均匀细小的晶粒有利于提高合金的加工性能和电阻均匀性。通过控制轧制温度和退火工艺，可避免晶粒粗大或异常长大。

**无损检测及质量保证**：所有带材均经过100%涡流探伤（用于检测表面及近表面缺陷）和超声波探伤（用于检测内部缺陷）。每批次产品均进行光谱分析验证化学成分，并测量电阻率、电阻温度系数、热电动势等关键指标。出厂附带原厂质保书，可追溯至熔炼炉号。

## 五、应用领域

1. **精密仪器仪表**：用于制造精密电阻器、标准电阻、分流器、电位器、电桥臂电阻等，要求阻值长期稳定且受温度影响极小。

2. **航空航天电子**：应用于卫星、飞机等飞行器的导航系统、通信设备、电源管理模块中的精密电阻元件，需耐受宽温域和真空环境。

3. **医疗电子设备**：心电图机、脑电图机、监护仪等医疗仪器中的精密测量电路，要求低噪声、低热电动势和高可靠性。

4. **电力与能源**：用于高精度电流互感器、电能表、电力系统保护装置中的取样电阻和分流器，需长期通电不漂移。

5. **通信设备**：光通信模块、基站电源、高速数据采集卡中的精密电阻，需满足高频低损耗和温度稳定性要求。

6. **科研与计量**：计量院、高校实验室的标准电阻、精密电桥、温度补偿电阻等，对材料性能要求极为严格。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：余量（约75-78%）；铬（Cr）：19.0-21.0%；铝（Al）：2.0-3.0%；硅（Si）：1.0-2.0%；锰（Mn）：≤0.5%；铁（Fe）：≤0.5%；碳（C）：≤0.05%；硫（S）：≤0.01%；磷（P）：≤0.01%。

**力学性能（室温，典型值，以实际质保书为准）**：

抗拉强度：软态约550-700MPa，半硬态约700-900MPa；屈服强度：软态约250-350MPa，半硬态约450-600MPa；延伸率：软态≥25%，半硬态≥10%；硬度：软态约HV 160-200，半硬态约HV 220-280。

**物理性能（典型值，以实际质保书为准）**：

密度：8.2 g/cm³；熔点：约1400℃；电阻率（20℃）：1.33 μΩ·m；电阻温度系数（-65℃~+250℃）：≤±20×10⁻⁶/℃；对铜热电动势（0-100℃）：≤1 μV/℃；线膨胀系数（20-100℃）：约13.5×10⁻⁶/℃；热导率（20℃）：约14 W/(m·K)；弹性模量：约200 GPa。

**耐腐蚀/高温性能**：

在空气中长期使用温度可达250℃，短期可耐受300℃。在潮湿、含盐雾或弱酸气氛中具有良好的耐腐蚀性，表面氧化膜致密稳定。电阻值在250℃下连续通电1000小时后变化率≤0.05%。

**产品规格范围**：

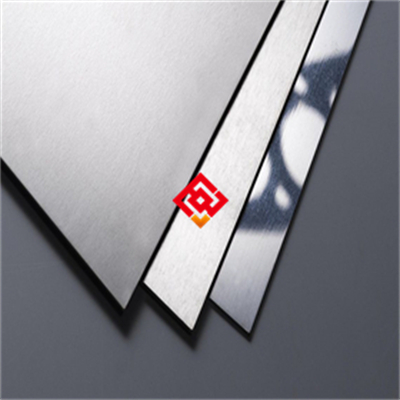

带材厚度：0.1-1.0mm；宽度：5-200mm（可按要求分切）；长度：按重量或定尺供货，常规卷料或片料。

**交货状态**：

软态（退火态）或半硬态；表面处理为光亮退火表面或酸洗表面，可根据客户要求提供表面涂覆保护层。

**批次溯源码解读**：

编码规则示例：MJ-6J22-202503-A0123-HT01-SP05。其中MJ为上海墨钜缩写，6J22为牌号，202503为生产年月，A0123为熔炼炉号，HT01为热处理批号，SP05为规格代码（厚度0.5mm）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、电阻性能、探伤结果等完整数据。

## 七、注意事项

1. 6J22合金在长期使用中应避免超过300℃的持续高温，否则会导致电阻值发生不可逆变化，影响精度。

2. 禁止在含硫气氛（如硫化氢、二氧化硫）或还原性气氛中长期使用，否则可能破坏表面氧化膜，导致合金腐蚀和阻值漂移。

3. 焊接时需注意：推荐使用TIG焊接或电阻焊，焊后应进行去应力退火（约450-550℃保温1小时），以消除焊接应力对阻值的影响。禁止使用含铅或低熔点焊料直接焊接，以免引起热电势变化。

4. 加工过程中应避免剧烈冷加工（如大变形量冲压或弯折），若变形量超过30%，建议进行中间退火处理，否则可能导致局部电阻率不均匀或开裂。

5. 带材表面应保持清洁，避免油污、汗渍、酸碱液体等污染，否则可能引起局部腐蚀或电阻值变化。操作时应佩戴洁净手套。

6. 该合金对铜热电动势极低，但若与铁、钢等不同金属连接，可能产生较大热电势，设计电路时应注意材料匹配。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-20℃至+40℃，相对湿度不超过60%。带材应放置在干燥、通风的室内，地面垫木架或塑料托盘，避免直接接触水泥地面。禁止与酸、碱、盐、重金属粉末、硫化物等腐蚀性物质混存。

**包装规范**：每卷或每片带材先用中性防锈纸包裹，再套入聚乙烯塑料袋，袋内放置干燥剂（硅胶或分子筛）。外层采用木箱或高强度瓦楞纸箱固定，箱体标注“防潮”“轻放”“向上”等标识。对于出口产品，额外加装防潮铝箔袋和真空包装。

**运输注意事项**：运输过程中应防止雨淋、暴晒和重压。带材卷或片料需用泡沫或纸板隔开，避免相互摩擦划伤。吊装时使用尼龙吊带或吊篮，禁止钢丝绳直接接触产品，以免压伤或划伤表面。严禁抛掷、踩踏、倒置。

**明确禁止行为**：禁止露天存放；禁止与腐蚀性化学品同车运输；禁止在未采取防护措施的情况下直接堆叠不同牌号的产品；禁止使用铁质工具直接敲击带材表面。

## 九、加工操作规范

**切割**：

推荐方法：对于薄带材（0.1-0.5mm），可采用精密剪板机、激光切割或水刀切割；对于较厚带材（0.5-1.0mm），可用带锯或高速钢锯片切割。激光切割参数建议：功率500-1000W，速度根据厚度调整，辅助气体为氮气或氩气。切割后边缘如有毛刺，需用细锉或砂纸打磨光滑。注意事项：切割时应避免局部过热，防止氧化变色；禁止使用普通碳钢砂轮片切割，以免铁屑污染合金表面。

**焊接（如适用）**：

推荐焊接方法：钨极氩弧焊（TIG）或电阻点焊。填充金属可选择同牌号6J22焊丝或NiCr20AlSi焊丝。TIG焊接参数：电流20-60A，电压10-14V，焊接速度10-30cm/min，层间温度控制在100℃以下。保护气体为高纯氩气（纯度≥99.99%），流量8-12L/min。焊后必须进行去应力退火（450-550℃，保温1-2小时，随炉冷却或空冷），以消除焊接应力并稳定电阻值。注意事项：焊接前需将焊件表面油污、氧化膜清理干净；禁止使用酸性或含氯焊剂；禁止在无保护气体下焊接。

**热处理**：

退火处理：温度950-1050℃，保温时间根据厚度确定（0.1mm带材约10-15分钟，1.0mm带材约30-60分钟），冷却方式为快速空冷或水淬。稳定化处理：温度450-550℃，保温2-4小时，随炉冷却或空冷。注意事项：退火时需在保护气氛（氩气或氢气）或真空环境下进行，防止表面氧化；禁止在空气直接加热，以免形成过厚氧化层影响电阻性能。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（如接线端子、引线）推荐使用与6J22合金同材质或更高级别的镍基合金，避免使用铜、铁等不同金属直接连接，以减少热电势。若必须使用铜导线，建议中间过渡一段镍基合金引线。密封垫片应选用不含卤素（氯、氟）的聚四氟乙烯或硅橡胶垫片，禁止使用含氯橡胶或石棉垫片。安装完成后，对焊接或连接部位进行清洁，可用无水乙醇擦拭，必要时进行酸洗钝化（使用10%硝酸溶液，室温浸泡10-15分钟，然后清水冲洗干净并干燥）。

**日常维护方法**：清洁周期根据使用环境而定，一般每3-6个月清洁一次。清洗剂推荐使用中性洗涤剂或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或强酸强碱。清洁后用去离子水冲洗并烘干。对于长期未使用的电阻元件，建议在干燥环境中密封保存，或涂覆一层薄薄的防锈油（不含硫和卤素）。

**常见故障及解决方法**：

1. 表面点蚀：通常由环境中的氯离子或硫化物引起。解决方法是清洁表面后用10%硝酸溶液钝化处理，并改善使用环境的通风和干燥条件。

2. 焊缝开裂：多因焊接应力未消除或焊接参数不当。处理措施是重新焊接并严格执行焊后去应力退火（450-550℃）。

3. 电阻值漂移：可能由长期过热（超过300℃）或机械应力引起。检查使用温度是否超标，对元件进行稳定化处理（450-550℃保温4小时），若仍无法恢复则需更换。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火、焊接或稳定化处理时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩和阻燃工作服。工件在热处理后表面温度极高，禁止用手直接触碰，应使用耐热夹具。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，以免引起触电或金属飞溅。

**切割加工安全**：激光切割或等离子切割时，操作人员必须佩戴符合遮光号要求的防护眼镜（激光切割建议遮光号OD5以上，等离子切割建议遮光号10-12）。现场需安装排烟系统，及时排出切割产生的金属烟尘和有害气体。切割区域应设置火花隔离屏障，防止引燃周围可燃物。

**产品损坏或腐蚀后的应急处理**：若发现6J22合金元件因腐蚀或机械损伤导致失效，应立即停机并隔离故障元件。切断与元件连接的电源和介质源（如电流、信号线）。人员接触腐蚀性物质（如酸、碱）时，应佩戴防酸手套、护目镜和防护服。泄漏的腐蚀介质需用中和剂（如碳酸氢钠溶液中和酸，稀醋酸中和碱）处理，然后收集至专用容器。废弃物应分类处理：金属废料按HW49类（其他废物）处置，含腐蚀性介质的废弃物按HW34或HW35类处置，交由有资质的危废处理公司处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择6J22精密电阻合金带材时，建议客户根据应用场景匹配以下关键性能参数：对于精密测量仪器，应重点关注电阻温度系数（要求≤±20×10⁻⁶/℃）和对铜热电动势（≤1μV/℃）；对于长期通电元件，应关注阻值长期稳定性（如2000小时变化率）；对于航空航天或医疗等高端领域，建议要求提供船级社认证（如CCS、DNV）、NACE标准（针对抗腐蚀）或ISO 9001体系认证。备品备件建议按实际用量的10-20%储备，以应对紧急更换需求。购买时务必核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证电阻率、电阻温度系数等关键性能指标。

## 十四、价格标准

6J22精密电阻合金带材的价格根据产品厚度、宽度、交货状态、采购数量及附加技术要求而定。参考价格区间如下：常规厚度（0.1-0.5mm）软态带材，单次采购100公斤以下，价格约为280-350元/公斤；采购100-500公斤，价格约为250-300元/公斤；采购500公斤以上，价格可进一步协商。对于特殊规格（如超窄分切、特殊表面处理）或要求双认证（如原厂质保书+第三方检测）、定制热处理等附加服务，价格上浮10-20%。批量折扣政策：单次采购≥5吨，可享5-12%折扣；小批量试样（≤10公斤）加价规则通常上浮15-20%。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、电阻性能不合格等）导致元件失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、电阻率、电阻温度系数、探伤结果、尺寸检验数据）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：收到客户咨询后24小时内提供远程技术指导；如需现场服务，48小时内安排工程师抵达客户工厂协助解决加工或使用问题。

**检测服务**：可安排SGS、BV等第三方权威检测机构进行性能复验，常规检测项目（如成分、电阻率、力学性能）费用由上海墨钜承担。

**备品保障**：该产品停产后五年内，仍可提供同质替代材料或按原规格进行定制加工，确保客户长期使用无忧。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案，协助客户尽快恢复正常生产。
