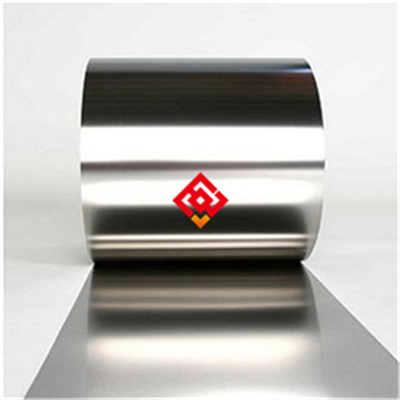

4J42 铁镍定膨胀合金 厂家直供 提供匹配玻璃封接试验 出厂价附报告

# 4J42 铁镍定膨胀合金 产品介绍

## 一、产品概述与适用范围

4J42 铁镍定膨胀合金属于精密合金大类中的定膨胀合金系列，典型牌号为 4J42，是一种以铁为基体、镍含量约42%的二元合金。该合金的核心特性是在一定温度范围内具有可控的线性膨胀系数，能够与多种软玻璃、陶瓷及半导体材料实现良好的封接匹配，尤其适用于与杜美丝（Dumet wire）配套使用的玻璃封接场合。其使用温度范围通常为 -80℃ 至 +450℃，在室温至 400℃ 区间内膨胀系数稳定。核心优势包括：与软玻璃封接匹配性优异，封接后气密性高，抗热震性能良好，加工塑性好，易于制成细丝或薄带，是电子管、继电器、集成电路封装等领域不可替代的关键材料。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）及精密冷轧、拉丝设备，严格执行 ASTM F15、YB/T 5233 及 GB/T 15018 等国内外标准，全流程工艺可追溯，确保每批产品的膨胀系数一致性及封接性能稳定。

## 三、核心功能

1. **可控膨胀匹配功能**：在 20℃ 至 450℃ 范围内，平均线膨胀系数稳定在 4.0×10⁻⁶/℃ 至 5.0×10⁻⁶/℃（典型值），可与 DM-305、DM-308 等软玻璃实现气密封接，封接件漏率可低于 1×10⁻⁹ Pa·m³/s。

2. **优良的封接工艺适应性**：合金表面可形成致密氧化膜，与熔融玻璃浸润性好，封接后结合强度高，不易产生应力开裂。

3. **良好的冷热加工性能**：可在冷态下进行深冲、弯曲、压扁等成型，加工硬化率适中，无需频繁中间退火。

4. **稳定的磁性能（低剩磁）**：在封接件中不会产生显著的电磁干扰，适用于精密电子器件。

5. **耐热循环稳定性**：经多次温度循环（-80℃ 至 +450℃）后，膨胀系数变化率小于 0.2×10⁻⁶/℃，封接界面不脱落。

## 四、技术特点

**合金设计思路**：4J42 合金利用镍在铁基体中的固溶效应，通过精确控制镍含量（41.5%至43.0%），在居里点（约 340℃）以下获得稳定的低膨胀特性。碳、锰、硅等元素含量严格限制，以避免形成有害碳化物影响膨胀曲线线性度。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低氧、氮、氢含量及非金属夹杂物，确保合金纯净度。对于丝材或薄带产品，还需经过真空自耗重熔（VAR）进一步提纯。

**热处理制度**：成品通常在氢气保护气氛下进行退火处理，温度 850℃ 至 900℃，保温 30 至 60 分钟，然后炉冷至 200℃ 以下出炉。此工艺可消除加工应力、稳定晶粒尺寸并形成均匀的氧化膜。

**显微组织控制**：最终组织为单相奥氏体（γ相），晶粒度控制在 4 至 7 级（ASTM），无连续网状碳化物析出。通过控制退火冷却速率，确保晶粒尺寸均匀，避免混晶。

**无损检测及质量保证**：所有产品均进行超声波探伤（UT）或涡流探伤（ET），检测标准按 GB/T 7735 或 ASTM E213 执行。表面缺陷采用液体渗透检测（PT），化学成分采用直读光谱仪（OES）或碳硫分析仪确认。每批产品附有原厂质保书，包含膨胀系数实测曲线。

## 五、应用领域

- **电子真空器件**：用作电子管、显像管、X射线管的引出线或封接环，要求与玻璃壳体热膨胀匹配。

- **半导体封装**：用于集成电路（IC）的金属管座与陶瓷基板的过渡封接，防止热应力导致芯片开裂。

- **继电器与传感器**：制造密封继电器外壳、干簧管玻璃封接部分，确保长期气密性。

- **光纤通信器件**：用于激光器管壳、探测器底座与玻璃纤维封接，维持光学对准精度。

- **航空航天连接器**：在高温差环境下使用的电连接器插针或壳体封接件。

- **医疗植入器件**：部分需要与玻璃或陶瓷封接的植入式传感器外壳。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：41.5%至43.0%；碳（C）：≤0.05%；锰（Mn）：≤0.60%；硅（Si）：≤0.30%；磷（P）：≤0.020%；硫（S）：≤0.020%；铝（Al）：≤0.10%；钴（Co）：≤1.0%；余量为铁（Fe）。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：450 MPa 至 550 MPa；屈服强度：≥ 250 MPa；延伸率：≥ 30%；硬度：HV 130 至 170（退火态）。

**物理性能（典型值，以实际质保书为准）**：

密度：8.12 g/cm³；熔点：约 1430℃；热导率（20℃）：约 16.7 W/(m·K)；电阻率（20℃）：约 0.48 μΩ·m；平均线膨胀系数（20℃至 400℃）：4.2×10⁻⁶/℃ 至 4.8×10⁻⁶/℃；弹性模量：约 147 GPa。

**封接性能指标（典型值，以实际质保书为准）**：

与 DM-305 玻璃封接后的抗拉强度：≥ 30 MPa；封接件气密性：氦检漏率 ≤ 1×10⁻⁹ Pa·m³/s；氧化膜厚度（封接前预氧化）：0.1 μm 至 0.5 μm。

**产品规格范围**：

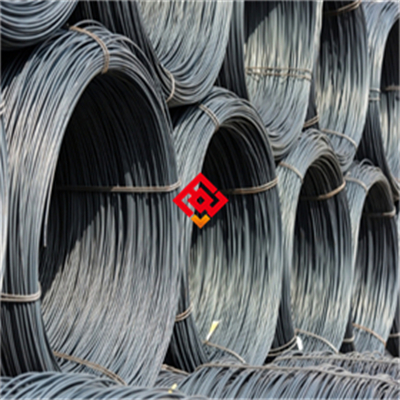

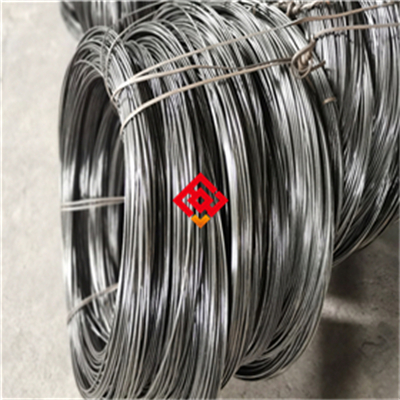

- 丝材：直径 0.10 mm 至 8.0 mm（冷拉或磨光）

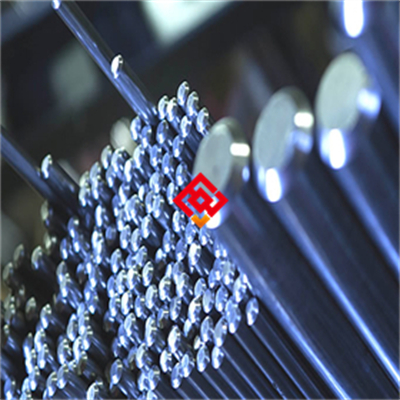

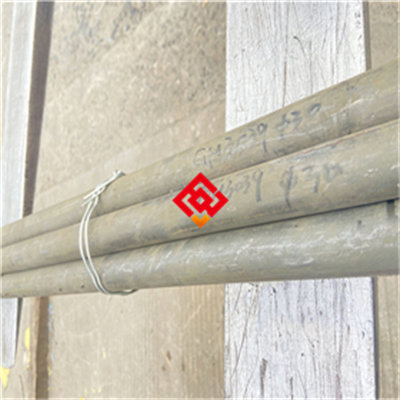

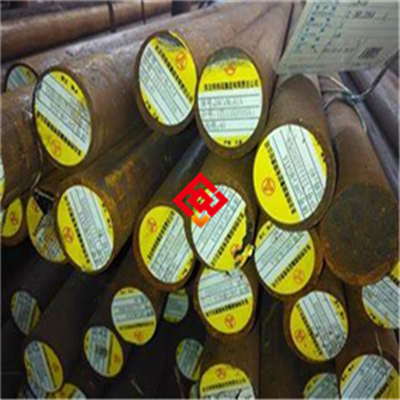

- 棒材：直径 8.0 mm 至 100 mm（热轧或冷拔）

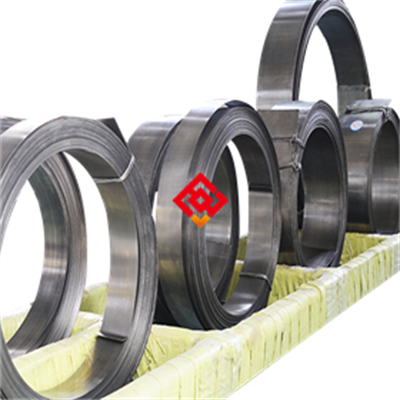

- 带材：厚度 0.05 mm 至 3.0 mm，宽度 5 mm 至 200 mm（冷轧）

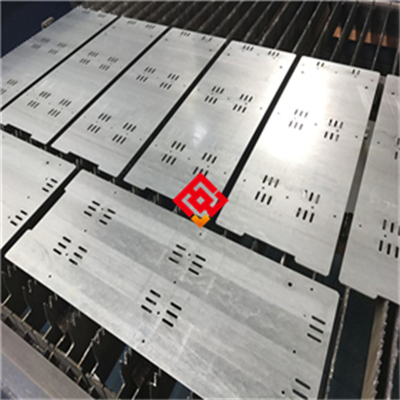

- 板材：厚度 3.0 mm 至 20 mm，宽度 100 mm 至 500 mm

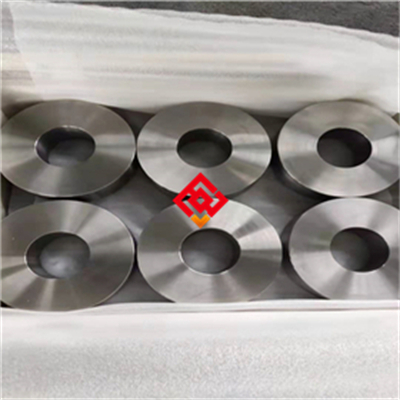

- 锻件：按图纸定制，单件重量 ≤ 500 kg

**交货状态**：退火态（软态）或冷拉态（硬态），表面可进行酸洗、磨光或抛光处理。

**批次溯源码解读**：编码规则为 MJ-4J42-年月-炉号-热处理批号-规格代码。例如：MJ-4J42-202503-A1205-HT03-1.0mm，其中“MJ”代表上海墨钜，“4J42”为牌号，“202503”为生产年月，“A1205”为炉号，“HT03”为热处理批号，“1.0mm”为规格。客户可通过此编码向上海墨钜索取原厂质保书及膨胀系数测试曲线。

## 七、注意事项

1. 封接前必须进行预氧化处理（在湿氢或空气中加热至 800℃至 850℃），氧化膜过厚或过薄均会影响封接强度，禁止在无氧气氛下直接封接。

2. 合金在 400℃以上使用时，膨胀系数会因接近居里点而急剧增大，因此禁止在 450℃以上长期服役，否则封接界面可能因热应力失效。

3. 该合金对硫、铅、锌等低熔点金属敏感，加工或使用中禁止与含硫润滑剂或含锌焊料接触，以免引起晶间脆化。

4. 冷加工后若未及时退火，残余应力可能导致封接后延迟开裂，因此深冲或弯曲后应在 24 小时内进行去应力退火（500℃至 600℃，保温 1 小时）。

5. 表面划伤、凹坑等缺陷在封接时会成为漏气通道，因此储存和搬运中禁止裸手触摸或与硬物碰撞，应保持表面洁净。

## 八、存储与运输指南

**存储环境要求**：应存放在干燥、通风的库房内，温度范围 5℃ 至 40℃，相对湿度上限为 60%。地面需铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品及重金属粉末（如铜粉、锌粉）混存。

**包装规范**：丝材和带材采用塑料薄膜包裹后，放入干燥剂（硅胶包），再装入木箱或高强度编织袋。棒材和板材逐支涂防锈油后，用防锈纸包裹，外层用塑料布密封。所有包装外壁标明“防潮”“轻放”“勿压”标识。

**运输注意事项**：运输过程中应固定牢固，避免滑动碰撞。车辆必须有防雨篷布覆盖，禁止暴晒雨淋。吊装时使用专用吊具或尼龙吊带，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（线速度 20 至 30 m/min）或激光切割（功率 1 至 2 kW，氮气辅助）。切割后断面需用细锉或砂纸打磨去毛刺，禁止使用普通砂轮片切割（可能造成表面过热氧化及微裂纹）。水刀切割亦可使用，但切割后需立即干燥防锈。

**焊接**：

4J42 合金通常不用于结构焊接，若需与不锈钢或镍基合金连接，推荐采用钨极氩弧焊（TIG），填充金属可选 ERNiFeCr-1 或同材质焊丝。焊接电流 40 至 80 A，电压 12 至 16 V，焊接速度 50 至 80 mm/min，层间温度 ≤ 100℃。保护气体为 99.99% 纯氩，流量 10 至 15 L/min。焊后需进行去应力退火（550℃，保温 1 小时，炉冷）。注意：禁止使用含硫或含铅焊条，禁止在无保护气氛下焊接。

（详细操作示意图及参数表请向上海墨钜索取说明书）

**热处理**：

- 去应力退火：500℃ 至 600℃，保温 1 至 2 小时，炉冷至 200℃ 出炉。

- 成品退火：850℃ 至 900℃，保温 30 至 60 分钟，炉冷（或随炉冷却至 500℃ 后空冷）。注意：退火气氛必须为氢气或高纯氩气，禁止在氧化性气氛中加热，否则表面氧化皮过厚且难以去除。禁止快速水淬，以免产生变形或内应力。

## 十、安装与维护建议

**安装要点**：封接件连接时，推荐使用与 4J42 同材质或更高级别的镍基合金（如 4J29）作为过渡件，避免异种金属接触产生电化学腐蚀。密封垫片应选用不含卤素（氯、氟）的石墨垫片或聚四氟乙烯（PTFE）垫片，禁止使用含氯橡胶垫片。安装后若涉及焊接或钎焊，需对封接区域进行酸洗钝化处理（20% 硝酸溶液，50℃，浸泡 20 分钟），清除氧化膜。

**日常维护方法**：清洁周期建议每 3 个月一次，使用中性清洗剂（pH 6 至 8）或无水酒精擦拭，禁止使用含氯溶剂或酸性清洁剂。长期不用的封接件应涂覆防锈油并密封保存。

**常见故障及解决方法**：

- 表面点蚀：多为封接前氧化膜不均匀或环境氯离子侵蚀。解决方法：重新进行预氧化处理，并改善使用环境湿度控制。

- 焊缝开裂：通常因焊接热输入过大或焊后未退火。解决方法：降低焊接电流，增加层间冷却时间，焊后立即进行去应力退火。

- 封接件变形：因热处理冷却速度过快或工件厚度不均。解决方法：采用炉冷或分段冷却工艺，确保零件在夹具中固定。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火或预氧化处理时，操作人员必须佩戴耐高温手套（耐温 ≥ 300℃）、面罩及阻燃服。禁止触碰未冷却工件（表面温度可能超过 800℃），现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温可能引发蒸汽爆炸）。

**切割加工安全**：使用激光或等离子切割时，操作人员必须佩戴遮光号不低于 5 号的防护面罩，车间需配备排烟系统，火花区域需设置防火隔离帘，禁止在易燃物附近切割。

**产品损坏或腐蚀后的应急处理**：若发现封接件泄漏或腐蚀，应立即停机隔离，切断介质源（如气体或液体）。人员需穿戴防酸碱手套和护目镜，用砂纸或锉刀清除腐蚀产物，对泄漏介质进行中和（如酸性介质用碳酸氢钠中和）并收集，废弃物按 HW49 类（金属废物）分类处置，禁止随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话 021-67898711，私人电话 13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据具体应用场景匹配度选择：若用于与杜美丝配套的软玻璃封接，推荐选用线膨胀系数为 4.5×10⁻⁶/℃ 的批次；若用于陶瓷封接，需确认膨胀系数是否匹配。关键性能参数包括平均线膨胀系数（20℃至 400℃）、封接强度及气密性。对于出口或军工项目，建议要求提供船级社认证（如 DNV、ABS）或 NACE 标准检测。备品备件比例建议按 10% 至 15% 储备。客户应核对上海墨钜原厂质保书，并要求提供第三方检测报告（如 SGS、BV）以验证化学成分及膨胀系数。

## 十四、价格标准

4J42 合金参考价格区间如下（以实际询价为准）：

- 丝材（直径 0.5 mm 至 3.0 mm）：120 元/公斤 至 180 元/公斤

- 带材（厚度 0.1 mm 至 1.0 mm）：100 元/公斤 至 150 元/公斤

- 棒材（直径 10 mm 至 50 mm）：80 元/公斤 至 120 元/公斤

- 板材（厚度 5 mm 至 20 mm）：90 元/公斤 至 140 元/公斤

批量折扣政策：采购量 ≥ 5 吨，可享受 5% 至 12% 折扣（视牌号及规格而定）。小批量试样（≤ 50 公斤）通常加价 15% 至 20%。附加技术服务（如双认证、第三方检测、定制热处理）另计费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起 12 个月，因材料内在质量缺陷（如化学成分偏差、膨胀系数不合格、非金属夹杂物超标）导致封接失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数实测曲线、探伤报告及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户咨询后，24 小时内提供远程技术指导；如需现场服务，48 小时内安排工程师抵达客户现场。

**检测服务**：可安排 SGS、BV 等第三方检测机构进行复验，常规检测项目（化学成分、膨胀系数、硬度）费用由上海墨钜承担，特殊检测项目（如高温持久、氦检漏）费用另议。

**备品保障**：产品停产后五年内，仍可根据客户需求提供同质替代材料或定制加工服务。

**售后响应**：质量问题反馈后 2 小时内回复，48 小时内给出初步处理方案。
