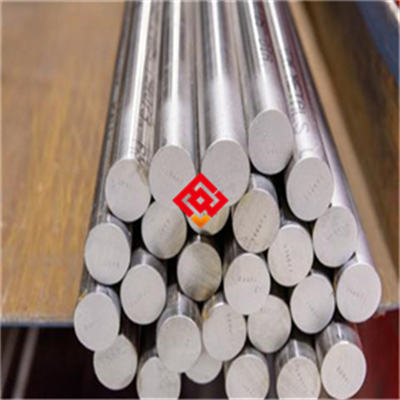

4J38 低膨胀合金 小批量10公斤起发 48小时发货 玻封专用

# 4J38 低膨胀合金 产品介绍

## 一、产品概述与适用范围

4J38低膨胀合金属于铁镍基精密合金大类，典型牌号为4J38（亦称Invar型合金）。该合金以其极低的热膨胀系数著称，在-60℃至+100℃温度范围内，线膨胀系数可稳定控制在1.5×10⁻⁶/℃以下，特别适用于与玻璃或陶瓷进行匹配封接。本产品专为玻封应用设计，具备以下核心优势：一是热膨胀曲线与多种硼硅玻璃及陶瓷高度匹配，封接后应力极小；二是合金组织均匀稳定，批次间膨胀系数波动小于±0.3×10⁻⁶/℃；三是具有良好的加工塑性和表面光洁度，可满足精密零件成型要求；四是磁性能稳定，适用于对磁场敏感的电子器件；五是支持小批量10公斤起订，48小时内快速发货，满足研发及紧急订单需求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、精密冷轧机组及连续热处理线，严格执行ASTM F30、GB/T 15018及客户定制技术协议标准。全流程工艺可追溯，每一批次产品均附有原厂质保书，确保材料性能真实可靠。

## 三、核心功能

4J38低膨胀合金在玻封应用中发挥以下核心功能：

第一，热膨胀匹配功能。在-60℃至+100℃范围内，合金的平均线膨胀系数为（1.2-1.5）×10⁻⁶/℃，与DM305、DM308等典型硼硅玻璃的膨胀曲线高度吻合，封接后残余应力可控制在20MPa以内，有效避免封接面开裂。

第二，气密性保障功能。合金表面经严格脱碳处理及光亮退火后，表面氧化膜致密均匀，与玻璃熔融浸润性良好，封接界面气密性可达1×10⁻¹⁰ Pa·m³/s以上，满足真空器件及半导体封装要求。

第三，机械支撑功能。合金室温抗拉强度可达450-550MPa，屈服强度≥250MPa，延伸率≥30%，在薄壁封接件中提供足够的结构强度，抵抗热循环冲击。

第四，耐腐蚀与抗氧化功能。合金在常温大气及干燥环境中具有优异的耐蚀性，在300℃以下空气中氧化增重率低于0.05mg/cm²·h，满足电子器件长期服役寿命要求。

## 四、技术特点

**合金设计思路**：4J38合金以铁-镍二元系为基础，通过精确控制镍含量（38.0-39.0wt%）及碳、锰、硅等微量元素，在居里点附近获得极低的热膨胀系数。镍含量每波动0.1%，膨胀系数变化约0.1×10⁻⁶/℃，因此冶炼控制精度要求极高。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，配合电渣重熔（ESR）二次精炼，有效去除钢中气体及非金属夹杂物，确保合金纯净度。夹杂物级别控制在A、B、C、D类均≤1.5级（按ASTM E45标准）。

**热处理制度**：标准交货态为软化退火态，退火温度780-820℃，保温2-4小时后炉冷至400℃以下出炉空冷。此制度可获得完全再结晶组织，消除加工应力，稳定膨胀性能。对于特殊要求，可提供稳定化处理（加热至850℃保温后慢冷）。

**显微组织控制**：最终组织为单一奥氏体相，晶粒度控制在5-8级（按ASTM E112标准），无碳化物或金属间化合物析出。组织均匀性通过金相检验及电子探针（EPMA）成分面扫描验证。

**无损检测及质量保证**：每批次产品进行100%超声波探伤（UT），依据GB/T 4162标准，验收等级为A级。表面采用渗透检测（PT）检查裂纹及划伤。化学成分采用直读光谱仪（OES）及碳硫分析仪联检，力学性能按GB/T 228标准测试。

## 五、应用领域

4J38低膨胀合金主要应用于以下行业及部件：

- 电子真空器件行业：用于制造电子管、X射线管、微波管等玻璃封接引线及外壳。

- 半导体封装行业：用于集成电路陶瓷封装外壳的金属引线框架及盖板。

- 光通信器件行业：用于激光器管座、探测器管帽等精密封接件。

- 传感器行业：用于压力传感器、温度传感器的玻璃-金属密封端子。

- 航空航天仪表：用于精密陀螺仪、加速度计中的低膨胀结构件。

- 科研实验设备：用于低温光学窗口、恒温腔体等需要尺寸稳定的部件。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：38.0-39.0；钴（Co）：≤0.5；碳（C）：≤0.05；锰（Mn）：0.3-0.6；硅（Si）：0.15-0.30；磷（P）：≤0.020；硫（S）：≤0.020；铝（Al）：≤0.10；铁（Fe）：余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：480-550 MPa；屈服强度（Rp0.2）：≥250 MPa；延伸率（A5）：≥30%；硬度：HV 130-170；冲击功（KV2）：≥100 J。

**物理性能**：

密度：8.15 g/cm³；熔点：约1430℃；热导率（20℃）：12.5 W/(m·K)；电阻率（20℃）：0.48 μΩ·m；线膨胀系数（-60℃至+100℃）：（1.2-1.5）×10⁻⁶/℃；弹性模量：138 GPa。

**热膨胀匹配性能**：

与DM305玻璃匹配封接后，封接件在-60℃至+100℃热循环100次后无开裂，残余应力≤20 MPa（按光弹法测定）。与95%氧化铝陶瓷匹配封接时，封接强度≥50 MPa。

**产品规格范围**：

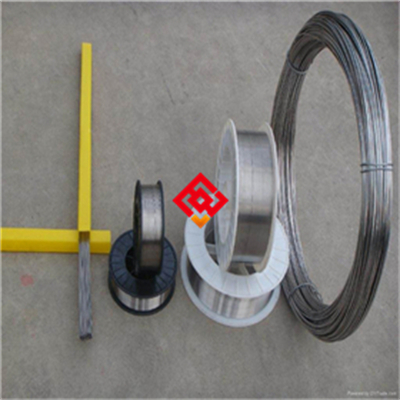

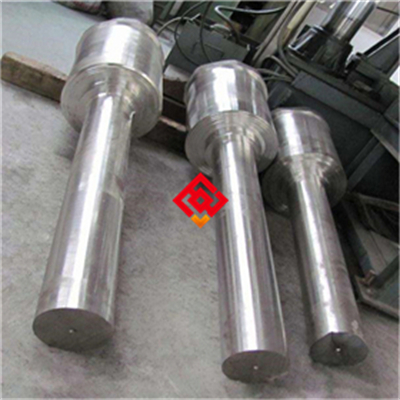

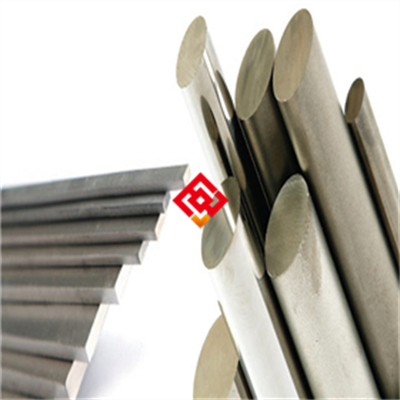

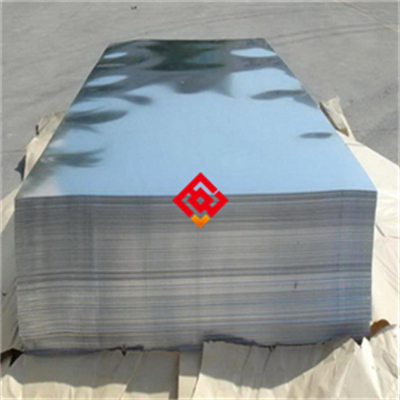

圆棒：直径1.0-80mm，长度1000-3000mm；扁丝：厚度0.1-3.0mm，宽度2-50mm；带材：厚度0.05-2.0mm，宽度10-200mm；锻件：按客户图纸定制。

**交货状态**：

软化退火态（光亮退火），表面经酸洗或磨光处理，表面粗糙度Ra≤1.6μm（棒材）、Ra≤0.8μm（带材）。可提供定尺剪切、倒角等精加工服务。

**批次溯源码解读**：

编码规则示例：MJ-4J38-202503-A12-HT01-10R。其中“MJ”代表上海墨钜；“4J38”为牌号；“202503”表示生产年月（2025年3月）；“A12”为炉号；“HT01”为热处理批号；“10R”表示规格代码（直径10mm圆棒）。客户可凭此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、膨胀系数及探伤报告。

## 七、注意事项

第一，4J38合金在400-600℃温度区间长期服役时，会发生缓慢的时效相变，导致膨胀系数升高，因此应避免在此温度区间长时间使用。

第二，合金对硫、氯等元素敏感，在含硫化氢、氯气等腐蚀性环境中可能产生应力腐蚀开裂，严禁在含卤素介质中使用。

第三，冷加工变形量较大时（如冷拉减面率超过30%），会产生明显的加工硬化，需进行中间退火（780℃×1小时空冷）以恢复塑性。

第四，焊接时热输入应严格控制，推荐使用低热输入TIG焊，焊后必须进行去应力退火（600-650℃×1小时空冷），否则焊接残余应力可能导致封接件变形或开裂。

第五，表面划伤、凹坑等缺陷会破坏氧化膜完整性，在封接时导致漏气，因此加工及搬运过程中应使用软质衬垫，严禁硬物刮擦。

## 八、存储与运输指南

**存储环境要求**：存储温度应控制在5-40℃，相对湿度上限为60%。存放场地需铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末、活性硫化物等腐蚀性物质混存。

**包装规范**：棒材及丝材采用塑料薄膜缠绕密封，内置干燥剂（硅胶包），外层套编织袋或木箱。带材采用中性纸包裹后装入防潮复合袋，边缘使用护角保护。每件包装外贴标签注明牌号、规格、炉号、净重及生产日期。

**运输注意事项**：运输过程中必须固定牢固，避免碰撞及滚动。车辆应配备防雨篷布，严禁暴晒雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面。严禁踩踏、抛掷包装件。

## 九、加工操作规范

**切割操作**：

推荐使用带锯切割（齿距4-6TPI，线速度20-30m/min）或激光切割（功率1-2kW，切割速度0.5-2m/min）。切割后断面需用锉刀或砂纸打磨去除毛刺及热影响区氧化层。禁止使用普通树脂砂轮片切割，因其可能引入硫化物污染表面，影响封接质量。注意事项：切割时需使用冷却液，防止局部过热导致膨胀性能变化。

**焊接操作**：

推荐采用钨极氩弧焊（TIG），填充金属选用同材质4J38焊丝（直径1.0-2.0mm）。焊接电流：40-80A（直流正接）；焊接速度：80-120mm/min；层间温度：≤100℃；保护气体：纯氩（纯度≥99.99%），流量8-12L/min。焊后必须进行去应力退火：加热至600-650℃，保温1小时，炉冷至300℃以下空冷。注意事项：焊接前需清除表面油污及氧化膜；禁止使用含氯溶剂清洗焊丝。禁止在无保护气体条件下焊接。详细焊接工艺参数包可向上海墨钜索取说明书。

**热处理操作**：

软化退火：加热至780-820℃，保温时间按有效厚度每25mm保温1小时计算，炉冷至400℃以下出炉空冷。稳定化处理（如需）：加热至850℃，保温2小时，以≤50℃/h速度炉冷至300℃以下空冷。注意事项：热处理前工件必须清洁无油污；禁止在还原性气氛（如氢气）中退火，以免渗氢导致氢脆。禁止淬火冷却，否则会产生马氏体相变导致膨胀系数异常。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：封接连接件应优先选用同材质4J38或更高级别低膨胀合金，避免异种金属接触产生电偶腐蚀。密封垫片应选用无卤素材料，如纯铝垫片或聚四氟乙烯（PTFE）垫片，禁止使用含橡胶或石棉的垫片。安装后需进行酸洗钝化处理：使用10%硝酸+2%氢氟酸混合液在50℃浸泡5-10分钟，然后清水冲洗并干燥。注意事项：酸洗后必须彻底中和并干燥，防止残留酸液腐蚀。

**日常维护方法**：清洁周期建议每3个月一次，使用中性清洗剂（pH 6-8）配合软布擦拭，禁止使用含氯、含氟的清洁剂（如三氯乙烯、氟利昂）。在潮湿环境中，可涂抹薄层防锈油（如WD-40）进行临时防锈。长期停用时应充氮密封保存。

**常见故障及解决方法**：

- 表面点蚀：通常由氯离子污染引起。解决方法是：立即用去离子水冲洗，然后用5%柠檬酸溶液中和，最后干燥并涂抹防锈油。若点蚀深度超过0.1mm，建议更换零件。

- 焊缝开裂：多为焊接热输入过大或焊后未及时热处理所致。解决方法是：清除开裂处焊缝，重新焊接并严格控制层间温度，焊后立即进行去应力退火。

- 封接件变形：可能由热处理冷却不均匀引起。解决方法是：重新进行稳定化处理（850℃×2小时，慢冷），并在冷却过程中使用夹具固定。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、焊接面罩（遮光号≥10）及阻燃工作服。禁止徒手触碰未冷却工件，工件冷却至室温前应设置警示标识。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因合金在高温下遇水可能产生氢脆风险。

**切割加工安全**：切割作业时操作人员必须佩戴防护面罩（遮光号≥5），并开启排烟系统，防止金属粉尘吸入。火花飞溅区域必须设置防火隔离毯，清除周边可燃物。禁止在无防护条件下观察切割弧光。

**产品损坏或腐蚀后的应急处理**：

- 若发现产品出现严重腐蚀或泄漏，应立即停机隔离，切断与腐蚀介质连接的管路。

- 操作人员需穿戴防酸碱手套、护目镜及防护服，避免直接接触腐蚀产物。

- 泄漏的腐蚀介质应使用石灰或苏打灰中和，然后用大量水冲洗，收集废液至专用容器。

- 废弃的合金碎片及腐蚀产物应按危险废物（HW类，如HW17表面处理废物）分类收集，委托有资质的单位处置，严禁混入普通垃圾。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择4J38低膨胀合金时，建议您从以下维度进行匹配评估：

首先，确认应用场景的热膨胀匹配要求。请提供您拟封接的玻璃或陶瓷牌号及其膨胀系数曲线，上海墨钜可为您匹配最佳膨胀系数的批次，确保封接应力最小化。

其次，关注关键性能参数。对于玻封应用，线膨胀系数是最核心指标，建议要求质保书提供-60℃至+100℃全温度段的平均膨胀系数实测值。对于结构件，需关注屈服强度及延伸率。

第三，核查认证要求。如用于出口或军工项目，需确认是否要求提供船级社认证（如DNV、BV）、NACE MR0175（抗硫化物应力腐蚀）认证或ISO 9001体系认证。上海墨钜可配合提供相关认证文件。

第四，建议备品备件比例为实际用量的10-20%，以应对突发更换需求。小批量试样（10-50公斤）可快速发货，用于工艺验证。

最后，强烈建议您在收货后核对上海墨钜原厂质保书，并与实物批次号一致。如需第三方验证，可委托SGS或BV进行膨胀系数及成分复检，常规检测费用由上海墨钜承担。

## 十四、价格标准

4J38低膨胀合金的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间如下：

- 圆棒（直径≤20mm）：180-280元/公斤

- 带材（厚度≤1.0mm）：220-350元/公斤

- 扁丝（宽度≤10mm）：250-400元/公斤

- 定制锻件：按实际重量及加工复杂度报价

批量折扣政策：单次采购量≥500公斤可享5%折扣；≥1吨可享8%折扣；≥5吨可享12%折扣。小批量试样（10-50公斤）价格通常上浮15-20%，但可享受48小时快速发货服务。

附加技术要求加价规则：如需双认证（如ISO+船级社）加价5-8%；如需第三方检测（SGS/BV）加价3-5%；如需定制热处理（如稳定化处理）加价5-10%。

具体报价请联系曾先生获取精确订单报价，我们将根据您的规格、数量及交期要求提供最优惠价格。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、膨胀系数超标、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、超声波探伤报告及尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到技术咨询后24小时内提供远程指导；如需现场服务，48小时内安排工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方权威机构进行成分、性能复检，常规检测项目（化学成分、室温拉伸、膨胀系数）费用由上海墨钜承担。特殊检测项目（如高温持久、疲劳试验）费用按实收取。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备备件供应不断档。

**售后响应**：质量问题反馈2小时内回复受理，48小时内出具初步解决方案。复杂问题由技术总监牵头，72小时内形成最终处理方案。
