# 4J36 因瓦合金 替代进口 超低膨胀 液化天然气储罐用 产品介绍

## 一、产品概述与适用范围

本产品为**因瓦合金**（Invar Alloy），典型牌号为**4J36**，属于铁镍基低膨胀合金。该合金在-60℃至+100℃温度范围内具有极低的热膨胀系数（低于1.5×10⁻⁶/℃），是制造精密仪器、液化天然气（LNG）储罐、标准量具及航空航天结构件的关键材料。4J36因瓦合金的核心优势包括：超低热膨胀系数，确保尺寸稳定性；良好的焊接性能，适用于大型结构件制造；优异的低温韧性，适合LNG储罐在-162℃工况下长期服役；耐腐蚀性能良好，可抵抗海洋大气及弱酸介质侵蚀；可替代进口同类产品，性价比显著。该产品主要应用于对尺寸稳定性要求极高的领域，如LNG储罐内壁、精密光学仪器框架、微波波导管及标准量块等。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）与电渣重熔（ESR）设备，严格执行ASTM F1684及GB/T 15018标准，全流程工艺可追溯。上海墨钜长期为国内外LNG装备、精密仪器及航空航天企业提供稳定、可靠的因瓦合金材料，产品已实现进口替代，性能指标与原装进口产品一致。

## 三、核心功能

1. **超低热膨胀功能**：在-60℃至+100℃范围内，平均线膨胀系数α≤1.5×10⁻⁶/℃（典型值），确保大型结构件在温度剧烈变化时保持尺寸稳定，避免因热胀冷缩导致的变形或泄漏。

2. **优异低温韧性**：在-196℃低温下，冲击功（Akv）≥60J（典型值，以实际产品质保书为准），满足LNG储罐在-162℃长期服役的抗冲击要求，防止低温脆断。

3. **良好焊接性能**：采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）时，无需特殊预热即可获得致密焊缝，焊接接头热膨胀系数与母材匹配，避免焊后开裂。

4. **精密加工适应性**：合金硬度适中（HB≤180），可进行车、铣、刨、磨等精密机械加工，加工后表面光洁度可达Ra0.8μm以上，适合制造标准量具及精密零件。

5. **长期尺寸稳定性**：经过稳定化热处理后，合金内部应力充分释放，在20年服役周期内尺寸变化率≤0.01%（典型值，以长期试验数据为准），满足精密仪器对材料寿命的苛刻要求。

## 四、技术特点

**合金设计思路**：4J36因瓦合金基于铁镍二元系中约36%镍含量时热膨胀系数最低的原理设计。镍含量严格控制在35.0%~37.0%范围内，同时添加微量碳、锰、硅等元素以改善加工性能，钴、铬等杂质元素严格控制以保持超低膨胀特性。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺。VIM确保合金纯净度，去除气体及有害杂质；ESR进一步细化组织，降低偏析，提高成分均匀性。最终产品经真空脱气处理，氧含量≤20ppm（典型值）。

**热处理制度**：标准热处理分为三步：首先进行均匀化退火（850℃×2h，炉冷），消除铸造/锻造应力；其次进行固溶处理（830℃×1h，水淬），获得单相奥氏体组织；最后进行稳定化处理（315℃×1h，空冷），降低残余应力，稳定尺寸。

**显微组织控制**：最终组织为单相奥氏体（γ相），晶粒度控制在5~8级（ASTM E112标准），无δ铁素体及碳化物析出相。通过控制冷却速度，避免出现马氏体相变，确保合金在低温下的尺寸稳定性。

**无损检测及质量保证**：所有产品均进行超声波探伤（UT，按ASTM A578标准，灵敏度为φ1.2mm平底孔）、液体渗透检测（PT，按ASTM E165标准），确保无裂纹、夹杂等内部缺陷。每批产品附带光谱分析报告及力学性能检测报告，全流程可追溯。

## 五、应用领域

- **液化天然气（LNG）储罐制造**：用于储罐内壁及支撑结构，利用其超低膨胀特性防止低温下焊缝开裂。

- **精密光学仪器**：制造望远镜镜筒、激光干涉仪基座、卫星相机框架，避免温度变化导致光学系统失准。

- **标准量具与计量设备**：生产标准块规、千分尺框架、齿轮量规，保证长期精度稳定性。

- **航空航天**：用于卫星天线支撑结构、惯性导航系统壳体、航天器热控组件。

- **电子与微波器件**：制造微波波导管、谐振腔、精密电阻骨架，减少温度漂移对信号传输的影响。

- **深海探测设备**：用于深海潜航器壳体、声呐基阵支架，适应深海低温高压环境。

## 六、产品详细参数

**化学成分（wt%，典型值，以产品质保书为准）**：

镍（Ni）：35.0~37.0；碳（C）：≤0.05；锰（Mn）：0.20~0.60；硅（Si）：≤0.30；磷（P）：≤0.020；硫（S）：≤0.020；钴（Co）：≤0.50；铬（Cr）：≤0.15；铁（Fe）：余量。

**力学性能（室温，典型值，以产品质保书为准）**：

抗拉强度（Rm）：≥450MPa；屈服强度（Rp0.2）：≥240MPa；延伸率（A）：≥30%；硬度（HB）：≤180；冲击功（Akv，室温）：≥80J。

**物理性能（典型值）**：

密度：8.10 g/cm³；熔点：1430℃；热导率（20℃）：10.5 W/(m·K)；电阻率（20℃）：0.75 μΩ·m；线膨胀系数（-60℃~+100℃）：≤1.5×10⁻⁶/℃；弹性模量：140 GPa。

**耐腐蚀/高温性能**：

低温韧性（-196℃冲击功）：≥60J（典型值）；氧化增重率（500℃×100h）：≤0.05 mg/cm²；耐盐雾腐蚀（5%NaCl，35℃，48h）：无点蚀。

**产品规格范围**：

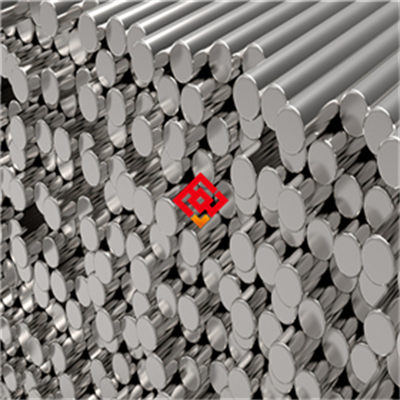

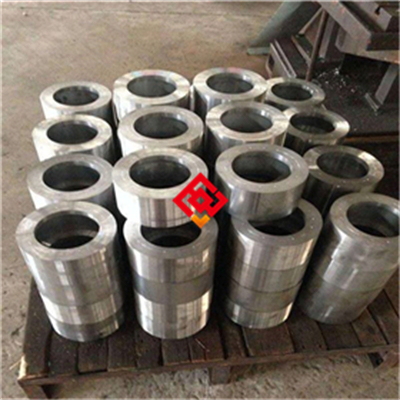

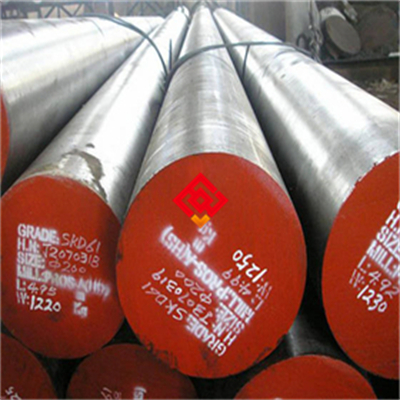

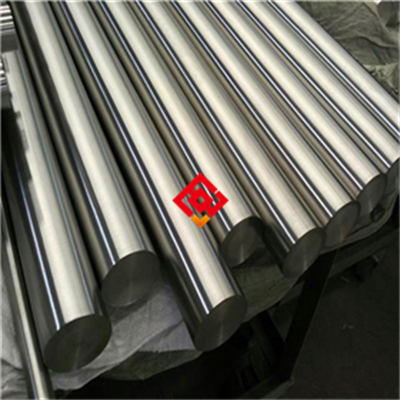

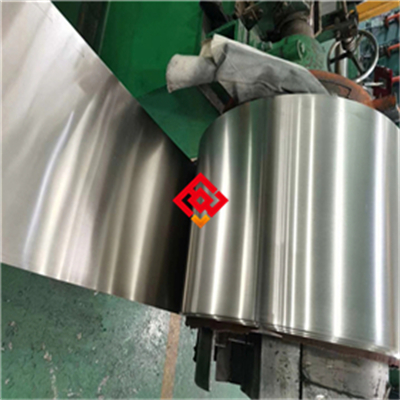

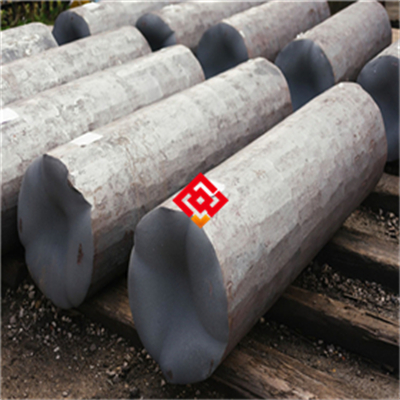

热轧板/卷：厚度2.0~50mm，宽度1000~2500mm，长度2000~6000mm；冷轧板/带：厚度0.5~3.0mm，宽度500~1500mm；圆棒：直径8.0~300mm，长度3000~6000mm；无缝管：外径25~219mm，壁厚3.0~30mm；锻件：按图纸定制（单件重量≤5吨）；丝材：直径0.5~6.0mm。

**交货状态**：

板材/带材：固溶+酸洗（或磨光）；棒材：固溶+车光（或磨光）；管材：固溶+酸洗；锻件：固溶+粗加工（或精加工）。

**批次溯源码解读**：

编码规则：MJ-4J36-年月-炉号-热处理批号-规格代码。例如：MJ-4J36-202503-1234-HT01-PL10。其中“MJ”代表上海墨钜，“4J36”为牌号，“202503”为生产年月，“1234”为炉号，“HT01”为热处理批次，“PL10”代表板厚10mm。客户可通过登录上海墨钜官网或拨打业务电话，输入批号即可查询原厂质保书（含化学成分、力学、探伤、尺寸检验报告）。

## 七、注意事项

1. **避免加工硬化区域**：因瓦合金在冷加工（如冷轧、冷拉）后会产生明显加工硬化，硬度上升至HB≥220，此时必须进行中间退火（800℃×30min，空冷）以恢复塑性，禁止在硬化状态下继续深加工。

2. **焊接后必须热处理**：焊接接头存在残余应力，会导致尺寸不稳定，因此焊接后应在315℃×2h进行去应力退火（空冷），禁止焊后直接使用。

3. **禁止接触含硫介质**：在高温（>300℃）下，合金表面会与含硫气体（如SO₂、H₂S）反应生成硫化镍，导致晶间脆化，因此禁止用于含硫环境。

4. **避免长期服役于400℃以上**：当温度超过400℃时，合金中会析出碳化物及γ′相，导致热膨胀系数上升至3×10⁻⁶/℃以上，丧失超低膨胀特性，因此使用温度上限建议控制在350℃以下。

5. **表面划伤风险**：因瓦合金硬度较低（HB≤180），运输及加工过程中易被硬物划伤，划伤处会成为应力集中源，在低温工况下可能引发裂纹，因此要求所有接触面使用软质垫材（如橡胶、毛毡），禁止使用钢丝刷或砂轮打磨。

## 八、存储与运输指南

**存储环境要求**：仓库温度应保持在-10℃~+40℃，相对湿度≤70%。产品必须放置在木制或橡胶垫板上，垫板高度≥100mm，避免地面潮气侵蚀。禁止与酸、碱、重金属粉末（如铜粉、锌粉）混存，防止电化学腐蚀。

**包装规范**：小尺寸板材及棒材采用塑料薄膜缠绕+干燥剂（硅胶包）+木箱包装；大尺寸板材及锻件采用防锈纸包裹+塑料布覆盖+钢带捆扎，外置防水油毡。管材两端用塑料堵头密封，内部充入氮气（纯度≥99.9%），防止内壁氧化。

**运输注意事项**：运输车辆需配备防雨篷布，严禁暴晒或雨淋。产品在车厢内必须用木楔或橡胶垫固定，防止滑动碰撞。吊装时使用尼龙吊带（禁止钢丝绳直接接触），吊带与产品接触处加垫橡胶片。明确禁止行为：禁止与腐蚀性物质（如盐酸、硫酸、氯盐）混装；禁止露天存放超过72小时；禁止踩踏或抛掷产品。

## 九、加工操作规范

**切割**：

推荐方法：厚度≤10mm时采用激光切割（功率1.5~3kW，切割速度2~5m/min）；厚度10~50mm时采用带锯切割（锯带速度30~50m/min，进给量0.05~0.15mm/齿）；厚度>50mm时采用水刀切割（压力350~400MPa，磨料为80目石榴石）。切割后边缘须用锉刀或砂带打磨至R≤1mm，去除毛刺及热影响区。禁止使用普通砂轮片切割，因为砂轮片中的粘结剂（酚醛树脂）在高温下会与合金中的镍反应，导致表面污染及裂纹。

**焊接（适用时）**：

推荐方法：钨极氩弧焊（TIG，直流正接）或手工电弧焊（SMAW，低氢型焊条）。填充金属牌号：ERNiFe-2（AWS A5.14）或ENiFe-Cl（AWS A5.15），直径1.6~3.2mm。焊接参数：电流80~160A（TIG）或100~180A（SMAW），电压12~18V，焊接速度100~200mm/min。层间温度≤100℃，保护气体为高纯氩气（纯度≥99.99%），流量10~15L/min。焊后必须进行去应力热处理：315℃×2h，空冷。注意事项：焊接前必须清理母材表面氧化皮及油污，禁止使用含氯溶剂（如三氯乙烯）清洗。焊接过程中禁止强行拉伸或锤击焊缝。

**热处理**：

固溶处理：830℃×1h，水淬（冷却速度≥50℃/s）。注意事项：加热时必须通入保护气氛（氩气或氮气，纯度≥99.95%），防止表面氧化。禁止在还原性气氛（如氢气）中加热，避免氢脆。时效处理：本合金通常不进行时效处理，如需稳定化尺寸，可在315℃×1h进行去应力退火，空冷。冷却方式必须均匀，禁止局部吹风导致温差应力。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号4J36因瓦合金或更高级别的低膨胀合金（如4J32），避免使用不锈钢（如304），因为不锈钢热膨胀系数（16×10⁻⁶/℃）与因瓦合金不匹配，会导致螺栓松动或密封失效。密封垫片应选用不含卤素（氯、氟）的聚四氟乙烯（PTFE）或柔性石墨垫片，禁止使用含氯橡胶垫片，因为氯离子在潮湿环境下会引发应力腐蚀。安装完成后，焊缝及切割边缘应进行酸洗钝化处理（用10%硝酸+3%氢氟酸溶液，40℃×15min），然后清水冲洗并干燥。

**日常维护方法**：清洁周期建议每6个月一次，使用中性清洗剂（pH值6~8，如肥皂水）或去离子水清洗表面污垢，禁止使用含氯、含氟的清洗剂（如漂白水、盐酸）。清洗后用软布擦干，防止水渍残留导致局部腐蚀。对于LNG储罐内部，应定期（每年）进行超声波测厚，监测壁厚减薄情况，测厚点应标记并记录数据。

**常见故障及解决方法**：

- **表面点蚀**：原因：氯离子污染或表面划伤。处理方法：用200目砂纸打磨去除点蚀坑，然后用10%硝酸钝化30min，清水冲洗后干燥。严重时需更换部件。

- **焊缝开裂**：原因：焊后未热处理或层间温度过高。处理方法：清除裂纹至露出金属光泽，重新焊接并严格执行焊后热处理（315℃×2h，空冷）。

- **尺寸变形**：原因：服役温度超过400℃或焊接残余应力释放。处理方法：将工件在315℃×2h进行去应力退火（空冷），然后重新校准尺寸。若变形量超过设计公差，需更换。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理（830℃）或焊接时，操作人员必须佩戴耐高温手套（材质：芳纶或碳纤维，耐温≥500℃）、防护面罩（遮光号≥10）及阻燃服（材质：Nomex或棉质阻燃处理）。禁止触碰未冷却工件（工件温度降至200℃以下方可接触）。现场必须配备干粉灭火器（ABC型）或二氧化碳灭火器，严禁使用水灭火，因为水遇高温工件会瞬间汽化导致蒸汽烫伤及设备短路。

**切割加工安全**：使用激光或等离子切割时，操作人员必须佩戴防护面罩（遮光号≥5）及防噪声耳塞（噪声≥85dB时）。现场必须安装排烟系统（风量≥2000m³/h），及时排出切割产生的金属粉尘（主要成分为镍、铁氧化物，属于可吸入颗粒物）。火花隔离要求：切割区域与易燃物（如油桶、木箱）距离≥10m，或设置防火帘（材质：石棉布或陶瓷纤维布）。

**产品损坏或腐蚀后的应急处理**：若发现因瓦合金部件（如LNG储罐内壁）出现裂纹或泄漏，应立即执行以下步骤：（1）停机隔离：切断与该部件连接的介质源（如LNG管道），关闭阀门，挂牌警示。（2）人员防护：操作人员必须佩戴防毒面具（过滤式，针对镍及铁氧化物粉尘）、耐酸碱手套及防护服。（3）泄漏介质处理：若泄漏介质为LNG（液化天然气），应立即疏散人员，开启防爆排风系统，禁止任何火源（包括手机、对讲机），并通知消防部门。若泄漏介质为酸液（如硝酸），应使用碳酸氢钠中和，然后收集至专用容器。（4）废弃物处置：切割下来的废料、打磨粉尘及清洗废液均属于危险废物（HW类，代码HW17或HW49），必须交由有资质的危废处理公司处置，禁止随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户从以下四个方面评估产品适配性：（1）**应用场景匹配度**：确认使用温度是否在-60℃~+100℃范围内，若超出此范围（如高温>400℃），建议选择其他低膨胀合金（如4J32或4J29）。（2）**关键性能参数**：核对产品质保书中的热膨胀系数（需≤1.5×10⁻⁶/℃）及低温冲击功（需≥60J），若用于LNG储罐，还需确认PREN值（点蚀当量，PREN=Cr+3.3Mo+16N，因瓦合金中Cr含量低，PREN≤1，因此必须依赖涂层或阴极保护）。（3）**认证要求**：用于LNG领域需提供船级社认证（如CCS、DNV、ABS）或NACE MR0175认证；用于精密仪器需提供ISO 9001质量体系认证。建议客户要求上海墨钜提供原厂质保书，并委托第三方检测机构（如SGS、BV）进行复验，重点检测化学成分（镍含量）及热膨胀系数，确保性能达标。

## 十四、价格标准

4J36因瓦合金价格因规格、数量及附加要求而异，参考区间如下：

- **板材（厚度2~10mm）**：120~180元/公斤（批量≥1吨，含税含运费）；小批量（<100公斤）试样价：150~220元/公斤（上浮15~20%）。

- **圆棒（直径20~100mm）**：100~160元/公斤（批量≥1吨）；小批量：130~200元/公斤。

- **管材（外径50~100mm）**：180~280元/公斤（批量≥0.5吨）；小批量：220~350元/公斤。

- **锻件（按图定制）**：200~350元/公斤（含模具费，批量≥1吨）。

- **批量折扣政策**：采购量≥5吨可享5~12%折扣；≥10吨可享12~20%折扣；长期合作客户可另议。

- **附加服务费用**：如需双认证（船级社+ISO）加收10~15%费用；如需第三方检测（SGS）加收5~10%费用；如需定制热处理（如特殊稳定化工艺）加收8~12%费用。

具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂超标）导致失效的，上海墨钜免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内远程指导（电话、微信、邮件）；如需现场服务（如焊接工艺评定、安装指导），48小时内工程师抵达现场。

- **检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、热膨胀系数）费用由上海墨钜承担；特殊检测项目（如低温冲击、应力腐蚀试验）双方协商分担。

- **备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户备件供应不中断。

- **售后响应**：质量问题2小时内回复，48小时内出初步方案（包括原因分析、处理措施及时间表）。
