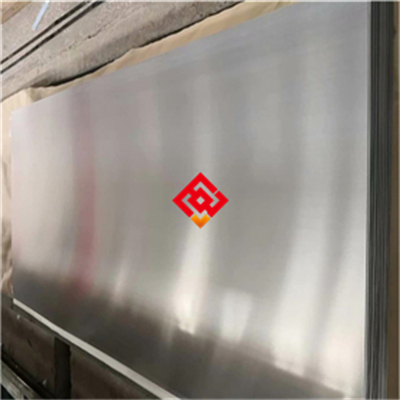

4J33 铁镍钴封接合金 现货带材0.2-2.0mm 可零切 与陶瓷匹配

# 4J33 铁镍钴封接合金 现货带材0.2-2.0mm 可零切 与陶瓷匹配

## 一、产品概述与适用范围

4J33属于铁镍钴系定膨胀封接合金（也称玻封合金或陶瓷封接合金），产品大类为精密合金中的膨胀合金。典型牌号为4J33（对应国际牌号Kovar或ASTM F15）。该合金的核心特性是在-60℃至+600℃宽温域内具有与95%氧化铝陶瓷及硬质玻璃相匹配的线膨胀系数，从而实现气密封接。主要优势包括：1）膨胀系数可调可控，与陶瓷/玻璃的封接应力极低；2）在封接温度区间内组织稳定，无异常相变；3）具有良好的加工塑性，可制成0.2-2.0mm薄带材；4）表面可镀镍、镀金，满足电子管、继电器等器件的焊接与封接需求；5）耐热循环冲击性能优异，适用于高可靠性军工及航空航天器件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）及可控气氛连续热处理线，严格执行ASTM F15及GB/T 15018标准，全流程工艺可追溯。公司长期为电子、通信、航空航天、仪器仪表行业提供高精度封接合金带材，产品批次稳定性高，表面光洁度好。

## 三、核心功能

1. **定膨胀封接功能**：4J33合金在-60℃至+600℃范围内，平均线膨胀系数为（4.6～5.2）×10⁻⁶/℃，与95%氧化铝陶瓷及DM305、DM308等硬质玻璃的膨胀曲线高度吻合，封接后气密性可达1×10⁻⁹ Pa·m³/s以上。

2. **高气密性封接**：合金在封接过程中润湿性好，与玻璃或陶瓷形成牢固的化学键合，无气泡、无裂纹，适用于真空电子器件及半导体封装。

3. **冷热加工成形性**：带材可进行冲压、弯曲、冲孔、深拉伸等冷加工，也可进行氩弧焊、电阻焊、激光焊等焊接，加工后封接面不变形。

4. **表面处理适应性**：合金表面可直接镀镍、镀金、镀银，镀层附着力强，适用于钎焊及引线键合。

5. **耐热循环稳定性**：经多次高低温冲击（如-55℃至+300℃循环），封接界面无脱层、无开裂，长期可靠性高。

## 四、技术特点

**合金设计思路**：4J33合金通过控制铁、镍、钴三元素的比例，使合金在居里点（约430℃）附近保持稳定的低膨胀特性。其中钴元素可提高合金的居里温度，并改善与陶瓷的润湿性；镍元素调节膨胀系数曲线斜率，确保在宽温域内与陶瓷匹配。

**冶炼工艺**：采用真空感应熔炼（VIM）+电渣重熔（ESR）双联工艺，有效去除气体及非金属夹杂物，确保合金纯净度。铸锭经高温均匀化退火后锻造开坯，再经多道次冷轧至目标厚度。

**热处理制度**：成品带材在氢气保护气氛中进行光亮退火，退火温度范围为850℃～950℃，保温时间根据厚度确定（0.2mm带材约5分钟，2.0mm带材约20分钟），随后以适当速度冷却。退火后组织为单一奥氏体，晶粒度控制在5～8级，无碳化物或σ相析出。

**显微组织控制**：严格控制晶粒度，细晶组织有利于冲压及封接；避免晶界析出相，防止封接时产生微裂纹。每批次均进行金相检验，确保组织均匀。

**无损检测及质量保证**：带材逐卷进行涡流探伤（ET），检测表面及近表面缺陷；厚度及宽度尺寸采用激光测距仪在线监控；每批产品附带原厂质保书，化学成分、膨胀性能、力学性能100%检验。

## 五、应用领域

- **航空航天**：用于卫星、导弹、航空发动机的传感器外壳、电连接器封接件。

- **电子及半导体**：用于集成电路陶瓷封装外壳、晶体管底座、继电器触点封接。

- **真空电子器件**：用于行波管、磁控管、X射线管的陶瓷-金属封接。

- **光纤通信**：用于激光器管壳、光模块气密封装。

- **仪器仪表**：用于高精度压力传感器、真空规管、热电偶保护管。

- **医疗器械**：用于植入式电子器件（如心脏起搏器）的陶瓷封接外壳。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：镍Ni：28.5～29.5；钴Co：16.8～17.8；铁Fe：余量；碳C≤0.03；锰Mn≤0.50；硅Si≤0.30；磷P≤0.020；硫S≤0.020；铝Al≤0.20；镁Mg≤0.10；氧O≤0.003；氮N≤0.003。

**力学性能（室温，典型值，以实际质保书为准）**：抗拉强度Rm：480～620 MPa；屈服强度Rp0.2：280～380 MPa；断后伸长率A：≥30%（标距50mm）；硬度：HV 130～170（退火态）。

**物理性能（典型值，以实际质保书为准）**：密度：8.15 g/cm³；熔点：约1450℃；热导率：17 W/(m·K)（20℃）；电阻率：0.48 μΩ·m（20℃）；平均线膨胀系数：20℃～300℃为（4.6～5.0）×10⁻⁶/℃，20℃～500℃为（5.0～5.4）×10⁻⁶/℃，20℃～600℃为（5.2～5.6）×10⁻⁶/℃；弹性模量：137 GPa。

**耐腐蚀/高温性能**：在干燥空气及惰性气氛中抗氧化性能良好；在潮湿环境中（如含氯离子气氛）可能产生轻微锈蚀，建议封接后镀层保护。高温持久强度不适用封接合金。

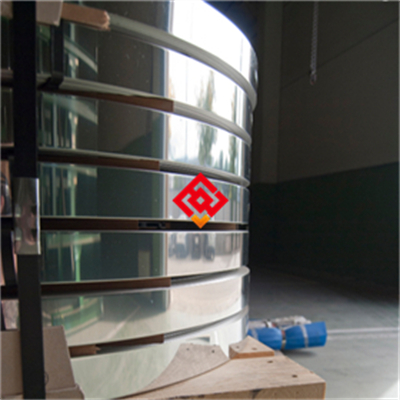

**产品规格范围**：带材厚度0.2～2.0mm，宽度10～300mm（可定制宽度），单卷重量10～200kg。可零切（最小起订量1kg）。

**交货状态**：光亮退火态（氢气保护退火），表面呈银白色金属光泽。可提供表面磨光或抛光处理，需提前说明。

**批次溯源码解读**：编码规则为“MJ-4J33-年月-炉号-热处理批号-规格代码”，例如“MJ-4J33-2503-2405-AN01-0.5×100”。其中“MJ”代表上海墨钜，“4J33”为牌号，“2503”为生产年月（2025年3月），“2405”为炉号，“AN01”为热处理批号，“0.5×100”为厚度0.5mm宽度100mm。客户可通过该编码向上海墨钜索取原厂质保书。

## 七、注意事项

1. 4J33合金在封接前必须进行彻底的除油和去氧化皮处理，建议采用碱性清洗剂或超声波清洗，禁止使用含氯溶剂（如三氯乙烯），以免引起晶间腐蚀。

2. 合金在氢气气氛中退火后表面呈活化状态，暴露于空气中需在24小时内完成封接或镀层，否则表面会生成氧化膜影响封接质量。

3. 封接加热速度不宜过快，建议控制在5～10℃/min，避免因热应力导致陶瓷破裂。

4. 焊接时推荐使用同材质焊丝（如4J33焊丝）或镍基焊丝（如ERNi-1），禁止使用含铅、锌、镉等低熔点元素的焊料，以免污染封接界面。

5. 合金在加工过程中有轻微加工硬化倾向，冷加工率超过50%时需进行中间退火，退火温度850～900℃，保温时间根据厚度确定。

6. 带材表面划伤会直接影响封接气密性，搬运及加工时务必使用无纺布或橡胶垫隔离，禁止裸手触摸。

## 八、存储与运输指南

**存储环境要求**：存储温度范围5℃～35℃，相对湿度上限60%。带材应平放于木质或塑料垫板上，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品及重金属粉末混存。

**包装规范**：每卷带材先包裹气相防锈纸，再套聚乙烯塑料袋，内置干燥剂（硅胶包），最后装入木箱或高强度编织袋。木箱内壁贴防水膜，箱体标注“防潮”“轻放”标识。

**运输注意事项**：运输过程中必须固定牢固，防止卷材滚动碰撞。车辆应有防雨篷布，严禁暴晒。吊装时使用尼龙吊带或柔性夹具，禁止钢丝绳直接接触带材表面。

**禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏或抛掷包装件；禁止在带材表面书写或粘贴标签。

## 九、加工操作规范

**切割**：推荐使用精密带锯（锯条齿距4～6mm，线速度20～30m/min）或激光切割（功率500～1000W，切割速度2～4m/min）。切割后断面需用锉刀或砂纸打磨去除毛刺，禁止使用普通氧化铝砂轮片（会污染表面）。注意事项：切割时使用冷却液（水基乳化液）降温，防止热影响区氧化。

**焊接（适用于封接前引线焊接或壳体焊接）**：推荐采用钨极氩弧焊（TIG），填充金属选用同材质4J33焊丝或ERNi-1焊丝。焊接电流：40～80A（根据厚度调整）；焊接速度：100～200mm/min；层间温度≤100℃；保护气体：99.99%氩气，流量8～12L/min。焊后无需热处理，但需进行100%气密性检测。注意事项：焊接前必须清洁焊接区域，禁止使用含硫或氯的焊剂。禁止在通风不良环境下焊接（会产生臭氧）。

**热处理（退火）**：固溶退火温度850～950℃，保温时间按每毫米厚度3～5分钟计算，冷却方式为随炉冷却至600℃以下后空冷。注意事项：退火气氛必须为干燥氢气或真空（真空度≤1×10⁻² Pa），禁止在氧化性气氛中退火。禁止快速冷却（会产生内应力）。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：封接件的连接件推荐使用同材质4J33或4J29合金，也可使用可伐合金（Kovar）配套。密封垫片应选用无卤素、无硫的氟橡胶或石墨垫片，禁止使用含氯的聚四氟乙烯垫片（高温下释放腐蚀性气体）。安装后若需酸洗钝化，建议采用硝酸（HNO₃）10%+氢氟酸（HF）2%的混合液，温度40～50℃，时间2～5分钟，随后用去离子水冲洗干净。

**日常维护方法**：清洁周期建议每季度一次，清洗剂选用中性清洗剂（pH值6～8）或无水乙醇，禁止使用含氯、含硫的清洗剂。对于已镀金或镀镍的表面，可用软布蘸取少量异丙醇擦拭。长期不使用的封接件应存放在干燥柜中，相对湿度≤30%。

**常见故障及解决方法**：

- 故障现象：封接界面出现微裂纹。原因：加热速度过快或冷却不均。解决方法：调整封接炉温控程序，降低升温速率至3～5℃/min，增加均温时间。

- 故障现象：表面点蚀。原因：存储环境湿度过高或接触了含氯介质。解决方法：用2000目砂纸轻磨点蚀处，重新进行酸洗钝化，并改善存储条件。

- 故障现象：焊接后变形。原因：焊接热输入过大或夹具刚性不足。解决方法：采用脉冲焊接，降低焊接电流，增加夹具压紧点。

## 十一、安全警示与应急处理

**高温操作安全**：进行封接或退火操作时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩及阻燃工作服。禁止在未冷却状态下触碰工件（表面温度可能超过600℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属会瞬间汽化爆炸）。

**切割加工安全**：操作激光切割或带锯时，必须佩戴防护面罩（激光切割遮光号≥5，带锯遮光号≥2），开启排烟系统，切割区域周围设置火花隔离帘。禁止在无防护条件下直视激光束。

**产品损坏或腐蚀后的应急处理**：若封接件发生破裂或腐蚀泄漏，应立即停机并隔离该部件，切断与之相连的介质源（如气体、液体）。人员需穿戴防酸碱手套和护目镜，避免直接接触泄漏物。泄漏的酸性或碱性介质应先用大量水稀释，再收集至专用容器，按当地环保法规分类处置（可能属于HW类危险废物）。废弃的4J33合金带材可回收作为废钢处理，但需确保无镀层污染。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：若您的封接对象为95%氧化铝陶瓷或DM系列硬质玻璃，4J33是最佳选择；若封接对象为低膨胀玻璃（如石英玻璃），请选择4J29或4J44牌号。

2. **关键性能参数**：请重点核对膨胀系数曲线（20～500℃区间值）及气密性指标（氦质谱检漏值）。对于高可靠性军工应用，建议要求PREN值（点蚀当量）≥18。

3. **认证要求**：如涉及航空航天、核工业或医疗器械，需提供相应认证（如AS9100、NACE MR0175、ISO 13485）。上海墨钜可配合提供第三方检测报告。

4. **备品备件比例**：建议按实际用量增加10%～15%的备品，用于工艺试验及损耗补充。

5. 建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数及化学成分。小批量试样（≤5kg）建议先进行封接工艺验证。

## 十四、价格标准

4J33铁镍钴封接合金带材参考价格区间为120～260元/公斤（厚度0.2～2.0mm，宽度10～300mm，具体价格取决于厚度公差、表面要求及采购数量）。批量折扣政策：单次采购≥100公斤可享5%折扣，≥500公斤可享10%折扣，≥1吨可享12%折扣。小批量试样（≤10公斤）按基础价格上浮15%～20%计价。附加服务如双认证（原厂+第三方）、定制热处理、表面镀镍/镀金等需另计费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、膨胀系数不合格）导致封接失效的，上海墨钜免费更换或全额退款。

- **技术资料**：随货提供中英文质保书（含化学成分、膨胀系数、力学性能、探伤报告、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

- **技术支持**：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达客户工厂。

- **检测服务**：可安排SGS、BV等第三方检测机构进行膨胀系数、化学成分、金相组织等项目检测，常规检测费用由上海墨钜承担（限首次采购客户）。

- **备品保障**：该产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户产线不受影响。

- **售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
