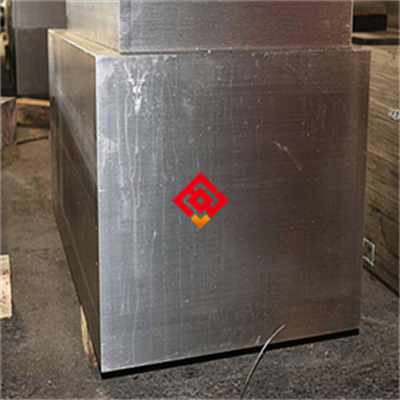

4J32 低膨胀合金 厂家直供 真空熔炼 提供膨胀系数报告 出厂价附质保书

# 4J32 低膨胀合金 厂家直供 真空熔炼 提供膨胀系数报告 出厂价附质保书

## 一、产品概述与适用范围

4J32低膨胀合金属于铁镍钴系精密合金，典型牌号为4J32（对应国际标准Invar型合金的改进型，亦称超因瓦合金）。该合金的核心特性是在较宽温度范围内具有极低的热膨胀系数，特别适用于对尺寸稳定性要求极高的精密仪器与电子元器件制造。使用温度范围通常为-60℃至+100℃，在此区间内平均线膨胀系数可控制在1.5×10⁻⁶/℃以下，远低于普通金属材料。核心优势包括：其一，极低的热膨胀系数，确保高低温环境下零件尺寸几乎不变；其二，良好的加工塑性和焊接性能，可制成复杂形状零件；其三，组织稳定性好，长期使用后膨胀性能不衰减；其四，与硬玻璃、陶瓷等材料封接时匹配性好，封接应力低；其五，真空熔炼工艺保证合金纯净度，气体含量低，适合高真空环境应用。该产品适用于需要精密尺寸匹配的航空航天、电子封装、光学仪器、精密模具等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、真空自耗重熔炉及全流程精密热处理设备，严格执行ASTM F1684标准及GB/T 15018国家标准，从原材料入库到成品出库实施全流程工艺可追溯。公司长期为精密仪器、电子通信、航空航天等高端制造领域提供高品质特殊合金材料，是国内低膨胀合金领域的重要供应商。

## 三、核心功能

4J32低膨胀合金具备以下核心功能：

1. **极低热膨胀功能**：在-60℃至+100℃范围内，平均线膨胀系数α≤1.5×10⁻⁶/℃（典型值，以实际产品质保书为准），可在温度波动环境下保持零件尺寸高度稳定，适用于精密光学镜筒、激光谐振腔体等部件。

2. **玻璃与陶瓷封接匹配功能**：该合金的热膨胀曲线与多种硬玻璃及陶瓷材料（如DM305、DM308玻璃及95%氧化铝陶瓷）高度匹配，封接后残余应力小，气密性好，是电子管、继电器、传感器外壳封接的理想材料。

3. **高尺寸稳定性功能**：经过合适的热处理制度（稳定化处理），合金内部残余应力充分释放，在长期服役过程中不会发生明显的尺寸漂移，适用于精密模具、标准量具等需要长期保持尺寸精度的部件。

4. **良好冷热加工功能**：该合金在退火状态下具有良好的塑性，可进行冷冲压、深拉延、弯曲、旋压等冷成型加工，也可进行锻造、轧制等热加工，便于制造复杂形状零件。

5. **低磁性功能**：4J32合金属于弱磁性材料，在电子设备中不会对磁场产生明显干扰，适合用于磁屏蔽组件或电子束聚焦系统等对磁场敏感的部件。

## 四、技术特点

### 合金设计思路

4J32合金是在铁镍二元因瓦合金基础上添加钴元素形成的三元合金。镍含量控制在31.5%~33.0%范围内，使合金在室温附近获得最低的热膨胀系数；钴的加入（3.5%~4.5%）进一步降低膨胀系数并拓宽低膨胀温度区间，同时提高合金的组织稳定性。碳含量严格控制在0.05%以下，锰、硅等元素控制在较低水平，以避免形成碳化物偏析影响膨胀性能。

### 冶炼工艺

采用真空感应熔炼（VIM）工艺，在真空条件下熔化原料，有效去除气体（氧、氮、氢）及低熔点杂质，保证合金纯净度。对于要求更高的应用，可进一步采用真空自耗重熔（VAR）或电渣重熔（ESR）进行二次精炼，使成分更均匀、组织更致密。冶炼过程中严格控制合金元素烧损，最终化学成分偏差控制在标准允许范围内。

### 热处理制度

典型热处理制度包括：

- **软化退火**：加热至830℃~880℃，保温30~60分钟，炉冷或空冷，获得适合冷加工的低硬度组织。

- **稳定化处理**：加热至300℃~400℃，保温4~6小时，炉冷至室温。此处理用于消除加工应力，稳定尺寸，确保后续使用中膨胀系数稳定。

- **去应力退火**：加热至500℃~600℃，保温1~2小时，空冷，用于消除冷加工或焊接后的残余应力。

### 显微组织控制

4J32合金为单相奥氏体组织（面心立方结构），无相变发生。通过控制冶炼纯净度和热处理工艺，获得均匀细小的等轴晶粒，晶粒度通常控制在5~8级。避免出现混晶或粗大晶粒，确保膨胀性能的均匀性。合金中无明显的第二相析出，组织纯净。

### 无损检测及质量保证

每批次产品均进行严格的检测：采用超声波探伤（UT）检测内部缺陷（如裂纹、夹杂、气孔），探伤灵敏度按GB/T 4162标准A级执行；采用液体渗透检测（PT）检查表面开口缺陷；采用光谱分析（OES）或化学分析法验证化学成分；采用热膨胀仪精确测量线膨胀系数，出具膨胀系数检测报告。所有检测数据记录在案，实现全流程可追溯。

## 五、应用领域

- **电子真空器件行业**：用于制造大功率电子管、行波管、速调管的金属外壳及引线，与玻璃封接确保真空密封。

- **精密光学仪器行业**：用于制造激光器谐振腔体、精密光学镜架、天文望远镜支撑结构等需要热尺寸稳定的部件。

- **航空航天与卫星制造**：用于制造卫星天线支架、导航系统精密结构件、热控组件等，适应太空环境大幅温度变化。

- **精密模具与量具行业**：用于制造标准块规、精密模具型腔、坐标测量机部件等需要长期尺寸稳定的工装。

- **半导体设备制造**：用于制造光刻机部件、晶圆传输机械手、真空腔体法兰等，满足纳米级加工精度要求。

- **低温工程领域**：用于制造液化天然气（LNG）储运设备中的精密测量元件、低温阀门部件等，适应低温环境。

## 六、产品详细参数

### 化学成分（质量分数，%）

镍（Ni）：31.5~33.0；钴（Co）：3.5~4.5；碳（C）：≤0.05；锰（Mn）：≤0.60；硅（Si）：≤0.30；磷（P）：≤0.020；硫（S）：≤0.020；铁（Fe）：余量。

### 力学性能（典型值，以实际产品质保书为准）

- 室温抗拉强度（Rm）：≥520 MPa（退火态）；≥650 MPa（冷加工态）

- 室温屈服强度（Rp0.2）：≥250 MPa（退火态）；≥500 MPa（冷加工态）

- 延伸率（A）：≥30%（退火态）；≥10%（冷加工态）

- 硬度：≤180 HB（退火态）；≥250 HB（冷加工态）

### 物理性能（典型值）

- 密度：8.15 g/cm³

- 熔点：约1430℃

- 平均线膨胀系数（-60℃~+100℃）：≤1.5×10⁻⁶/℃

- 热导率：约13 W/(m·K)（25℃）

- 电阻率：约0.75 μΩ·m（25℃）

- 弹性模量：约140 GPa（25℃）

- 居里点：约230℃

### 耐腐蚀与高温性能

4J32合金在大气环境中具有良好的耐腐蚀性，但在酸性介质（尤其是含氯离子环境）中耐蚀性一般，不适合直接接触强酸、强碱或海水。在高温下（超过300℃）膨胀系数会显著增大，故不建议在300℃以上长期使用。抗氧化性能中等，在400℃以下空气中氧化速率较低。

### 产品规格范围

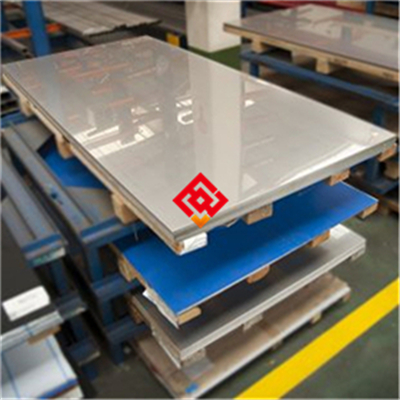

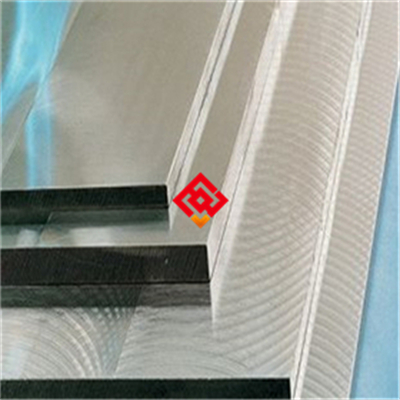

- **板材**：厚度0.5mm~50mm，宽度1000mm以下，长度2000mm以下

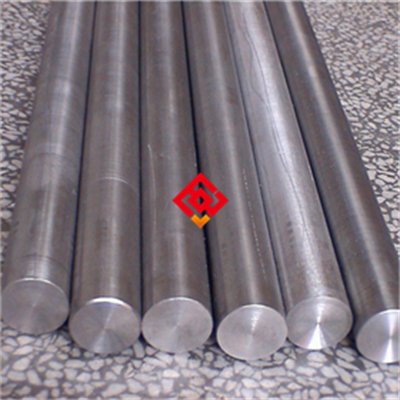

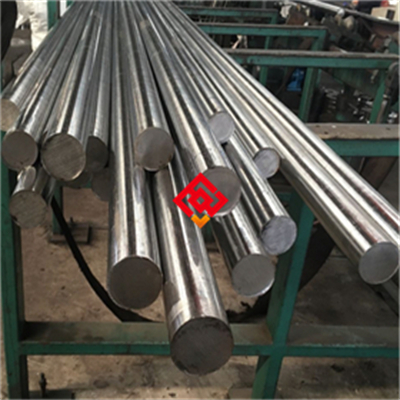

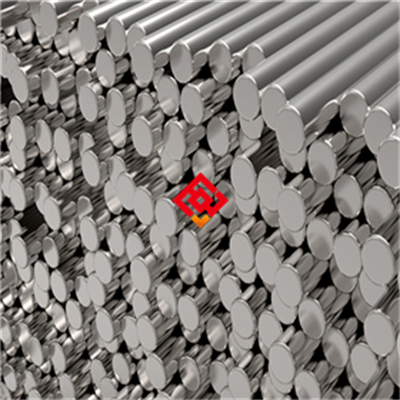

- **棒材**：直径5mm~200mm，长度3000mm以下

- **管材**：外径6mm~100mm，壁厚0.5mm~10mm，长度6000mm以下

- **锻件**：根据客户图纸定制，单件重量≤500kg

- **丝材**：直径0.1mm~5mm，以盘卷形式供货

### 交货状态

- 板材：热轧/冷轧+退火+酸洗或磨光表面

- 棒材：热锻/热轧+退火+车光或磨光表面

- 管材：冷轧/冷拔+退火+酸洗或光亮退火

- 丝材：冷拉+退火+表面抛光

### 批次溯源码解读

编码规则示例：MJ-4J32-202505-0123-300-5.0，其中：

- MJ：上海墨钜品牌代码

- 4J32：产品牌号

- 202505：生产年月（2025年5月）

- 0123：炉号（对应冶炼炉次）

- 300：热处理批号（表示热处理工艺编号）

- 5.0：规格代码（如板材厚度5.0mm）

客户可通过编码向上海墨钜查询该批次完整的生产记录和检测数据，并获取原厂质保书。

## 七、注意事项

1. **避免超过居里点使用**：4J32合金的居里点约为230℃，超过此温度后铁磁性消失，膨胀系数急剧增大，失去低膨胀特性。严禁在300℃以上长期使用。

2. **禁止与含氯介质直接接触**：该合金在含氯离子环境（如海水、漂白剂、盐酸蒸汽）中易发生点蚀和应力腐蚀开裂，如需接触此类介质，应进行表面防护或选用更耐腐蚀的材料。

3. **冷加工后必须进行去应力处理**：冷冲压、深拉延等大变形量加工后，若不进行去应力退火，残余应力会导致零件在后续使用或存放过程中发生缓慢变形，影响尺寸稳定性。

4. **焊接后应进行稳定化处理**：焊接热循环会在焊缝及热影响区产生残余应力，导致局部膨胀系数异常。焊后建议进行300℃~400℃的稳定化处理，消除应力并恢复低膨胀性能。

5. **表面划伤的风险**：该合金硬度较低（退火态），在加工和搬运过程中容易产生表面划伤和压痕。深划伤可能成为应力集中源，在后续使用或封接过程中引发裂纹，因此加工时应使用软质夹具，搬运时避免金属间直接摩擦。

6. **热处理时注意防氧化**：在800℃以上高温加热时，合金表面会形成氧化皮，影响尺寸精度和表面质量。建议在保护气氛（如氩气、氮气）或真空条件下进行高温热处理。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：-10℃~40℃

- 相对湿度：≤70%（避免结露）

- 地面垫材：应放置在干燥的木制托盘或橡胶垫上，禁止直接接触水泥地面

- 禁止混存的物质：酸、碱、盐类化学品，重金属粉末（如铜粉、锌粉），含硫化合物（如硫化橡胶）

### 包装规范

- 防潮防锈方式：先用中性防锈纸包裹产品，外层用塑料薄膜密封，内置干燥剂（硅胶包，每立方米不少于2包），最后装入木箱或高强度编织袋。对于精密加工表面，应使用无纺布间隔层。

- 标识：外包装上清晰标注产品牌号、规格、批号、净重、生产日期及“防潮”“轻放”标志。

### 运输注意事项

- 固定方式：产品在车厢内应使用木楔或捆绑带固定，防止运输过程中滑动碰撞

- 防雨防暴晒：必须使用防雨篷布覆盖，避免雨水浸入；禁止在阳光下暴晒超过4小时

- 吊装要求：使用吊带或带有软质衬垫的吊钩进行吊装，禁止钢丝绳直接接触产品表面，以免造成压痕或划伤

- 明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用金属钩直接钩挂产品

## 九、加工操作规范

### 切割

- 推荐方法：厚度≤10mm时，推荐使用激光切割或水刀切割，切口质量好，热影响区小；厚度>10mm时，推荐使用带锯（带锯速度控制在20~40m/min）或等离子切割（电流100~300A，切割速度根据厚度调整）

- 切割后打磨要求：切割后切口边缘应使用氧化铝砂轮片或锉刀去除毛刺和氧化皮，打磨至光滑。精密零件切割后建议预留0.5~1mm加工余量，后续通过机加工去除热影响区。

- 禁止行为：禁止使用普通碳化硅砂轮片（可能引入硅元素污染），禁止在切割过程中使用含氯切削液

### 焊接（适用于需焊接的部件）

- 推荐焊接方法：钨极氩弧焊（TIG）或等离子弧焊，优先选择TIG焊

- 填充金属牌号：推荐使用与母材同质的4J32焊丝，或选用ERNiFeCo-1型镍基焊丝

- 焊接参数：TIG焊推荐电流60~150A（根据板厚调整），电压10~15V，焊接速度100~200mm/min

- 层间温度：控制≤150℃，避免过热导致晶粒粗大

- 保护气体：纯度≥99.99%的氩气，流量8~15L/min，背面需加保护气防止氧化

- 焊后热处理：焊后应立即进行300℃~400℃稳定化处理，保温2~4小时，炉冷

- 注意事项：焊接前必须清理焊件表面油污和氧化皮，使用丙酮或酒精擦拭；焊接时尽量采用小线能量，减少热输入

- 禁止行为：禁止使用手工电弧焊（焊条焊），禁止在无保护气氛下进行焊接，禁止焊后快速冷却

### 热处理

- 软化退火：加热至830℃~880℃，保温30~60分钟，炉冷至300℃以下再空冷。冷却速度不宜过快，避免产生热应力。

- 稳定化处理：加热至300℃~400℃，保温4~6小时，炉冷至室温。此处理应在所有机加工和焊接完成后进行。

- 去应力退火：加热至500℃~600℃，保温1~2小时，空冷。适用于冷加工变形后的中间退火。

- 注意事项：高温加热时建议在真空或保护气氛中进行，防止氧化；热处理后应缓慢冷却，避免急冷产生变形。

- 禁止行为：禁止在氧化性气氛中长时间高温加热，禁止采用水淬冷却（会引起严重变形和应力）

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

### 安装要点

- 推荐连接件材质：螺栓、螺母等连接件应选用与4J32膨胀系数相近的材料，如4J42、4J50等铁镍合金，或选用不锈钢（需考虑膨胀系数差异带来的热应力）。禁止使用普通碳钢连接件。

- 密封垫片选型：与玻璃或陶瓷封接时，垫片应选用无卤素材料（如纯石墨垫片、聚四氟乙烯垫片），避免卤素在高温下腐蚀封接界面。

- 安装后的酸洗钝化或清洁要求：安装完成后，使用中性清洗剂（如去离子水+少量中性洗涤剂）清洗表面油污和指纹，然后用无水乙醇擦拭，最后用干燥氮气吹干。如表面有轻微氧化，可用10%硝酸溶液进行钝化处理，然后用清水冲洗干净并干燥。

### 日常维护方法

- 清洁周期：在正常洁净环境中，每3个月清洁一次；在粉尘或油雾环境中，每月清洁一次。

- 清洗剂类型：使用中性清洗剂或不含氯的有机溶剂（如异丙醇、乙醇），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。

- 防锈/防氧化处理：长期存放时，表面可涂覆防锈油或气相防锈纸包裹；在干燥环境中，也可不做特殊防锈处理。若发现表面出现轻微锈斑，可用2000目砂纸轻磨后重新钝化。

### 常见故障及解决方法

1. **表面点蚀**：表现为表面出现针尖大小的腐蚀坑。原因多为接触了含氯介质或酸性物质。处理方法：先用去离子水彻底清洗表面，再用10%硝酸溶液钝化30分钟，清洗干燥后涂覆防锈油。若点蚀深度超过0.1mm，需进行机械打磨去除。

2. **焊缝开裂**：表现为焊接后或使用过程中焊缝出现裂纹。原因多为焊接参数不当（热输入过大）或焊后未及时进行稳定化处理。处理方法：先打磨去除裂纹，重新焊接并严格控制层间温度，焊后立即进行300℃稳定化处理。若裂纹已扩展至母材，需更换部件。

3. **尺寸变形**：表现为零件在使用过程中尺寸发生缓慢变化。原因多为加工后未进行充分去应力处理，或使用温度超过了允许范围。处理方法：对零件进行稳定化处理（300℃~400℃，保温4~6小时），重新校核尺寸。如变形量过大，需重新加工。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴的防护装备：耐高温手套（耐温≥200℃）、防护面罩（防热辐射）、阻燃工作服

- 禁止触碰未冷却工件：热处理后的工件表面温度可达800℃以上，必须冷却至60℃以下方可接触，且需使用专用夹具

- 现场灭火器类型：配备干粉灭火器或二氧化碳灭火器，严禁使用水基灭火器（高温金属遇水可能发生爆溅）

### 切割加工安全

- 防护面罩：激光切割或等离子切割时，应佩戴遮光号≥10的防护面罩，防止弧光伤害眼睛

- 排烟系统：切割过程中会产生金属烟尘，必须开启排烟系统，操作人员应佩戴防尘口罩

- 火花隔离：切割区域周围1米内不得放置易燃物，地面铺设防火毯，防止火花引燃

### 产品损坏或腐蚀后的应急处理

- 停机隔离：发现产品因腐蚀或机械损伤导致泄漏（如用于真空封接的部件），应立即停止设备运行，关闭相关介质阀门，隔离故障区域

- 切断介质源：如涉及气体或液体介质，必须切断上游阀门，释放系统压力

- 人员防护：处理腐蚀产物或泄漏介质时，操作人员应佩戴防酸手套、护目镜和防毒面具

- 泄漏介质中和收集：若泄漏介质为酸性，使用碳酸氢钠溶液进行中和；若为碱性，使用稀醋酸中和。中和后使用吸附材料（如硅藻土、活性炭）收集，装入专用废弃物容器

- 废弃物分类及处置：腐蚀产物、中和废液、吸附材料等均属于危险废物（HW类），应按照当地环保法规分类暂存，并委托有资质的处置单位处理，严禁随意倾倒

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择4J32低膨胀合金时，建议从以下方面进行综合评估：

1. **应用场景匹配度**：明确使用温度范围是否在-60℃~+100℃之内，若需在更宽温度范围（如-200℃~+200℃）使用，可考虑4J36（因瓦合金）或4J38等牌号。若需与特定玻璃或陶瓷封接，需核对双方膨胀曲线匹配数据。

2. **关键性能参数**：重点关注线膨胀系数具体数值（要求≤1.5×10⁻⁶/℃还是更严格的标准），以及居里点温度是否满足使用要求。对于精密仪器应用，还应关注尺寸稳定性（长期时效后尺寸变化率）。

3. **认证要求**：根据出口或行业要求，确认是否需要提供船级社认证（如DNV、BV、ABS）、NACE MR0175认证（如用于酸性环境）或ISO 9001体系认证。上海墨钜可根据客户需求提供相应认证文件。

4. **备品备件比例**：对于批量采购，建议按设备维护计划预留10%~15%的备品备件，特别是用于精密封接的零件，建议多备一套以防加工或安装过程中出现损耗。

5. **核对质保书与第三方检测**：建议用户在收货后核对上海墨钜原厂质保书中的化学成分、膨胀系数、力学性能等数据是否与合同一致。对于关键应用，可要求提供第三方检测报告（如SGS、BV）以验证性能，检测费用可协商。

## 十四、价格标准

4J32低膨胀合金的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求等因素影响。参考价格区间如下：

- **板材（厚度≤10mm，标准尺寸）**：约180~350元/公斤

- **棒材（直径20~100mm）**：约200~400元/公斤

- **管材（小口径薄壁管）**：约300~600元/公斤

- **精密丝材（直径≤1mm）**：约500~1000元/公斤

- **定制锻件（按图加工）**：按实际重量及加工难度报价，通常在400~800元/公斤

**批量折扣政策**：单次采购量≥5吨，可享受5%~12%的折扣（具体折扣比例根据牌号和规格协商）；≥10吨，折扣可进一步上调。

**小批量试样加价规则**：单次采购量≤50公斤，视为小批量试样，价格通常上浮15%~20%，以覆盖生产切换成本。

**特殊附加费用**：如需双认证（如船级社+NAEC）、第三方检测（SGS/BV）、定制热处理（如特殊稳定化工艺）或特殊包装（如真空包装+木箱），将产生额外费用，具体金额请与销售确认。

**提示**：以上价格均为参考区间，实际价格受市场行情波动影响。具体报价请联系曾先生获取精确订单报价，联系电话：021-67898711（业务）或13472787990（私人）。

## 十五、服务与保障

- **质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏差、内部裂纹、非金属夹杂超标）导致产品在使用过程中失效的，上海墨钜承诺免费更换同规格产品或按合同金额退款，不包含因加工、安装、使用不当或不可抗力导致的损坏。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数、探伤检测、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书每批次一份，可追溯至炉号和热处理批号。

- **技术支持**：提供24小时内远程技术指导（电话、邮件或视频）。如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决加工、安装或使用中的技术问题。现场服务费用按实际差旅成本收取，技术咨询免费。

- **检测服务**：可安排SGS、BV等国际权威第三方检测机构进行产品性能验证，常规检测项目（化学成分、力学性能、膨胀系数、超声波探伤）的费用由上海墨钜承担。非常规检测项目（如高温持久性能、特殊腐蚀试验）费用由客户承担或双方协商。

- **备品保障**：对于已停产的产品型号，自停产之日起五年内，上海墨钜仍可提供同质替代材料或按原图纸进行定制加工，确保客户的设备维修和备件更换需求不受影响。

- **售后响应**：接到质量反馈后2小时内回复，确认问题性质；48小时内出具初步解决方案或处理意见。对于紧急问题，可优先安排换货或退款，后续再协商责任归属。
