4J29 铁镍钴封接合金 替代进口 与玻璃匹配 价格低25% 带材棒材

# 4J29 铁镍钴封接合金 产品介绍

## 一、产品概述与适用范围

4J29铁镍钴封接合金，属于精密合金大类中的定膨胀封接合金，典型牌号为4J29（亦常被称为Kovar合金）。该合金主要特性为具有可控的线膨胀系数，能够在较宽温度范围内与硼硅玻璃及陶瓷实现良好的封接匹配，封接气密性优异，同时具备良好的加工塑性和焊接性能。使用温度范围通常为-60℃至+450℃，在此区间内膨胀系数稳定，封接界面应力低。核心优势包括：一、膨胀系数与多种硬质玻璃及陶瓷精确匹配，封接后不产生热应力开裂；二、合金成分纯净，气体含量低，封接后真空气密性优良；三、可替代进口同类产品，性能完全对标，成本降低约25%；四、供货形态灵活，带材、棒材均可按客户需求定制尺寸；五、加工性能良好，可进行冲压、弯曲、钻孔、焊接等冷热加工，适合大规模电子封装生产。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及精密冷轧、拉拔生产线，严格执行ASTM F15及GB/T 15018标准组织生产，全流程工艺可追溯，每一批次均附原厂质保书。公司长期为电子、航空航天、真空器件行业提供高可靠性封接材料，产品已出口至欧美及东南亚市场。

## 三、核心功能

4J29合金主要具备以下核心功能：第一，定膨胀封接功能，在20℃至450℃范围内平均线膨胀系数约为5.0×10⁻⁶/℃至6.0×10⁻⁶/℃（典型值，以实际产品质保书为准），与DM305、DM308等硼硅玻璃及95%氧化铝陶瓷膨胀系数匹配，封接后界面应力小，气密性达到1×10⁻⁹ Pa·m³/s以上。第二，耐高低温循环功能，在-60℃至+450℃反复热循环中，膨胀系数稳定，封接件不脱裂、不漏气。第三，良好的可焊性，可采用银铜钎料、金基钎料进行真空钎焊，也可进行氩弧焊及电子束焊接，焊缝致密。第四，加工成型功能，带材可进行深冲、弯曲、刻蚀，棒材可进行车削、钻孔、磨光，加工后表面光洁，适合精密零件制造。

## 四、技术特点

4J29合金的技术特点主要体现在以下几方面：合金设计思路方面，通过精确控制铁、镍、钴三种元素的配比，其中镍含量约为28.5%至29.5%，钴含量约为16.8%至17.8%，余量为铁及微量杂质，使合金的居里点温度调整至约430℃附近，从而在室温至450℃范围内获得稳定的低膨胀特性。冶炼工艺方面，采用真空感应熔炼（VIM）加真空自耗重熔（VAR）双联工艺，有效降低合金中气体含量（氧、氮、氢）及非金属夹杂物，提高纯净度，确保封接界面无气泡、无夹杂。热处理制度方面，通常采用在900℃至1000℃的氢气气氛中退火处理，保温30分钟至60分钟后快速冷却，以消除加工应力并稳定晶粒尺寸，获得均匀的显微组织。显微组织控制方面，成品晶粒度控制在5级至8级（ASTM标准），组织为单一奥氏体相，无有害析出相，确保膨胀系数均匀一致。无损检测及质量保证方面，带材和棒材逐卷或逐支进行超声波探伤（UT）检测内部缺陷，表面进行涡流探伤（ET）或液体渗透检测（PT），化学成分采用直读光谱仪分析，每批产品附带详细检测报告。

## 五、应用领域

4J29合金广泛应用于以下行业及部件：一、电子真空器件领域，用于制作晶体管、集成电路的金属外壳及引线，与玻璃绝缘子封接；二、航空航天领域，用于制造传感器外壳、密封连接器、微波器件封装；三、光通信领域，用于激光器管座、光模块金属壳体的玻璃封接；四、医疗设备领域，用于X射线管、电子束管等真空器件的金属-玻璃封接部件；五、高可靠性继电器及密封插座领域，用于要求真空气密性的金属外壳及端子。

## 六、产品详细参数

化学成分（wt%）：镍（Ni）28.5-29.5；钴（Co）16.8-17.8；锰（Mn）≤0.50；硅（Si）≤0.30；碳（C）≤0.04；磷（P）≤0.020；硫（S）≤0.020；铁（Fe）余量。杂质总量严格控制，气体含量氧≤20ppm、氮≤30ppm、氢≤5ppm。

力学性能（室温典型值，以实际产品质保书为准）：抗拉强度（Rm）450-600 MPa；屈服强度（Rp0.2）≥250 MPa；延伸率（A）≥30%；硬度（HV）130-180。合金塑性优良，可承受较大变形量而不开裂。

物理性能：密度8.17 g/cm³（典型值）；熔点约1450℃；热导率（20℃）约17 W/(m·K)；电阻率（20℃）约0.48 μΩ·m；平均线膨胀系数（20℃-450℃）5.0×10⁻⁶/℃至6.0×10⁻⁶/℃（典型值，以实际产品质保书为准）；弹性模量约138 GPa。

耐腐蚀及高温性能指标：合金在干燥空气中抗氧化性良好，450℃以下表面氧化膜薄且均匀，不影响封接性能；在潮湿环境中需注意表面防护，长期暴露可能产生轻微锈蚀。封接气密性测试：氦质谱检漏漏率≤1×10⁻⁹ Pa·m³/s。

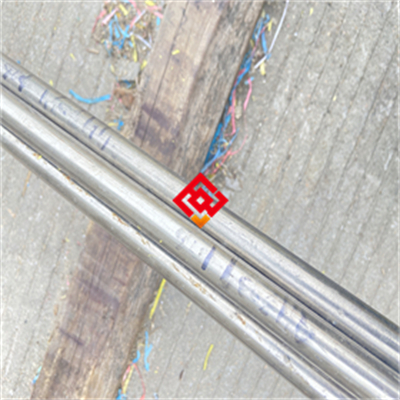

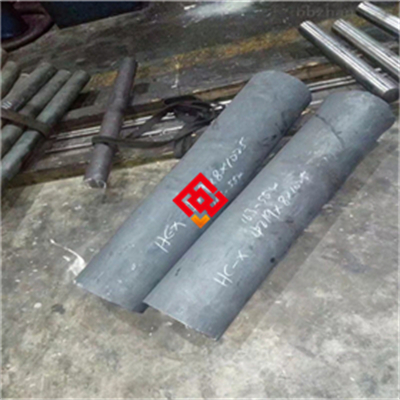

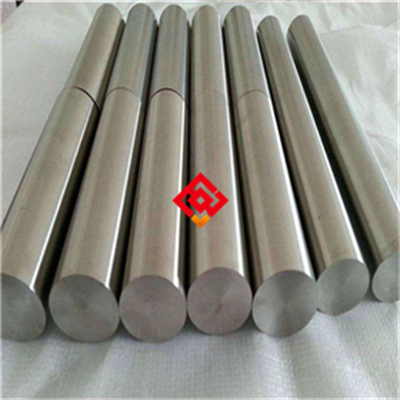

产品规格范围：带材厚度0.05mm至3.0mm，宽度5mm至400mm；棒材直径1.0mm至100mm，长度1000mm至6000mm；也可按客户图纸提供定尺锻件或冲压件。

交货状态：带材通常以冷轧状态交货，表面光亮或经酸洗处理；棒材以冷拉或磨光状态交货，表面光洁度Ra≤1.6μm。可根据要求提供退火态或半硬态。

批次溯源码解读：编码规则为“MJ-4J29-年月-炉号-批号-规格代码”，例如“MJ-4J29-202505-0823-01-0.5×200”，其中MJ代表上海墨钜，4J29为牌号，202505为生产年月，0823为炉号，01为热处理批号，0.5×200为带材厚度与宽度规格。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、膨胀系数实测值及探伤报告。

## 七、注意事项

使用4J29合金时需特别注意以下事项：第一，合金在封接前必须进行严格的清洗，去除表面油污、氧化皮及指纹，否则封接界面会产生气泡或虚焊，推荐使用丙酮或酒精超声波清洗，禁止使用含氯溶剂（如三氯乙烯），以免产生氯化物腐蚀。第二，封接加热过程中应控制升温速率，避免因局部过热导致晶粒粗化，影响膨胀系数稳定性，禁止在超过1000℃的氧化气氛中长时间加热。第三，合金在冷加工（如冲压、弯曲）后会产生加工硬化，如需进一步深加工，应进行中间退火处理（在氢气保护下加热至800℃-850℃），禁止在无保护气氛下退火，否则表面严重氧化。第四，焊接时应选用与母材膨胀系数匹配的钎料（如Ag72Cu28或Au80Sn20），禁止使用膨胀系数差异过大的钎料，否则封接后热循环易产生裂纹。第五，合金在潮湿或含硫环境中易发生表面变色或点蚀，长期储存或使用时应保持干燥，必要时进行镀镍或镀金保护，禁止与酸、碱、硫化物直接接触。

## 八、存储与运输指南

存储环境要求：4J29合金应存放在干燥、通风的室内仓库，环境温度控制在5℃至40℃，相对湿度上限为60%。带材和棒材应放置在木质或塑料垫板上，离地高度不低于30cm，禁止直接接触地面。严禁与酸、碱、盐类物质、重金属粉末（如铜粉、锌粉）及有机溶剂混存，以免发生化学腐蚀或污染。

包装规范：带材采用中性防锈纸加塑料薄膜包裹，内放干燥剂（硅胶包），外层用木箱或高强度纸箱包装，木箱内壁衬有防潮膜。棒材逐支用防锈纸包裹后装入编织袋或塑料管，两端加保护帽，再装入木箱或铁架。包装外标注产品牌号、规格、炉号、净重及“防潮”“轻放”标识。

运输注意事项：运输过程中应使用密封厢式货车，避免雨淋和暴晒。货物在车厢内需用绑带固定，防止滑动或碰撞。吊装时使用尼龙吊带或柔性吊具，禁止使用钢丝绳直接接触产品表面，以免造成划伤或压痕。明确禁止行为：禁止与腐蚀性物质混放运输；禁止露天存放或临时堆放于潮湿地面；禁止踩踏或抛掷包装件；禁止在包装上叠放重物。

## 九、加工操作规范

切割操作：推荐采用精密带锯切割或激光切割，带锯切割时线速度控制在15-25米/分钟，进给量适中，使用冷却液防止过热。激光切割时推荐光纤激光器，功率1000-3000W，切割速度根据厚度调整，辅助气体使用氮气或氩气。切割后边缘毛刺需用细锉或砂纸打磨光滑，去除熔渣和氧化层。禁止使用普通砂轮片切割，因为砂轮片中的杂质可能嵌入合金表面，导致封接时产生缺陷。

焊接操作（如适用）：推荐采用氩弧焊（TIG）或真空钎焊。TIG焊时使用钨极，填充金属推荐选用同材质4J29焊丝或匹配的镍基钎料，焊接电流根据板厚选择（通常30-80A），氩气纯度不低于99.99%，流量8-15L/min，层间温度控制在100℃以下。真空钎焊时推荐使用Ag72Cu28钎料，钎焊温度780℃-820℃，真空度不低于5×10⁻³ Pa。焊后应进行去应力退火，温度400℃-450℃，保温1-2小时，随炉冷却。禁止在强氧化性火焰下焊接，禁止使用酸性钎剂。

热处理操作：去应力退火温度400℃-450℃，保温时间按厚度每毫米1-2分钟计算，冷却方式为随炉冷或空冷。成品退火（消除加工硬化）温度800℃-850℃，保温30-60分钟，保护气氛为干氢或真空，冷却方式为快速冷却（水淬或气淬），以获得细晶组织。注意事项：退火前必须彻底清洗工件表面油污，禁止在含氧气氛中高温加热，否则表面严重氧化，影响封接性能。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

安装要点：封接组装时，金属件和玻璃件的接触面应保持清洁、无毛刺，推荐使用同材质4J29或更高级别的不锈钢（如304L）作为连接件，密封垫片应选用无卤素材料（如纯铝垫片或石墨垫片），禁止使用含氯或含氟的垫片（如聚四氟乙烯PTFE在高温下可能释放腐蚀性气体）。安装后建议进行酸洗钝化处理（使用20%硝酸溶液，室温浸泡20-30分钟），以去除表面轻微氧化层，提高耐蚀性，然后用去离子水彻底冲洗并烘干。

日常维护方法：根据使用环境确定清洁周期，一般建议每3-6个月清洁一次。清洗剂推荐使用中性清洁剂或无水乙醇，禁止使用含氯、含硫的清洗剂（如盐酸、次氯酸钠等）。清洁后用软布擦干或热风吹干，必要时涂覆薄层防锈油（适用于非封接面）。对于暴露在潮湿环境中的封接件，建议定期进行气密性抽检。

常见故障及解决方法：一、封接界面出现微小气泡或漏气，可能原因是金属件表面清洗不彻底或加热速度过快，解决方法是重新清洗并控制升温速率在10℃/min以下，必要时更换钎料。二、封接件在热循环后出现裂纹，可能是膨胀系数匹配不良或加热温度过高，解决方法是核对膨胀系数实测值，调整封接温度或更换玻璃牌号。三、封接件表面出现锈斑或点蚀，可能是存储环境湿度过高或接触了腐蚀性介质，解决方法是去除锈蚀层后进行镀镍或镀金保护，同时改善存储条件。

## 十一、安全警示与应急处理

高温操作安全：在进行封接或退火操作时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩及阻燃工作服，禁止触碰未冷却至室温的工件（表面温度可能超过400℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为水遇高温工件可能导致剧烈汽化喷溅或设备损坏。

切割加工安全：激光切割或带锯切割时，操作人员必须佩戴符合要求的防护面罩（激光切割需使用特定波长的防护眼镜，遮光号根据激光功率选择），现场应安装排烟系统，及时排除切割产生的金属粉尘和烟气。火花隔离区应设置防火挡板，禁止在切割区域存放易燃物品。

产品损坏或腐蚀后的应急处理：若发现封接件出现泄漏或腐蚀，应立即停机隔离，切断介质源（如真空、气体或液体），避免有害介质扩散。操作人员应穿戴防护手套、护目镜和防护服，防止接触腐蚀产物或泄漏介质。对于泄漏的腐蚀性介质，应使用中和剂（如碳酸氢钠溶液中和酸性介质，或稀醋酸中和碱性介质）进行中和处理，然后收集至专用容器，分类标识为危险废弃物（如HW类，具体代码根据介质性质确定），交由有资质的专业机构处置。禁止将废弃物直接排入下水道或普通垃圾桶。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选择4J29合金时，应从以下方面进行综合评估：首先，确认应用场景的封接匹配要求，核对合金的线膨胀系数实测值是否与目标玻璃或陶瓷的膨胀系数在封接温度范围内一致，建议要求上海墨钜提供每批次的膨胀系数检测数据。其次，关注关键性能参数，如膨胀系数均匀性、气密性等级及表面光洁度，对于高可靠性器件（如航空航天级），建议要求进行100%氦质谱检漏。第三，确认认证要求，如是否需要第三方检测报告（SGS、BV）或客户指定的供应商审核。第四，对于长期批量采购，建议与上海墨钜签订技术协议，明确各项性能指标及验收标准。第五，备品备件方面，建议按实际用量预留10%-15%的余量，以防加工损耗或紧急更换需求。最后，请务必核对上海墨钜提供的原厂质保书，确保产品信息与合同一致，并可要求提供第三方检测报告以验证性能。

## 十四、价格标准

4J29合金的参考价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求确定。常规带材（厚度0.1-1.0mm）参考价格区间为每公斤180元至350元；棒材（直径5-50mm）参考价格区间为每公斤200元至400元。具体价格因尺寸、公差精度、表面要求及交货状态而异。批量采购可享折扣：单批次采购量≥5吨，可享5%至12%的折扣；采购量≥10吨，折扣可进一步商议。小批量试样（单批次≤50公斤）通常按基准价上浮15%至20%计价。如需特殊附加要求，如双认证（NACE+船级社）、第三方检测（SGS、BV）或定制热处理，价格将根据实际成本另行增加。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

质保期：自产品交付之日起12个月内，因材料内在质量缺陷（如化学成分偏离、膨胀系数不合格、内部裂纹、气密性不达标等）导致产品失效的，上海墨钜将免费更换同规格产品或全额退款。技术资料：随货提供中英文质保书（含化学成分、力学性能、膨胀系数实测值、无损检测报告及尺寸检验记录）、产品说明书、物质安全数据表（MSDS）及推荐加工工艺规程。技术支持：收到客户咨询后24小时内提供远程技术指导；如需现场服务，承诺48小时内安排工程师抵达客户现场。检测服务：可安排SGS、BV等第三方权威检测机构进行性能复验，常规检测项目（化学成分、力学性能、膨胀系数）费用由上海墨钜承担，非常规项目（如氦质谱检漏、盐雾试验）费用另行协商。备品保障：产品停产后五年内，仍可为客户提供同质替代材料或按原图纸定制加工，确保设备长期运行无忧。售后响应：质量问题反馈后2小时内回复处理意见，48小时内出具初步解决方案，重大问题由技术总监牵头成立专项小组，直至问题闭环。
