1J80 高磁导率合金 厂家直供 真空熔炼 提供热处理工艺 出厂价附报告

# 1J80 高磁导率合金 厂家直供 真空熔炼 提供热处理工艺 出厂价附报告

## 一、产品概述与适用范围

1J80高磁导率合金属于铁镍系软磁合金（软磁合金是指具有低矫顽力和高磁导率的磁性材料，易于磁化和退磁），典型牌号为1J80。该合金在弱磁场中具有极高的初始磁导率和最大磁导率，同时具备低矫顽力、低剩磁和低损耗特性。产品适用于直流及交流弱磁场环境，使用温度范围为-55℃至+200℃。其核心优势包括：初始磁导率可达80,000以上（典型值，以实际产品质保书为准）；饱和磁感应强度约0.75T（特斯拉，磁感应强度单位）；矫顽力极低，典型值低于0.4A/m（安培每米，磁场强度单位）；具有良好的温度稳定性，在宽温域内磁性能波动极小；加工性能优良，可冲压、弯曲和焊接成复杂形状。该合金特别适用于要求高灵敏度、低噪声的精密电磁元件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM，Vacuum Induction Melting，在真空环境下进行感应加热熔炼，可有效去除气体和杂质）及后续热处理设备，严格执行ASTM（美国材料与试验协会标准）和GB（国家标准）规范，全流程工艺可追溯，确保每批次产品磁性能与化学成分的一致性。公司长期致力于特殊钢及合金材料的研发与供应，在软磁合金领域积累了丰富的生产经验。

## 三、核心功能

1. **高磁导率特性**：初始磁导率μi（在极弱磁场下的磁导率）典型值≥80,000，最大磁导率μm可达300,000以上（典型值，以实际产品质保书为准），确保在微弱信号下实现高效磁通传导，适用于高灵敏度互感器、磁屏蔽等元件。

2. **低矫顽力与低损耗**：矫顽力Hc（使磁化强度降为零所需的反向磁场强度）典型值低于0.4A/m，铁损P0.5/50（在0.5T磁感应强度、50Hz频率下的铁芯损耗）低于0.3W/kg（瓦每千克），显著降低磁滞损耗与涡流损耗，适用于高频低噪环境。

3. **良好的加工与成型性**：合金在退火态下具有优良的塑性，可进行冲裁、弯曲、拉伸等冷加工。材料表面光洁，适用于制造薄带、箔材及微型磁芯。

4. **稳定的温度特性**：在-55℃至+200℃范围内，磁导率变化率小于±5%（典型值），满足航空航天及精密仪器对宽温域稳定性的严苛要求。

5. **抗应力敏感性**：通过优化热处理工艺，降低磁致伸缩系数（材料磁化时尺寸变化的比率），使元件在装配应力下磁性能波动可控。

## 四、技术特点

**合金设计思路**：1J80合金以铁为基体，镍含量约80%（重量百分比），通过高镍含量实现面心立方结构，获得极高的磁导率。添加少量钼（Mo）和铜（Cu）元素，提高电阻率（电阻率越高，涡流损耗越低）并抑制晶粒过度长大，同时改善磁时效稳定性。

**冶炼工艺**：采用真空感应熔炼（VIM）工艺，严格控制氧、氮、氢含量，减少非金属夹杂物对磁畴壁移动的钉扎效应（杂质阻碍磁畴壁运动的物理现象）。部分关键批次可配合真空自耗重熔（VAR，Vacuum Arc Remelting，通过电弧加热在真空中重熔，进一步提高纯净度）提升材料纯净度。

**热处理制度**：最终磁性能通过高温氢气退火实现。典型工艺为：在露点低于-40℃的干氢气氛中，加热至1150℃-1200℃保温4-6小时，然后以50-100℃/小时速率冷却至600℃以下，再炉冷至室温。此工艺可消除加工应力、促进晶粒长大并优化磁畴结构。

**显微组织控制**：显微组织为单相奥氏体（面心立方结构，无磁性转变），晶粒度控制在ASTM 2-4级（晶粒尺寸约0.1-0.3mm），粗大均匀的晶粒有利于降低矫顽力。严格避免碳化物及氮化物析出，因其会显著降低磁导率。

**无损检测及质量保证**：每批次产品均进行磁性能全检（环形试样法），并辅以涡流探伤（检测表面及近表面缺陷）和液体渗透检测（检测开口缺陷）。化学成分采用光谱分析验证，尺寸精度按客户要求执行。提供原厂质保书，含完整磁化曲线及磁滞回线数据。

## 五、应用领域

1. **精密电子与仪器仪表**：用于高灵敏度电流互感器、磁放大器、磁屏蔽罩及磁头芯片，要求微弱信号不失真传输。

2. **航空航天与国防**：用于陀螺仪、加速度计中的磁悬浮组件及导航系统磁屏蔽件，要求宽温域高稳定性。

3. **医疗设备**：用于核磁共振成像（MRI）的梯度线圈磁屏蔽、生物磁测量传感器，要求极低剩磁及噪声。

4. **电力与新能源**：用于漏电保护器中的零序电流互感器铁芯、光伏逆变器中的高频变压器磁芯，要求低损耗、高灵敏度。

5. **科研与计量**：用于标准互感器、磁学测量标准样品及高精度磁通门磁力仪探头。

6. **通信与数据存储**：用于高频滤波器、延迟线及磁记录读/写磁头中的磁路元件。

## 六、产品详细参数

**化学成分（重量百分比）**：镍Ni：79.0-81.0%；钼Mo：3.8-4.2%；铜Cu：≤0.5%；锰Mn：0.3-0.6%；硅Si：0.15-0.35%；碳C：≤0.03%；硫S：≤0.02%；磷P：≤0.02%；铁Fe：余量。（典型值，以实际产品质保书为准）

**力学性能（退火态，室温）**：抗拉强度Rm：450-550 MPa（兆帕，应力单位）；屈服强度Rp0.2：150-200 MPa；延伸率A：30-45%；硬度：≤180 HV（维氏硬度）。

**物理性能**：密度：8.50 g/cm³（克每立方厘米）；熔点：约1450℃；热导率：20℃时约20 W/(m·K)（瓦每米开尔文）；电阻率：20℃时约0.55 μΩ·m（微欧米）；线膨胀系数：20-200℃范围内约12.5×10⁻⁶/K（每开尔文）；弹性模量：约160 GPa（吉帕）。

**磁性能（环形试样，退火态）**：初始磁导率μi：≥80,000；最大磁导率μm：≥300,000；矫顽力Hc：≤0.4 A/m；饱和磁感应强度Bs：约0.75 T；剩磁Br：≤0.1 T；铁损P0.5/50：≤0.3 W/kg。（典型值，以实际产品质保书为准）

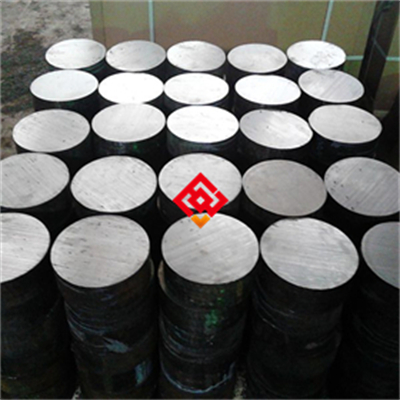

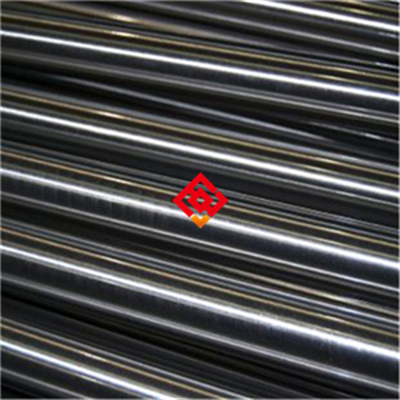

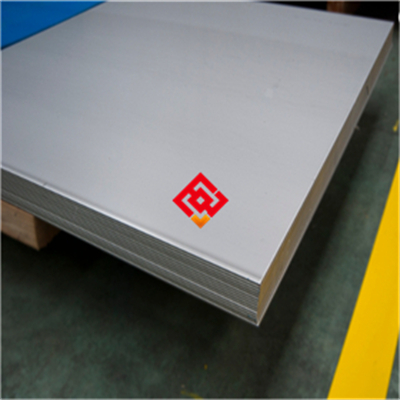

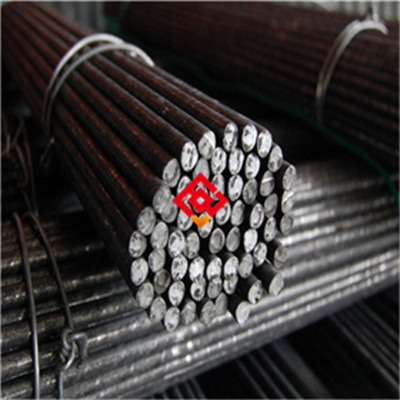

**产品规格范围**：冷轧带材：厚度0.05-2.0mm，宽度5-300mm；薄板：厚度2.0-6.0mm，宽度≤600mm；棒材：直径5-80mm；线材：直径0.1-5.0mm。可供应定尺或卷料。

**交货状态**：软态（退火）或半硬态（冷轧后未退火）。表面处理：酸洗、磨光或光亮表面。可提供预冲裁成型件。

**批次溯源码解读**：编码规则示例：MJ-1J80-202503-A12-HT01-SP02。其中“MJ”代表上海墨钜，“1J80”为牌号，“202503”为生产年月，“A12”为炉号，“HT01”为热处理批号，“SP02”为规格代码（如带材0.2mm厚）。客户可通过此编码向上海墨钜索取完整的原厂质保书及磁性能曲线。

## 七、注意事项

1. **避免应力集中**：1J80合金对机械应力敏感，冲裁或弯曲后必须进行去应力退火（约800-850℃，氢气保护），否则磁导率会显著下降。

2. **禁止接触含硫或氯介质**：在热处理或服役环境中，应避免硫、氯等元素污染，否则会导致晶界脆化及磁性能恶化。

3. **焊接后必须热处理**：若需焊接（推荐氩弧焊），焊后必须进行整体或局部氢气退火，以消除焊接热影响区应力并恢复磁性能。

4. **加工硬化倾向**：冷加工变形量超过15%时，材料硬度急剧升高，需安排中间退火（850-900℃，氢气保护）以避免开裂。

5. **表面划伤风险**：带材表面划伤会形成应力集中区，导致局部磁导率降低，加工及运输中应使用无纺布或橡胶垫保护。

6. **避免长期高温服役**：超过250℃长期使用可能导致磁时效（磁性能随时间下降），建议服役温度不超过200℃。

## 八、存储与运输指南

**存储环境要求**：温度：10-35℃；相对湿度：≤60%。材料应放置在干燥、洁净的木质托盘或橡胶垫上，严禁直接接触水泥地面。禁止与酸、碱、盐、重金属粉末（如铁粉、铜粉）及含硫橡胶制品混存。

**包装规范**：带材及薄板采用塑料薄膜缠绕密封，内置干燥剂（硅胶包），外层用木箱或高强度编织袋包装。棒材及线材涂防锈油后装入防潮纸袋，再装入瓦楞纸箱。每件包装附有批次标签及合格证。

**运输注意事项**：运输过程中应固定牢固，防止滑动碰撞。使用防雨篷布遮盖，禁止暴晒或雨淋。吊装时使用尼龙吊带或软质绳索，禁止钢丝绳直接接触材料表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：推荐采用精密带锯或水刀切割。带锯切割推荐速度：10-20 m/min（米每分钟），进给量0.02-0.05 mm/齿。水刀切割压力：350-400 MPa，磨料粒度80-120目。切割后断面需用细锉或砂纸打磨去毛刺，禁止使用普通氧化铝砂轮片（可能嵌入杂质引起腐蚀）。

**焊接（如适用）**：推荐采用钨极氩弧焊（TIG，Tungsten Inert Gas Welding，使用钨电极和惰性气体保护）。填充金属选用同牌号焊丝或高镍合金ERNi-1。焊接电流：30-80 A（根据厚度）；电压：10-15 V；焊接速度：50-150 mm/min；层间温度：≤100℃。保护气体：高纯氩气（纯度≥99.99%），流量8-12 L/min。焊后必须进行整体氢气退火（1150-1200℃，保温2-4小时，以50-100℃/小时冷却）。注意事项：焊接前必须清除表面油污及氧化膜；禁止使用含钛或铝的填充金属，以免形成脆性相。

**热处理**：最终磁性能退火：在露点≤-40℃的干氢气氛中进行。升温速率：≤200℃/小时至1150-1200℃，保温4-6小时。冷却方式：以50-100℃/小时速率控制冷却至600℃，然后炉冷至室温。注意事项：炉内必须保持微正压，防止空气进入；禁止在氧化性气氛中退火（会导致表面氧化层降低磁导率）。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质应选用同牌号或更高磁导率合金（如1J85），避免使用普通不锈钢或铜合金（因磁导率差异会产生磁通泄漏）。密封垫片应选用无卤素材料（如聚四氟乙烯PTFE），禁止使用含氯橡胶垫片。安装后若需清洁，使用中性清洗剂（pH 6-8）和无绒布擦拭，禁止使用酸性或碱性清洗液。

**日常维护方法**：清洁周期：每3-6个月或根据环境粉尘情况。清洗剂：无水乙醇或中性去离子水。清洁后需用干燥氮气吹干，并涂覆薄层防锈油（如防锈剂FP-20）。避免长期暴露在潮湿或腐蚀性气氛中。

**常见故障及解决方法**：

1. **表面点蚀**：可能由氯离子污染引起。处理措施：用含5%硝酸的钝化液（40-60℃）浸泡10-15分钟，然后大量去离子水冲洗并干燥。

2. **磁性能下降**：可能因机械应力或温度超限。处理措施：进行去应力退火（800-850℃，氢气保护，保温1-2小时）。

3. **焊缝开裂**：可能因焊接热输入过大或未进行焊后热处理。处理措施：打磨去除裂纹，重新焊接并严格按工艺进行焊后热处理。

## 十一、安全警示与应急处理

**高温操作安全**：操作退火炉或焊接工件时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（防红外辐射）及阻燃工作服。禁止触碰未冷却至60℃以下的工件。现场灭火器应配备干粉或二氧化碳类型，严禁使用水（因高温金属遇水可能引发爆炸或氢脆）。

**切割加工安全**：操作人员须佩戴遮光号≥5的防护面罩（防止弧光伤害），并确保排烟系统有效运行（吸收金属烟尘）。火花隔离区应使用阻燃布覆盖，远离易燃物。

**产品损坏或腐蚀后的应急处理**：若发现材料开裂或腐蚀泄漏，应立即停机隔离，切断与之相连的介质源。操作人员须穿戴防酸碱手套、护目镜及防护服。泄漏介质应用砂土或惰性吸附材料中和收集，废弃物按危险废物（HW类，如HW17表面处理废物或HW49其他废物）分类，交由有资质的处置单位处理。严禁直接排入下水道或环境。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购1J80高磁导率合金时，建议根据具体应用场景匹配关键性能参数：对于高灵敏度互感器，应重点关注初始磁导率μi（≥80,000）和矫顽力Hc（≤0.4 A/m）；对于高频变压器，应关注铁损P0.5/50值及电阻率。若用于航空航天，需确认产品符合相关标准（如GJB，国军标）。建议要求供应商提供原厂质保书（含磁化曲线及磁滞回线），并可委托第三方检测机构（如SGS、BV）进行磁性能复验，以验证批次一致性。对于关键设备，建议按1:1.1比例备品备件，确保后续维修替换的磁性能匹配。

## 十四、价格标准

1J80高磁导率合金参考价格区间（含税，以实际询价为准）：

- 冷轧带材（0.1-0.5mm厚）：约280-450元/公斤

- 薄板（1.0-3.0mm厚）：约320-500元/公斤

- 棒材：约250-400元/公斤

- 线材：约350-550元/公斤

批量折扣政策：采购量≥5吨可享5-12%折扣（视具体规格及交货期）；小批量试样（≤50公斤）加价15-20%。附加服务如双认证（原厂+第三方）、定制热处理（如特殊退火曲线）或精密冲裁成型件，价格另议。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂物超标、化学成分偏差、磁性能不达标）导致失效的，经确认后免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、探伤检测、尺寸检验结果）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

- **技术支持**：24小时内远程指导（电话/视频），如需现场服务，48小时内工程师抵达客户现场。

- **检测服务**：可安排SGS、BV等第三方检测机构进行磁性能复验或成分分析，常规检测项目费用由上海墨钜承担（特殊情况除外）。

- **备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务，确保客户设备长期维护需求。

- **售后响应**：质量问题2小时内回复，48小时内出初步解决方案（如补发、退换或技术整改）。
