1J79 高镍坡莫合金 替代进口 初始磁导率高 价格比进口低25%

# 1J79 高镍坡莫合金 产品介绍文章

## 一、产品概述与适用范围

1J79高镍坡莫合金属于软磁合金大类，典型牌号为1J79（对应国际牌号：Permalloy 79，如美国ASTM A753中的Alloy 4）。该合金是一种以镍和铁为基体，添加适量钼元素的精密软磁材料，以其极高的初始磁导率和极低的矫顽力著称。产品主要适用于需要高灵敏度磁信号转换、微弱磁场屏蔽及精密电磁控制的环境，使用温度范围通常为-55℃至+200℃，在宽温域内保持稳定的磁性能。核心优势包括：初始磁导率高达30000以上（典型值），可完全替代进口同类产品（如日本日立金属PC-79、德国VACOFLUX 50等）；价格比进口产品低25%左右，显著降低客户采购成本；具有极低的矫顽力（Hc≤1.6A/m），适用于高频低损耗场合；良好的冷加工性能和热稳定性，可加工成复杂形状的磁芯或屏蔽件；严格的批次一致性控制，确保每批次产品磁性能波动在5%以内。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、电渣重熔（ESR）及精密热处理生产线，严格执行ASTM A753、GB/T 15018及IEC 60404等国内外标准，全流程工艺可追溯，从原材料入厂到成品出库均实施数字化记录管理。公司长期专注于高精度软磁合金的研发与生产，在1J79、1J85、1J50等系列产品上积累了丰富经验，可为客户提供从材料选型到加工成型的全流程技术解决方案。

## 三、核心功能

1. 高初始磁导率功能：在弱磁场条件下（如H=0.08A/m），初始磁导率μi可达30000至50000（典型值），远高于普通硅钢片或铁氧体材料，适用于微弱信号变压器、磁放大器、磁屏蔽罩等需要高灵敏度磁响应的部件。

2. 低矫顽力与低磁滞损耗功能：矫顽力Hc≤1.6A/m，磁滞回线窄而陡，磁滞损耗极低，适用于高频开关电源变压器、脉冲变压器及磁记录头，可有效降低温升并提高能量转换效率。

3. 高磁导率稳定性功能：在-55℃至+200℃温度范围内，磁导率变化率小于10%（典型值），且经过1000小时老化试验后，磁导率下降不超过3%，适用于航空航天、精密仪表等对长期稳定性有严格要求的场景。

4. 优良的加工与成型功能：合金具有良好的塑性，可进行冷轧至0.05mm厚度的带材、冷拉至0.1mm直径的丝材，以及冲压、弯曲、卷绕等成型工艺，适用于制作环形磁芯、EI型磁芯、屏蔽罩等复杂形状部件。

5. 磁屏蔽效能突出：在50Hz至100kHz频率范围内，对电磁干扰（EMI）的屏蔽效能可达60dB以上，适用于精密电子设备、医疗仪器及通信系统的电磁兼容（EMC）屏蔽设计。

## 四、技术特点

**合金设计思路**：1J79合金以镍（Ni）为主要合金元素，含量控制在78.5-80.0wt%，通过调整镍含量使合金处于高磁导率成分窗口；添加钼（Mo）元素3.8-4.5wt%，钼的作用是提高电阻率、降低涡流损耗，同时抑制有序相（Ni3Fe）的析出，从而稳定高磁导率状态；铁（Fe）为余量元素，严格控制碳、硫、磷等杂质元素含量（C≤0.03%、S≤0.02%、P≤0.02%），避免杂质形成非磁性夹杂物损害磁性能。

**冶炼工艺**：采用真空感应熔炼（VIM）进行初炼，确保合金成分精确控制并去除气体和低熔点杂质；随后进行电渣重熔（ESR）精炼，进一步降低非金属夹杂物含量（如Al2O3、SiO2等），提高合金纯净度；最终采用氩气保护浇注，避免二次氧化。全流程在真空或保护气氛下进行，确保磁性能的重复性。

**热处理制度**：1J79合金必须经过严格的退火处理才能获得高磁导率。典型工艺为：在氢气保护气氛下（露点≤-40℃），加热至1100-1150℃，保温2-4小时，然后以30-50℃/h的速率缓慢冷却至600℃，再炉冷至室温。退火过程中需严格控制冷却速率，过快的冷却会引入内应力导致磁导率下降，过慢则可能引起晶粒过度粗大影响加工性能。注意事项：退火后严禁进行任何冷加工或冲击，否则将破坏磁性能，需重新退火处理。

**显微组织控制**：目标组织为粗大等轴晶粒，晶粒度控制在ASTM 2-4级（典型值），晶界清晰、无析出相。通过控制退火温度和保温时间，使晶粒充分长大，减少晶界面积，从而降低磁畴壁移动的阻力。碳化物（如TiC、NbC）和氮化物含量控制在0.01%以下，避免钉扎磁畴壁导致矫顽力升高。必要时可进行磁性能检测（如环形试样法），确保μi、Hc等指标达标。

**无损检测及质量保证**：所有出厂产品均进行超声波探伤（UT），检测内部裂纹、夹杂物等缺陷，标准按GB/T 4162或ASTM A578执行；带材产品进行涡流探伤（ET），检测表面及近表面缺陷；关键批次进行液体渗透检测（PT），确保表面无裂纹。每批次产品附带质保书，包含化学成分、磁性能、力学性能、探伤结果及尺寸检验数据，可追溯至熔炼炉号。

## 五、应用领域

1. 电子与通信行业：用于制作高频变压器磁芯、脉冲变压器磁芯、磁调制器、磁放大器及滤波电感，适用于开关电源、通信基站及雷达系统。

2. 精密仪器仪表行业：用于制作高灵敏度磁电式传感器、磁通门传感器、磁记录磁头及磁屏蔽罩，适用于精密天平、电子显微镜、核磁共振设备。

3. 航空航天与国防领域：用于制作航空发动机点火系统磁芯、导航系统磁屏蔽件、导弹制导系统信号变压器，要求高可靠性和宽温域稳定性。

4. 医疗设备行业：用于制作磁共振成像（MRI）设备的磁屏蔽组件、脑磁图（MEG）传感器磁芯、医用电源变压器，需满足生物相容性及低磁噪声要求。

5. 新能源与电力电子行业：用于制作光伏逆变器、风电变流器、电动汽车充电桩中的高频变压器及滤波电感，要求低损耗和高效率。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：78.5-80.0；钼（Mo）：3.8-4.5；铁（Fe）：余量；碳（C）：≤0.03；硫（S）：≤0.02；磷（P）：≤0.02；硅（Si）：≤0.30；锰（Mn）：0.30-0.60；铜（Cu）：≤0.20；铝（Al）：≤0.10。其他杂质元素总和≤0.50。

**力学性能（室温，典型值，以实际质保书为准）**：

抗拉强度Rm：450-550MPa；屈服强度Rp0.2：150-200MPa；延伸率A：≥35%；硬度：HV 130-160（退火态）；冲击功（室温）：≥60J。

**物理性能**：

密度：8.72g/cm³（典型值）；熔点：约1440℃；热导率：16.5W/(m·K)（20℃）；电阻率：0.55μΩ·m（20℃）；线膨胀系数：13.0×10⁻⁶/℃（20-100℃）；弹性模量：205GPa（20℃）。

**磁性能（退火态，典型值，以实际质保书为准）**：

初始磁导率μi：≥30000（H=0.08A/m）；最大磁导率μmax：≥80000；矫顽力Hc：≤1.6A/m；饱和磁感应强度Bs：0.75-0.80T；居里温度Tc：约460℃；比总损耗P1.0/50：≤0.08W/kg（B=1.0T，f=50Hz）。

**产品规格范围**：

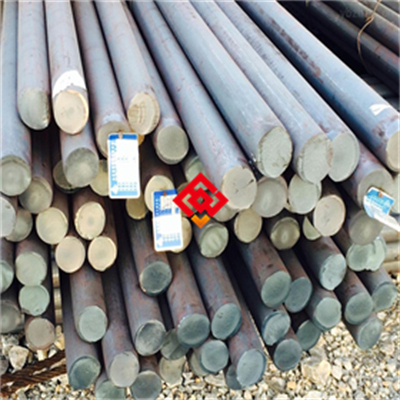

带材：厚度0.05-2.0mm，宽度5-300mm（可定制宽度）；棒材：直径5-150mm，长度1000-6000mm；管材：外径10-200mm，壁厚1-20mm；丝材：直径0.1-5.0mm；锻件：按客户图纸加工（最大重量≤500kg）。

**交货状态**：

标准交货状态为软态退火（氢气保护退火后空冷），表面为银灰色氧化膜或酸洗态。可定制状态：半硬态（冷加工后去应力退火）、硬态（冷轧/冷拉态，用于后续加工）。表面处理：可根据要求进行磨光、抛光或涂覆绝缘层。

**批次溯源码解读**：

编码规则示例：MJ-1J79-202503-A012-HT01-0.3x100。解读：MJ（上海墨钜代码）；1J79（牌号）；202503（生产年月，2025年3月）；A012（熔炼炉号，A代表VIM+ESR，012为炉次序号）；HT01（热处理批号，01代表第一次退火批次）；0.3x100（规格，厚度0.3mm，宽度100mm）。客户可凭此编码向上海墨钜申请原厂质保书，质保书包含完整的化学成分、磁性能、力学性能及探伤数据。

## 七、注意事项

1. 严禁在退火后进行任何冷加工（如弯曲、冲压、拉伸），否则将显著降低初始磁导率（可能下降50%以上），如需加工必须安排在退火前完成，或加工后重新进行氢气退火。

2. 避免长期服役在温度超过200℃的环境中，超过此温度磁导率将开始不可逆下降（因有序相Ni3Fe析出），最高短期工作温度不超过250℃（不超过10分钟）。

3. 禁止接触含硫、含氯或含氟的腐蚀性介质（如硫化氢、盐酸、氟化物），这些介质会引起晶间腐蚀，导致磁性能急剧恶化。在含氯环境中使用时，应进行表面防护处理。

4. 焊接后必须进行去应力退火处理（在氢气保护下加热至850-950℃，保温1-2小时，缓冷），否则焊接热影响区的内应力会导致磁导率不均匀，影响整体性能。

5. 加工硬化倾向显著，冷加工变形量超过20%时需进行中间退火（在惰性气体保护下加热至700-800℃，保温30分钟，空冷），避免产生裂纹或过度硬化导致后续加工困难。

6. 表面划伤和压痕会引入局部应力，导致磁性能局部劣化，因此在搬运和加工过程中应使用软质衬垫（如橡胶垫、毛毡），禁止使用金属工具直接接触表面。

## 八、存储与运输指南

**存储环境要求**：存储温度范围-20℃至+40℃，相对湿度上限60%（无冷凝）。产品应放置在干燥、通风的室内环境中，地面垫材使用木质托盘或橡胶垫，高度不低于10cm，避免直接接触水泥地面。禁止与酸、碱、重金属粉末（如铜粉、锌粉）、含硫化合物、氯化物等腐蚀性物质混存。长期储存（超过6个月）建议使用真空包装或充氮包装。

**包装规范**：标准包装采用防潮防锈方式：内层为聚乙烯塑料薄膜（厚度≥0.05mm）包裹产品，内置硅胶干燥剂（每立方米不少于200g）；外层为木箱或高强度编织袋（带材/棒材用木箱，丝材用编织袋）。木箱内壁衬有防震泡沫，确保产品在运输中不移动。每件包装上粘贴标签，注明牌号、规格、批次号、净重、生产日期及“防潮”“防压”标识。

**运输注意事项**：运输过程中必须使用封闭式车辆，严禁露天运输或暴晒。产品应固定牢固，使用绑带或木楔防止滑动，避免碰撞。吊装时使用吊带或尼龙绳，禁止钢丝绳直接接触产品表面，防止划伤。严禁踩踏或抛掷包装件，带材卷应立式放置，避免平放导致变形。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放（包括临时存放）；禁止踩踏、抛掷或翻滚包装件；禁止使用金属工具撬动产品；禁止在包装件上堆放重物。

## 九、加工操作规范

**切割**：

推荐方法：带材切割使用精密剪切机或激光切割（CO2激光或光纤激光），棒材/管材使用带锯床（锯条齿距4-6mm，线速度20-30m/min）或水刀切割（压力300-400MPa）。激光切割参数：功率1-3kW，切割速度1-5m/min（根据厚度调整），辅助气体为高纯氮气（纯度99.99%）。切割后需用细砂纸（400目以上）打磨边缘毛刺，去除热影响区（厚度约0.1-0.3mm）。注意事项：切割区域需保持清洁，避免铁屑嵌入表面。禁止使用普通砂轮片（氧化铝或碳化硅）切割，因砂轮颗粒可能嵌入合金表面，导致磁性能下降。

**焊接（如适用）**：

推荐焊接方法：钨极氩弧焊（TIG）或等离子弧焊（PAW），填充金属应选用同材质1J79焊丝或更高磁导率的1J85焊丝（镍含量80%）。焊接参数：电流50-150A（直流正接），电压12-18V，焊接速度5-15cm/min；层间温度控制在100℃以下，避免过热导致晶粒粗化。保护气体：高纯氩气（纯度99.999%），流量8-15L/min，背面保护气流量5-10L/min。焊后热处理：必须在氢气保护下加热至950-1050℃，保温1-2小时，缓冷至600℃后炉冷，以恢复磁性能。注意事项：焊接前需清除表面氧化膜（使用不锈钢刷或酸洗），焊接过程中保持电弧稳定，避免产生气孔。禁止使用手工电弧焊（SMAW）或二氧化碳气体保护焊，因焊渣和氧化会严重污染合金。详细焊接工艺参数包可向上海墨钜索取说明书。

**热处理**：

固溶/退火处理：温度1100-1150℃，保温时间按厚度计算（每1mm厚度保温30分钟），在氢气保护气氛下进行（露点≤-40℃）。冷却方式：以30-50℃/h的速率缓慢冷却至600℃，然后炉冷至室温（总冷却时间不少于8小时）。注意事项：退火前需清洁工件表面，去除油污、铁锈等杂质；退火后严禁急冷（水淬或油淬），否则会产生内应力。禁止在氧化性气氛中退火（如空气），否则表面会形成厚氧化层，需后续酸洗去除，影响尺寸精度。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：推荐连接件材质选用同牌号1J79或更高磁导率的1J85材料，避免使用奥氏体不锈钢（如304、316）作为紧固件，因其磁导率极低（μ≈1.0）会形成磁路间隙，影响整体磁性能。密封垫片应选用无卤素材料（如聚四氟乙烯PTFE、氟橡胶FKM），禁止使用含氯或含硫的橡胶垫片（如氯丁橡胶、丁腈橡胶），以免腐蚀合金。安装完成后，建议进行酸洗钝化处理（使用10%硝酸+3%氢氟酸混合液，室温浸泡5-10分钟，后用去离子水冲洗），去除表面加工污染并形成保护膜。对于磁屏蔽组件，安装时需确保屏蔽罩与磁芯之间无气隙（使用导磁胶填充），间隙应≤0.1mm。

**日常维护方法**：清洁周期为每3个月一次（在洁净环境中可延长至6个月）。清洗剂选用中性清洁剂（pH值6-8）或不含氯的有机溶剂（如异丙醇），禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性/碱性清洁剂。清洁后用去离子水冲洗，然后用干燥氮气吹干。对于暴露在腐蚀性环境中的部件，建议每6个月进行一次防锈/防氧化处理（涂抹专用防锈油或喷涂聚氨酯清漆）。

**常见故障及解决方法**：

1. 表面点蚀：表现为表面出现针孔状腐蚀坑，通常由接触含氯介质（如汗液、清洗剂残留）引起。解决方法：立即用去离子水清洗并吹干，使用细砂纸（600目）打磨腐蚀区域，然后进行酸洗钝化处理。严重时需更换部件。

2. 焊缝开裂：表现为焊接接头处出现微裂纹，通常由焊后未进行去应力退火或焊接参数不当（如电流过大）引起。解决方法：清除裂纹区域（使用砂轮打磨），重新焊接并立即进行焊后退火处理。禁止简单补焊而不进行热处理。

3. 磁性能下降：表现为初始磁导率降低超过10%，通常由冷加工变形、机械冲击或长期超温服役引起。解决方法：对工件进行重新退火处理（按前述退火制度），退火后检测磁性能。若退火后仍不达标，则需报废处理。禁止通过冷加工方式“校正”磁性能。

## 十一、安全警示与应急处理

**高温操作安全**：在进行退火或焊接时，必须佩戴耐高温手套（耐温≥300℃）、防护面罩（耐冲击）及阻燃工作服。操作区域禁止存放易燃物（如纸张、油布）。现场灭火器类型为干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水灭火（因水接触高温金属会产生氢爆风险）。注意事项：禁止触碰未冷却工件（工件温度≥100℃时仍可能造成烫伤），工件冷却至室温后方可搬运。

**切割加工安全**：进行激光切割或带锯切割时，操作人员必须佩戴防护面罩（遮光号≥10，适用于激光切割）或防冲击护目镜。切割区域需安装排烟系统（抽风量≥2000m³/h），及时排出金属粉尘和烟气。火花隔离要求：切割区域周围1米内不得放置易燃物，地面铺设防火毯。禁止在无防护措施的情况下直接观察切割弧光。

**产品损坏或腐蚀后的应急处理**：若发现产品出现严重腐蚀或开裂，应立即停机隔离，切断与介质（如电流、气体、液体）的连接。操作人员需穿戴防腐蚀手套、护目镜及防护服，避免直接接触腐蚀区域。泄漏介质（如酸液）应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器中。废弃物分类：腐蚀产物和清洗废液属于危险废物（HW类，代码900-006-09），需交由有资质的危废处理单位处置，严禁随意排放或混入生活垃圾。处理完成后，使用中性清洁剂清洗工具和地面。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括具体规格的加工工艺指导、磁性能检测方法及故障排查手册。

## 十三、购买建议

在选购1J79高镍坡莫合金时，建议从以下维度进行评估：首先是应用场景匹配度，确认所需磁导率等级（如初始磁导率要求≥30000或≥50000）、工作频率范围（50Hz/400Hz/高频）及温度环境（是否超过200℃）；其次是关键性能参数，重点关注初始磁导率μi、矫顽力Hc及比总损耗P1.0/50，这些参数直接影响设备效率；第三是认证要求，如有船级社认证（如CCS、DNV）、NACE TM0177（抗硫化物应力腐蚀）或ISO 9001体系认证需求，需在合同中注明；第四是备品备件比例，建议首次采购时按总需求量的10-15%增加备品，以应对加工损耗或突发更换。强烈建议客户核对上海墨钜原厂质保书，确认批次号与实物一致，并要求提供第三方检测报告（如SGS、BV）进行磁性能和成分验证，以确保产品符合设计规格。

## 十四、价格标准

1J79高镍坡莫合金的参考价格区间为：带材（厚度0.1-0.5mm）约280-380元/公斤，棒材（直径10-50mm）约260-350元/公斤，丝材（直径0.1-1.0mm）约350-450元/公斤。具体价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求浮动。批量折扣政策：采购量≥5吨时，可享受5-12%的折扣（具体折扣比例根据牌号和规格协商）；小批量试样（≤50公斤）加价规则：通常上浮15-20%，以覆盖小批次生产及检测成本。如需要双认证（如船级社认证+第三方检测）、定制热处理或特殊表面处理，价格另议。提示：具体报价请联系曾先生（电话021-67898711）获取精确订单报价，我们将根据您的实际需求提供详细的报价单。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、夹杂物超标、磁性能不达标）导致失效的，经双方确认后，上海墨钜提供免费更换或全额退款，不包含因客户加工或使用不当造成的损失。

**技术资料**：随货提供中英文质保书（含化学成分、磁性能、力学性能、探伤结果及尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可追溯至熔炼炉号和热处理批号。

**技术支持**：提供24小时内远程技术指导（电话或视频），解答加工、焊接、热处理及使用中的问题；如需现场服务，承诺48小时内安排工程师抵达客户现场，协助解决技术难题。

**检测服务**：可安排SGS、BV等第三方检测机构进行磁性能、成分及力学性能复检，常规检测项目（如磁导率、矫顽力、拉伸试验）费用由上海墨钜承担；如需特殊检测（如高温磁性能、疲劳试验），费用按实际协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料（如升级牌号1J85或定制成分）或按原图纸进行定制加工，确保客户设备的长周期运行。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步解决方案。对于紧急情况（如产线停机），可协调优先处理。
