# 1J22 高饱和磁致伸缩合金 产品介绍

## 一、产品概述与适用范围

1J22属于铁钴钒系高饱和磁致伸缩合金，产品大类为软磁合金与磁致伸缩材料。该合金具有极高的饱和磁致伸缩系数、高磁导率、低矫顽力以及良好的机械加工性能，能够在强磁场环境下实现高效的电-磁-机械能转换。其典型使用温度范围为-40℃至+200℃，在高温环境下仍能保持稳定的磁性能。核心优势包括：饱和磁致伸缩系数≥70×10⁻⁶（典型值），显著优于普通镍基磁致伸缩材料；磁感应强度高，饱和磁通密度可达2.3T以上；电阻率低，适用于低频大功率换能器；加工塑性良好，可制成薄带、细丝及复杂形状零件；具有优良的抗疲劳性能，适用于长期往复振动工况。该产品广泛应用于水声换能器、超声波发生器、精密致动器、磁致伸缩传感器等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等核心设备，严格执行ASTM、GB/T及GJB标准，全流程工艺可追溯。公司具备完善的磁性能检测与微观组织分析能力，确保每批次产品性能稳定可靠。

## 三、核心功能

1. **高磁致伸缩性能**：饱和磁致伸缩系数λs可达70×10⁻⁶至80×10⁻⁶（典型值，以实际产品质保书为准），适用于大功率声波发射与精密位移控制。

2. **高磁感应强度**：在800A/m磁场下，磁感应强度B800≥2.0T，饱和磁通密度Bs≥2.3T，确保低磁场下高效励磁。

3. **低矫顽力与高磁导率**：矫顽力Hc≤160A/m，初始磁导率μi≥1000，最大磁导率μm≥6000，有效降低磁滞损耗。

4. **良好的机械加工性**：在退火状态下，延伸率≥5%，可进行冷轧、冲压、弯曲等成型加工，成品率高。

5. **稳定的温度特性**：在-40℃至+200℃范围内，磁致伸缩系数变化率≤±5%，满足宽温域应用需求。

## 四、技术特点

**合金设计思路**：1J22合金以铁、钴为基体，通过添加适量钒元素（典型含量1.5%-2.5%）细化晶粒、改善加工塑性并提高磁致伸缩稳定性。钴含量控制在49%-51%范围内，确保获得高磁致伸缩系数与高饱和磁通密度。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，有效去除气体与低熔点杂质；随后进行电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，显著降低非金属夹杂物含量，提高合金纯净度与磁性能均匀性。

**热处理制度**：推荐采用高温退火处理，退火温度范围为850℃-950℃，保温时间2-4小时，随后以适当速度炉冷至600℃以下再空冷，以消除加工应力、优化晶粒尺寸并充分释放磁致伸缩性能。对于特定应用，可进行磁场退火以进一步改善磁导率。

**显微组织控制**：成品组织为单相固溶体（α相），晶粒度控制在5-8级（ASTM标准），避免粗大晶粒导致的磁性能下降。严格控制碳、硫、磷等杂质元素含量，防止有害析出相的形成。

**无损检测及质量保证**：每批次产品均进行超声波探伤（UT）检测内部缺陷，表面采用液体渗透检测（PT）排查裂纹，并利用光谱分析（OES）与气体分析仪验证化学成分。磁性能检测依据GB/T 3656或ASTM A341标准执行，提供完整的检测报告。

## 五、应用领域

- **水声换能器**：用于声呐系统、鱼探仪、水下通信设备，实现电信号与声波的相互转换。

- **超声波发生器**：应用于超声波清洗机、超声波焊接机、超声波雾化器等工业设备。

- **精密致动器**：用于精密定位平台、阀门控制、光学调节系统，提供微米级位移精度。

- **磁致伸缩传感器**：用于位移测量、液位检测、扭矩传感等工业自动化与仪器仪表。

- **振动与能量收集装置**：用于振动发电、结构健康监测传感器及微型能量采集器。

- **航空航天执行机构**：用于飞机燃油调节阀、卫星姿态控制微动器，要求高可靠性与长寿命。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

钴（Co）：49.0%-51.0%；钒（V）：1.5%-2.5%；碳（C）≤0.04%；锰（Mn）≤0.50%；硅（Si）≤0.30%；磷（P）≤0.020%；硫（S）≤0.020%；铁（Fe）：余量。

**力学性能（室温典型值，以实际产品质保书为准）**：

抗拉强度Rm：540-680MPa；屈服强度Rp0.2：200-350MPa；延伸率A：5%-15%；硬度：180-230HBW。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.2g/cm³；熔点：约1450℃；热导率：约25W/(m·K)（20℃）；电阻率：约0.35μΩ·m（20℃）；线膨胀系数：约10×10⁻⁶/℃（20-200℃）；弹性模量：约180GPa。

**磁性能（典型值，以实际产品质保书为准）**：

饱和磁致伸缩系数λs：≥70×10⁻⁶；饱和磁通密度Bs：≥2.3T；矫顽力Hc：≤160A/m；初始磁导率μi：≥1000；最大磁导率μm：≥6000。

**产品规格范围**：

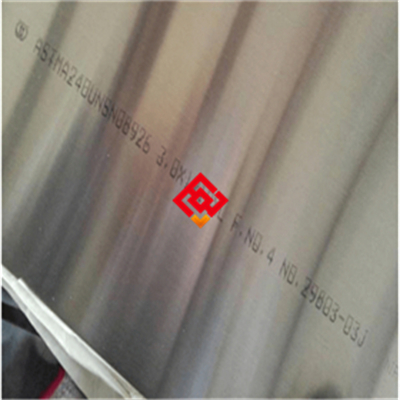

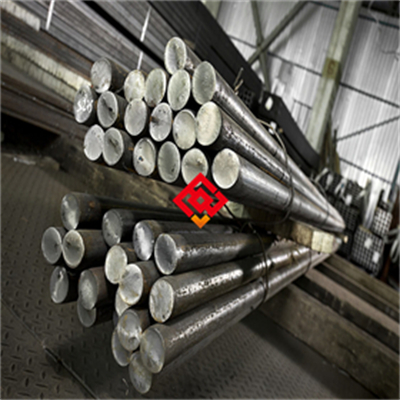

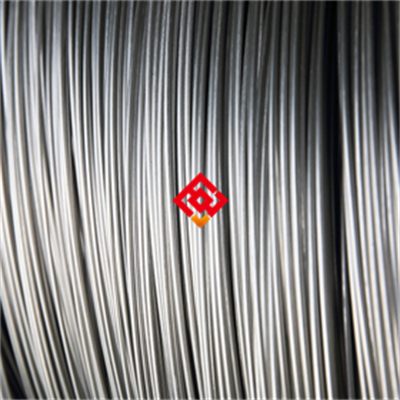

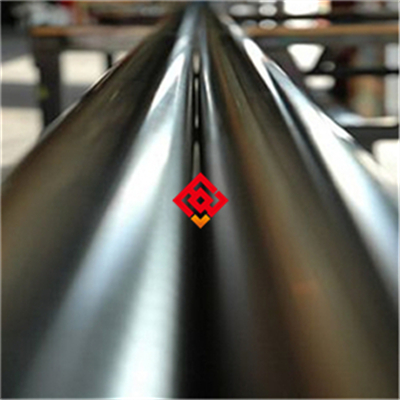

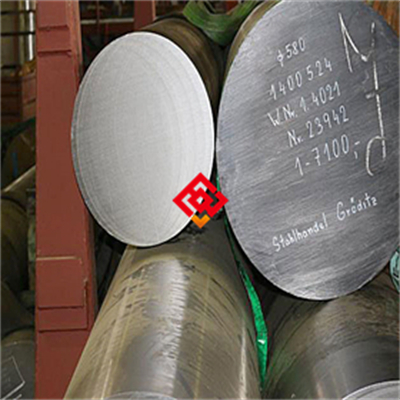

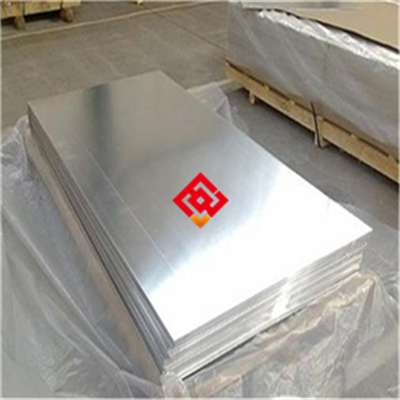

热轧板材：厚度2.0-20mm，宽度100-500mm；冷轧薄带：厚度0.05-2.0mm，宽度10-200mm；圆棒：直径5-100mm；锻件：按图纸定制；丝材：直径0.5-5mm。

**交货状态**：

退火态（软态）或半硬态，表面可做酸洗、磨光或抛光处理。

**批次溯源码解读**：

编码规则示例：MJ-1J22-202503-A01-HT01-SP01

其中：MJ代表上海墨钜；1J22为牌号；202503为生产年月（2025年3月）；A01为炉号；HT01为热处理批号；SP01为规格代码。客户可通过业务电话或官网查询，提供炉号即可获取原厂质保书（含化学成分、力学性能、磁性能、探伤报告、尺寸检验记录）。

## 七、注意事项

1. 1J22合金在冷加工过程中具有明显的加工硬化倾向，当变形量超过15%时，应进行中间退火处理（850℃-900℃，保温1-2小时，炉冷），以避免开裂或过度硬化。

2. 该合金对表面划伤和压痕敏感，在搬运和加工过程中应避免尖锐工具直接接触，防止产生应力集中点影响磁性能均匀性。

3. 焊接时需采用低热输入工艺，推荐使用钨极氩弧焊（TIG），焊后应进行去应力退火（约850℃，保温1小时，炉冷），以恢复磁性能。

4. 长期服役温度不宜超过250℃，超过此温度可能导致磁致伸缩系数不可逆下降。

5. 禁止在强还原性气氛（如氢气、氨气）中长时间加热，以免发生氢脆或表面脱碳。

6. 合金应避免与含硫、含氯介质长期接触，防止晶间腐蚀或表面锈蚀。

## 八、存储与运输指南

**存储环境要求**：

存放温度范围：-10℃至+40℃；相对湿度上限：60%；必须放置于干燥、通风的室内仓库，地面应铺设木质或橡胶垫板，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品、重金属粉末及有机溶剂混存。

**包装规范**：

板材和带材：采用防锈纸+塑料薄膜包裹，内置干燥剂，外层用木箱或钢带加固。棒材和丝材：使用编织袋或纸箱包装，内衬防潮纸。每件包装均应标注牌号、规格、批号、净重及生产日期。

**运输注意事项**：

运输过程中应使用防雨帆布覆盖，严禁暴晒或雨淋。采用绳索或绑带固定货物，避免运输中滑动碰撞。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触产品表面。明确标注禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

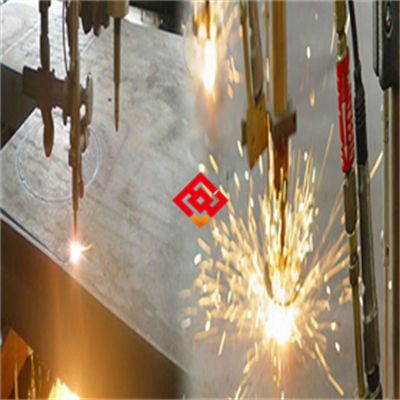

**切割**：

推荐采用带锯切割（锯条齿距4-6齿/英寸，线速度20-30m/min）或水刀切割（压力350-400MPa，磨料石榴石80目）。对于薄板（厚度≤2mm），可用激光切割（功率1000-3000W，切割速度2-6m/min）。切割后边缘应使用细锉或砂纸打磨去除毛刺。禁止使用普通碳化硅砂轮片切割，防止局部过热导致磁性能下降。

**焊接（适用时）**：

推荐焊接方法：钨极氩弧焊（TIG），使用直流正接。填充金属：推荐使用同材质焊丝或Inconel 625焊丝。焊接电流：30-120A（根据厚度调整）；焊接速度：50-150mm/min；层间温度：≤100℃。保护气体：纯度≥99.99%的氩气，流量8-15L/min。焊后必须进行去应力退火：850℃±10℃，保温1-2小时，炉冷至600℃后空冷。注意事项：焊接前应清理表面油污及氧化皮；禁止在通风不良或潮湿环境下施焊。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶退火：850℃-950℃，保温时间按厚度每毫米2-3分钟计算（不少于30分钟），炉冷至600℃以下后空冷。磁场退火（可选）：在800℃-900℃施加磁场（≥1600A/m），保温1-2小时，磁场中冷却至300℃以下。注意事项：退火前应清洗表面油污；禁止快速冷却（如直接水淬），以免产生内应力；加热炉内气氛应保持中性或微还原性（如氮气保护）。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

连接件推荐使用1J22同材质或耐腐蚀不锈钢（如304L、316L）螺栓，避免使用镀锌件或铜合金，防止电化学腐蚀。密封垫片应选用无卤素材料（如聚四氟乙烯PTFE、石墨垫片），禁止使用含氯橡胶垫片。安装完成后，应对接触表面进行清洁，去除油污和指纹，必要时进行酸洗钝化处理（酸洗液：10%-15%硝酸+2%-4%氢氟酸，室温浸泡5-10分钟，清水冲洗后干燥）。

**日常维护方法**：

清洁周期：每3-6个月一次（根据使用环境调整）。清洗剂类型：中性清洗剂（pH 6-8）或无水乙醇，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。清洁后立即干燥，可涂覆薄层防锈油（如WD-40或变压器油）进行短期防护。

**常见故障及解决方法**：

1. **表面点蚀**：多为氯离子或酸性介质腐蚀所致。解决方法：清除腐蚀产物，用细砂纸打磨至光亮，重新进行酸洗钝化处理，并排查环境中的腐蚀源。

2. **磁性能下降**：可能因长期过温或应力过大引起。解决方法：检查服役温度是否超标，对零件进行去应力退火（850℃，1小时，炉冷）；若仍无法恢复，需更换新件。

3. **焊缝开裂**：多为焊接应力集中或填充金属不匹配所致。解决方法：清除裂纹区域，采用低热输入重新焊接，焊后立即进行去应力退火。严重时需更换部件。

## 十一、安全警示与应急处理

**高温操作安全**：

进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）及阻燃工作服。禁止触碰未冷却工件（表面温度可能超过300℃）。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全**：

激光或等离子切割时，操作人员需佩戴专用防护眼镜（激光防护波长1064nm或相应波段），车间应配备排烟系统及时排出金属烟尘。火花隔离区应使用阻燃帘布，禁止易燃物靠近。带锯切割时，应佩戴防割手套和护目镜。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机并隔离损坏区域，切断相关介质源（如液体、气体）。

2. 操作人员穿戴耐酸手套、护目镜及防化服，对泄漏的腐蚀介质进行中和（如碳酸氢钠溶液中和酸液）或吸附（使用专用吸附棉）。

3. 收集废弃物，含重金属的废液及固体废物应分类存放，标识为HW类危险废物，并交由有资质的环保处置单位处理。

4. 对受污染区域进行彻底清洗，检测环境达标后方可恢复作业。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选购1J22高饱和磁致伸缩合金时，需重点评估以下因素：应用场景匹配度，如用于水声换能器应重点关注磁致伸缩系数和饱和磁通密度，用于精密致动器则应关注磁导率和线性度；关键性能参数，如磁致伸缩系数（λs）应≥70×10⁻⁶，矫顽力（Hc）应≤160A/m，饱和磁通密度（Bs）应≥2.3T；认证要求，如涉及军品或出口项目，需确认是否满足GJB或ASTM标准，以及是否需要船级社认证（如CCS、DNV）。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证磁性能与化学成分。对于大批量采购，可要求提供批次一致性分析报告。

## 十四、价格标准

1J22合金参考价格区间：热轧板材：180-280元/公斤；冷轧薄带：220-350元/公斤；圆棒：190-300元/公斤；丝材：250-400元/公斤。具体价格根据产品牌号、规格尺寸、采购数量及附加技术要求（如双认证、第三方检测、定制热处理）确定。批量折扣政策：采购量≥5吨可享5%-12%折扣；≥10吨享10%-18%折扣。小批量试样（≤50公斤）加价规则：通常上浮15%-20%。提示：具体报价请联系曾先生获取精确订单报价，价格随原材料市场波动调整。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、内部裂纹、非金属夹杂物超标）导致失效的，经确认后免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、磁性能、探伤报告、尺寸检验记录）、产品说明书、MSDS（材料安全数据表）及推荐加工工艺规程。

**技术支持**：24小时内远程指导（电话或视频）；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行成分分析、磁性能测试、力学性能测试等，常规检测项目费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍提供同质替代材料或按原图纸定制加工。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
