# 1J21 高饱和软磁合金 替代进口 变压器铁芯用 价格优惠 性能对标

## 一、产品概述与适用范围

1J21高饱和软磁合金属于铁钴钒系软磁合金（软磁合金是指具有低矫顽力和高磁导率的磁性材料，易于磁化和退磁），典型牌号为1J21（对应国际类似牌号如Permendur 2V或AFK 502）。该合金以铁和钴为基体，加入适量钒元素，具有极高的饱和磁感应强度（Bs可达2.2T以上），同时具备低矫顽力、高磁导率及优异的直流磁性能。产品主要适用于需要在高磁通密度下工作的电磁器件，使用温度范围通常为-40℃至+400℃（在此温度范围内磁性能保持稳定）。核心优势包括：一、饱和磁感应强度极高，可达2.2T以上，远高于普通硅钢片（硅钢片Bs约1.8-2.0T），可显著减小铁芯体积和重量；二、矫顽力低（≤80A/m），磁滞损耗小，能量转换效率高；三、居里温度高（约950℃），热稳定性优异；四、加工性能良好，可制成薄带、棒材及精密冲压件；五、性能对标进口同类产品，可完全替代，且价格更具竞争力。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉（VIM）、真空自耗重熔炉（VAR）及电渣重熔炉（ESR）等高端装备，确保合金成分精确控制、气体及夹杂物含量极低。公司严格执行ASTM A801、GB/T 15018等国内外标准，全流程工艺可追溯，从原材料入库到成品出厂均实施严格的质量管控体系。上海墨钜长期为变压器、电机、传感器及航空航天领域提供高品质软磁合金材料，深受客户信赖。

## 三、核心功能

1. **高磁通密度承载能力**：1J21合金的饱和磁感应强度典型值可达2.2T-2.4T，在相同磁通要求下，铁芯截面积可比传统硅钢减少15%-30%，特别适用于大功率变压器、磁放大器及发电机等对体积和重量有严格限制的设备。

2. **低损耗高效能量转换**：合金矫顽力Hc≤80A/m，磁滞回线窄，磁滞损耗小；同时电阻率约0.40μΩ·m（微欧姆·米），可有效降低涡流损耗（涡流损耗是指交变磁场在导体中感应出的环流引起的能量损失），整体铁损低于同类高饱和材料，显著提升设备效率。

3. **优异的高温磁稳定性**：居里温度高达950℃左右，在200℃-400℃工况下，磁感应强度下降幅度小于5%，适合在高温环境下长期稳定运行，如航空发电机、石油井下仪器等。

4. **良好的冷热加工与成型性**：合金在退火状态下具有良好塑性，可进行冷轧制成0.05mm-2.0mm薄带，也可冲压成型为复杂形状铁芯叠片，加工后通过最终退火恢复磁性能。

## 四、技术特点

**合金设计思路**：1J21合金以铁-钴二元系为基体（铁约49%，钴约49%），通过添加1.5%-2.0%的钒元素，一方面细化晶粒并提高电阻率，降低涡流损耗；另一方面抑制有害相（如有序相FeCo）的形成，改善加工塑性。钴元素是提高饱和磁感应强度的关键，铁钴合金在50%钴含量附近达到Bs峰值。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，确保合金成分均匀、气体含量低（氧含量≤20ppm，氮含量≤30ppm）；随后进行电渣重熔（ESR）或真空自耗重熔（VAR），进一步降低非金属夹杂物（如Al₂O₃、SiO₂等）并改善铸锭结晶组织。冶炼全流程在真空或惰性气体保护下进行，防止氧化。

**热处理制度**：最终热处理为真空退火或氢气保护退火，温度控制在850℃-950℃，保温2-4小时，然后以50-100℃/小时的速率冷却至600℃以下后炉冷或空冷。退火目的是消除冷加工应力、促进晶粒长大（最终晶粒度控制在ASTM 5-7级），并形成均匀的等轴晶组织，以获得最佳软磁性能。注意：退火后应避免快速冷却，以免引入内应力。

**显微组织控制**：理想组织为单相α固溶体（体心立方结构，BCC），晶粒均匀，无大量析出相。钒的添加有助于抑制有序相（FeCo有序相）的形成，因为有序相会显著提高脆性并恶化磁性能。通过控制冷却速度，可避免δ相（一种脆性金属间化合物）析出。产品出厂前采用金相显微镜进行组织评级，确保无异常组织。

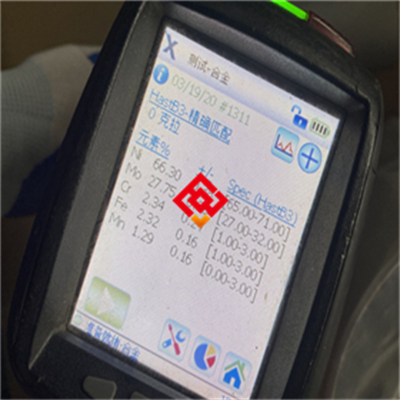

**无损检测及质量保证**：所有成品均进行超声波探伤（UT，按ASTM A578或GB/T 2970标准，检测灵敏度为φ1.2mm平底孔），确保内部无裂纹、缩孔、夹杂等缺陷。薄带产品采用涡流探伤（ET，检测表面及近表面缺陷）。化学成分采用直读光谱仪（OES）或电感耦合等离子体发射光谱仪（ICP-OES）分析，磁性能采用直流磁特性测量装置（如冲击法或磁导计法）按GB/T 3656标准检测。每批产品附带原厂质保书，可追溯至冶炼炉号。

## 五、应用领域

- **电力与新能源行业**：用于大功率变压器铁芯、互感器、电抗器及磁屏蔽组件，尤其是在风电、光伏逆变器中需要高磁通密度的小型化设计。

- **航空航天与国防**：用于航空发电机定转子铁芯、磁放大器、伺服阀磁路元件、导航系统磁屏蔽，要求轻量化且高温性能稳定。

- **精密仪器与传感器**：用于霍尔传感器、磁通门磁力仪、电流传感器磁芯及磁头，需要高灵敏度和低噪声。

- **汽车工业**：用于新能源汽车驱动电机转子、电磁阀、ABS传感器磁芯，满足高效率和紧凑空间需求。

- **医疗设备**：用于核磁共振成像（MRI）梯度线圈磁路、医疗电源变压器，要求高磁通密度和低谐波失真。

- **科研与加速器**：用于粒子加速器磁铁、实验室电磁铁，需要高磁场强度和均匀性。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

碳C≤0.04%；锰Mn≤0.30%；硅Si≤0.30%；磷P≤0.020%；硫S≤0.020%；钴Co：49.0%-51.0%；钒V：1.5%-2.0%；铁Fe：余量（约49%）。杂质元素控制严格，确保磁性能稳定。

**力学性能（典型值，退火状态，以实际质保书为准）**：

抗拉强度Rm：490-690 MPa；屈服强度Rp0.2：280-420 MPa；延伸率A：≥8%；硬度：HRB 85-100（洛氏硬度B标尺）。注意：该合金在冷加工后硬度会显著升高（可达HRC 35以上），需中间退火软化。

**物理性能（典型值）**：

密度：8.15 g/cm³；熔点：约1450℃；居里温度：约950℃；电阻率：0.40 μΩ·m（20℃）；热导率：约30 W/(m·K)（20℃）；线膨胀系数：约10.5×10⁻⁶/℃（20-600℃）；弹性模量：约210 GPa。

**磁性能（典型值，退火状态，以实际质保书为准）**：

饱和磁感应强度Bs：≥2.20 T（25℃），2.10 T（200℃），1.95 T（400℃）；矫顽力Hc：≤80 A/m；最大磁导率μm：≥5000；初始磁导率μi：≥1000；铁损P1.0/50（在1.0T、50Hz条件下）：≤12 W/kg（典型值，随厚度减薄而降低）。

**产品规格范围**：

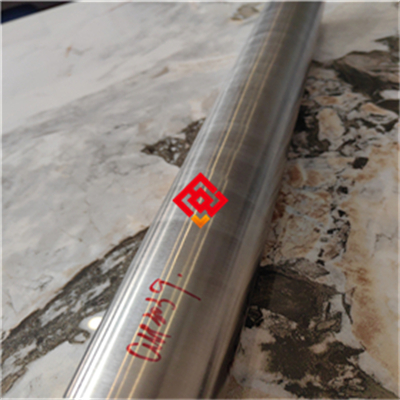

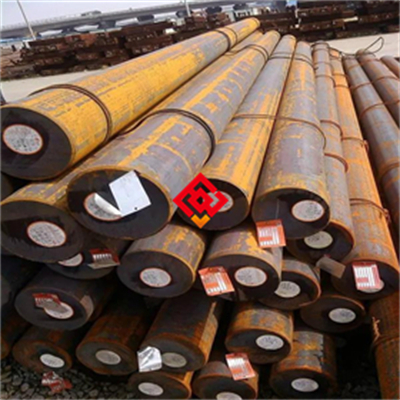

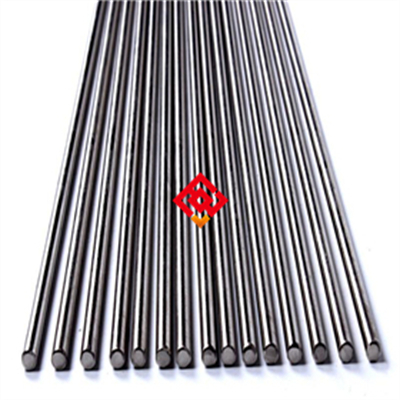

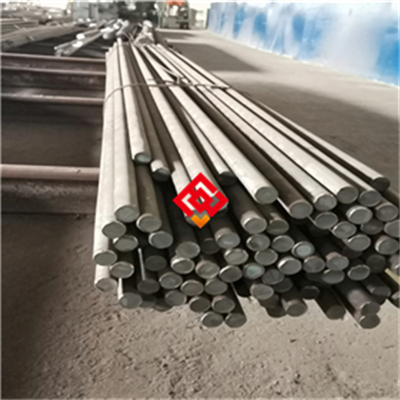

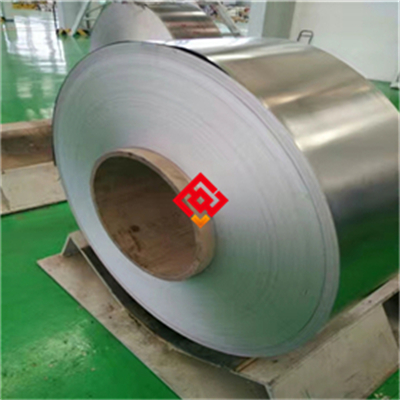

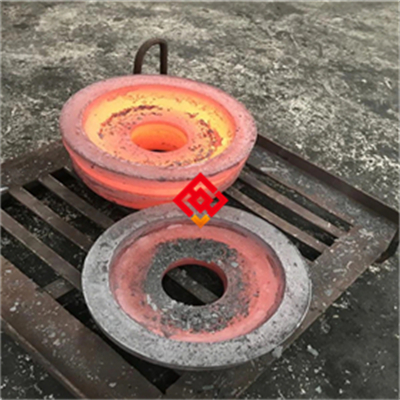

冷轧带材：厚度0.05mm-2.0mm，宽度10mm-300mm（可提供分条服务）；热轧或冷拉棒材：直径5mm-80mm，长度1000mm-4000mm；锻件：可按图纸定制，单重≤500kg；丝材：直径0.5mm-5.0mm。

**交货状态**：

带材和棒材通常以退火状态（软化态）交货，表面为酸洗或磨光处理。薄带可提供精轧表面（光亮退火）。可根据客户要求提供定尺剪切、冲压成型或半成品加工。

**批次溯源码解读**：

编码规则示例：MJ-1J21-202503-A12-01-0.1×50。其中“MJ”为上海墨钜代码；“1J21”为牌号；“202503”表示生产年月（2025年3月）；“A12”为炉号（代表该炉次冶炼记录）；“01”为热处理批号；“0.1×50”表示规格（厚度0.1mm，宽度50mm）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含化学成分、力学性能、磁性能、探伤报告及尺寸检验结果。

## 七、注意事项

1. **脆性敏感**：1J21合金在冷加工状态下脆性较大，尤其是冷轧后，禁止直接进行弯曲、冲压等成型操作，必须在退火软化后进行。加工后的零件若需要恢复磁性能，必须进行最终真空退火。

2. **热处理敏感性**：退火温度必须严格控制（850-950℃），温度过高会导致晶粒异常长大（晶粒度粗于ASTM 3级），降低韧性；温度过低则无法消除加工应力，磁性能不达标。退火后冷却速度应缓慢（≤100℃/h），避免产生热应力。

3. **焊接限制**：该合金焊接性较差，易产生热裂纹和冷裂纹。如需焊接，必须采用氩弧焊（TIG）并使用专用填充丝（如ERNiFeCo-1或同材质焊丝），焊前预热至200-300℃，焊后立即进行600-650℃去应力退火。禁止使用碳钢或不锈钢焊条直接焊接。

4. **表面防护**：合金在潮湿环境中易发生轻微锈蚀，尤其是表面有划伤或加工痕迹时。长期储存或运输时必须采取防锈措施（如涂防锈油、密封包装）。禁止与酸性介质、含硫气体或氯化物直接接触。

5. **加工硬化倾向**：冷加工（如冲压、剪切、钻孔）时，加工硬化速率高，每道次变形量不宜超过10%-15%，否则需进行中间退火（700-800℃真空退火）。使用硬质合金刀具，切削速度不宜过快，并充分冷却。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风良好的室内仓库，环境温度5℃-35℃，相对湿度≤60%。产品应放置在木质或塑料垫板上，离地至少15cm，避免直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末或腐蚀性气体（如氯气、硫化氢）混存。

**包装规范**：小尺寸带材和棒材采用塑料薄膜缠绕密封，内放干燥剂（硅胶袋），外层用木箱或高强度瓦楞纸箱包装；大尺寸锻件或卷材采用防锈纸包裹+塑料编织袋+铁皮捆扎，必要时涂覆防锈油。每件包装外贴有标签，注明牌号、炉号、规格、净重及生产日期。

**运输注意事项**：运输过程中必须防雨、防暴晒，车辆需有篷布遮盖。产品应固定牢固，防止滑动碰撞。吊装时使用柔性吊带，禁止使用钢丝绳直接接触产品表面，以免造成压痕或划伤。严禁踩踏、抛掷或重物挤压包装件。

## 九、加工操作规范

**切割**：

推荐采用带锯切割（适用于棒材、厚板）或激光切割（适用于薄带，厚度≤1.0mm），也可使用水刀切割。激光切割参数参考：功率1-2kW，切割速度2-6m/min，辅助气体为氮气或氩气。切割后边缘需用锉刀或砂纸打磨去除毛刺和氧化层。严禁使用普通碳化硅砂轮片切割，因其易产生过热和微裂纹。注意事项：薄带切割时需控制热输入，避免边缘熔融和磁性能退化。

**焊接（如适用）**：

推荐焊接方法为钨极氩弧焊（TIG），填充金属选用ERNiFeCo-1或同牌号焊丝（直径1.6-2.4mm）。焊接电流：80-120A（直流正接），电压12-16V，焊接速度80-120mm/min。层间温度控制在200-300℃。保护气体为高纯氩气（纯度≥99.99%），流量10-15L/min。焊后必须立即进行去应力退火：600-650℃，保温1-2小时，炉冷至300℃以下空冷。注意事项：焊接前工件必须清洁无油污；禁止在无预热条件下施焊；禁止使用含硅或铝的焊丝，以免产生脆性相。

**热处理**：

固溶/退火温度：850-950℃（推荐900℃），保温时间按有效厚度计算（每25mm厚度保温1小时，但不少于30分钟）。冷却方式：以50-100℃/h的速率炉冷至600℃，然后随炉冷却至室温。真空度要求≤1×10⁻²Pa（帕斯卡），或采用氢气保护（露点≤-40℃）。注意事项：禁止在空气中直接加热或冷却，否则严重氧化且磁性能恶化；禁止快速水淬，会导致内应力增大和脆化。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件（如螺栓、螺钉）推荐采用与1J21同材质或更高等级的不锈钢（如304L或316L），避免异种金属接触产生电化学腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的材料，如纯石墨垫片或聚四氟乙烯（PTFE）垫片，避免卤素在高温下腐蚀合金。安装完成后，若表面有油污或指纹，需用中性清洗剂（pH值6-8）清洗，并用去离子水冲洗干净，然后进行钝化处理（20%硝酸溶液，50℃，浸泡30分钟），以增强表面耐蚀性。

**日常维护方法**：清洁周期建议每3-6个月一次，使用软布蘸取中性清洁剂或无水酒精擦拭表面，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洁剂。长期停用时，应涂覆防锈油并密封保存。运行中定期检查铁芯温度，确保不超过400℃。

**常见故障及解决方法**：

- **表面点蚀**：通常由环境潮湿或接触含氯介质引起。解决方法：清除锈蚀点，用细砂纸打磨至金属光泽，重新进行钝化处理；改善存储环境，增加防潮措施。

- **磁性能下降**：可能因长期过温运行（超过400℃）或机械应力导致。解决方法：检查运行温度，进行重新退火处理（850-900℃真空退火），恢复磁性能；若为不可逆损伤，需更换零件。

- **焊缝开裂**：多因焊接工艺不当或焊后未热处理。解决方法：打磨开裂焊缝，重新按规范焊接并立即进行去应力退火；若裂纹延伸至母材，需切除缺陷部分并更换新料。

## 十一、安全警示与应急处理

**高温操作安全**：在热处理或焊接过程中，操作人员必须佩戴耐高温手套（耐温≥500℃）、防护面罩（防红外线）及阻燃工作服。禁止用手直接触碰未冷却的工件（工件温度可能超过800℃）。现场必须配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为高温金属遇水可能引发蒸汽爆炸或剧烈氧化。

**切割加工安全**：激光切割或带锯切割时，操作员必须佩戴激光防护眼镜或遮光号≥5的焊接面罩，防止强光伤害眼睛。车间需配备排烟系统，及时排出切割产生的金属粉尘和烟气。火花区域应设置防火隔离帘，周围不得放置易燃物品。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀或机械损伤导致泄漏（如用于流体密封或油浸式变压器），应立即停止设备运行，切断介质源（如油、气体），并隔离现场。人员需穿戴防酸防碱手套、护目镜及防护服，避免直接接触腐蚀介质。对于泄漏的酸性或碱性液体，使用石灰或碳酸氢钠中和，然后用沙土吸附并收集至专用废弃物容器中。废弃物应分类为HW类（危险废物），交由有资质的处理单位处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择1J21高饱和软磁合金时，建议从以下角度评估匹配度：一是应用场景的磁通密度需求，若需Bs≥2.2T，1J21是理想选择；若Bs要求较低，可考虑成本更低的硅钢或1J50合金。二是关键性能参数，如矫顽力Hc、最大磁导率μm及铁损值，务必与设备设计值对标。三是认证要求，若用于船舶或核电领域，需确认是否提供船级社认证（如CCS、DNV）或NACE MR0175（抗硫化物应力腐蚀）认证。四是备品备件比例，建议首次采购时按总需求量的10%-15%增购备件，以防后期批次性能波动。建议客户在收货后核对上海墨钜原厂质保书（含磁性能曲线），并要求提供第三方检测报告（如SGS、BV）以验证饱和磁感应强度及矫顽力等关键指标。

## 十四、价格标准

1J21高饱和软磁合金的参考价格区间如下：

- 冷轧带材（厚度0.1-0.5mm）：约180-280元/公斤（含税，出厂价）

- 热轧棒材（直径10-50mm）：约160-240元/公斤

- 定制锻件：约260-350元/公斤（根据复杂程度加价）

- 超薄带（厚度≤0.05mm）：约350-500元/公斤

批量折扣政策：采购量≥5吨，可享受5%-12%的折扣；≥10吨，折扣可至15%。小批量试样（≤50公斤）价格通常上浮15%-20%。附加技术要求（如双认证、第三方检测、定制热处理）将根据实际工作量加收10%-30%费用。具体报价请联系曾先生获取精确订单报价，上述价格随镍、钴等原材料市场行情波动，请以当日询价为准。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、磁性能不达标、内部裂纹等）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、磁性能、力学性能、探伤报告及尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：客户遇到技术问题时，上海墨钜承诺24小时内提供远程指导（电话或视频）；如需现场服务，48小时内安排工程师抵达客户现场协助解决。

**检测服务**：可安排SGS、BV等国际权威第三方检测机构对产品进行复检，常规检测项目（如化学成分、磁性能、硬度等）费用由上海墨钜承担。客户若要求增加非常规项目（如高温磁性能、疲劳测试等），费用另行协商。

**备品保障**：即使产品停产后五年内，上海墨钜仍提供同质替代材料或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量相关投诉2小时内回复确认，48小时内出具初步处理方案及时间表。
