# Inconel617镍基高温合金锻件：超高温高强与抗蠕变

## 一、产品概述与适用范围

Inconel617属于镍基高温合金大类，典型牌号为UNS N06617。该合金以镍-铬-钴-钼为基体，通过固溶强化与碳化物析出强化，在980℃至1150℃的超高温区间仍保持出色的抗蠕变性能与抗高温氧化能力。其使用温度上限可达1150℃，短时暴露甚至可承受1200℃的高温环境。核心优势包括：第一，在1000℃以上仍具备高抗拉强度与持久强度；第二，优异的抗高温氧化与抗渗碳、抗硫化腐蚀能力；第三，良好的热疲劳稳定性与抗热冲击性能；第四，焊接性能优良，适合制造大型复杂锻件；第五，长期服役组织稳定，无有害相析出倾向。该产品适用于航空发动机燃烧室、工业燃气轮机热端部件、化工高温反应器及核能高温气冷堆等极端工况场景。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端装备，严格执行ASTM B168、AMS 5667及GB/T 14992等国内外标准，全流程工艺可追溯，确保每一批锻件均具备稳定的化学成分与力学性能。

## 三、核心功能

1. **超高温抗蠕变功能**：在1000℃、100MPa应力条件下，持久寿命可达1000小时以上（典型值，以实际产品质保书为准），显著优于同类镍基合金。

2. **抗高温氧化与腐蚀功能**：在1150℃空气中氧化增重率低于0.1mg/cm²·h（典型值），表面形成致密Cr₂O₃与Al₂O₃混合氧化膜，有效阻挡氧与硫的渗透。

3. **高强韧性保持功能**：室温抗拉强度可达750MPa以上，屈服强度不低于350MPa，延伸率保持35%以上，兼具强度与塑性。

4. **抗热疲劳与热冲击功能**：在急冷急热循环（如1000℃至室温水淬）后，无明显裂纹萌生，热疲劳寿命超过1000次（典型值）。

5. **良好冷热加工功能**：可在900℃至1200℃范围内进行自由锻、模锻及轧制，变形抗力适中，表面质量优良。

## 四、技术特点

**合金设计思路**：Inconel617通过添加约22%的铬（Cr）形成抗氧化保护层，12%的钴（Co）提升基体固溶强度与抗蠕变能力，9%的钼（Mo）增强固溶强化与抗还原性介质腐蚀，同时加入少量铝（Al）与钛（Ti）形成γ'析出相（Ni₃(Al,Ti)），在高温下提供额外强化。碳含量控制在0.05%-0.10%，形成弥散分布的MC型碳化物（如TiC、NbC），钉扎晶界，延缓蠕变。

**冶炼工艺**：采用“真空感应熔炼+电渣重熔”双联工艺（VIM+ESR），有效去除气体与有害杂质（如硫、磷、氧、氮），确保钢锭纯净度。对于超大型锻件，可增加真空自耗重熔（VAR）工序，进一步降低偏析。

**热处理制度**：标准固溶处理温度为1175℃至1200℃，保温1-2小时后快速水淬或空冷。对于要求更高蠕变强度的工况，可进行时效处理：780℃至800℃保温8-16小时后空冷，促进γ'相与碳化物的均匀析出。

**显微组织控制**：固溶态组织为奥氏体基体，晶粒度控制在ASTM 4-6级（典型值），晶界无连续碳化物膜。经时效后，γ'相尺寸约20-50nm，体积分数约5%-8%，碳化物呈颗粒状均匀分布，无有害相（如σ相、Laves相）析出。

**无损检测及质量保证**：所有锻件均进行100%超声波探伤（UT），按ASTM E2375或EN 10228-3标准，检测灵敏度为φ0.8mm平底孔当量。表面缺陷采用液体渗透检测（PT），关键部位附加涡流探伤（ET）。化学成分采用直读光谱仪（OES）与电感耦合等离子体发射光谱仪（ICP-OES）双重验证，力学性能在室温及高温下分别测试。

## 五、应用领域

1. **航空航天**：用于航空发动机燃烧室衬套、火焰稳定器、涡轮导向叶片及加力燃烧室部件，承受1200℃高温燃气冲刷。

2. **工业燃气轮机**：制造燃烧室过渡段、隔热屏、喷嘴及热端紧固件，要求长期抗蠕变与抗热疲劳。

3. **石油化工**：用于乙烯裂解炉管、转化炉管及高温反应器内件，抗渗碳与抗硫化氢腐蚀。

4. **核能工程**：应用于高温气冷堆（HTGR）的堆内构件、换热器管束及控制棒导向管，要求耐辐照与高温稳定性。

5. **热处理设备**：制造连续退火炉的炉辊、马弗罩及料盘，在1100℃下保持结构刚性。

6. **汽车工业**：用于高性能涡轮增压器壳体及排气歧管，承受发动机排气高温与振动载荷。

## 六、产品详细参数

**化学成分（wt%，典型范围）**：镍(Ni)：余量；铬(Cr)：20.0-23.0；钴(Co)：10.0-13.0；钼(Mo)：8.0-10.0；铝(Al)：0.8-1.5；钛(Ti)：0.2-0.6；碳(C)：0.05-0.10；锰(Mn)：≤0.50；硅(Si)：≤0.50；磷(P)：≤0.015；硫(S)：≤0.010；铁(Fe)：≤1.5；铜(Cu)：≤0.20；硼(B)：≤0.005。

**力学性能（室温典型值）**：抗拉强度：750-900MPa；屈服强度：350-450MPa；延伸率：35%-50%；硬度：HB 180-220；冲击功（V型缺口）：≥100J。高温性能（1000℃）：抗拉强度：≥200MPa；屈服强度：≥150MPa；持久强度（1000℃/1000h）：≥100MPa。

**物理性能**：密度：8.36g/cm³；熔点：1330-1380℃；热导率（1000℃）：28.5W/(m·K)；电阻率（20℃）：1.18μΩ·m；线膨胀系数（20-1000℃）：15.8×10⁻⁶/K；弹性模量（20℃）：206GPa。

**耐腐蚀/高温性能**：临界点蚀温度（CPT）：在6%FeCl₃溶液中≥85℃；高温氧化增重率（1150℃/100h）：≤0.08mg/cm²；抗渗碳性能：在1000℃、5%CH₄气氛中渗碳深度≤0.1mm/100h；导电率（20℃）：约1.2%IACS（国际退火铜标准）。

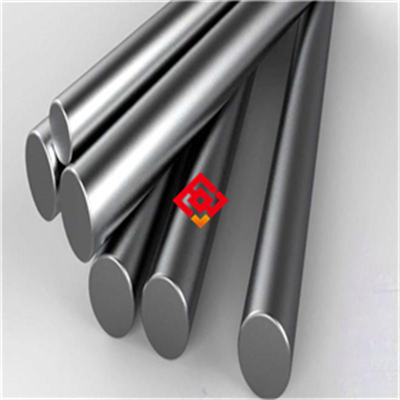

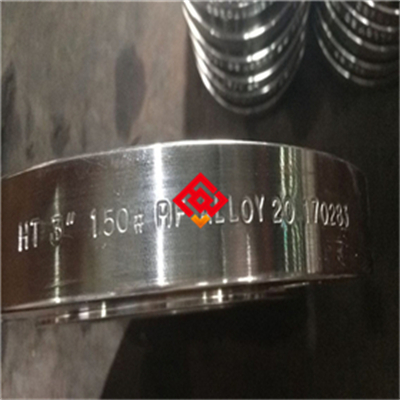

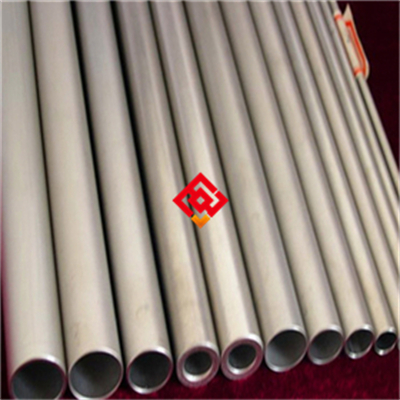

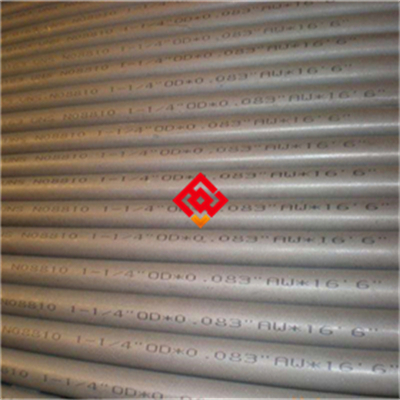

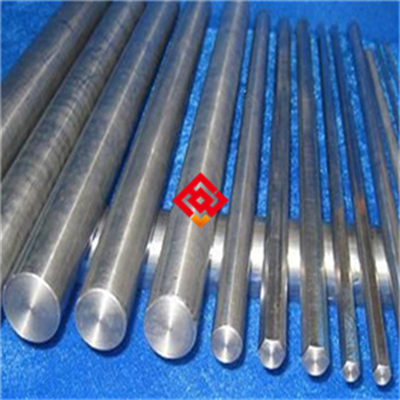

**产品规格范围**：锻件：圆饼φ100-1500mm，厚度50-600mm；环件φ200-3000mm，壁厚20-200mm；方坯/扁坯：边长50-500mm；棒材：φ10-300mm；管材：外径20-300mm，壁厚2-50mm。特殊尺寸可定制。

**交货状态**：固溶态（1175-1200℃水淬或空冷）；或固溶+时效态（固溶后780-800℃时效8-16h）。表面处理：车光、磨光或酸洗。可提供预加工锻件。

**批次溯源码解读**：编码规则为“MJ-617-年月-炉号-热处理批号-规格代码”。例如：MJ-617-202503-0824-HT03-300S。其中“MJ”为上海墨钜缩写；“617”代表牌号；“202503”为生产年月；“0824”为冶炼炉号；“HT03”为热处理批次；“300S”代表规格（如直径300mm棒材）。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、探伤结果及尺寸检验记录。

## 七、注意事项

1. **避免长期服役在650-750℃温度区间**：该温度范围内可能析出少量σ相，导致韧性下降。若必须在此区间使用，建议采用优化热处理（如提高固溶温度至1200℃并快速冷却）。

2. **禁止接触含硫、含氯的还原性介质**：在高温下，硫与氯会破坏表面氧化膜，引发灾难性腐蚀。

3. **焊接后必须进行焊后热处理**：焊后应在1175-1200℃进行固溶处理，消除焊接应力并恢复组织均匀性。禁止焊后直接使用。

4. **冷加工后需中间退火**：该合金加工硬化倾向显著，冷变形超过15%时需进行中间退火（1175℃空冷），避免开裂。

5. **表面划伤风险**：锻件表面划伤会成为应力集中源，在高温蠕变条件下易引发裂纹。运输与加工过程中应使用软质衬垫保护。

6. **热处理时禁止快速加热**：厚截面锻件加热速率应控制在≤100℃/h，防止热应力过大导致变形或开裂。

## 八、存储与运输指南

**存储环境要求**：温度范围：-10℃至40℃；相对湿度：≤60%。锻件应存放在清洁、干燥、通风良好的库房内，地面铺设木垫或橡胶垫，高度≥100mm。禁止与酸、碱、盐、重金属粉末、硫化橡胶等腐蚀性物质混存。

**包装规范**：小尺寸锻件（单件≤50kg）采用内层塑料薄膜+干燥剂+外层木箱；大尺寸锻件（单件>50kg）采用防锈纸+塑料薄膜+钢带捆扎+防水编织布覆盖。干燥剂类型为硅胶，用量≥50g/m³包装空间。

**运输注意事项**：运输过程中锻件应固定在专用托架上，使用尼龙吊带或钢丝绳+橡胶护套吊装，禁止钢丝绳直接接触锻件表面。车辆必须配备防雨篷布，严禁暴晒或雨淋。吊装时采用平衡梁，避免单点受力导致变形。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷或撞击；禁止使用铁锤直接敲击锻件表面。

## 九、加工操作规范

**切割**：推荐采用带锯切割（锯条材质：M42或硬质合金，线速度15-25m/min，进给量0.01-0.03mm/齿）或水刀切割（压力350-400MPa，磨料石榴石80目）。激光切割推荐光纤激光，功率≥6kW，切割速度1-3m/min。切割后必须用锉刀或砂轮打磨去除热影响区（深度≥0.5mm）。禁止使用普通砂轮片（氧化铝材质），应使用碳化硅或金刚石砂轮，防止铁素体污染。

**焊接**：推荐采用钨极氩弧焊（TIG）或熔化极气体保护焊（MIG）。填充金属牌号选用ERNiCrCoMo-1（AWS A5.14）或同牌号Inconel617焊丝。焊接电流：TIG法80-150A；MIG法180-280A。电压：TIG法10-15V；MIG法24-30V。焊接速度：50-150mm/min。层间温度控制在≤100℃。保护气体：99.99%氩气，流量12-20L/min。焊后必须进行固溶处理（1175-1200℃，保温1h/25mm厚度，水淬）。注意事项：焊接前需清除坡口及两侧20mm范围内的油污、氧化皮；禁止在潮湿环境下焊接；禁止使用含硫或含氯的清洗剂。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：固溶处理：加热至1175-1200℃，保温时间按1h/25mm厚度计算，但不少于30分钟。冷却方式：水淬（水温≤40℃）或快速空冷（厚度≤50mm时可空冷）。时效处理（如需）：780-800℃，保温8-16小时，空冷。注意事项：加热时需采用保护气氛（氩气或氮气）或真空炉，防止表面氧化；禁止在氧化性气氛中长时间加热；淬火转移时间≤15秒。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同牌号Inconel617或更高级别的镍基合金（如Inconel625、HastelloyX），避免异种金属接触引发电偶腐蚀。密封垫片应选用无卤素、无硫的纯石墨垫片或陶瓷纤维垫片，禁止使用含氯的聚四氟乙烯（PTFE）垫片。安装后需进行整体酸洗钝化处理：采用20%硝酸+3%氢氟酸溶液，温度50-60℃，浸泡30分钟，然后用去离子水冲洗至中性，干燥后涂抹防锈油。

**日常维护方法**：清洁周期：每3个月或每次停机检修时进行。清洗剂：中性不含氯的清洗剂（如pH6-8的碱性清洗液），禁止使用盐酸、硫酸或含氯溶剂。清洁后用压缩空气吹干，检查表面有无变色、起皮或裂纹。对于高温服役部件，每6个月进行一次表面渗透检测（PT），检测氧化膜完整性。

**常见故障及解决方法**：

1. **表面点蚀**：通常由介质中含氯离子引起。处理措施：清除腐蚀产物，用硝酸钝化液（30%硝酸）涂覆，然后补充保护涂层。若点蚀深度超过壁厚10%，需更换部件。

2. **焊缝开裂**：多因焊后热处理不当或填充金属不匹配。处理措施：打磨去除裂纹至母材，重新焊接并按规范进行焊后固溶处理。禁止直接补焊。

3. **高温变形**：服役温度超过设计上限或长期过载。处理措施：停机检查尺寸，若变形量超过原始尺寸的2%，需进行热矫形（在1175℃加压矫形后固溶处理）。禁止冷矫形。

## 十一、安全警示与应急处理

**高温操作安全**：操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防红外线）及阻燃服（如Nomex材质）。禁止徒手触碰未冷却工件（表面温度可能超过500℃）。现场灭火器类型为干粉灭火器或二氧化碳灭火器，严禁使用水灭火，防止高温金属遇水爆炸。

**切割加工安全**：操作人员必须佩戴防护面罩（遮光号：激光切割≥4级，等离子切割≥8级），车间需配备排烟系统，切割火花需设置防火隔离区（半径≥5m）。禁止在易燃物附近切割，禁止使用破损的砂轮片。

**产品损坏或腐蚀后的应急处理**：

1. 立即停机，隔离损坏部件，切断介质源（如高温气体、腐蚀性液体）。

2. 人员穿戴防酸服、防碱手套及护目镜，避免直接接触泄漏介质。

3. 泄漏介质若为酸液，用石灰或碳酸氢钠中和；若为碱液，用稀醋酸中和。收集废弃物至专用容器。

4. 废弃物分类：含镍、铬、钴的金属碎屑属于危险废物（HW类，代码HW17），需交由有资质的处理公司处置，严禁随意倾倒。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：优先确认服役温度是否在980-1150℃区间，若温度低于800℃，可考虑Inconel718等成本更低的合金。

2. **关键性能参数**：重点核对高温持久强度（1000℃/1000h）与抗蠕变速率（1000℃/100MPa），要求提供第三方检测报告。PREN值（耐点蚀当量）应≥45。

3. **认证要求**：航空领域需提供AMS 5667或AS9100认证；化工领域需NACE MR0175认证；核能领域需ASME NQA-1认证。

4. **备品备件比例**：建议按10%-15%比例采购备件，尤其是燃烧室衬套、喷嘴等易损件。

5. **质量验证**：用户应核对上海墨钜原厂质保书，并要求提供SGS或BV的第三方检测报告，验证化学成分、力学性能及探伤结果。

## 十四、价格标准

Inconel617锻件参考价格区间为：小尺寸试样（直径≤50mm，长度≤300mm）每公斤380-550元；常规尺寸棒材/锻件（直径50-200mm）每公斤280-450元；大型异形锻件（直径>500mm或重量>500kg）每公斤220-380元。价格受牌号、规格尺寸、采购数量及附加技术要求影响。批量折扣政策：单次采购≥5吨可享5%-12%折扣；≥10吨享10%-15%折扣。小批量试样（≤50kg）加价15%-20%。如需精确报价，请联系曾先生获取订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如夹杂、偏析、裂纹）导致失效的，上海墨钜免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤结果、尺寸检验报告）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：24小时内远程指导；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、力学性能、硬度）费用由上海墨钜承担。特殊检测（如蠕变试验、高温持久试验）费用按实际协商。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
