# Inconel690镍铬铁合金管材：耐晶间腐蚀与应力腐蚀的优选材料

## 一、产品概述与适用范围

Inconel690是一种高铬含量的镍基耐腐蚀合金，属于镍铬铁合金大类，典型牌号为UNS N06690。该合金专为极端腐蚀环境设计，尤其以优异的抗晶间腐蚀和抗应力腐蚀开裂性能著称。其使用温度范围覆盖从低温至约1000°C，在高温水蒸气、强氧化性介质及含氯离子环境中表现卓越。

核心优势包括：

1. 极高的铬含量（约30%）赋予合金出色的抗晶间腐蚀能力，远超Inconel600和Inconel625；

2. 在高温高压水环境中具有极低的应力腐蚀开裂敏感性，适用于核反应堆关键部件；

3. 良好的热稳定性和抗氧化性，可在900°C以下长期服役；

4. 优异的冷热加工性能，可制成无缝管材、板材、棒材等多种形态；

5. 对硝酸、磷酸、有机酸及碱性介质具有良好耐蚀性，在化工领域应用广泛。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）及精密冷轧冷拔管材生产线。所有产品严格执行ASTM B163、ASTM B167及GB/T 15009等国内外标准，全流程工艺可追溯，确保每批Inconel690管材的化学成分、力学性能与耐腐蚀指标稳定可靠。

## 三、核心功能

1. **耐晶间腐蚀**：高铬含量（28.0~31.5%）显著降低晶界贫铬倾向，在敏化态热处理后仍能通过ASTM A262E法（硫酸-硫酸铜腐蚀试验）检测，不发生晶间腐蚀。

2. **抗应力腐蚀开裂**：在高温高压水（含溶解氧、氯离子）环境中，临界应力腐蚀开裂阈值高于同类合金，典型试验条件为350°C、含8ppm溶解氧的高纯水中，1000小时无裂纹。

3. **高温抗氧化**：在900°C空气中氧化100小时，氧化增重率低于0.5 mg/cm²，表面形成致密Cr₂O₃氧化膜。

4. **耐强氧化性介质**：在浓硝酸（浓度≥65%，温度≤85°C）及混酸（硝酸+氢氟酸）中腐蚀速率低于0.1 mm/年。

5. **良好冷热加工性**：可通过冷轧、冷拔、热挤压等工艺成型，管材壁厚公差可控制在±0.05mm以内，表面粗糙度Ra≤0.8μm。

## 四、技术特点

**合金设计思路**：Inconel690通过将铬含量提升至30%左右（典型值30%），同时控制铁含量在7~11%，镍含量≥58%，形成稳定的奥氏体基体。高铬含量确保在敏化温度区间（500~800°C）仍能维持晶界铬浓度，避免Cr₂₃C₆碳化物析出导致的贫铬区。微量钛（≤0.5%）和铝（≤0.5%）的添加进一步稳定组织并提高抗氧化性。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，再经电渣重熔（ESR）或真空自耗重熔（VAR）二次精炼，有效降低气体含量（O≤30ppm，H≤5ppm，N≤100ppm）及非金属夹杂物级别（硫化物≤1.0级，氧化物≤1.5级，按ASTM E45评定）。管坯采用热挤压开坯，确保组织致密。

**热处理制度**：标准固溶处理温度为1050~1150°C，保温时间按壁厚计算（每毫米1~2分钟），随后水淬或快速空冷。对于要求抗晶间腐蚀的工况，需避免在500~800°C范围内长时间停留。敏化处理（675°C×1小时）后仍应保持耐蚀性。

**显微组织控制**：固溶态组织为单一奥氏体相，晶粒度按ASTM E112评定为5~8级。无连续网状碳化物析出，δ相（Ni₃Nb）含量控制在0.5%以下。可通过调整固溶温度控制晶粒度，细晶粒（7~8级）有利于提高强度，粗晶粒（4~5级）有利于提高蠕变抗力。

**无损检测及质量保证**：管材100%进行超声波探伤（按ASTM E213或GB/T 5777，灵敏度≥0.5mm平底孔当量），涡流探伤（按ASTM E426或GB/T 7735，A级精度）。液体渗透检测（按ASTM E165）检查表面缺陷。每批产品附带光谱分析报告（直读光谱仪，元素检出限0.001%），力学性能测试报告（室温拉伸、硬度、扩口、压扁试验），以及耐腐蚀性能测试报告（晶间腐蚀、应力腐蚀，按需）。

## 五、应用领域

1. **核电行业**：压水堆核电站蒸汽发生器传热管、堆内构件、控制棒驱动机构部件，要求在高温高压含硼水中服役60年以上无应力腐蚀开裂。

2. **化工行业**：浓硝酸生产装置中的换热器管束、蒸发器管、酸洗槽加热管，耐65%以上硝酸及混酸腐蚀。

3. **石油化工**：加氢裂化装置中的高压空冷器管束、硫回收装置中的高温烟气管道，耐含硫化氢及氯离子的高温腐蚀。

4. **环保行业**：垃圾焚烧发电厂的过热器管、烟气再热器管，耐含氯高温烟气及酸性冷凝液的腐蚀。

5. **航空航天**：发动机燃烧室衬里、加力燃烧室部件，耐高温氧化及热疲劳。

6. **仪器仪表**：高温高压传感器保护套管、热电偶保护管，要求耐腐蚀且密封可靠。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：≥58.0（典型值60.0）；铬（Cr）：28.0~31.5（典型值30.0）；铁（Fe）：7.0~11.0（典型值9.0）；碳（C）：≤0.05（典型值0.02）；硅（Si）：≤0.5；锰（Mn）：≤0.5；硫（S）：≤0.015；磷（P）：≤0.02；铜（Cu）：≤0.5；钛（Ti）：≤0.5；铝（Al）：≤0.5；钴（Co）：≤0.1。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：≥655 MPa（典型值700~850 MPa）；屈服强度（0.2%偏移）：≥310 MPa（典型值350~450 MPa）；延伸率：≥30%（典型值35~45%）；硬度：≤200 HBW（典型值160~190 HBW）；冲击功（室温V型缺口）：≥120 J。

**高温力学性能（典型值，以实际质保书为准）**：

538°C：抗拉强度≥550 MPa，屈服强度≥240 MPa；649°C：抗拉强度≥400 MPa，屈服强度≥200 MPa；760°C：抗拉强度≥250 MPa，屈服强度≥120 MPa；816°C：抗拉强度≥150 MPa。

**物理性能（典型值，以实际质保书为准）**：

密度：8.19 g/cm³（20°C）；熔点：1343~1377°C；热导率：12.5 W/(m·K)（20°C），17.5 W/(m·K)（500°C）；电阻率：1.15 μΩ·m（20°C）；线膨胀系数：13.5×10⁻⁶/°C（20~100°C），15.5×10⁻⁶/°C（20~500°C）；弹性模量：206 GPa（20°C），180 GPa（500°C）。

**耐腐蚀/高温性能（典型值，以实际质保书为准）**：

晶间腐蚀试验（ASTM A262E法）：弯曲后无裂纹；应力腐蚀开裂试验（350°C，8ppm O₂，1000小时）：无裂纹；高温氧化增重率（900°C，100小时）：≤0.5 mg/cm²；临界点蚀温度（CPT，在1M NaCl溶液中，pH=7）：≥85°C；在65%硝酸中（85°C）腐蚀速率：≤0.08 mm/年；在85%磷酸中（80°C）腐蚀速率：≤0.05 mm/年。

**产品规格范围**：

无缝管材：外径6~219 mm，壁厚0.5~20 mm，长度≤18 m；管材可提供直管或盘管形式。

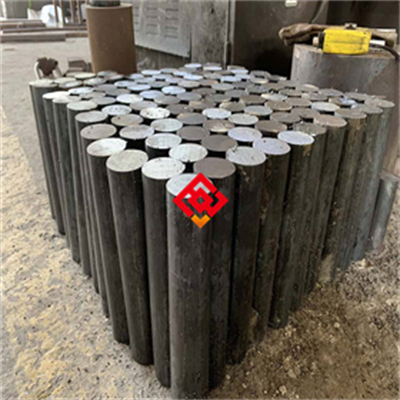

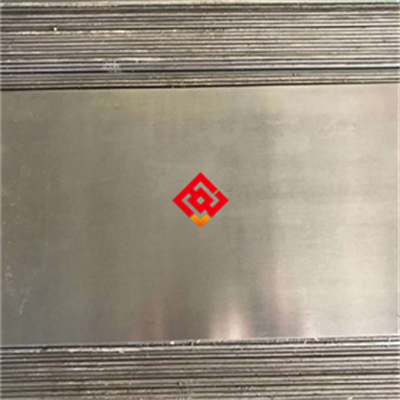

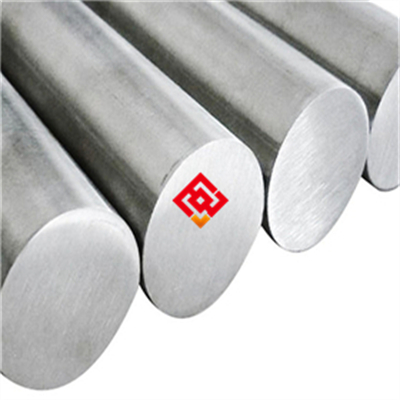

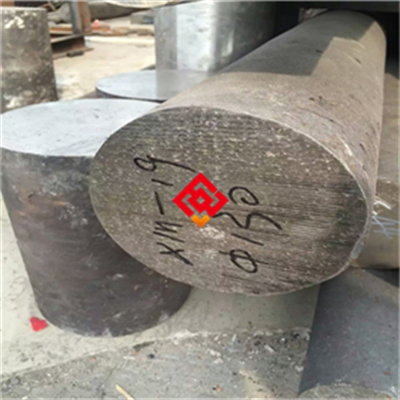

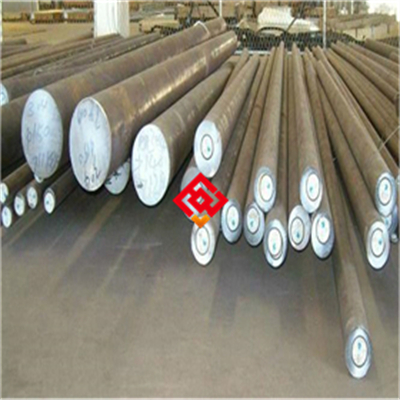

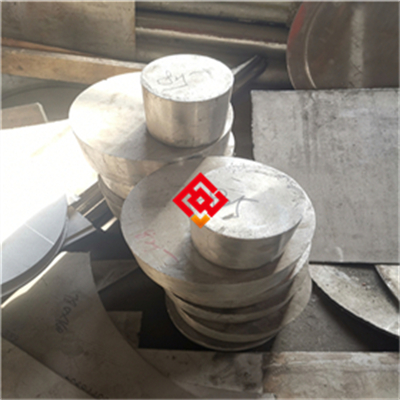

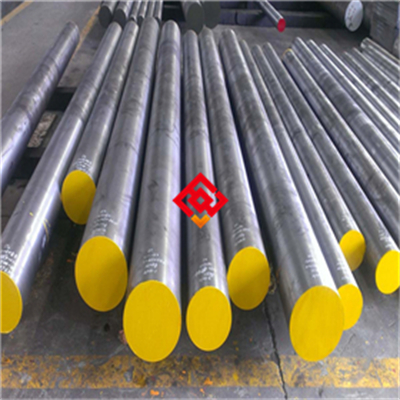

其他形态（可配套提供）：板材/带材（厚度0.5~50 mm，宽度≤2500 mm）；棒材（直径6~300 mm）；锻件（按图加工）；丝材（直径0.1~6 mm）。

**交货状态**：

固溶退火态+酸洗（管材内外表面酸洗钝化，粗糙度Ra≤0.8μm）；或固溶退火态+磨光/抛光（镜面抛光，Ra≤0.2μm）。可按要求进行光亮退火（氢气保护气氛）。管端保护帽，两端封口防污染。

**批次溯源码解读**：

编码规则：MJ-690-年月-炉号-热处理批号-规格代码。例如：MJ-690-202503-2356-HT12-OD25W2.0。各部分含义：MJ为上海墨钜代码；690为牌号简称；202503为生产年月（2025年3月）；2356为炉号（对应VIM+ESR双联冶炼记录）；HT12为热处理批号（对应固溶温度1100°C，保温30分钟，水淬记录）；OD25W2.0为外径25mm、壁厚2.0mm。客户可通过此编码向上海墨钜索取原厂质保书，质保书包含从原材料到成品的全流程检验数据。

## 七、注意事项

1. **避免敏化温度区间**：在500~800°C范围内长时间停留（如焊接热影响区或不当热处理）可能导致碳化物沿晶界析出，降低耐晶间腐蚀性能。焊接后建议进行固溶处理或采用低热输入焊接工艺。

2. **禁止接触的介质**：避免在含熔融锌、锡、铅、铋等低熔点金属的环境中使用，这些金属会沿晶界渗透导致液态金属脆化。在含硫气氛中（如H₂S、SO₂）使用前需评估，高硫环境可能加速高温腐蚀。

3. **焊接后热处理要求**：对于厚壁管材（壁厚＞6mm）或承受交变应力的焊接结构，焊后应进行固溶退火处理（1050~1100°C，水淬）以消除焊接残余应力并恢复耐蚀性。对于薄壁管（壁厚≤3mm），可仅进行稳定化退火（900°C×1小时，空冷）。

4. **加工硬化倾向**：冷加工（冷轧、冷拔、弯曲）后材料硬度升高，延伸率下降。若需进行多次冷加工，应在累积变形量达15~20%后进行中间退火（1050°C，水淬）以恢复塑性。

5. **表面划伤风险**：管材表面的任何划伤、磕碰、压痕都可能成为腐蚀萌生点。在搬运、安装过程中必须使用软质吊带或橡胶衬垫，禁止使用钢丝绳或铁链直接接触管材表面。

6. **氯离子应力腐蚀开裂敏感性**：虽然Inconel690在高温水中抗应力腐蚀性能优异，但在含高浓度氯离子（＞1000ppm）且存在拉伸应力的环境中（如湿氯气、次氯酸盐溶液），仍可能出现点蚀或应力腐蚀开裂，需通过控制Cl⁻浓度和温度来预防。

## 八、存储与运输指南

**存储环境要求**：

温度范围：-20°C至+45°C；相对湿度上限：60%（建议控制在50%以下）；地面垫材：木质托盘或橡胶垫板，离地高度≥150mm，禁止直接接触水泥地面；禁止混存的物质：酸、碱、盐类化学品、重金属粉末（如铜粉、铁粉）、活性气体（如氯气、氨气）。

**包装规范**：

管材内外表面涂覆防锈油（适用于海运）或气相防锈纸（适用于陆运），外层包裹聚乙烯塑料薄膜，内置硅胶干燥剂（每立方米空间放置≥500g），然后装入钢带捆扎的木箱或编织袋内。管端安装塑料保护帽，防止异物进入。每件包装贴有标签，标注牌号、规格、炉号、重量、生产日期。

**运输注意事项**：

固定方式：使用尼龙绑带或柔性绳索固定，禁止使用钢丝绳或钢带直接接触管材；防雨防暴晒：必须覆盖防水篷布，避免阳光直射导致包装内温度过高（超过50°C可能使防锈油失效）；吊装要求：使用吊带或吊篮，禁止钢丝绳直接接触管材表面，吊装角度≥60°，避免管材弯曲变形。

**明确标注禁止行为**：

禁止与腐蚀性物质（酸、碱、盐溶液、活性化学品）混放；禁止露天存放（即使有防水篷布，长期暴露仍可能因温湿度变化导致结露生锈）；禁止踩踏抛掷管材，禁止在管材上堆放重物。

## 九、加工操作规范

**切割**：

推荐方法：带锯切割（适用于直径＞50mm管材，锯条速度25~35 m/min，进给量0.02~0.05 mm/齿）；激光切割（适用于壁厚≤6mm管材，功率3~6kW，切割速度1~3 m/min，辅助气体为氮气或氩气，纯度≥99.99%）；水刀切割（适用于任意壁厚，磨料为石榴石80目，压力350~400 MPa）。切割后必须用锉刀或砂纸打磨切割面毛刺，去除热影响区氧化皮（深度≥1mm）。禁止使用普通砂轮片（含铁杂质可能嵌入表面导致局部腐蚀），推荐使用氧化铝或碳化硅砂轮片。

**焊接**：

推荐方法：钨极氩弧焊（TIG，适用于薄壁管，壁厚≤4mm）；熔化极气体保护焊（MIG，适用于厚壁管，壁厚＞4mm）；手工电弧焊（SMAW，用于现场修补）。填充金属牌号：推荐使用ERNiCrFe-7（AWS A5.14）或与母材同质的Inconel690焊丝。焊接参数：TIG焊电流80~150A（根据壁厚），电压12~18V，焊接速度100~200 mm/min；MIG焊电流150~250A，电压20~28V，送丝速度5~10 m/min。层间温度：≤100°C（薄壁管）或≤150°C（厚壁管）。保护气体：TIG焊使用纯氩（≥99.999%），流量10~20 L/min；MIG焊使用Ar+He混合气（70%Ar+30%He），流量20~30 L/min。焊后热处理：对于壁厚＞6mm或要求高耐蚀性的焊缝，建议进行固溶处理（1050~1100°C，水淬）。注意事项：焊接前必须清洁焊缝区域（去除油污、氧化皮、水分），坡口角度60~75°，钝边0.5~1.5mm。禁止使用含硫或含氯的清洗剂（如三氯乙烯），推荐使用丙酮或酒精。禁止在风速＞2 m/s的环境中焊接，需设置防风罩。

**热处理**：

固溶处理：温度1060~1120°C（推荐1100°C），保温时间按壁厚计算（每毫米1~2分钟，最短保温10分钟），冷却方式：水淬（水温≤40°C，工件入水速度≥2 m/s）或快速空冷（壁厚≤3mm时）。时效处理：通常不需要，但若需提高强度，可在700~800°C时效4~8小时，空冷。去应力退火：温度400~450°C，保温2~4小时，炉冷至200°C后空冷。注意事项：固溶加热时需控制炉内气氛，避免氧化或渗碳，推荐使用氢气保护气氛或真空炉（真空度≤10⁻² Pa）。禁止在含硫或含卤素的气氛中加热。水淬时必须确保工件完全浸没，避免局部冷却不均导致变形。

详细操作示意图及参数表（包括焊接坡口尺寸、热处理升温曲线、不同壁厚的切割参数对照表等）请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：

推荐连接件材质：法兰、管件、螺栓等优先选用与Inconel690同材质或更高级别（如Inconel625、Hastelloy C-276），避免异种金属接触导致电偶腐蚀。密封垫片选型：推荐使用膨胀石墨垫片（不含卤素）或PTFE垫片（纯聚四氟乙烯，不得添加玻璃纤维或石墨填料）。禁止使用含氯离子或硫化物的垫片（如石棉橡胶垫片）。安装后处理：对于化工或核电应用，安装完成后应对焊缝及热影响区进行酸洗钝化处理（酸洗液配方：20%硝酸+5%氢氟酸，温度40~50°C，浸泡20~30分钟，然后用去离子水冲洗至中性），去除焊接氧化皮并恢复钝化膜。对于管束或换热器，安装后应进行气密性试验（氮气，压力为设计压力的1.1倍，保压30分钟无泄漏）。

**日常维护方法**：

清洁周期：根据介质腐蚀性，每月至少一次对外表面进行清洁；对于高温或易结垢环境，每周一次。清洗剂类型：推荐使用中性清洗剂（pH 6~8，不含氯离子、氟离子、硫化物），如去离子水或专用的不锈钢清洗剂。对于顽固污垢，可使用5%柠檬酸溶液（温度60°C）浸泡后刷洗。防锈/防氧化处理：在停运期间（超过一周），管材外表面应涂覆防锈油（如WD-40或专用镍基合金防锈剂），内表面需吹干并充氮保护（氮气纯度≥99.5%，露点≤-40°C）。

**常见故障及解决方法**：

1. 表面点蚀：表现为局部麻点或小孔，通常由氯离子浓缩或表面污染引起。解决方法：用细砂纸（400~600目）打磨点蚀区域至露出金属光泽，然后进行酸洗钝化处理。若点蚀深度超过壁厚20%，需更换管段。

2. 焊缝开裂：表现为沿焊缝或热影响区的纵向或横向裂纹，可能由焊接热输入过大、层间温度过高或焊后未热处理引起。解决方法：打磨去除裂纹（深度至少至裂纹根部以下1mm），进行液体渗透检测确认无残留裂纹，然后重新焊接并执行焊后热处理。若裂纹贯穿壁厚，需切除整段焊缝重新焊接。

3. 变形：表现为管材弯曲或扭曲，通常由热处理冷却不均或安装应力引起。解决方法：在500~600°C进行热校直（使用专用校直工装），然后缓慢冷却（炉冷或包裹保温棉）。若变形量超过管长1%，需进行固溶处理+校直处理。

## 十一、安全警示与应急处理

**高温操作安全**：

在进行固溶处理、焊接预热或高温使用环境操作时，必须佩戴耐高温手套（耐温≥300°C）、防护面罩（防热辐射）和阻燃服（阻燃等级≥EN 11612）。禁止触碰未冷却工件（表面温度可能超过500°C，需自然冷却至室温或用红外测温仪确认温度≤40°C后方可触碰）。现场必须配备灭火器，推荐使用干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器（水遇高温金属可能引发爆沸，泡沫可能含腐蚀性成分）。

**切割加工安全**：

激光切割或等离子切割时，操作人员必须佩戴防护面罩（遮光号≥5级，激光切割推荐遮光号≥10级），穿防护服（防飞溅，材质为阻燃棉或皮革）。必须安装排烟系统（风量≥3000 m³/h，过滤精度≤1μm，可处理金属烟尘和臭氧）。切割区域必须设置火花隔离屏障（使用阻燃布或金属板），周围不得放置易燃物品（如油桶、纸箱、塑料桶）。切割完成后，待工件冷却至室温后方可移动。

**产品损坏或腐蚀后的应急处理**：

1. 发现管材泄漏或破裂时，立即停机隔离，关闭上下游阀门，切断介质源（如酸液、高温水、有毒气体）。

2. 人员必须穿戴防酸服（若介质为酸）、防碱服（若介质为碱）或防毒面具（若介质为有毒气体），并佩戴护目镜和橡胶手套。

3. 对于泄漏的腐蚀性液体，使用石灰或碳酸氢钠中和（酸类介质），或用稀醋酸中和（碱类介质），然后用大量水冲洗至中性（pH 6~8）。对于泄漏的腐蚀性气体，使用水幕或喷雾吸收（如HCl、NH₃），并开启强制排风。

4. 收集泄漏物及被污染的土壤、吸附材料，按照危险废物（HW类，如HW34废酸、HW35废碱）进行分类，交由有资质的危废处理单位处置。禁止将中和后的废液直接排入下水道。

5. 对损坏的管材进行标记隔离，待专业技术人员评估后决定修复或更换。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答、典型应用案例等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包括中文和英文版本，并可针对您的具体工况（介质成分、温度、压力、尺寸要求）提供选材建议和加工指导。

## 十三、购买建议

在选择Inconel690管材时，建议从以下方面进行综合评估：

1. **应用场景匹配度**：明确使用环境的介质成分（尤其是氯离子浓度、pH值、氧化剂含量）、温度范围（最高温度及波动范围）、压力等级（设计压力及是否含交变载荷）。Inconel690特别适用于高温高压水环境（如核电蒸汽发生器）和强氧化性酸环境（如浓硝酸），但对于强还原性酸（如盐酸、稀硫酸）建议选用Hastelloy系列。

2. **关键性能参数**：对于耐腐蚀应用，重点关注PREN值（点蚀当量，Inconel690的PREN≈45~50，按公式PREN=Cr+3.3Mo+16N计算，其中Mo≈0.1%，N≈0.02%）；对于高温应用，关注高温持久强度（如816°C/1000小时持久强度≥70 MPa）；对于导电或导热应用，关注电阻率和热导率。

3. **认证要求**：核电行业需提供ASME Section III认证或RCC-M认证；化工行业需满足NACE MR0175/ISO 15156要求（对于含H₂S环境）；船舶海工需提供船级社认证（如DNV、BV、ABS、CCS）。上海墨钜可配合提供相关认证文件。

4. **备品备件比例**：建议首次采购时多订购10~15%的备品（尤其对于非标规格），用于后续维修或更换。对于长期运行项目，建议与上海墨钜签订年度框架协议，确保供货及时性。

5. **质保书核对**：收到货物后，应核对上海墨钜原厂质保书中的化学成分、力学性能、探伤结果是否与合同要求一致。建议要求提供第三方检测报告（如SGS、BV）对关键项目（如晶间腐蚀、应力腐蚀、高温拉伸）进行验证，以确保材料性能符合设计预期。

## 十四、价格标准

Inconel690管材的价格受多种因素影响，包括产品牌号、规格尺寸、采购数量及附加技术要求。以下为参考价格区间（人民币，含税，以实际询价为准）：

- 标准规格无缝管（外径≤50mm，壁厚≤5mm）：800~1200元/公斤（小批量≤500公斤）；650~900元/公斤（批量≥1吨）。

- 大规格或薄壁管（外径＞50mm，壁厚＜1.5mm）：1000~1500元/公斤（需定制，交货期较长）。

- 特殊要求（如镜面抛光、双认证、第三方检测、定制热处理）：在上述基础上上浮10~20%。

批量折扣政策：采购量≥5吨可享受5~12%折扣（根据具体牌号和规格协商）；年度框架协议（≥10吨/年）可享受额外优惠。小批量试样（≤50公斤）通常上浮15~20%，以覆盖生产调整和检测成本。

提示：以上价格为参考区间，具体报价需根据实际技术要求、交货期、付款方式等因素确定。请联系曾先生（业务电话021-67898711，私人电话13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分偏差、非金属夹杂物超标、力学性能不达标）导致产品失效的，上海墨钜承诺免费更换或全额退款。因使用不当（如超温、超压、接触不适介质）导致的失效不在质保范围内。

**技术资料**：随货提供中英文质保书（包含化学成分、力学性能、无损检测、尺寸检验结果）、产品说明书（含推荐加工参数）、材料安全数据表（MSDS，符合GHS标准）及推荐加工工艺规程（焊接、热处理、切割）。所有资料均可提供电子版和纸质版。

**技术支持**：接到客户咨询后，24小时内提供远程技术指导（电话、微信、邮件）；如需现场服务（如焊接指导、失效分析、安装监督），48小时内安排工程师抵达现场（国内范围，偏远地区可协商延长至72小时）。现场服务费用按差旅费实报实销，技术服务费在合同期内免费。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（化学成分、室温拉伸、硬度、晶间腐蚀）费用由上海墨钜承担（限首批订单或年度框架合同）。非常规项目（如高温持久、应力腐蚀、蠕变试验）费用双方协商。

**备品保障**：对于已停产的产品牌号或规格，上海墨钜在停产后五年内仍提供同质替代材料（如采用相同成分和工艺的定制加工）或性能升级的替代材料（如Inconel690升级为Inconel693），确保客户运维不受影响。

**售后响应**：任何质量问题，客户反馈后2小时内回复确认，48小时内出具初步解决方案（包括原因分析、处理措施、时间节点）。对于紧急问题（如现场泄漏停机），启动应急响应流程，4小时内提供临时解决方案。
