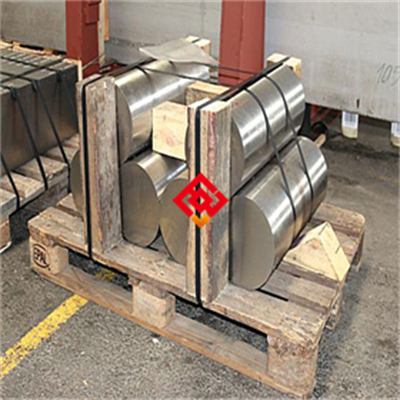

# Inconel706镍基沉淀硬化高温合金黑皮棒——650℃高强高韧、易加工与焊接

## 一、产品概述与适用范围

Inconel706属于镍基沉淀硬化型高温合金（典型牌号：Inconel706），是上海墨钜特殊钢有限公司重点开发的耐热合金产品之一。该合金在650℃以下具有优异的高温强度与韧性配合，同时具备良好的冷热加工性能和焊接性能，是替代Inconel718在中等温度工况下更具经济性和工艺友好性的选择。其使用温度范围通常为-253℃至700℃，在650℃附近仍能保持较高的抗拉强度和持久寿命。核心优势包括：650℃高温下抗拉强度不低于1000MPa；热加工塑性好，锻造开裂倾向低；焊接裂纹敏感性低，无需复杂预热即可施焊；组织稳定性好，长期时效后性能衰减缓慢；抗氧化性能优良，在650℃空气环境中氧化增重率低（典型值<0.1mg/cm²·h）。这些特性使其特别适用于航空发动机涡轮盘、压气机盘、高温紧固件及地面燃气轮机热端部件等关键承温部件。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等高端熔炼装备，严格执行ASTM B637、AMS 5707及GB/T 14992等国内外标准，全流程工艺可追溯，从原料筛选到成品检验实行数字化管控，确保每一批Inconel706黑皮棒品质稳定可靠。

## 三、核心功能

1. **650℃高温高强韧性**：在650℃环境下，合金的典型抗拉强度可达1050MPa，屈服强度≥850MPa，延伸率≥12%，持久寿命≥100h（应力650MPa条件下），满足高温旋转部件对强度和韧性的双重需求。

2. **优异的热加工与锻造性能**：相比Inconel718，Inconel706的Nb含量较低（约2.5-3.5%），减少了δ相析出倾向，在950-1150℃锻造温度范围内热塑性良好，不易产生锻造裂纹，适合制造大型盘件和复杂锻件。

3. **良好的焊接工艺适应性**：合金的焊接裂纹敏感性低，可采用TIG、MIG、等离子焊等多种方法，焊前通常不需要预热，焊后仅需简单时效处理即可恢复强度，大幅降低了焊接工艺难度。

4. **组织长期稳定性**：在650℃长期时效（如1000h）后，主要强化相γ‘（Ni₃AlTi型）和γ’‘（Ni₃Nb型）粗化速度缓慢，无有害相大量析出，保证了部件在服役寿命内的性能可靠性。

## 四、技术特点

**合金设计思路**：Inconel706通过控制Nb、Ti、Al的配比来实现沉淀强化。Nb含量较Inconel718降低约一半（2.5-3.5% vs 4.5-5.5%），Ti和Al含量适当提高（Ti约1.5-2.0%，Al约0.2-0.4%），使得γ’和γ’‘两相协同强化，同时减少δ相（Ni₃Nb）析出，从而改善热加工性和焊接性。Fe含量约15-20%，降低了合金成本，同时保持较好的抗氧化性。

**冶炼工艺**：采用“VIM+VAR”双联工艺。首先在真空感应熔炼炉中熔化原材料，去除气体和非金属夹杂，浇铸成电极棒；随后在真空自耗重熔炉中二次熔炼，进一步降低杂质元素含量（如S≤0.005%，O≤20ppm，N≤30ppm），提高合金纯净度，最终获得成分均匀、组织致密的铸锭。

**热处理制度**：典型热处理为“固溶+双时效”。固溶处理：980-1020℃保温1-2小时后油淬或水淬，使γ’和γ’‘相充分溶解；第一时效：720-740℃保温8小时，炉冷至620℃；第二时效：620-640℃保温8小时，空冷。通过分级时效获得细小均匀的γ’和γ’‘析出相，保证强度与韧性的最佳匹配。

**显微组织控制**：固溶后晶粒度控制在ASTM 5-8级，避免粗晶导致疲劳性能下降；时效后γ’相尺寸约15-25nm，γ’‘相尺寸约30-50nm，分布均匀；δ相含量控制在2%以下，避免损害塑性和焊接性。通过调整固溶温度和时间，可有效控制晶粒尺寸和δ相析出量。

**无损检测及质量保证**：所有黑皮棒均进行100%超声波探伤（UT），按ASTM E2375标准评级，可检出Φ0.8mm及以上当量缺陷；表面经目视检查（VT）并辅以渗透检测（PT）确保无裂纹、折叠等缺陷；每批产品附带光谱分析报告（OES）及力学性能检验数据，确保符合AMS 5707要求。

## 五、应用领域

- **航空航天**：用于制造航空发动机高压压气机盘、涡轮盘、鼓筒轴和封严环等关键旋转部件，要求650℃下高疲劳强度和持久寿命。

- **地面燃气轮机**：应用于燃气轮机涡轮盘、叶片锁片和高温螺栓，需承受长期高温蠕变和热疲劳作用。

- **石油化工**：用于高温高压阀门阀杆、泵轴和紧固件，在含硫化氢和氯化物环境中具有良好耐蚀性。

- **核工程**：用于核反应堆控制棒驱动机构、堆内构件和蒸汽发生器支撑件，需保证辐照条件下的尺寸稳定性和力学性能。

- **汽车涡轮增压器**：应用于高性能柴油机涡轮增压器涡轮盘和转子轴，在650℃排气温度下保持高强度。

- **模具制造**：用于热作模具钢替代材料，制造铝合金挤压模具和压铸模具镶件，发挥其高温耐磨和抗热疲劳特性。

## 六、产品详细参数

**化学成分（wt%，典型范围，以实际质保书为准）**：

Ni：余量（通常40-44%）；Cr：14.0-17.0%；Fe：15.0-20.0%；Nb：2.5-3.5%；Ti：1.5-2.0%；Al：0.2-0.4%；Mo：0.5-1.5%；Co：≤1.0%；C：≤0.06%；Mn：≤0.35%；Si：≤0.35%；P：≤0.015%；S：≤0.005%；B：0.001-0.006%；Cu：≤0.30%。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：≥1170MPa（典型1250MPa）；屈服强度（0.2%）：≥850MPa（典型950MPa）；延伸率：≥12%（典型15%）；断面收缩率：≥18%；硬度：HBW 330-400（典型HBW 360）；冲击功（夏比V型）：≥25J（典型35J）。

**高温力学性能（650℃，典型值）**：

抗拉强度：≥1000MPa（典型1050MPa）；屈服强度：≥780MPa（典型830MPa）；延伸率：≥12%（典型14%）；持久寿命：应力650MPa下≥100h；蠕变断裂延伸率：≥5%。

**物理性能（典型值，以实际质保书为准）**：

密度：8.15 g/cm³；熔点：1280-1340℃；热导率：11.5 W/(m·K)（20℃），17.8 W/(m·K)（650℃）；电阻率：1.25×10⁻⁶ Ω·m（20℃）；线膨胀系数：13.2×10⁻⁶ /℃（20-100℃），14.8×10⁻⁶ /℃（20-650℃）；弹性模量：200 GPa（20℃），165 GPa（650℃）。

**耐腐蚀/高温性能**：

抗氧化性：650℃空气中氧化1000h后，氧化增重率<0.1 mg/cm²·h；抗热腐蚀性：在含Na₂SO₄/NaCl盐膜环境下，650℃腐蚀速率<0.05 mm/年；临界点蚀温度（CPT）：在3.5%NaCl溶液中>50℃（典型55℃）。

**产品规格范围**：

黑皮棒直径：Φ15-350mm（热锻+黑皮状态）；长度：定尺3-6m（可协商）；其他形式（可定制）：锻件（盘件、环件、模块）、棒材（磨光/冷拉）、板材（厚度6-100mm）及丝材（Φ0.5-10mm）。

**交货状态**：

热锻+黑皮（未经车削或磨光），表面呈黑色氧化皮状态。可协商提供退火态（固溶+未时效）或固溶+时效态。黑皮棒保留锻造表面，适合后续机械加工。

**批次溯源码解读**：

编码规则示例：MJ-706-202505-1001-HT01-Φ50。其中“MJ”代表上海墨钜；“706”代表Inconel706牌号；“202505”代表生产年月（2025年5月）；“1001”代表炉号（VIM+VAR熔炼批次）；“HT01”代表热处理批号；“Φ50”代表规格直径。客户可通过拨打业务电话021-67898711，凭批次号索取原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验等完整数据）。

## 七、注意事项

1. **避免长期服役于700℃以上**：Inconel706在700℃以上长期暴露时，γ’‘相会快速粗化并转变为δ相，导致强度显著下降。若需更高温度，建议选用Inconel718或Waspaloy。

2. **禁止接触含硫或卤素的高温气氛**：在650℃以上含SO₂、HCl或Cl₂的环境中，合金会发生严重晶间腐蚀和氧化剥落，应避免此类工况。

3. **焊接后必须进行时效处理**：焊接热影响区会因γ’和γ’‘相溶解而丧失强度，焊后必须进行720℃/8h+620℃/8h的时效处理以恢复性能，否则接头强度可能降低30%以上。

4. **冷加工后需中间退火**：由于加工硬化倾向较强（冷变形量超过15%后硬度上升显著），在多次冷拉或冷轧过程中应安排中间退火（980℃/1h，空冷），避免产生裂纹。

5. **表面划伤和缺欠严禁使用**：黑皮棒表面的深度划伤、折叠或裂纹在后续加工中可能扩展为致命缺陷，入库前应100%目视检查，必要时进行渗透检测。

6. **严禁混料**：Inconel706与Inconel718、Inconel625等合金外观相似，但化学成分和热处理制度差异大，混料将导致部件失效。建议每根棒料端面打钢印或贴耐高温标签区分。

## 八、存储与运输指南

**存储环境要求**：存放于室内干燥仓库，温度控制在5-40℃，相对湿度≤60%。棒材应放置在木质或橡胶垫块上，离地高度≥200mm，禁止直接接触水泥地面。禁止与酸、碱、盐类化学品、重金属粉末（如锌粉、铜粉）及含硫化物（如橡胶制品）混存，防止电化学腐蚀和表面污染。

**包装规范**：每根黑皮棒先用防锈纸或气相防锈膜包裹，再套聚乙烯塑料袋，袋内放入干燥剂（硅胶包，每根棒料2-4包）。外层用木箱或铁皮捆扎，木箱内壁衬泡沫板防撞。单件重量超过500kg时采用钢带加固。包装外壁标注牌号、炉号、规格、净重及“防潮”“防压”标识。

**运输注意事项**：运输过程中必须做好防雨、防暴晒措施，使用防水篷布覆盖。棒材在车厢内应固定牢固，使用木楔或橡胶垫防止滚动和撞击。吊装时使用尼龙吊带或专用夹具，禁止使用钢丝绳直接接触棒材，以免造成表面压痕或划伤。明确禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷。

## 九、加工操作规范

**切割**：

推荐方法：直径≤50mm时使用带锯床（锯带速度20-40m/min，进给量0.05-0.15mm/齿）；直径>50mm时使用等离子切割（电流200-400A，气体为氩气+氢气混合气，切割后热影响区需打磨3-5mm）或水刀切割（磨料粒度80-120目，压力350-400MPa）。激光切割也可用于薄壁件（厚度<20mm），但需注意热影响区控制。切割后断面必须打磨光滑，去除氧化皮和微裂纹，打磨深度≥1mm。**注意事项**：禁止使用普通砂轮片切割，因其可能嵌入杂质导致后续加工裂纹；切割时需充分冷却，防止过热产生热裂纹。

**焊接（如适用）**：

推荐焊接方法：TIG焊（钨极氩弧焊）为首选，适用于薄壁件和打底焊；MIG焊适用于厚壁件。填充金属牌号：推荐使用Inconel706同质焊丝（AMS 5832）或Inconel718焊丝（AMS 5831）作为替代。焊接参数：TIG焊电流100-180A（直流正接），电压12-16V，焊接速度80-150mm/min；MIG焊电流180-280A，电压22-28V，焊接速度200-400mm/min。层间温度控制在100℃以下，保护气体使用99.99%高纯氩气，流量15-25L/min。焊后必须进行720℃/8h+620℃/8h时效处理。**注意事项**：焊接前应清除焊丝和母材表面油污、氧化物和水分；禁止使用含硫或含氯的清洗剂；焊接过程中保持短弧操作，防止氮气混入。详细焊接工艺参数包可向上海墨钜索取说明书。

**热处理**：

固溶处理：温度980-1020℃，保温时间按截面厚度每25mm保温1小时计算（最少1小时），冷却方式为油淬或快速水淬（水温≤40℃）。时效处理：第一时效720-740℃保温8小时，炉冷至620℃（降温速度50-100℃/h）；第二时效620-640℃保温8小时，空冷。**注意事项**：固溶后必须在30秒内完成淬火，防止γ’相提前析出；禁止采用慢冷（如空冷）作为固溶冷却方式，否则会形成粗大δ相损害性能。详细热处理曲线图请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件推荐使用同材质（Inconel706）或更高级别合金（如Inconel718）的螺栓和螺母，避免使用碳钢或低合金钢，防止电偶腐蚀。密封垫片应选用不含卤素（氟、氯、溴）的石墨垫片或柔性石墨复合垫片，禁止使用含聚四氟乙烯（PTFE）的垫片，因为高温下PTFE分解产生腐蚀性气体。安装完成后，对于暴露在腐蚀环境中的部件，建议进行酸洗钝化处理（使用20%硝酸+2%氢氟酸溶液，50℃下浸泡20分钟），形成致密氧化膜提高耐蚀性。

**日常维护方法**：定期检查周期建议每季度一次，清洁时使用中性清洗剂（pH值6-8）或去离子水，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或盐酸基清洗剂。对于高温服役部件，每次停车后应检查表面氧化层和裂纹，可使用10倍放大镜或渗透检测。防锈/防氧化处理：非工作表面可涂覆耐高温防锈油（适用温度至200℃），工作表面在停用期间应保持干燥并用防锈纸覆盖。

**常见故障及解决方法**：

1. **表面点蚀**：通常由局部氯离子浓度过高引起。解决方法：清除蚀坑（打磨至光亮），重新进行酸洗钝化；检查环境介质是否含有氯化物，必要时增加涂层保护。

2. **焊缝开裂**：多因焊后未及时时效或层间温度过高。解决方法：去除开裂焊缝，重新焊接并严格控制层间温度≤100℃，焊后立即进行720℃/8h时效。

3. **变形**：主要发生在大型薄壁件焊接或热处理过程中。解决方法：焊接前增加工艺支撑和反变形量；热处理时采用夹具固定，控制升温速度≤200℃/h，冷却时采用均匀喷雾淬火。

## 十一、安全警示与应急处理

**高温操作安全**：在进行固溶处理、时效处理或焊接预热时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防热辐射）和阻燃服（材质为Nomex或类似阻燃纤维）。禁止触碰未冷却工件（表面温度可能高达700℃），工件冷却至室温前应设置警示标识。现场灭火器类型：必须配备干粉灭火器（ABC类）或二氧化碳灭火器，严禁使用水或泡沫灭火器，因为水接触高温金属会引起爆沸和蒸汽烫伤，且可能加速氧化。

**切割加工安全**：操作带锯、等离子切割或激光切割时，必须佩戴防护面罩（遮光号：等离子切割≥12号，激光切割≥10号），并开启排烟系统（排风量≥2000m³/h）及时排出金属烟尘和有害气体（如臭氧、氮氧化物）。切割区域周围设置火花隔离挡板（金属材质），防止火花引燃可燃物。禁止在无防护条件下直视切割弧光，以免造成电光性眼炎。

**产品损坏或腐蚀后的应急处理**：若发现Inconel706部件出现开裂、泄漏或严重腐蚀，应立即停机隔离，切断介质源（如关闭阀门、排空管道），并疏散无关人员。操作人员必须穿戴防酸手套、护目镜和防化服，避免接触泄漏介质。对于腐蚀性介质（如酸液），使用碳酸氢钠或石灰进行中和，收集后按HW类（危险废物）处理，禁止直接排入下水道。受损部件应标记隔离，联系上海墨钜技术人员评估是否可修复或需更换。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档，包含针对您具体工况的加工参数推荐和故障排查指南。

## 十三、购买建议

在选购Inconel706黑皮棒时，建议从以下维度综合评估：

1. **应用场景匹配度**：确认部件服役温度是否在650℃以下，若需更高温度（如700℃以上），建议选择Inconel718或Waspaloy；若工况涉及高压氢环境，需确认材料的抗氢脆性能。

2. **关键性能参数**：重点关注650℃持久强度（应力650MPa下的寿命应≥100h）和室温屈服强度（≥850MPa）。对于航空发动机部件，还需检查高温疲劳性能（如650℃下的高周疲劳极限≥400MPa）。耐腐蚀性可参考PREN值（Pitting Resistance Equivalent Number，点蚀当量，计算公式为Cr+3.3Mo+16N，Inconel706典型PREN约为22-25，适用于一般腐蚀环境）。

3. **认证要求**：航空用部件需满足AMS 5707标准，并提供Nadcap认证（美国国家航空航天和国防合同方授信项目）；石油化工用部件需符合NACE MR0175/ISO 15156标准（抗硫化物应力腐蚀开裂）；船用部件需提供DNV、LR或CCS船级社认证。

4. **备品备件比例**：建议按实际用量上浮15-20%采购备品，以应对加工损耗和突发更换需求。对于关键设备，建议储备至少一个完整批次（同一炉号）的备件，保证组织性能一致性。

5. **质保书与第三方检测**：核对上海墨钜原厂质保书中的化学成分、力学性能和探伤数据，确保与合同要求一致。建议要求提供第三方检测报告（如SGS、BV），验证关键指标（如650℃持久性能、晶粒度、夹杂物级别），检测费用由上海墨钜承担（常规项目）。

## 十四、价格标准

Inconel706黑皮棒的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下（含税，单位：元/公斤）：

- 黑皮棒（Φ15-100mm）：180-280元/公斤（小批量1-500kg）；160-220元/公斤（批量1-5吨）。

- 黑皮棒（Φ101-350mm）：200-320元/公斤（因锻造难度增加）；180-250元/公斤（批量≥5吨）。

- 磨光棒（车削或磨光后）：在上述基础上加价15-25%。

- 锻件（盘件、环件）：按图纸报价，通常为250-450元/公斤（视复杂程度和尺寸）。

- 附加服务：双认证（如AMS+船级社）加价5-10%；第三方检测（SGS/BV）加价3-5%；定制热处理（如特殊时效制度）加价2-5%。

**批量折扣政策**：采购量≥5吨，可享5-12%折扣（具体幅度根据牌号和规格协商）。**小批量试样加价规则**：单次采购量＜100kg的试样订单，价格上浮15-20%，以覆盖分切、检测和包装成本。**提示**：以上为参考价格，实际报价受原材料镍、铬、铌等金属价格波动影响较大，具体报价请联系曾先生（021-67898711或13472787990）获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如非金属夹杂超标、化学成分不符、力学性能不达标）导致部件失效的，上海墨钜免费更换同规格产品或全额退款，并承担因此产生的直接损失（需提供第三方失效分析报告）。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。质保书可追溯至熔炼炉号和热处理批号。

**技术支持**：提供24小时内远程技术指导（电话、邮件或视频会议），协助解决加工、焊接和热处理中的问题。如需现场服务，保证48小时内工程师抵达客户现场（国内范围），提供工艺优化、故障诊断和培训服务。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（如化学成分、室温力学性能、硬度、晶粒度、超声波探伤）费用由上海墨钜承担。非常规项目（如高温持久、蠕变、疲劳、腐蚀试验）费用由客户承担，但上海墨钜可协助协调优惠价格。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备备件供应不断档。对于非标尺寸，可提供小批量定制（最小起订量50kg）。

**售后响应**：质量问题投诉2小时内回复，48小时内出具初步解决方案。对于紧急停机事故，可安排加急物流（24小时内发货）和现场支援。所有售后问题建立专项档案，持续跟踪至问题关闭。
