# 4J36铁镍膨胀合金棒材 4J36超低膨胀系数产品介绍

## 一、产品概述与适用范围

本产品属于精密合金大类中的低膨胀合金，典型牌号为4J36（又称Invar合金）。4J36合金是一种具有超低膨胀系数的铁镍二元合金，在-60℃至+100℃温度范围内，其线膨胀系数极低，接近零膨胀水平。该合金主要依靠镍含量约36%时，铁镍合金的磁致伸缩效应与热膨胀效应相互抵消，从而实现尺寸随温度变化极小。产品核心优势包括：一、在宽温区内线膨胀系数低于1.5×10⁻⁶/K，远低于普通钢材；二、良好的加工塑性和焊接性能，可制成复杂精密构件；三、组织稳定性高，长期使用后尺寸变化极小；四、无磁性或弱磁性，适用于对磁场敏感的精密仪器；五、耐大气腐蚀性能良好，无需特殊防护即可在干燥环境中长期使用。该合金广泛应用于对尺寸稳定性要求极高的精密仪器、光学系统、航空航天测量装置等领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉、电渣重熔炉及精密冷拉、磨光生产线，严格执行ASTM F1684标准及GB/T 15018国家标准。全流程工艺可追溯，从原材料进厂到成品出库均建立完整的质量档案。公司依托上海地区技术优势，长期为精密仪器制造、航空航天、电子工业等领域提供高性能特殊合金材料。

## 三、核心功能

4J36合金棒材具备以下核心功能：

1. **超低热膨胀功能**：在-60℃至+100℃范围内，平均线膨胀系数≤1.5×10⁻⁶/K，典型值为1.2×10⁻⁶/K，可确保精密构件在温度变化环境中保持尺寸稳定，适用于标准量具、精密标尺、激光腔体等部件。

2. **高尺寸稳定性**：经稳定化热处理后，合金内部应力充分释放，组织均匀，长期存放或服役后尺寸变化率低于0.001%，满足光学仪器、雷达波导管等对微米级精度的要求。

3. **良好冷热加工性**：合金具有优良的塑性，可在室温下进行冷拉、冷轧、冷弯等加工，也可在800℃至1000℃进行热锻、热轧，加工后表面质量良好，便于制造各种复杂形状的精密零件。

4. **弱磁性或无磁性**：4J36合金在室温下为弱磁性材料，磁导率低于1.05（在160A/m磁场下），可避免对精密电子设备、电子束轨迹等产生干扰，适用于电子显微镜、电子束焊机等设备的关键部件。

## 四、技术特点

**合金设计思路**：4J36合金基于铁镍二元系，通过精确控制镍含量在35%至37%之间，利用铁镍合金的磁致伸缩效应（Invar效应）抵消热膨胀，实现超低膨胀系数。合金中严格控制碳、锰、硅等杂质元素含量，以保持组织均匀性和尺寸稳定性。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺。VIM冶炼可有效去除钢中气体和有害杂质；ESR重熔进一步细化组织、降低偏析、提高纯度，确保棒材内部质量均匀。对于更高要求的产品，可采用真空自耗重熔（VAR）工艺进行第三次熔炼。

**热处理制度**：成品棒材通常进行稳定化热处理，加热至830℃至860℃，保温1至2小时，随后以每小时不超过50℃的速率炉冷至300℃以下出炉空冷。此工艺可充分消除加工应力，获得稳定的奥氏体组织，确保低膨胀性能。

**显微组织控制**：4J36合金为单一奥氏体组织，晶粒度控制在5级至8级（按ASTM标准），避免出现粗大晶粒或异常组织。稳定的奥氏体组织保证了合金在各向同性的膨胀特性，同时避免马氏体相变导致的尺寸突变。

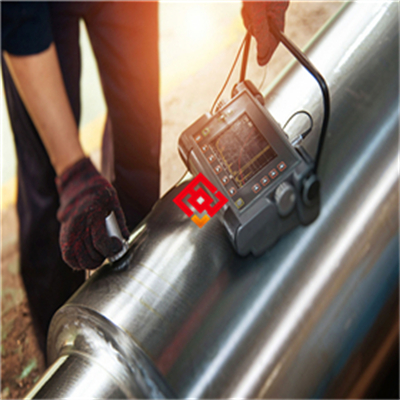

**无损检测及质量保证**：棒材逐支进行超声波探伤（UT），按ASTM E2375标准，探伤灵敏度可达Φ0.5mm当量平底孔。同时进行涡流探伤（ET）检测表面缺陷。每批次产品均进行光谱分析验证化学成分，并提供原厂质保书。

## 五、应用领域

1. **精密仪器制造**：用于制造精密标尺、千分尺、游标卡尺、标准量块等计量器具，确保在不同温度下测量精度稳定。

2. **光学系统**：用于激光谐振腔体、望远镜镜筒、光学平台支架等，防止温度变化引起光路偏移，保证光学系统聚焦精度。

4. **航空航天**：用于卫星天线支架、精密导航仪器壳体、航天器结构件，适应太空环境中剧烈的温度波动。

5. **电子工业**：用于电子显微镜真空腔体、电子束焊机聚焦系统、半导体光刻机定位平台，避免热膨胀对电子束轨迹的影响。

6. **液化天然气（LNG）设备**：用于LNG储罐液位计、温度传感器套管，适应极低温环境下的尺寸稳定性要求。

## 六、产品详细参数

**化学成分（wt%）**：

镍（Ni）：35.0~37.0；碳（C）：≤0.05；锰（Mn）：0.20~0.60；硅（Si）：≤0.30；磷（P）：≤0.020；硫（S）：≤0.020；铁（Fe）：余量。

（典型值，以实际产品质保书为准）

**力学性能（室温）**：

抗拉强度（Rm）：≥450MPa；屈服强度（Rp0.2）：≥240MPa；延伸率（A）：≥30%；硬度：≤200HBW。

（典型值，以实际产品质保书为准）

**物理性能**：

密度：8.10g/cm³；熔点：约1430℃；热导率（20℃）：约10W/(m·K)；电阻率（20℃）：约0.78μΩ·m；线膨胀系数（-60℃~+100℃）：≤1.5×10⁻⁶/K；弹性模量：约140GPa。

（典型值，以实际产品质保书为准）

**耐腐蚀性能**：

在干燥大气中耐蚀性良好；在潮湿环境中可能出现轻微锈蚀，建议进行防锈处理；在酸性介质中耐蚀性一般，不推荐用于强酸环境。

**产品规格范围**：

棒材直径：6mm至300mm；长度：1000mm至6000mm，也可按用户要求定尺供应。

**交货状态**：

以冷拉磨光状态或热锻车光状态交货，表面粗糙度Ra≤1.6μm。可进行稳定化热处理后交货。

**批次溯源码解读**：

编码规则示例：MJ-4J36-202503-ESR0123-HT01-Φ50。其中MJ代表上海墨钜，4J36为牌号，202503为生产年月，ESR0123为电渣重熔炉号，HT01为热处理批号，Φ50为规格代码。客户可通过联系上海墨钜曾先生，提供批次号获取原厂质保书及完整的工艺记录。

## 七、注意事项

1. 4J36合金在300℃至400℃长期服役时，可能出现时效收缩，导致尺寸变化，应避免在此温度区间长时间使用。

2. 合金在冷加工后内部会产生残余应力，必须进行稳定化热处理，否则在后续使用或存放过程中会发生缓慢的尺寸变化。

3. 焊接时应选用同材质焊丝（4J36专用焊丝），焊后必须进行去应力热处理，否则焊缝区域会产生热应力导致的变形。

4. 该合金在强氧化性介质（如浓硝酸、浓硫酸）中耐蚀性较差，禁止在强酸环境中使用，如需接触腐蚀性介质，应进行表面防护处理。

5. 棒材表面划伤或磕碰会破坏尺寸精度，加工和搬运过程中应使用软质夹具，避免金属硬接触。

6. 该合金在-100℃以下可能出现部分马氏体相变，导致膨胀系数升高，应确认使用温度范围是否在合金适用区间内。

## 八、存储与运输指南

**存储环境要求**：应存放于干燥、通风良好的室内仓库，温度范围5℃至35℃，相对湿度不超过60%。棒材应放置于木质或橡胶垫材上，禁止直接接触地面。禁止与酸、碱、盐类化学品、重金属粉末、活性气体（如氯气、硫化氢）等混存。

**包装规范**：棒材逐支用防锈纸包裹，外层用塑料薄膜密封，内附干燥剂袋（硅胶干燥剂，用量按包装体积计算）。外用木箱或编织袋加固包装，木箱内衬泡沫板防震。包装外标注产品牌号、规格、批号、净重及“防潮”“轻放”标识。

**运输注意事项**：运输过程中应固定牢固，防止滑动碰撞。使用防雨篷布遮盖，避免暴晒和雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触棒材表面，防止压痕或划伤。严禁抛掷、踩踏包装件。

## 九、加工操作规范

**切割**：

推荐使用带锯切割，锯条齿距4至6齿/英寸，切割速度20至40m/min，进给量0.1至0.3mm/齿。也可使用激光切割或水刀切割，避免使用普通砂轮片（可能引起表面过热和微裂纹）。切割后断面应使用锉刀或砂纸打磨去除毛刺和氧化层。

注意事项：切割过程中应使用冷却液降温，防止局部过热导致组织变化。禁止使用火焰切割，因高温会破坏低膨胀性能。

**焊接（如适用）**：

推荐使用氩弧焊（TIG）方法，填充金属选用与母材同成分的4J36专用焊丝（直径1.6mm至2.4mm）。焊接电流60至120A（根据板厚调整），电压10至15V，焊接速度60至100mm/min。层间温度控制在100℃以下。保护气体使用纯氩（纯度≥99.99%），流量8至12L/min。焊后需进行去应力退火：加热至500℃至550℃，保温1小时，炉冷至200℃以下出炉。

注意事项：焊接前应清除焊接区油污和氧化皮，禁止使用含硫或含氯的清洗剂。焊后必须进行热处理，否则焊缝区易产生应力腐蚀开裂。禁止使用手工电弧焊，因焊条药皮可能引入杂质。

**热处理**：

稳定化热处理：加热至830℃至860℃，保温时间按有效截面厚度计算，每25mm保温1小时，随后以不超过50℃/小时的速率炉冷至300℃以下，出炉空冷。

注意事项：热处理过程中应控制炉内气氛，避免氧化或脱碳。禁止快速冷却（如油淬或水淬），否则会产生内应力，影响尺寸稳定性。详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同材质（4J36）或膨胀系数相近的合金（如4J32、4J38）。密封垫片应选用不含卤素（氯、氟）的材料，如纯铝垫片或聚四氟乙烯垫片（PTFE）。安装过程中应避免强行敲击，使用扭矩扳手按标准力矩拧紧。安装完成后，如环境湿度较高，建议进行酸洗钝化处理（使用10%硝酸溶液，常温浸泡20分钟），然后清水冲洗并干燥。

**日常维护方法**：定期清洁周期为每3至6个月，使用中性清洗剂（pH值6至8）或无水乙醇擦拭表面，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洁后立即用干燥软布擦干，必要时涂抹防锈油（如羊毛脂基防锈油）。

**常见故障及解决方法**：

1. **表面点蚀**：通常由潮湿环境中氯离子引起。解决方法：清除锈蚀点，用细砂纸打磨，重新进行钝化处理，并改善存储环境湿度控制。

2. **焊缝开裂**：多因焊接后未及时进行去应力热处理。解决方法：切除开裂焊缝，重新焊接，并严格执行焊后去应力退火工艺。

3. **尺寸变形**：可能因长期在300℃以上服役或冷加工后未稳定化处理。解决方法：重新进行稳定化热处理（830℃至860℃炉冷），然后重新精密加工至尺寸。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩（遮光号≥10）和阻燃工作服。禁止徒手触碰未冷却工件，工件温度降至60℃以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电和蒸汽烫伤）。

**切割加工安全**：操作带锯或激光切割时，必须佩戴防护面罩（激光切割需使用相应波长的防护眼镜），车间应安装排烟系统，及时排出切割产生的烟尘。火花隔离区应使用防火毯，周围禁止放置易燃物。

**产品损坏或腐蚀后的应急处理**：如发现棒材严重腐蚀或断裂，应立即停机隔离，切断与设备连接的介质源。操作人员应穿戴防酸手套、护目镜和防护服，避免接触腐蚀产物。泄漏的腐蚀介质应使用中和剂（如碳酸氢钠溶液）中和，然后收集至专用容器。废弃物应分类为HW类危险废物，委托有资质的单位处置，严禁随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

客户在选购4J36合金棒材时，应从以下方面综合评估：一、应用场景匹配度，确认使用温度范围是否在-60℃至+100℃之间，若超出此范围需咨询是否适用或选择其他牌号；二、关键性能参数，重点核对线膨胀系数值是否满足设计要求，建议要求提供第三方检测报告验证；三、认证要求，如出口产品或用于航空航天、核能等领域，需确认是否具备船级社认证（如DNV、BV）或NACE标准认证；四、备品备件比例，建议按实际需求量的10%至15%采购备件，便于后续更换和维修。建议用户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证性能。

## 十四、价格标准

4J36合金棒材的参考价格区间为每公斤80元至180元，具体价格根据产品牌号、规格尺寸、采购数量及附加技术要求确定。批量折扣政策：单批次采购量≥5吨可享5%至12%折扣，≥10吨可享10%至15%折扣。小批量试样（单规格≤50公斤）加价规则通常上浮15%至20%。如需要双认证（原厂+第三方）、定制热处理或特殊尺寸加工，需另行报价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如化学成分不符、内部裂纹、非金属夹杂超标等）导致产品失效的，经双方确认后，上海墨钜将免费更换同规格产品或退还货款。

**技术资料**：随货提供中英文质保书（含化学成分分析、力学性能测试、超声波探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：自收到客户咨询起，24小时内提供远程技术指导（电话或视频）；如需现场服务，承诺48小时内派遣工程师抵达客户现场。

**检测服务**：可安排SGS、BV等权威第三方检测机构进行性能验证，常规检测项目（化学成分、力学性能、膨胀系数测定）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或按原图纸定制加工，确保客户设备维护不受影响。

**售后响应**：质量相关问题2小时内回复，48小时内出具初步解决方案，确保客户生产运营不受延误。
