# 4J32铁镍钴膨胀合金板材：低膨胀与封接性产品介绍

## 一、产品概述与适用范围

4J32属于铁镍钴系低膨胀合金（又称因瓦合金类，Invar Alloy），典型牌号为4J32（国内标准GB/T 15018对应，类似国外Kovar合金或ASTM F15系列）。该合金以极低的热膨胀系数为核心特性，在-60℃至+80℃温度范围内，平均线膨胀系数可控制在1.5×10⁻⁶/℃以下，接近零膨胀水平。同时具备优异的封接性能，能与硬玻璃、陶瓷、硅片等材料实现气密性匹配封接。核心优势包括：一、极低膨胀系数，确保精密构件在温度波动下尺寸稳定；二、与多种非金属材料的热膨胀曲线匹配良好，封接应力小；三、具有良好的加工塑性和焊接性能，可制成薄板、带材、棒材等；四、磁性能稳定，在低膨胀状态下保持较低的磁导率；五、耐大气腐蚀性能良好，适用于高真空及洁净环境。主要适用于航空航天精密仪器、电子管封接、激光器件、光学测量系统、半导体制造设备等对热稳定性要求极高的领域。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼（VIM）和电渣重熔（ESR）生产线，严格执行ASTM F15、GB/T 15018等国内外标准。从原料入库到成品出厂，全流程工艺可追溯，每批产品均附带原厂质保书，确保成分、性能及尺寸精度满足客户要求。

## 三、核心功能

1. **超低热膨胀功能**：在-60℃至+80℃范围内，平均线膨胀系数≤1.5×10⁻⁶/℃，确保精密构件在温度变化时几乎不发生尺寸变形，适用于高精度定位和光学系统。

2. **气密封接功能**：合金的热膨胀曲线与硼硅玻璃、氧化铝陶瓷、硅片等材料高度匹配，封接后界面应力小，气密性可达1×10⁻⁹ Pa·m³/s以上，满足真空电子器件和半导体封装要求。

3. **良好冷热加工功能**：板材可进行冷冲压、弯曲、拉伸及深冲成形，加工硬化率适中，无需频繁中间退火即可实现复杂形状零件制造。

4. **磁性能稳定功能**：在低膨胀工作状态下，合金的磁导率较低（μ≤1.05），避免对精密电子器件产生磁干扰，适用于磁场敏感环境。

## 四、技术特点

**合金设计思路**：4J32合金通过精确控制铁、镍、钴三元素的配比（镍含量约32%，钴含量约4%），利用铁镍合金在居里点附近的因瓦效应（Invar Effect）实现极低膨胀。钴元素的加入可调节合金的居里温度，使低膨胀区间更宽，同时改善与玻璃的润湿性和封接强度。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，有效去除气体和杂质元素；随后经电渣重熔（ESR）精炼，进一步降低硫、磷含量，提高合金纯净度，确保显微组织均匀。

**热处理制度**：推荐固溶处理温度为850℃至900℃，保温30至60分钟后快速水冷，以获得均匀的奥氏体组织。对于封接件，可进行稳定化处理（如750℃保温2小时，炉冷），以消除加工应力并稳定膨胀性能。

**显微组织控制**：成品组织为单相奥氏体，晶粒度控制在5级至8级（按ASTM E112），无δ铁素体或碳化物析出。通过控制热加工和热处理参数，避免出现晶粒粗大或混晶，确保膨胀性能一致性。

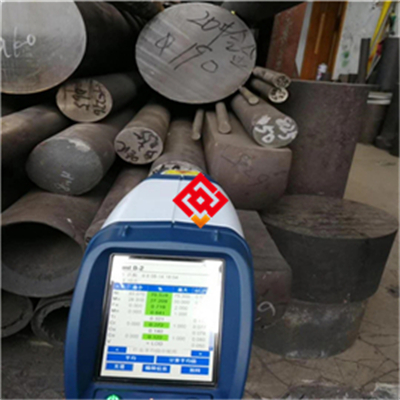

**无损检测及质量保证**：板材逐张进行超声波探伤（UT）检测，符合ASTM A578或GB/T 2970标准C级要求；表面及边缘进行液体渗透检测（PT），确保无裂纹、折叠等缺陷。每批产品均进行光谱分析（OES）验证化学成分，并提供原厂质保书。

## 五、应用领域

- **航空航天**：用于惯性导航系统、陀螺仪、激光测距仪等精密仪器的结构件和壳体，确保在温度变化下保持光学对准精度。

- **电子真空器件**：用于大功率电子管、行波管、磁控管的封接引线、管壳和绝缘子封接件，实现高真空密封。

- **半导体制造**：用于光刻机、晶圆检测设备的精密平台和反射镜支架，减少热漂移对纳米级加工精度的影响。

- **光学与激光系统**：用于望远镜镜筒、激光谐振腔体、干涉仪基座等，保证光学元件在温度波动下的相对位置稳定。

- **医疗设备**：用于CT扫描仪、磁共振成像（MRI）设备中的精密定位组件，避免热变形影响成像质量。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：31.5～33.0；钴（Co）：3.5～4.5；锰（Mn）：≤0.6；硅（Si）：≤0.3；碳（C）：≤0.05；磷（P）：≤0.015；硫（S）：≤0.015；铁（Fe）：余量。

**力学性能（室温典型值，以实际质保书为准）**：

抗拉强度：≥520 MPa；屈服强度：≥280 MPa；延伸率：≥30%；硬度：≤85 HRB（或≤160 HB）；冲击功（KV2）：≥60 J。

**物理性能**：

密度：8.15 g/cm³；熔点：约1430℃；热导率：15.5 W/(m·K)（20℃）；电阻率：0.45 μΩ·m（20℃）；平均线膨胀系数：≤1.5×10⁻⁶/℃（-60℃至+80℃）；弹性模量：140 GPa。

**耐腐蚀/高温性能**：

合金在干燥大气中耐蚀性良好，但高湿度或含氯化物环境可能引起轻微点蚀。高温性能：在300℃以下膨胀系数仍保持较低水平（≤2.0×10⁻⁶/℃）；抗氧化能力：在400℃以下氧化增重率≤0.05 mg/cm²·h。

**产品规格范围**：

板材：厚度0.5 mm至20 mm，宽度100 mm至1500 mm，长度500 mm至3000 mm（也可按客户要求定尺）。

**交货状态**：

固溶态（水冷）+ 酸洗表面；也可根据要求提供冷轧态、磨光态或表面抛光。

**批次溯源码解读**：编码规则为“MJ-4J32-年月-炉号-热处理批号-规格代码”。例如：MJ-4J32-202504-1234-HT05-1.5×600×1200，表示上海墨钜生产的4J32板材，2025年4月生产，炉号1234，热处理批号HT05，规格为厚度1.5 mm、宽度600 mm、长度1200 mm。客户可通过此码向上海墨钜索取原厂质保书及过程检验记录。

## 七、注意事项

1. 避免在400℃以上长期服役，否则合金膨胀系数会明显升高，失去低膨胀特性。

2. 禁止与含硫或含氯的介质（如酸性气体、氯化物溶液）直接接触，以免引起应力腐蚀开裂。

3. 焊接后必须进行消除应力热处理（如750℃保温2小时，炉冷），否则封接件可能因残余应力导致界面开裂。

4. 冷加工变形量超过15%时，应进行中间退火（850℃保温30分钟，水冷），防止加工硬化过度导致开裂。

5. 板材表面划伤或压痕会降低封接气密性，加工和搬运过程中应使用软质垫层保护表面。

6. 合金对热处理冷却速度敏感，水冷必须快速均匀，避免局部冷却过慢导致组织不均。

## 八、存储与运输指南

**存储环境要求**：存放温度范围-10℃至+40℃，相对湿度上限60%。板材应放置在木制或橡胶垫材上，禁止直接接触水泥地面。库房内禁止与酸、碱、重金属粉末、氯化物等腐蚀性物质混存。

**包装规范**：每张板材先用气相防锈纸包裹，再套入塑料薄膜袋，内加干燥剂（硅胶），最后装入木箱或编织袋。外包装标注牌号、规格、批号及“防潮”“轻放”标识。

**运输注意事项**：运输过程中板材应平放并固定牢固，使用泡沫或木条隔开防止滑动。车辆需配备防雨篷布，避免暴晒和雨淋。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触板材表面。

**明确标注禁止行为**：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷、禁止使用铁质工具直接敲击。

## 九、加工操作规范

**切割**：

推荐使用激光切割、水刀切割或精密带锯。激光切割参数：功率2000～3000 W，切割速度2～4 m/min，辅助气体为氮气（纯度99.99%）。切割后边缘应打磨去除氧化层和毛刺，打磨使用氧化铝砂轮片，禁止使用普通碳化硅砂轮片（可能引起表面污染）。注意事项：切割区域需有排烟系统，操作人员佩戴防尘口罩。

**焊接（适用于封接件组装）**：

推荐采用钨极氩弧焊（TIG）或等离子弧焊。填充金属牌号：与母材同质的4J32焊丝（直径1.0～2.0 mm）。焊接参数：电流60～120 A，电压10～15 V，焊接速度3～6 mm/s。层间温度控制在100℃以下，保护气体为高纯氩气（纯度≥99.999%），流量8～15 L/min。焊后必须进行消除应力热处理：750℃保温2小时，炉冷至300℃以下空冷。注意事项：禁止使用含硅或含铝的焊丝，禁止在无保护气条件下焊接。禁止对焊接接头进行快速冷却（如急冷）。

**热处理**：

固溶处理：加热至850～900℃，保温时间按板材厚度计算（每1 mm保温2 min，但不少于30 min），然后快速水冷。时效处理（如需要稳定尺寸）：700～750℃保温2～4小时，炉冷。注意事项：加热炉内气氛应为中性或微还原性，禁止使用含硫燃料或渗碳气氛。禁止在固溶后缓慢冷却（如空冷），否则膨胀系数会恶化。

（详细操作示意图及参数表请向上海墨钜索取说明书）

## 十、安装与维护建议

**安装要点**：封接件连接件应使用同材质4J32或更高级别的铁镍钴合金，避免异种金属接触产生电化学腐蚀。密封垫片选型推荐使用无卤素垫片（如纯铜垫片或聚四氟乙烯PTFE垫片），禁止使用含氯或含氟橡胶垫片。安装后建议进行整体酸洗钝化处理（用10%硝酸溶液，40℃浸泡15 min，随后纯水冲洗），以去除表面氧化膜和油污。

**日常维护方法**：清洁周期建议每3个月一次，使用中性清洗剂（pH 6～8）或无水乙醇擦拭表面，禁止使用含氯溶剂（如三氯乙烯）或酸性清洁剂。长期停用时表面应涂覆防锈油（无酸型），并用塑料薄膜覆盖。

**常见故障及解决方法**：

- 表面点蚀：可能由环境中氯化物引起。处理措施：去除腐蚀产物，用硝酸钝化恢复表面，并加强环境除湿。

- 焊缝开裂：通常为焊后未及时消除应力。处理措施：重新进行750℃消除应力热处理，必要时补焊后再次热处理。

- 零件变形：可能因冷却不均匀或加工应力释放。处理措施：进行稳定化处理（700℃保温4小时，炉冷），并重新校形。

## 十一、安全警示与应急处理

**高温操作安全**：热处理及焊接操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（防护等级≥5级）和阻燃工作服。禁止触碰未冷却至50℃以下的工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（水遇高温金属可能引发蒸汽爆炸）。

**切割加工安全**：激光切割操作人员必须佩戴遮光号≥5级的防护面罩，切割区域安装强力排烟系统，防止金属烟尘吸入。火花飞溅区应设置防火隔离帘，周围禁止堆放易燃物。

**产品损坏或腐蚀后的应急处理**：如发现板材因腐蚀导致穿孔或泄漏，应立即停机隔离，切断介质源（如真空或气体管路）。人员穿戴防酸手套、护目镜和防护服后，用中性清洁剂擦拭腐蚀区域，泄漏介质（如酸性气体）应使用碳酸氢钠溶液中和并收集。废弃物（含金属粉尘、清洗废液）按危险废物HW类（如HW17表面处理废物）分类收集，交由有资质单位处置。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

选择4J32板材时，建议从以下角度匹配需求：一、应用场景匹配度——若用于玻璃封接，需确认合金膨胀系数与玻璃牌号（如DM305、DM308）的匹配曲线；二、关键性能参数——重点核对平均线膨胀系数（要求≤1.5×10⁻⁶/℃）和封接强度（≥80 MPa）；三、认证要求——出口或军工项目需提供ISO 9001、NACE MR0175或船级社认证（如DNV、ABS）；四、备品备件比例——精密设备建议按20%比例储备同批次板材，以应对维修更换。建议用户在收货后核对上海墨钜原厂质保书中的化学成分和性能数据，并要求提供第三方检测报告（如SGS、BV）验证膨胀系数和封接性能。

## 十四、价格标准

4J32板材价格受牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间：厚度1～5 mm标准规格板材，单吨价格约为12万～18万元人民币；厚度5～20 mm板材，单吨价格约为10万～15万元人民币。批量折扣政策：单次采购≥5吨，可享受5%～12%折扣；≥10吨，折扣幅度可至15%。小批量试样（≤100 kg）加价规则：通常上浮15%～20%。如需特殊表面处理（如双面抛光）、第三方检测（SGS）、定制热处理等，费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏差、膨胀系数超标、非金属夹杂物超标）导致失效的，上海墨钜承诺免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、超声波探伤结果、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户咨询后24小时内提供远程指导；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、膨胀系数、力学性能）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍提供同质替代材料或定制加工服务，确保客户设备维护需求。

**售后响应**：质量问题2小时内回复，48小时内出具初步解决方案。
