# 4J38铁镍铬膨胀合金锻件：低膨胀与封接性优异的高精度合金材料

## 一、产品概述与适用范围

4J38铁镍铬膨胀合金属于精密合金大类中的低膨胀合金系列，典型牌号为4J38（中国标准YB/T 5231）。该合金以铁为基体，通过精确控制镍、铬等合金元素的含量，获得极低的热膨胀系数，并具有良好的封接性能。4J38合金主要适用于与硬质玻璃、陶瓷等非金属材料进行匹配封接，使用温度范围通常为-60℃至+200℃，在宽温域内保持稳定的低膨胀特性。其核心优势包括：一是极低的热膨胀系数（在20℃至100℃范围内线膨胀系数约为1.2至1.8×10⁻⁶/℃），能够与多种硬质玻璃实现匹配封接；二是良好的封接气密性，封接后无应力开裂风险；三是优异的耐氧化性能，在封接过程中表面形成致密氧化膜，增强结合力；四是良好的加工塑性和可锻性，适合制成复杂形状的锻件；五是稳定的磁性能，在特定应用中对磁场干扰极小。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地为中国上海。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）和电渣重熔（ESR）等核心技术装备，严格执行ASTM、GB等国际与国家标准，全流程工艺可追溯。公司专注于特殊钢及合金材料领域多年，在精密合金、膨胀合金、封接合金等产品上积累了丰富的生产经验，能够为客户提供从冶炼、锻造、热处理到精密加工的一站式解决方案。

## 三、核心功能

4J38铁镍铬膨胀合金锻件具备以下核心功能：

第一，低膨胀匹配封接功能。该合金在20℃至100℃范围内的平均线膨胀系数为1.2至1.8×10⁻⁶/℃（典型值，以实际产品质保书为准），能够与DM305、DM308等硬质玻璃实现精确匹配封接，封接后应力极低，长期使用不产生微裂纹。

第二，高气密性封接功能。在封接过程中，合金表面会形成一层致密的氧化铬膜，该氧化膜与玻璃熔体发生化学键合，形成牢固的封接界面，气密性可达1×10⁻⁹ Pa·m³/s以上，满足真空电子器件的要求。

第三，良好的抗氧化与耐腐蚀功能。合金中铬含量约为5%至6%（wt%），在高温封接过程中表面形成保护性氧化膜，防止基体进一步氧化，同时在中性和弱酸性环境中具有较好的耐腐蚀性能。

第四，优异的冷热加工成形功能。4J38合金在固溶状态下具有良好的塑性，可进行锻造、轧制、冲压等冷热加工，适合制造形状复杂的封接零件，如管座、引线、壳体等。

第五，稳定的磁性能。该合金为无磁或弱磁性材料，在电子管、微波器件等对磁场敏感的场合使用不会产生干扰。

## 四、技术特点

4J38铁镍铬膨胀合金的技术特点主要体现在以下几个方面：

**合金设计思路**：该合金以铁为基体，镍含量约为38%至39%（wt%），铬含量约为5%至6%（wt%），通过镍含量的精确控制，使合金的居里点（约230℃）附近获得极低的热膨胀系数。铬元素的加入不仅提高了抗氧化能力，还增强了封接过程中氧化膜的结合力。碳、硅、锰等元素控制在较低水平，以避免形成碳化物和夹杂物影响封接质量。

**冶炼工艺**：采用真空感应熔炼（VIM）进行初炼，有效去除气体和有害杂质，随后进行电渣重熔（ESR）精炼，进一步净化合金并改善凝固组织。冶炼全过程严格控氧、控氮、控氢，确保合金的纯净度和成分均匀性。

**热处理制度**：锻件交货状态通常为退火态。退火温度范围为850℃至950℃，保温时间按截面厚度计算（每毫米约1.5至2分钟），然后随炉冷却至600℃以下再空冷。退火后组织为均匀的奥氏体组织，无明显的碳化物析出。对于封接前的预处理，建议在1100℃至1150℃进行固溶处理，保温后水冷，以获得最佳的低膨胀性能。

**显微组织控制**：退火后的显微组织应为单相奥氏体，晶粒度控制在5至8级（ASTM标准），无明显的δ铁素体、碳化物或夹杂物。封接前可进行表面氧化处理，在特定温度和时间条件下形成厚度均匀、致密的氧化膜，厚度通常控制在1至3微米。

**无损检测及质量保证**：锻件逐件进行超声波探伤（UT），按ASTM A388或GB/T 6402标准执行，验收等级不低于一级。表面进行液体渗透检测（PT），确保无裂纹、折叠、气孔等表面缺陷。化学成分采用直读光谱仪（OES）和碳硫分析仪进行检测，力学性能按GB/T 228标准执行。每件产品均附带原厂质保书，可追溯至冶炼炉号和热处理批号。

## 五、应用领域

4J38铁镍铬膨胀合金锻件广泛应用于以下领域：

电子真空器件领域：用于制造电子管、显像管、X射线管等真空器件的金属与玻璃封接部件，如管座、引线、阳极帽等。

航空航天电子设备：用于制造高可靠性连接器、密封端子，在极端温度变化下保持气密性和电性能稳定。

传感器与仪器仪表：用于制造压力传感器、温度传感器的壳体与引线封接件，确保在宽温域内零位漂移极小。

激光器与光学设备：用于制造激光器腔体、光学窗口的金属封接环，要求热膨胀匹配以避免光学畸变。

半导体制造设备：用于制造真空腔体的馈入装置、加热器引线密封组件，在高温真空环境中保持封接可靠性。

核工业与特种密封：用于制造核反应堆控制棒驱动机构的密封穿管，在辐射环境下保持低膨胀和封接稳定性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：38.0%至39.0%；铬（Cr）：5.0%至6.0%；碳（C）：≤0.05%；硅（Si）：≤0.30%；锰（Mn）：≤0.50%；磷（P）：≤0.020%；硫（S）：≤0.020%；铁（Fe）：余量。

**力学性能（室温，退火态，典型值，以实际产品质保书为准）**：

抗拉强度（Rm）：≥450 MPa；屈服强度（Rp0.2）：≥200 MPa；断后伸长率（A）：≥30%；断面收缩率（Z）：≥50%；硬度：≤180 HBW；冲击功（KV2）：≥80 J。

**物理性能（典型值，以实际产品质保书为准）**：

密度：8.15 g/cm³；熔点：约1420℃至1440℃；热导率：约16 W/(m·K)（20℃）；电阻率：约0.48 μΩ·m（20℃）；线膨胀系数：20℃至100℃范围，1.2至1.8×10⁻⁶/℃；20℃至200℃范围，2.0至3.0×10⁻⁶/℃；弹性模量：约160 GPa。

**耐腐蚀/高温性能**：

抗氧化性能：在600℃空气中氧化100小时后，氧化增重率≤0.5 mg/cm²（典型值，以实际产品质保书为准）；封接性能：与DM305玻璃封接后，气密性≤1×10⁻⁹ Pa·m³/s；热循环稳定性：在-60℃至+200℃热循环100次后，封接界面无裂纹。

**产品规格范围**：

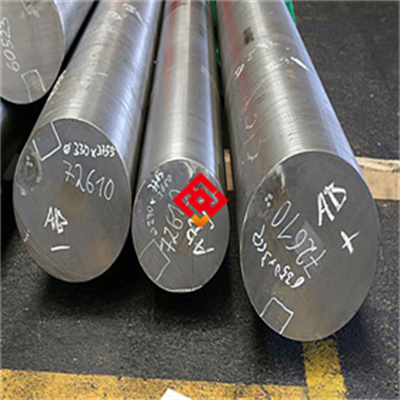

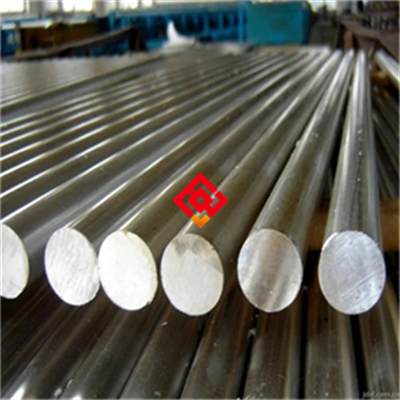

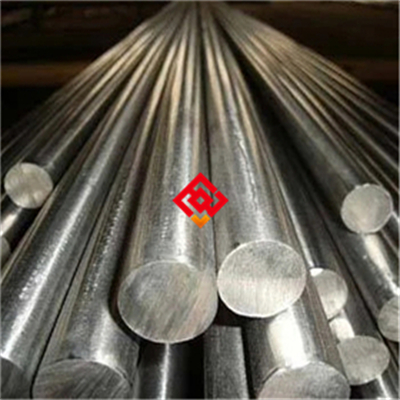

锻件：直径50mm至800mm，高度50mm至500mm，或按客户图纸定制；棒材：直径10mm至200mm，长度1000mm至6000mm；也可提供方坯、板坯等异形锻件，具体尺寸请与上海墨钜确认。

**交货状态**：

退火态；表面处理为酸洗或磨光，表面粗糙度Ra≤3.2μm，无氧化皮、裂纹、折叠等缺陷。可根据客户要求提供固溶态、冷拉态或精密磨光态。

**批次溯源码解读**：

编码规则示例：MJ-4J38-2025年6月-炉号L2506-热处理批号HT-01-规格D100×300。其中“MJ”代表上海墨钜，“4J38”为牌号，“2025年6月”为生产年月，“L2506”为冶炼炉号，“HT-01”为热处理批号，“D100×300”表示直径100mm、长度300mm的锻件。客户可通过此编码向上海墨钜索取原厂质保书，质保书涵盖化学成分、力学性能、探伤报告、尺寸检验等全流程数据。

## 七、注意事项

第一，避免在450℃至550℃温度区间长期服役。该温度区间可能导致合金中碳化物析出，降低塑性和封接性能，同时可能引起热膨胀系数变化。

第二，禁止接触含硫、含氯介质。4J38合金在高温下对硫和氯敏感，可能形成晶间腐蚀或应力腐蚀裂纹，封接前和服役过程中应避免接触此类介质。

第三，封接前必须进行表面预处理。包括脱脂、酸洗、预氧化等步骤，若表面存在油污、锈迹或加工硬化层，将严重影响封接质量，导致气密性下降。

第四，焊接后必须进行去应力退火。焊接产生的残余应力会导致封接界面应力集中，建议在焊接后于850℃至900℃进行去应力退火，保温后缓冷。

第五，冷加工硬化倾向明显。该合金在冷变形加工（如冷锻、冷拉）后硬度显著上升，当变形量超过15%时，应进行中间退火（退火温度850℃至900℃），避免产生裂纹。

第六，表面划伤和压痕需严格控制。任何表面缺陷都可能成为封接过程中的应力集中源，导致封接后开裂，因此加工和搬运过程中应使用软质夹具和衬垫。

## 八、存储与运输指南

**存储环境要求**：存储温度范围应为5℃至40℃，相对湿度上限为60%。锻件应放置在干燥、通风的库房内，地面使用木质托盘或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、盐类化学品、重金属粉末、活性气体（如硫化氢、氯气）等腐蚀性物质混存。

**包装规范**：每件锻件先包裹中性防锈纸，再套入防潮塑料薄膜袋，袋内放置干燥剂（硅胶或分子筛），最后装入加强型木箱或编织袋。对于出口或长时间存储的产品，采用真空包装或充氮包装。包装箱外标明产品牌号、规格、批次号、净重及“防潮”“勿压”等标识。

**运输注意事项**：运输过程中应使用专用货架或木箱固定，避免碰撞和滚动。车辆应配备防雨篷布，禁止露天运输或暴晒。吊装时使用尼龙吊带或专用夹具，严禁钢丝绳直接接触产品表面，防止造成表面损伤。运输途中禁止踩踏、抛掷或倒置。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷；禁止使用钢丝绳吊装；禁止在未包装状态下直接堆叠。

## 九、加工操作规范

**切割加工**：推荐使用带锯切割，锯条齿距为4至6齿/英寸，切割速度控制在20至40米/分钟，进给量适中，避免过热。也可使用激光切割，激光功率根据厚度选择（每毫米厚度约1至1.5kW），切割辅助气体使用氮气或氩气。切割后切口应使用锉刀或砂轮打磨圆滑，去除毛刺和热影响区。注意事项：禁止使用普通砂轮片进行切割，因其可能引入杂质并产生过大热应力；切割过程中应使用冷却液降温，防止过热导致表面氧化或组织变化。

**焊接加工（如适用）**：推荐采用钨极氩弧焊（TIG）或手工电弧焊（SMAW）。填充金属建议选用与母材同成分的焊丝（如4J38专用焊丝）。焊接电流：TIG焊为80至150A（根据板厚），电弧电压10至15V，焊接速度80至150mm/min。层间温度控制在100℃以下，保护气体使用高纯氩气（纯度≥99.99%），流量8至15L/min。焊后必须进行去应力退火，退火温度850℃至900℃，保温时间按每毫米厚度2分钟计算，然后随炉冷却至500℃以下空冷。注意事项：焊接前应彻底清除坡口及两侧的油污、氧化皮，坡口角度建议为60°至70°；禁止在风大或湿度大于80%的环境中施焊；焊后禁止快速冷却，避免产生裂纹。

**热处理操作**：退火温度为850℃至950℃，保温时间按截面厚度每毫米1.5至2分钟计算，保温后随炉冷却至600℃以下再空冷。固溶处理（封接前）温度为1100℃至1150℃，保温时间每毫米1分钟，保温后水冷。注意事项：热处理前应清洁表面，避免油污残留；加热过程中应使用保护气氛或真空炉，防止氧化；水冷时水温应控制在20℃至30℃，淬火转移时间不超过10秒；禁止在退火后直接水冷，禁止使用含硫或含氯的加热介质。

详细操作示意图及参数表请向上海墨钜索取说明书。

## 十、安装与维护建议

**安装要点**：连接件材质推荐使用同级别的4J38合金或更高等级的膨胀合金，避免不同膨胀系数的金属直接连接。密封垫片应选用不含卤素的材料，如纯铜垫片、石墨垫片或聚四氟乙烯（PTFE）垫片，禁止使用含氯或含氟的橡胶垫片。安装后应对封接部位进行酸洗钝化处理，使用硝酸（HNO₃）浓度为10%至15%的溶液，在室温下浸泡10至15分钟，然后用去离子水冲洗干净并干燥。

**日常维护方法**：清洁周期建议为每3至6个月一次，使用中性清洗剂（pH值6至8）或去离子水擦拭表面，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）或酸性清洗剂。清洁后应使用干燥压缩空气吹干或自然晾干。对于长期不使用的产品，应涂覆防锈油（如凡士林或专用防锈油）进行保护。

**常见故障及解决方法**：

故障现象一：表面点蚀。可能原因为环境中存在氯离子或酸性介质。解决方法：清除点蚀区域，使用细砂纸打磨至露出金属光泽，然后进行钝化处理；改善使用环境，增加防护涂层。

故障现象二：焊缝开裂。可能原因为焊接后未进行去应力退火或焊接参数不当。解决方法：铲除开裂焊缝，重新焊接并按规范进行焊后去应力退火；调整焊接电流和层间温度。

故障现象三：封接后变形。可能原因为封接温度过高或冷却速度不均匀。解决方法：重新封接，降低封接温度并控制冷却速度；在封接前对合金进行预氧化处理，改善应力分布。

## 十一、安全警示与应急处理

**高温操作安全**：进行热处理或焊接作业时，操作人员必须佩戴耐高温手套（耐温≥300℃）、面罩（遮光号≥10）和阻燃工作服。禁止徒手触碰未冷却的工件，工件温度降至50℃以下方可接触。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火，因为水遇高温工件可能引发蒸汽爆炸或导致工件开裂。

**切割加工安全**：操作人员必须佩戴防护面罩（激光切割用遮光号≥5，带锯切割用透明面罩），切割区域应设置排烟系统，及时排出金属粉尘和烟气。火花飞溅区域应设置防火隔离帘，周围不得放置易燃物品。禁止在无防护措施的情况下进行切割作业。

**产品损坏或腐蚀后的应急处理**：若发现产品因腐蚀导致泄漏或破裂，应立即停机并隔离故障区域，切断介质源（如气体、液体）。操作人员应穿戴防酸手套、防护眼镜和防护服，避免直接接触腐蚀介质。泄漏的介质应使用中和剂（如碳酸氢钠溶液）进行中和处理，然后用吸附材料（如沙土、蛭石）收集，装入专用容器。废弃物应分类为危险废物（HW类），按照当地环保法规交由有资质的单位处置。人员皮肤接触腐蚀介质后，应立即用大量清水冲洗至少15分钟，并就医处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择4J38铁镍铬膨胀合金锻件时，建议从以下方面进行评估：首先，确认应用场景的匹配度，包括封接玻璃类型（如DM305、DM308等）、使用温度范围（-60℃至+200℃）以及气密性要求。其次，关注关键性能参数，如线膨胀系数是否在所需温度区间内稳定、封接后的气密性等级、表面氧化膜质量等。第三，根据行业要求确认认证需求，如真空电子器件行业可能需要提供第三方气密性检测报告，航空航天领域可能需要NACE或AS9100认证。第四，建议备品备件比例按10%至15%准备，特别是对于关键设备，以防突发故障。最后，强烈建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证化学成分、力学性能和膨胀系数等关键指标。

## 十四、价格标准

4J38铁镍铬膨胀合金锻件的价格根据产品型号、牌号、规格尺寸、采购数量及附加技术要求综合确定。参考价格区间为：常规退火态锻件（直径100mm至300mm）约180至350元/公斤；小尺寸精密锻件（直径50mm以下）约300至500元/公斤；大尺寸异形锻件（直径500mm以上）需按实际工艺难度单独报价。批量折扣政策：采购量≥5吨可享5%至12%折扣，≥10吨可享10%至18%折扣。小批量试样（单件或小于50公斤）加价规则通常上浮15%至20%。附加服务如双认证、第三方检测（SGS/BV）、定制热处理等费用另计。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分偏析、夹杂物超标、热处理组织不合格等）导致产品失效的，上海墨钜承诺免费更换或退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验结果）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：提供24小时内远程技术指导服务；如需现场服务，48小时内工程师抵达客户现场，协助解决加工、封接或使用中的技术问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（如化学成分、力学性能、膨胀系数）费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍提供同质替代产品或定制加工服务，确保客户设备维护不受影响。

**售后响应**：质量问题2小时内回复，48小时内出具初步处理方案，确保客户生产运营不受长时间影响。
