# 4J29铁镍钴膨胀合金冷轧板：低膨胀与封接性产品介绍

## 一、产品概述与适用范围

本产品属于**膨胀合金**大类，典型牌号为**4J29**（亦称Kovar合金）。4J29是一种铁镍钴三元合金，其核心特性是在-60℃至+400℃温度范围内具有与硼硅玻璃及陶瓷材料相匹配的低热膨胀系数，同时具备良好的封接密封性。该合金主要用于电子真空器件、半导体封装、航空航天传感器及精密仪器中，作为金属与玻璃或陶瓷的匹配封接材料。使用温度范围建议为-60℃至+400℃，短时可达+500℃。核心优势包括：1）热膨胀系数可调且稳定，与多种玻璃陶瓷匹配良好；2）封接后气密性优异，漏气率低于1.0×10⁻¹⁰ Pa·m³/s；3）良好的冷热加工塑性，适合轧制、冲压和深拉；4）焊接性能优良，可进行氩弧焊和电子束焊；5）抗氧化性能良好，表面氧化膜致密，利于封接。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为中国上海。公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、真空自耗重熔（VAR）及电渣重熔（ESR）等工艺，严格控制合金成分均匀性和气体含量。所有产品严格遵循ASTM F15及GB/T 15018标准执行，从冶炼到成品实施全流程工艺可追溯，确保每批次的膨胀系数稳定性和封接质量。

## 三、核心功能

1. **低膨胀匹配封接功能**：4J29合金在室温至400℃范围内平均线膨胀系数为4.6×10⁻⁶/℃至5.2×10⁻⁶/℃（典型值，以实际产品质保书为准），与DM305、DM308等硼硅玻璃及95%氧化铝陶瓷的膨胀曲线高度吻合，有效避免封接应力导致的玻璃开裂或金属变形。

2. **高气密密封功能**：合金组织致密，无气孔和疏松缺陷，经封接后形成金属-玻璃/陶瓷的化学键合界面，气密性达到真空电子器件所需的10⁻¹⁰ Pa·m³/s级别，保障器件长期高真空运行。

3. **抗氧化与表面处理适应性**：在封接温度下（通常800℃至1050℃）表面形成均匀、致密的氧化膜（主要成分为FeO·Cr₂O₃尖晶石），该氧化膜与玻璃润湿性好，且厚度可控在1μm至5μm，无需额外涂覆即可直接封接。

4. **良好的冷热加工成形性**：合金在退火状态下硬度较低（HV 130-180），可进行冷轧、冲压、弯曲、深拉等加工，加工硬化率适中，适合制造复杂形状的封接零件如管座、引线、外壳等。

## 四、技术特点

**合金设计思路**：4J29通过精确控制铁、镍、钴三元素比例（Ni 29%，Co 17%，余量Fe），使合金的居里点（Curie point）位于约430℃，在此温度以下合金为铁磁性，膨胀系数随温度变化平缓。镍和钴的协同作用使合金在宽温区内保持低膨胀特性，同时钴元素提高了合金的高温强度和抗氧化能力。

**冶炼工艺**：采用真空感应熔炼（VIM）初炼，确保合金成分精确控制在±0.10%以内，并有效去除钢中气体和有害杂质（如氧、氮、硫）。对于高要求产品，进一步采用真空自耗重熔（VAR）或电渣重熔（ESR）精炼，细化晶粒组织，减少偏析，提高材料均匀性。

**热处理制度**：成品冷轧板通常以**退火状态**交货，退火温度范围为750℃至850℃，保温时间按厚度计算（约1分钟/mm），随后空冷。退火后组织为单相奥氏体，晶粒度控制在5-8级（ASTM），无碳化物或σ相析出，确保良好的塑性和膨胀性能稳定性。

**显微组织控制**：通过控制终轧温度及退火工艺，获得均匀的等轴奥氏体晶粒，晶粒度级别按ASTM标准为5-8级。严格控制δ铁素体和碳化物析出，避免组织不均匀导致膨胀系数波动。对封接界面区域，要求晶界无连续氧化膜或析出相，确保封接强度。

**无损检测及质量保证**：冷轧板逐张进行超声波探伤（UT），按ASTM A578或GB/T 2970标准执行，验收级别为C级或更高。同时进行液体渗透检测（PT）检查表面裂纹和缺陷。每批产品附带原厂质保书，包含化学成分、力学性能、膨胀系数检测数据及探伤报告。

## 五、应用领域

1. **电子真空器件行业**：用于制造大功率电子管、行波管、磁控管的管壳、引线及封接环，与玻璃或陶瓷实现气密封接。

2. **半导体封装领域**：用于集成电路陶瓷封装外壳、光电器件管座、传感器封装基座，保障芯片与外界环境隔离。

3. **航空航天传感器**：用于制造高温压力传感器、加速度计、陀螺仪中的密封引线及外壳，适应宽温区工作。

4. **精密仪器与光学设备**：用于激光器窗口封接、红外探测器杜瓦瓶封接、光纤通讯器件中的金属化封接组件。

5. **核工业及真空设备**：用于核反应堆控制棒驱动机构的密封引线、高真空法兰接口及观察窗封接。

6. **医疗电子设备**：用于植入式心脏起搏器外壳、X射线管封接件，要求长期生物相容性和气密性。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际产品质保书为准）**：

镍（Ni）：28.5-29.5；钴（Co）：16.8-17.8；铁（Fe）：余量；碳（C）：≤0.03；锰（Mn）：≤0.50；硅（Si）：≤0.30；磷（P）：≤0.020；硫（S）：≤0.020；镁（Mg）：≤0.10；氧（O）≤0.005；氮（N）≤0.005。

**力学性能（室温，退火状态，典型值）**：

抗拉强度Rm：480-620 MPa；屈服强度Rp0.2：250-380 MPa；延伸率A：≥30%；硬度：HV 130-180（或HRB 70-90）；冲击功（室温，夏比V型）：≥60 J。

**物理性能**：

密度：8.17 g/cm³；熔点：约1450℃；热导率（室温）：17 W/(m·K)（典型值）；电阻率（室温）：0.49 μΩ·m；线膨胀系数（20-400℃）：4.6-5.2×10⁻⁶/℃（典型值，以实际产品质保书为准）；弹性模量：138 GPa；居里点：约430℃。

**膨胀性能指标（关键参数）**：

平均线膨胀系数（20-400℃）：4.6-5.2×10⁻⁶/℃；瞬时膨胀系数在封接温度（约900℃）处稳定，无异常突变。合金在-60℃至+400℃范围内膨胀曲线与硼硅玻璃的匹配偏差≤±0.2×10⁻⁶/℃。

**产品规格范围**：

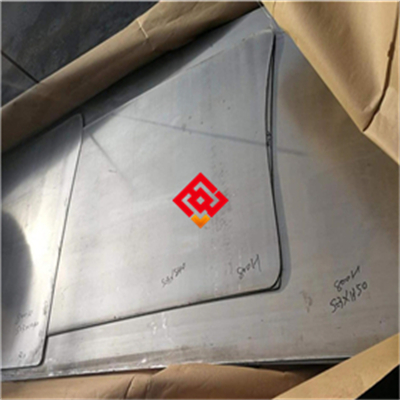

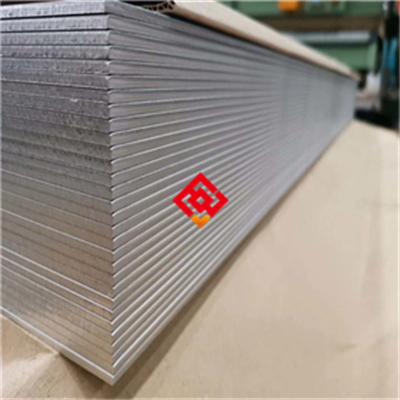

冷轧板厚度：0.5 mm - 6.0 mm；宽度：100 mm - 1250 mm；长度：500 mm - 3000 mm。可定制卷带材（厚度0.1-2.0 mm，宽度10-300 mm）。

**交货状态**：退火状态（A），表面经酸洗或光亮退火处理（2B或BA表面）。可根据要求提供磨光表面（No.4）。

**批次溯源码解读**：编码规则为“MJ-4J29-年月-炉号-热处理批号-规格代码”，例如“MJ-4J29-202503-A1234-HT01-1.0×500×1000”。其中“MJ”代表上海墨钜，“4J29”为牌号，“202503”为生产年月，“A1234”为炉号（可追溯冶炼原始记录），“HT01”为热处理批号，“1.0×500×1000”为厚度×宽度×长度（mm）。客户可通过提供批次号向上海墨钜索取原厂质保书，质保书包含完整的化学成分、力学性能、膨胀系数检测曲线及探伤报告。

## 七、注意事项

1. **避免长期服役于超温环境**：4J29合金在超过450℃长期使用时，膨胀系数会因组织变化（如碳化物析出或晶粒粗化）而发生漂移，建议使用温度不超过400℃。

2. **禁止接触含硫或含氯介质**：合金在高温下（>800℃）易与硫、氯等元素反应形成低熔点共晶物或晶间腐蚀，封接前应确保炉内气氛无硫、无氯，且清洗过程使用中性或碱性清洗剂，禁止使用含氯溶剂。

3. **封接前必须进行预氧化处理**：直接封接会导致氧化膜过厚或不均匀，影响气密性。建议在湿氢气氛或空气气氛中于850-950℃进行预氧化，氧化膜厚度控制在1-5μm。

4. **冷加工后需进行去应力退火**：深冲、弯曲等冷加工后，材料内部存在残余应力，若不消除，在后续封接加热过程中可能引起变形或应力腐蚀开裂。建议在600-700℃进行去应力退火，保温30-60分钟。

5. **焊接后必须进行热处理**：焊接热影响区会产生组织不均匀和残余应力，导致膨胀系数局部波动。焊后应进行整体或局部退火（750-800℃），消除应力并恢复组织均匀性。

6. **表面划伤和污染风险**：合金表面划伤或沾染油脂、指纹等，会破坏氧化膜的均匀性，导致封接后漏气。操作时应佩戴洁净手套，避免直接接触表面，且加工后立即清洁。

## 八、存储与运输指南

**存储环境要求**：存储温度范围为-10℃至+40℃；相对湿度上限为60%；板材应放置在干燥、通风的室内仓库，地面铺设木质或橡胶垫材，禁止直接接触水泥地面。严禁与酸、碱、重金属粉末（如铜粉、锌粉）及含硫化合物（如橡胶、硫化氢）混存，防止表面腐蚀或污染。

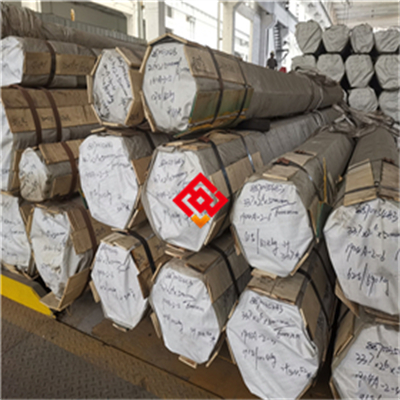

**包装规范**：冷轧板采用防潮防锈包装，内层为聚乙烯塑料薄膜（厚度≥0.1mm），中间包裹干燥剂（硅胶或分子筛，用量按每立方米包装体积不少于500g），外层为木箱或编织袋。木箱内壁铺设缓冲材料（泡沫板或瓦楞纸），防止运输中板面擦伤。每包重量不超过2吨，包装外标明产品牌号、规格、批号、重量及“防潮”“轻放”标识。

**运输注意事项**：运输过程中必须固定牢固，使用尼龙绑带或钢带捆扎，避免板材滑动。车厢应加盖防雨篷布，严禁暴晒或雨淋。吊装时使用吊带或专用夹具，禁止钢丝绳直接接触板材表面，防止压痕或划伤。禁止与腐蚀性物质、油污、化学品混装运输。

**明确禁止行为**：禁止露天存放；禁止踩踏或抛掷包装件；禁止在无防护条件下用叉车直接铲运板面；禁止将包装件倒置或侧放。

## 九、加工操作规范

**切割**：

推荐方法：对于厚度≤3mm的冷轧板，优先采用激光切割（光纤激光，功率1-3kW，切割速度2-6m/min）或精密水刀切割（压力350-400MPa）；对于厚度>3mm的板材，可采用带锯切割（锯带速度20-40m/min，进给量0.02-0.05mm/齿）或等离子切割（电流100-200A，切割速度1-3m/min）。切割后必须用锉刀或细砂纸打磨切割边缘，去除毛刺和热影响层。注意事项：禁止使用普通砂轮片进行干磨切割，因其可能导致表面过热氧化或微裂纹。建议使用碳化硅或氧化铝专用切割片，并加水冷却。

**焊接（如适用）**：

推荐焊接方法：首选钨极氩弧焊（TIG），焊接电流80-150A（直流正接），焊接速度100-200mm/min，填充金属推荐使用同材质4J29焊丝（直径1.0-2.0mm）或ERNiFe-1焊丝。保护气体为高纯氩气（纯度≥99.99%），流量10-15L/min。层间温度控制在≤100℃，防止过热。焊后必须进行去应力退火：加热至750-800℃，保温30-60分钟，随炉冷至300℃以下再空冷。注意事项：禁止在无保护气氛下进行电弧焊接；禁止使用含硅或含铝的填充金属，防止封接界面形成脆性相。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：

固溶退火（交货状态）：加热至750-850℃，保温时间按厚度计算（1分钟/mm，但不少于10分钟），空冷或快冷。去应力退火：600-700℃，保温30-60分钟，空冷。预氧化处理（封接前）：在湿氢气氛（露点+10℃至+30℃）或空气气氛中，加热至850-950℃，保温5-20分钟，控制氧化膜厚度。注意事项：禁止在含还原性气氛（如干氢）中进行预氧化；禁止加热超过950℃，防止晶粒粗化；冷却速度应适中，避免产生过大热应力。

## 十、安装与维护建议

**安装要点**：连接件（如引线、外壳）推荐使用同材质4J29合金或更高级别的镍基合金（如Inconel 600），避免异种金属接触导致电化学腐蚀。密封垫片选型：与玻璃封接时无需垫片；与金属法兰连接时，推荐使用无卤素柔性石墨垫片或纯银垫片，禁止使用含氯橡胶或聚四氟乙烯垫片（高温下可能释放腐蚀性气体）。安装后，封接区域应进行酸洗钝化处理（使用20%硝酸+5%氢氟酸溶液，室温浸泡10-20分钟），然后用去离子水冲洗干净并干燥，去除氧化皮和污染物。

**日常维护方法**：在洁净环境中使用的器件，每半年用无水乙醇或异丙醇擦拭封接区域，去除表面灰尘；在腐蚀性环境中使用的器件，每月检查一次封接界面是否变色或出现点蚀，使用中性清洗剂（pH 6-8）清洁，禁止使用含氯、含硫的清洗剂。对于长期不使用的器件，应抽真空或充入干燥氮气保存，防止表面氧化。

**常见故障及解决方法**：

1. **表面点蚀**：通常由环境中氯离子或硫化物引起。解决方法：清除腐蚀产物（用细砂纸打磨或化学抛光），重新进行酸洗钝化处理；更换密封垫片，排除污染源。

2. **焊缝开裂**：多因焊接应力未消除或填充金属不匹配导致。解决方法：打磨裂纹区域，采用TIG补焊，焊后立即进行去应力退火（750-800℃）；检查填充金属成分，确保与母材匹配。

3. **封接界面变形或漏气**：由封接温度过高或膨胀系数不匹配引起。解决方法：控制封接温度在推荐范围内（850-950℃），检查合金实际膨胀系数与玻璃的匹配偏差，必要时调整封接工艺或更换玻璃牌号。

## 十一、安全警示与应急处理

**高温操作安全**：进行退火、预氧化或封接时，操作人员必须佩戴耐高温手套（耐温≥200℃）、防护面罩（防热辐射）及阻燃服。禁止触碰未冷却工件，工件必须冷却至室温（或低于60℃）后方可接触。现场必须配备灭火器，推荐使用干粉灭火器或二氧化碳灭火器，严禁使用水或泡沫灭火器，因高温金属遇水可能导致剧烈喷溅或爆炸。

**切割加工安全**：操作激光切割或等离子切割时，必须佩戴遮光号≥5的防护面罩（激光切割需专用波长防护镜），防止眼睛损伤。切割区域必须安装排烟系统，及时排除金属烟尘（含镍、钴粉尘，具有潜在毒性）。火花隔离要求：切割区域周围1.5米内不得放置易燃物，地面铺设防火毯。

**产品损坏或腐蚀后的应急处理**：若发现4J29合金产品出现严重腐蚀或破损（如封接界面泄漏），应立即停机隔离，切断介质源（如真空系统、冷却水、反应气体）。操作人员必须穿戴防酸碱手套、防护服及护目镜，避免直接接触腐蚀产物。对于泄漏的腐蚀性介质（如酸液），使用碳酸氢钠或石灰进行中和，然后用吸附材料（如硅藻土）收集，装入专用容器。废弃物分类：腐蚀产物及受污染的材料属于危险废物（HW类，如HW34废酸、HW17表面处理废物），应委托有资质的单位处置，不得随意丢弃。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

在选择4J29冷轧板时，建议客户从以下方面评估适用性：1）应用场景匹配度：确认使用温度范围是否在-60℃至+400℃以内，封接对象是否为硼硅玻璃或氧化铝陶瓷，并核对双方膨胀系数的匹配曲线；2）关键性能参数：重点关注平均线膨胀系数（20-400℃）的实测值是否在4.6-5.2×10⁻⁶/℃范围内，以及封接气密性测试数据（氦质谱检漏）；3）认证要求：如用于船舶电子或核工业，需确认是否提供船级社认证（如DNV、ABS）、NACE MR0175认证或ISO 9001质量体系认证；4）备品备件比例：建议按实际用量的10-15%采购备品，用于工艺试验和故障替换。建议客户核对上海墨钜原厂质保书，并要求提供第三方检测报告（如SGS、BV）以验证膨胀系数、化学成分及力学性能。

## 十四、价格标准

4J29铁镍钴膨胀合金冷轧板的价格受产品型号、牌号、规格尺寸、采购数量及附加技术要求影响。参考价格区间如下：厚度1.0-3.0mm标准规格（1000×2000mm）的冷轧板，单价约为200-350元/公斤（人民币）；厚度0.5-1.0mm薄板或宽度>1000mm宽板，单价上浮10-20%；如需双认证（如同时提供原厂质保书和第三方检测报告）或定制热处理（如特定晶粒度要求），需额外加价5-15%。批量折扣政策：采购量≥1吨可享3-5%折扣；≥5吨可享5-12%折扣；≥10吨可享10-15%折扣。小批量试样（≤50公斤）加价规则：通常上浮15-20%，最低起订量为10公斤。提示：具体报价请联系曾先生获取精确订单报价，电话021-67898711或13472787990。

## 十五、服务与保障

**质保期**：自产品交付之日起12个月。因材料内在质量缺陷（如成分偏离、膨胀系数超标、内部裂纹等）导致产品失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、膨胀系数检测曲线、超声波探伤报告及尺寸检验数据）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程（含焊接、热处理参数）。

**技术支持**：提供24小时内远程技术指导（电话或视频）；如需现场服务，承诺48小时内工程师抵达客户现场，协助解决加工或应用问题。

**检测服务**：可安排SGS、BV等第三方检测机构进行性能验证，常规检测项目（如化学成分分析、膨胀系数测定、力学性能测试）费用由上海墨钜承担。客户如有特殊检测要求（如高温持久、腐蚀试验），需另行协商费用。

**备品保障**：对于已停产的牌号或规格，上海墨钜承诺在停产后五年内仍可提供同质替代产品（如相近膨胀系数的4J33、4J42等）或定制加工服务。

**售后响应**：质量问题投诉2小时内回复，48小时内给出初步解决方案（包括失效分析、补货或退款方案）。
