# 4J42铁镍膨胀合金管材：低膨胀与封接性

## 一、产品概述与适用范围

4J42铁镍膨胀合金属于铁镍系精密膨胀合金（亦称定膨胀合金或封接合金），典型牌号为4J42。该合金以其可控的低膨胀系数和优异的玻璃封接性能著称，主要适用于与硬玻璃或陶瓷进行匹配封接。其使用温度范围通常为-60℃至+500℃，在此区间内膨胀系数稳定且与封接材料高度匹配。核心优势包括：一、热膨胀系数低且可调，能与多种玻璃及陶瓷实现气密性封接；二、良好的加工塑性，可制成薄壁管材及复杂形状；三、封接后应力小，长期使用不易开裂；四、抗氧化性能良好，在封接过程中表面形成致密氧化膜；五、成分均匀，批次稳定性高，满足电子器件严格的气密性要求。

## 二、品牌与产地

本产品由上海墨钜特殊钢有限公司生产，产地中国上海。公司拥有先进的特种冶炼与精密加工能力，配备真空感应熔炼炉及精密冷轧、冷拔设备，严格执行ASTM F30及GB/T 15018标准，全流程工艺可追溯。4J42管材从原材料入库到成品出厂均经过多道无损检测与尺寸精检，确保产品符合电子、航空航天及精密仪器领域的高标准要求。

## 三、核心功能

4J42铁镍膨胀合金管材具备以下核心功能：

1. **可控低膨胀功能**：在20℃至450℃范围内，平均线膨胀系数约为4.2×10⁻⁶/℃至5.2×10⁻⁶/℃（典型值，以实际产品质保书为准），能够与DM305、DM308等硬玻璃实现匹配封接，确保封接件在温度循环中不产生过大应力。

2. **气密性封接功能**：合金表面经预氧化处理后，能与玻璃熔体形成牢固的化学键合，封接后漏率低于1×10⁻⁹Pa·m³/s，满足高真空及充气器件的密封要求。

3. **抗氧化与耐腐蚀功能**：在封接加热过程中，表面生成均匀的FeO·Cr₂O₃氧化层（氧化铬铁复合层），防止过度氧化，同时在大气及中性介质中具有良好的耐蚀性。

4. **良好的冷热加工功能**：管材可进行弯曲、扩口、缩口、冲压等冷加工，且不易开裂；也可进行钎焊、氩弧焊等连接操作，加工窗口宽。

## 四、技术特点

**合金设计思路**：4J42合金通过精确控制镍含量（约41%至43%）及添加少量钴、铬、锰等元素，使其在封接温度区间内的膨胀曲线与硬玻璃高度吻合。镍是控制膨胀系数的核心元素，铬提高抗氧化能力，锰改善热加工塑性。

**冶炼工艺**：采用真空感应熔炼（VIM）加电渣重熔（ESR）双联工艺，有效降低气体含量及非金属夹杂物，保证合金纯净度。管坯经热挤压或穿孔后，再进行多道次冷轧或冷拔，获得精密尺寸。

**热处理制度**：成品管材通常以软化退火状态交货。退火温度约800℃至850℃，保温30至60分钟后炉冷或空冷，以消除加工应力并获得均匀的再结晶组织。部分要求高尺寸稳定性的管材可进行稳定化处理（约450℃至550℃保温2至4小时）。

**显微组织控制**：退火后组织为单相奥氏体，晶粒度控制在5级至8级，无有害析出相。封接前的预氧化处理使表面形成厚度约0.5至2微米的均匀氧化膜，是保证封接强度的关键技术。

**无损检测及质量保证**：每根管材均进行超声波探伤（UT）及涡流探伤（ET），检测灵敏度不低于Φ0.5mm当量缺陷。同时进行尺寸全检及表面外观检查。光谱分析仪（OES）逐根验证化学成分。

## 五、应用领域

- **电子真空器件**：用于制造晶体管、集成电路外壳、继电器、密封端子等封接引线或管壳。

- **航空航天传感器**：用于高温高压传感器外壳及密封接头，需与玻璃绝缘子匹配封接。

- **光纤通信器件**：用于激光器封装、光模块密封管壳，要求低膨胀与高气密性。

- **精密仪器仪表**：用于热膨胀补偿元件、精密机械连接件，保证尺寸稳定性。

- **核工业及特种密封**：用于控制棒驱动机构密封管、核级连接器，需耐辐射及长期稳定。

## 六、产品详细参数

**化学成分（wt%，典型值，以实际质保书为准）**：

镍（Ni）：41.0-43.0；钴（Co）：≤1.0；铬（Cr）：≤0.50；锰（Mn）：≤0.60；硅（Si）：≤0.30；磷（P）：≤0.020；硫（S）：≤0.020；碳（C）：≤0.05；铁（Fe）：余量。

**力学性能（室温，典型值，以实际质保书为准）**：

抗拉强度Rm：490-590 MPa；屈服强度Rp0.2：≥240 MPa；延伸率A：≥30%；硬度：HV 130-180（退火态）。

**物理性能**：

密度：8.12 g/cm³；熔点：约1430℃；热导率：约17.5 W/(m·K)（20℃）；电阻率：约0.48 μΩ·m（20℃）；平均线膨胀系数：20℃-450℃为4.2-5.2×10⁻⁶/℃（典型值，以实际质保书为准）；弹性模量：约137 GPa。

**耐腐蚀与高温性能**：

预氧化后表面氧化膜致密，耐中性盐雾试验≥48小时无红锈；封接温度区间通常为950℃-1050℃，合金在此温度下氧化增重率低于0.5 mg/cm²；长期使用温度上限约500℃。

**产品规格范围**：

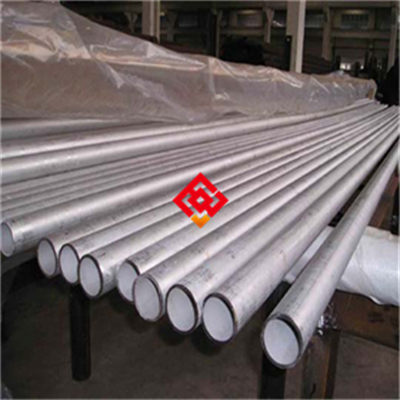

管材外径：1.0 mm-60 mm；壁厚：0.1 mm-5.0 mm；长度：500 mm-6000 mm。可定制非标尺寸。

**交货状态**：

软化退火（光亮退火或酸洗退火），表面可提供磨光、抛光或酸洗处理。

**批次溯源码解读**：

编码规则示例：MJ-4J42-202505-0856-HT01-OD12。含义：MJ为上海墨钜代码；4J42为牌号；202505为生产年月；0856为炉号；HT01为热处理批号；OD12为外径12mm规格。客户可凭批次号向上海墨钜索取原厂质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）。

## 七、注意事项

1. 封接前必须进行预氧化处理，氧化温度和时间需严格控制，过度氧化会导致封接强度下降。

2. 避免在500℃以上长期使用，否则膨胀系数可能因组织变化而漂移，影响封接匹配性。

3. 禁止在含硫、氯、氟等卤素气氛中加热，否则会发生晶间腐蚀。

4. 冷加工变形量超过20%时，应进行中间退火（800℃-850℃），防止加工硬化导致开裂。

5. 焊接时推荐使用同材质焊丝或镍基焊丝（如ERNi-1），焊后应进行去应力退火（约650℃-700℃）。

6. 管材表面应避免划伤、碰伤，否则封接时缺陷处易产生应力集中而开裂。

## 八、存储与运输指南

**存储环境要求**：存放于干燥、通风的室内库房，温度控制在5℃-40℃，相对湿度不超过60%。管材应放置在木质或塑料垫架上，离地高度不小于30cm。禁止与酸、碱、盐、重金属粉末等腐蚀性物质混存。

**包装规范**：每根管材用防锈纸包裹，再套入聚乙烯塑料袋，袋内放置干燥剂。成捆管材外采用编织袋或木箱包装，箱内填充缓冲材料。管端用塑料帽封堵，防止异物进入。

**运输注意事项**：运输时管材应平放固定，避免滚动碰撞。车厢需有防雨篷布遮盖，严禁暴晒。吊装时使用尼龙吊带或专用夹具，禁止钢丝绳直接接触管材表面。

**明确标注禁止行为**：禁止与腐蚀性物质混放；禁止露天存放；禁止踩踏、抛掷管材；禁止用金属器具敲击管体。

## 九、加工操作规范

**切割**：推荐使用带锯（锯条齿距1.4-2.5mm，线速度30-50m/min）或激光切割（功率500-1500W，氮气辅助）。切割后端面应用锉刀或砂纸打磨光滑，去除毛刺。禁止使用普通氧化铝砂轮片切割，防止表面污染及局部过热。

**焊接（如适用）**：推荐采用氩弧焊（TIG）或等离子弧焊。填充金属选用与母材同质的4J42焊丝或ERNi-1镍基焊丝。焊接电流：30-80A（根据壁厚调整）；电压：10-15V；焊接速度：80-150mm/min。层间温度控制在100℃以下。保护气体为高纯氩气（纯度≥99.99%），流量8-12L/min。焊后应进行去应力退火（650℃-700℃保温30min后空冷）。注意事项：焊接前必须清洁表面油污及氧化皮；禁止在通风不良处焊接。详细操作示意图及参数表请向上海墨钜索取说明书。

**热处理**：软化退火：加热至800℃-850℃，保温30-60分钟，炉冷或空冷。封接预氧化：在氧化性气氛中加热至950℃-1050℃，保温5-15分钟，形成均匀氧化膜。注意事项：退火时需防止氧化过度，可采用保护气氛或真空炉；禁止快速加热或冷却，防止热应力变形。

## 十、安装与维护建议

**安装要点**：连接件推荐使用同材质4J42或更高级别的镍基合金（如4J29、Inconel 600）。密封垫片应选用无卤素材料（如纯铜垫、石墨垫），禁止使用含氯或氟的聚四氟乙烯垫片。安装后如进行钎焊或封接，需先进行脱脂清洗，再用去离子水冲洗并烘干。

**日常维护方法**：清洁周期建议每季度一次。使用中性清洗剂（pH值6-8）或无水乙醇擦拭表面，禁止使用含氯溶剂（如三氯乙烯、四氯化碳）。长期停用的管材应涂覆防锈油并密封保存。

**常见故障及解决方法**：

1. 表面点蚀：若发现局部锈斑，可用2000目砂纸轻轻打磨后重新钝化处理。点蚀严重时需更换管材。

2. 焊缝开裂：首先检查焊接工艺参数及填充金属匹配性，裂纹浅短时可打磨后补焊，深裂纹需切除重焊。焊后必须进行去应力退火。

3. 封接处漏气：检查预氧化膜是否均匀，若氧化膜过厚或过薄，需重新进行预氧化处理。必要时更换封接工艺参数。

## 十一、安全警示与应急处理

**高温操作安全**：进行封接或退火时，操作人员必须佩戴耐高温手套（耐温≥300℃）、防护面罩及阻燃工作服。禁止用手直接触碰未冷却工件。现场应配备干粉灭火器或二氧化碳灭火器，严禁使用水灭火（防止触电或蒸汽烫伤）。

**切割加工安全**：操作带锯或激光切割时，须佩戴防护面罩（遮光号≥5），开启排烟系统，及时清理火花。切割区域周围不得有易燃物。

**产品损坏或腐蚀后的应急处理**：若发现管材因腐蚀导致泄漏或断裂，应立即停机隔离，切断介质源（如气体、液体）。人员需佩戴防护手套及护目镜，将损坏件放入专用收集袋。若封接处泄漏有害气体，应迅速疏散人员并通风。废弃物按HW49类（其他废物）分类处置，交由有资质的危废处理单位处理。

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

建议客户根据应用场景匹配度选择牌号：若需与硬玻璃封接，4J42为优选；若需与软玻璃封接，可考虑4J29或4J50。关键性能参数包括：20℃-450℃平均线膨胀系数（需与封接材料匹配）、封接强度（≥30MPa）、气密性漏率。如用于航空航天或核工业，需确认是否具备船级社认证（如CCS、DNV）或NACE MR0175认证。建议用户在订购时要求提供上海墨钜原厂质保书，并可委托SGS、BV等第三方机构进行膨胀系数及气密性复检，以验证性能。

## 十四、价格标准

4J42铁镍膨胀合金管材参考价格区间为150-350元/公斤，具体取决于外径、壁厚、公差等级及表面处理要求。小口径薄壁管（外径≤6mm，壁厚≤0.5mm）因加工难度大，价格上浮约15-20%。批量采购折扣政策：≥5吨可享5-12%折扣；≥10吨可享10-18%折扣。如需双认证（如原厂+第三方检测）、定制热处理或非标尺寸，需另行报价。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

**质保期**：自交付之日起12个月。因材料内在质量缺陷（如成分超标、夹杂、裂纹等）导致失效的，上海墨钜承诺免费更换或全额退款。

**技术资料**：随货提供中英文质保书（含化学成分、力学性能、探伤报告、尺寸检验记录）、产品说明书、材料安全数据表（MSDS）及推荐加工工艺规程。

**技术支持**：收到客户咨询后24小时内提供远程指导；如需现场服务，48小时内工程师抵达客户现场。

**检测服务**：可安排SGS、BV等第三方检测机构进行膨胀系数、气密性、力学性能等项目检测，常规检测费用由上海墨钜承担。

**备品保障**：产品停产后五年内，仍可提供同质替代材料或定制加工服务。

**售后响应**：质量问题反馈后2小时内回复，48小时内出具初步处理方案。
