# 4J44铁镍铬膨胀合金带材：低膨胀与封接性产品介绍

## 一、产品概述与适用范围

本产品属于**铁镍铬膨胀合金**大类，典型牌号为**4J44**。4J44合金是一种具有低膨胀系数和优异封接性能的精密合金，主要适用于与硬玻璃、陶瓷等进行匹配封接。该合金在-60℃至+200℃的温度范围内具有稳定的低热膨胀系数，能够有效避免因热应力引起的封接失效。其核心优势包括：一是极低的热膨胀系数（接近硬玻璃），确保封接件的尺寸稳定性；二是良好的封接润湿性，能与多种玻璃和陶瓷材料形成气密性连接；三是优异的抗氧化性能，在封接过程中表面形成致密氧化膜，提高封接强度；四是良好的加工性能，可制成带材、丝材、棒材等不同形状；五是稳定的磁学性能，适用于电子真空器件。该产品广泛应用于电子管、继电器、半导体器件、电真空仪表等领域，是精密电子封装的关键材料。

## 二、品牌与产地

本产品由**上海墨钜特殊钢有限公司**生产，产地为**中国上海**。上海墨钜特殊钢有限公司拥有先进的特种冶炼与精密加工能力，包括真空感应熔炼（VIM）、电渣重熔（ESR）等核心工艺，严格执行ASTM和GB标准，全流程工艺可追溯。公司配备光谱分析、热膨胀系数测试、金相检验等检测设备，确保每批产品的化学成分、物理性能和封接质量满足客户要求。4J44合金带材从冶炼到成品均经过严格的过程控制，确保产品的一致性和可靠性。

## 三、核心功能

1. **低膨胀匹配封接功能**：4J44合金在-60℃至+200℃范围内的平均线膨胀系数为（4.5-5.5）×10⁻⁶/℃（典型值，以实际产品质保书为准），与硬玻璃（如DM-305、DM-308）的膨胀系数高度匹配，可避免封接件在温度变化时产生应力开裂或漏气。

2. **气密性封接功能**：合金表面在封接过程中能形成致密、均匀的氧化膜，与玻璃或陶瓷材料形成牢固的化学键合，确保封接件的气密性达到10⁻¹⁰ Pa·m³/s量级，满足真空电子器件的高密封要求。

3. **抗氧化与耐腐蚀功能**：镍铬元素的添加使合金在高温封接过程中具有良好的抗氧化能力，表面氧化膜厚度可控，不会过度氧化导致封接失效。同时，该合金在干燥环境中耐蚀性良好，适用于长期服役的电子元件。

4. **良好的冷热加工功能**：4J44合金具有优异的塑性和韧性，可进行冷轧、冷拉、冲压等冷加工，也可进行退火后的热加工，便于制成带材、丝材、薄片等复杂形状的封接件。

5. **稳定的磁学性能**：该合金为铁磁性材料，具有稳定的磁导率，适用于需要磁屏蔽或磁耦合功能的电子器件，如继电器、传感器等。

## 四、技术特点

### 合金设计思路

4J44合金的铁镍铬体系设计，通过控制镍含量（约34%-36%）和铬含量（约4%-6%），使合金在居里点以下具有极低的热膨胀系数。镍元素是降低膨胀系数的关键元素，铬元素的加入提高了抗氧化性和封接润湿性，同时调整了合金的机械性能。合金中严格控制碳、硅、锰等杂质元素含量，避免形成碳化物或夹杂物影响封接质量。

### 冶炼工艺

采用**真空感应熔炼（VIM）** 加**电渣重熔（ESR）** 双联工艺。VIM熔炼可有效去除气体和有害杂质，ESR重熔进一步净化组织、提高成分均匀性，减少偏析和夹杂物，确保合金的纯净度和一致性。冶炼过程严格记录炉号、成分数据，实现全流程可追溯。

### 热处理制度

4J44合金通常以**退火状态**交货。推荐的热处理制度为：在800-850℃保温1-2小时，然后炉冷至300℃以下出炉空冷。退火可消除加工应力，恢复合金的塑性和低膨胀性能。对于封接件，封接前通常需进行预氧化处理（在特定气氛中加热至800-900℃），形成厚度适中的氧化膜。

### 显微组织控制

合金的显微组织为奥氏体基体，晶粒度通常控制在5-8级（典型值，以实际产品质保书为准）。通过控制退火温度和保温时间，避免晶粒粗大，确保合金的塑性和封接性能。合金中不允许存在连续网状碳化物或大量非金属夹杂物，这些缺陷会降低封接强度和气密性。

### 无损检测及质量保证

每批带材均经过**超声波探伤**（UT）检测内部缺陷，如分层、夹杂、裂纹等。关键用途产品可附加**液体渗透检测**（PT）检查表面缺陷。化学成分采用光谱分析确认，热膨胀系数采用膨胀仪测试，封接性能通过模拟封接试验验证。所有检测数据均记录在质保书中，客户可随时查询。

## 五、应用领域

1. **电子真空器件行业**：用于制造电子管、显像管、X射线管等真空器件的封接引线、管壳和电极，确保器件在高温排气和使用过程中的气密性。

2. **半导体封装行业**：用于集成电路、功率模块、传感器等半导体器件的金属-玻璃封接外壳，提供可靠的电气连接和环境隔离。

3. **继电器与开关行业**：用于制造继电器底座、密封端子、玻璃绝缘子等部件，满足高可靠性和长寿命要求。

4. **航空航天电子设备**：用于制造高可靠性连接器、密封馈通件，适应极端温度变化和振动环境。

5. **仪器仪表行业**：用于真空测量仪器、质谱仪、电子显微镜等精密仪器的真空封接件，保证真空度稳定。

6. **光纤通信器件**：用于光纤连接器、激光器封装的金属-玻璃封接部件，实现光电器件的气密性封装。

## 六、产品详细参数

### 化学成分（wt%，典型值，以实际产品质保书为准）

- 镍（Ni）：34.0%-36.0%

- 铬（Cr）：4.0%-6.0%

- 铁（Fe）：余量

- 碳（C）：≤0.05%

- 硅（Si）：≤0.30%

- 锰（Mn）：≤0.50%

- 磷（P）：≤0.020%

- 硫（S）：≤0.020%

- 钴（Co）：≤0.50%（杂质控制）

- 铜（Cu）：≤0.20%（杂质控制）

### 力学性能（典型值，以实际产品质保书为准）

- 室温抗拉强度：≥490 MPa

- 屈服强度：≥245 MPa

- 延伸率：≥30%

- 硬度：≤200 HV（退火状态）

- 冲击功：≥60 J（室温，夏比V型缺口）

### 物理性能

- 密度：8.15 g/cm³（典型值）

- 熔点：约1420-1460℃

- 热导率：16.5 W/(m·K)（20℃）

- 电阻率：0.49 μΩ·m（20℃）

- 线膨胀系数（20-200℃）：4.5-5.5×10⁻⁶/℃（典型值）

- 弹性模量：约155 GPa（20℃）

- 居里点：约230-280℃（典型值）

### 耐腐蚀/高温性能

- 封接性能：与DM-305、DM-308等硬玻璃匹配良好，封接强度≥30 MPa

- 氧化增重率（800℃×1h）：≤0.5 mg/cm²（典型值）

- 气密性：封接件漏率≤1×10⁻¹⁰ Pa·m³/s

- 抗氧化温度：可在800-900℃短时使用，长期使用建议不超过400℃

### 产品规格范围

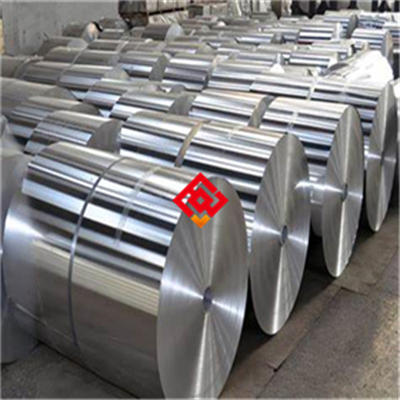

- 带材：厚度0.05-2.0mm，宽度10-200mm

- 丝材：直径0.1-5.0mm

- 棒材：直径5-50mm

- 板材：厚度2.0-20mm，宽度100-500mm

- 锻件：按客户图纸定制

### 交货状态

- 状态：退火状态（软态）

- 表面处理：酸洗、磨光或光亮退火（根据客户要求）

- 表面粗糙度：Ra≤0.8μm（磨光态）

- 边缘状态：切边或圆角（带材）

### 批次溯源码解读

每批产品均标注唯一溯源码，格式为：**MJ-4J44-年月-炉号-热处理批号-规格代码**。例如：MJ-4J44-202503-2405-HT03-0.5*100，表示2025年3月生产，炉号2405，热处理批号HT03，厚度0.5mm、宽度100mm的带材。客户可通过质保书中的溯源码查询完整的冶炼、加工、检测记录。如需原厂质保书，请向上海墨钜索取。

## 七、注意事项

1. **避免长期服役于居里点以上温度**：4J44合金在居里点（约230-280℃）以上膨胀系数会显著增大，失去低膨胀特性，因此长期使用温度建议不超过200℃。

2. **禁止与含硫、含氯介质接触**：合金在高温下对硫和氯敏感，接触后可能导致晶间腐蚀或氧化膜异常，影响封接质量。

3. **封接前必须进行预氧化处理**：直接封接会导致氧化膜过薄或不均匀，影响封接强度和气密性。预氧化温度和时间需严格控制（建议按工艺规范操作）。

4. **加工硬化倾向明显**：冷加工后硬度升高，若需进一步加工，应进行中间退火（800-850℃保温后炉冷），避免开裂。

5. **焊接后需进行去应力退火**：焊接热影响区会产生残余应力，可能导致封接件变形或漏气，建议焊接后在600-700℃保温1小时炉冷。

6. **表面划伤和污染需避免**：任何表面缺陷（划痕、油污、锈斑）都会影响封接质量，操作时应佩戴洁净手套，存放于干燥环境。

## 八、存储与运输指南

### 存储环境要求

- 温度范围：5-35℃

- 相对湿度：≤60%

- 地面垫材：使用木质托盘或橡胶垫，禁止直接放置于水泥地面

- 禁止混存物质：酸、碱、盐、重金属粉末、活性气体（如氯气、硫化氢）

### 包装规范

- 防潮防锈：内层用聚乙烯薄膜密封，内置干燥剂（硅胶包）；外层用木箱或编织袋加固

- 标识：包装外标注产品牌号、规格、批号、净重、生产日期、防潮标志

### 运输注意事项

- 固定方式：使用捆扎带固定于托盘，防止滑动

- 防雨防暴晒：加盖防水篷布，禁止露天运输

- 吊装要求：使用吊带或专用吊具，禁止钢丝绳直接接触产品表面

- 禁止行为：禁止与腐蚀性物质混放、禁止露天存放、禁止踩踏抛掷

## 九、加工操作规范

### 切割

- 推荐方法：精密带材采用激光切割或水刀切割；厚板材采用带锯切割

- 工艺参数：激光切割功率500-1500W，速度0.5-2m/min；带锯切割速度20-40m/min，进给量0.05-0.1mm/齿

- 切割后打磨：用细砂纸（400目以上）打磨切割边缘，去除毛刺和氧化皮

- 注意事项：禁止使用普通砂轮片，因其可能引入杂质导致封接缺陷

### 焊接（如适用）

- 推荐方法：钨极氩弧焊（TIG）或等离子弧焊

- 填充金属：建议使用同牌号4J44焊丝或Inconel 82焊丝

- 焊接参数：电流30-80A，电压10-15V，焊接速度5-15cm/min

- 层间温度：≤100℃

- 保护气体：氩气纯度≥99.99%，流量8-15L/min

- 焊后热处理：600-700℃保温1小时，炉冷至300℃以下空冷

- 注意事项：焊接前必须清洁表面，去除油污和氧化膜；禁止在通风不良环境下焊接

- 详细操作示意图及参数表请向上海墨钜索取说明书

### 热处理

- 退火：800-850℃保温1-2小时，炉冷至300℃以下空冷

- 预氧化处理（封接前）：在空气或特定气氛中加热至800-900℃，保温5-15分钟，形成均匀氧化膜

- 去应力退火：600-700℃保温1小时，炉冷

- 冷却方式：炉冷或空冷，禁止水淬（会导致变形和应力集中）

- 注意事项：热处理前必须清洗表面油污；禁止在含硫气氛中热处理

- 详细操作示意图及参数表请向上海墨钜索取说明书

## 十、安装与维护建议

### 安装要点

- 推荐连接件材质：使用同材质4J44合金或更高等级的镍基合金（如Inconel 600），避免异种金属接触腐蚀

- 密封垫片选型：避免含卤素（氯、氟）的垫片，推荐使用纯银垫片或石墨垫片

- 安装后清洁：用无水乙醇或丙酮清洗封接区域，去除油污和指纹

- 酸洗钝化：如需去除氧化膜，可用10%硝酸+3%氢氟酸溶液在50-60℃浸泡5-10分钟，然后清水冲洗干燥

### 日常维护方法

- 清洁周期：每3-6个月检查一次，视环境条件调整

- 清洗剂类型：中性清洗剂（pH 6-8）或不含氯的有机溶剂（如异丙醇）

- 防锈/防氧化处理：长期存放时涂覆防锈油（如WD-40），使用前用溶剂清除

### 常见故障及解决方法

1. **表面点蚀**：原因多为接触含氯介质或湿度过高。解决方法：用细砂纸打磨点蚀区域，重新酸洗钝化，并改善存储环境。

2. **焊缝开裂**：原因可能是焊接参数不当或填充金属不匹配。解决方法：清除裂纹区域，重新焊接并调整参数，焊后热处理。

3. **封接件漏气**：原因可能是氧化膜过厚或封接温度不当。解决方法：重新预氧化处理，控制封接温度和时间，必要时更换封接件。

4. **变形**：原因多为热处理或加工应力释放。解决方法：进行去应力退火，并采用夹具固定冷却。

## 十一、安全警示与应急处理

### 高温操作安全

- 必须佩戴的防护装备：耐高温手套（耐温≥300℃）、防护面罩、阻燃服

- 禁止触碰未冷却工件：工件温度降至100℃以下方可接触

- 现场灭火器类型：干粉灭火器或二氧化碳灭火器，严禁使用水（水遇高温工件可能导致蒸汽爆炸）

### 切割加工安全

- 防护面罩：激光切割需使用遮光号≥5的防护眼镜；带锯切割使用普通护目镜

- 排烟系统：切割产生的金属粉尘需通过排烟系统排出，防止吸入

- 火花隔离：切割区域周围1米内禁止放置易燃物，使用防火毯隔离

### 产品损坏或腐蚀后的应急处理

- 停机隔离：立即停止使用，隔离故障区域

- 切断介质源：如涉及气体或液体介质，关闭阀门

- 人员防护：操作人员佩戴防酸手套、护目镜，避免接触腐蚀物

- 泄漏介质中和收集：如为酸性介质，用碳酸氢钠溶液中和，然后用吸附材料收集

- 废弃物分类：腐蚀产物和清洗废液按危险废物（HW类）处置，交由有资质单位处理

## 十二、联系我们索取具体说明书

如需详细的产品技术说明书（含操作示意图、焊接工艺参数包、热处理曲线图、常见问题解答等），请联系上海墨钜特殊钢有限公司曾先生：业务电话021-67898711，私人电话13472787990。我们将免费为您提供定制化的技术文档。

## 十三、购买建议

1. **应用场景匹配度**：确认您的封接对象（玻璃或陶瓷类型）的膨胀系数是否与4J44匹配，必要时提供样品进行封接试验。

2. **关键性能参数**：关注线膨胀系数、封接强度、气密性等指标，要求供应商提供实测数据。

3. **认证要求**：如用于军工、航空航天等领域，需确认是否具备船级社认证、NACE标准或ISO 9001体系认证。

4. **备品备件比例**：建议首批采购时增加10-15%的备品，以应对加工损耗和测试需求。

5. **核对质保书**：收到产品后，核对上海墨钜原厂质保书中的成分、性能数据是否与合同一致。

6. **第三方检测**：建议委托SGS、BV等机构进行化学成分和膨胀系数复检，验证性能。

## 十四、价格标准

4J44合金带材的参考价格区间为**120-250元/公斤**（根据厚度、宽度、表面要求浮动）。具体影响因素：厚度≤0.1mm的薄带价格较高（约180-250元/公斤）；厚度≥1.0mm的带材价格较低（约120-180元/公斤）。批量折扣政策：采购量≥5吨可享5-12%折扣；≥10吨可享10-15%折扣。小批量试样（≤50公斤）加价15-20%。附加技术要求（如双认证、第三方检测、定制热处理）将增加5-10%费用。具体报价请联系曾先生获取精确订单报价。

## 十五、服务与保障

- **质保期**：自交付之日起12个月，因材料内在质量缺陷（如成分偏差、内部裂纹、分层）导致失效的，免费更换或退款。

- **技术资料**：随货提供中英文质保书（含化学成分、力学性能、热膨胀系数、尺寸检验）、产品说明书、MSDS及推荐加工工艺规程。

- **技术支持**：24小时内远程指导（电话/视频）；如需现场服务，48小时内工程师抵达。

- **检测服务**：可安排SGS、BV等第三方检测，常规检测项目（化学成分、膨胀系数、力学性能）费用由上海墨钜承担。

- **备品保障**：停产后五年内仍提供同质替代或定制加工服务。

- **售后响应**：质量问题2小时内回复，48小时内出初步方案。
